ما هي درجة حرارة عملية الترسيب الكيميائي للبخار بالضغط المنخفض (LPCVD)؟ تحقيق جودة طبقة رقيقة وتوحيد فائقين

في العملية القياسية، يعمل الترسيب الكيميائي للبخار بالضغط المنخفض (LPCVD) في درجات حرارة عالية، تتراوح عادة بين 600 درجة مئوية و 850 درجة مئوية. هذه الطاقة الحرارية هي المحرك الحاسم للتفاعلات الكيميائية التي ترسب طبقات رقيقة على الركيزة، في حين أن بيئة الضغط المنخفض ضرورية لتحقيق جودة طبقة استثنائية وتوحيد عبر الرقاقة.

في حين أن درجة الحرارة المحددة تختلف باختلاف المادة المراد ترسيبها، فإن المبدأ الأساسي لـ LPCVD هو استخدام طاقة حرارية عالية في الفراغ لإنشاء طبقات رقيقة موحدة ونقية للغاية. هذا المزيج هو السبب في أنها تظل عملية أساسية في تصنيع أشباه الموصلات.

كيف تحدد درجة الحرارة والضغط عملية LPCVD

بيئة الضغط المنخفض ودرجة الحرارة العالية ليست عشوائية؛ بل هي مصممة لحل تحديات محددة في ترسيب الطبقات الرقيقة. يعمل هذان المتغيران معًا لخلق الظروف المثالية لبناء طبقات مادية عالية الجودة.

توفير الطاقة الحرارية للترسيب

LPCVD هي عملية مدفوعة حرارياً. توفر درجات الحرارة العالية داخل غرفة التفاعل طاقة التنشيط اللازمة لجزيئات غاز السلائف للتفاعل على سطح الركيزة، مكونة الفيلم الصلب المطلوب.

بدون حرارة كافية، لن تحدث هذه التفاعلات الكيميائية بمعدل عملي، إن وجدت. يتم التحكم في درجة الحرارة بعناية بناءً على المادة المحددة التي يتم ترسيبها، مثل البولي سيليكون، أو نيتريد السيليكون، أو ثاني أكسيد السيليكون.

تأثير الضغط المنخفض

تعمل العملية تحت تفريغ، يتراوح عادة بين 0.25 و 2.0 تور. تزيد بيئة الضغط المنخفض هذه بشكل كبير من متوسط المسار الحر لجزيئات الغاز، مما يعني أنها يمكن أن تسافر لمسافة أبعد قبل الاصطدام ببعضها البعض.

مسافة السفر المتزايدة هذه هي المفتاح للنتائج المتفوقة لـ LPCVD. إنها تسمح لغازات السلائف بالانتشار بالتساوي عبر سطح الرقاقة بالكامل وبعمق في الهياكل المعقدة مثل الخنادق، مما يؤدي إلى طبقات موحدة ومتوافقة للغاية.

تحقيق نقاء فائق للطبقة

يسمح نظام التفريغ أيضًا بالإزالة السريعة لمنتجات التفاعل الثانوية من الغرفة. هذا يمنع هذه الجزيئات غير المرغوب فيها من الاندماج في الطبقة النامية كشوائب.

علاوة على ذلك، على عكس العمليات التي تتم عند الضغط الجوي (APCVD)، لا يتطلب LPCVD غاز حامل خامل (مثل النيتروجين أو الأرجون). هذا يلغي مصدرًا محتملاً للتلوث، مما ينتج عنه طبقة مترسبة أكثر نقاءً.

فهم المفاضلات والتطبيقات

LPCVD هي تقنية قوية ودقيقة، لكن درجة حرارة التشغيل العالية تخلق مفاضلة كبيرة تحدد مكان استخدامها في تسلسل تصنيع أشباه الموصلات.

المواد الشائعة المترسبة عبر LPCVD

LPCVD هي القوة الدافعة لترسيب العديد من الطبقات الأساسية في الإلكترونيات الدقيقة نظرًا لجودتها الممتازة وتوافقها.

تشمل المواد الرئيسية ما يلي:

• البولي سيليكون: يستخدم لإنشاء أقطاب البوابة في الترانزستورات.
• نيتريد السيليكون (Si₃N₄): يعمل كقناع صلب، أو طبقة تغليف، أو عازل.
• ثاني أكسيد السيليكون (SiO₂): يستخدم للعزل (الديالكتريكات) والتسوية.

القيود الأساسية: الميزانية الحرارية

تؤدي درجات الحرارة العالية لـ LPCVD (أعلى من 600 درجة مئوية) إلى إدخال ميزانية حرارية كبيرة. هذا يعني أن العملية تعرض الرقاقة لكمية كبيرة من الحرارة لفترة طويلة.

يمكن أن تتلف هذه الحرارة أو تغير الهياكل التي تم تصنيعها بالفعل، مثل الوصلات البينية المعدنية ذات نقطة الانصهار المنخفضة. وبالتالي، يقتصر LPCVD عادةً على خطوات التصنيع في الجزء الأمامي من الخط (FEOL)، قبل إنشاء المكونات الحساسة للحرارة.

كيفية تطبيق هذا على مشروعك

يعتمد اختيارك لطريقة الترسيب بالكامل على متطلبات الفيلم وقيود عملية التصنيع الخاصة بك.

• إذا كان تركيزك الأساسي هو جودة الطبقة وتوحيدها: يعد LPCVD الخيار الأفضل للتطبيقات التي تكون فيها التوافقية وكثافة العيوب المنخفضة أمرًا بالغ الأهمية، مثل بولي سيليكون البوابة أو العوازل العازلة للخنادق.
• إذا كان تركيزك الأساسي هو معالجة الأجهزة الحساسة للحرارة: يجب عليك التفكير في بدائل ذات درجة حرارة أقل مثل الترسيب الكيميائي المعزز بالبلازما (PECVD)، الذي يضحي ببعض جودة الطبقة مقابل القدرة على الترسيب على هياكل الأجهزة المكتملة.

إن فهم دور درجة الحرارة في LPCVD يمكّنك من الاستفادة من نقاط قوتها لإنشاء أجهزة إلكترونية دقيقة عالية الأداء.

جدول ملخص:

معلمة LPCVD	النطاق النموذجي	الوظيفة الرئيسية
درجة الحرارة	600 درجة مئوية - 850 درجة مئوية	توفر طاقة التنشيط للتفاعلات الكيميائية
الضغط	0.25 - 2.0 تور	يزيد من متوسط المسار الحر للترسيب الموحد
المواد الشائعة	البولي سيليكون، نيتريد السيليكون، ثاني أكسيد السيليكون	أقطاب البوابة، الأقنعة الصلبة، العوازل
القيود الأساسية	الميزانية الحرارية العالية	يقتصر على عمليات الجزء الأمامي من الخط (FEOL)

هل تحتاج إلى تحكم دقيق في درجة الحرارة لعمليات ترسيب الطبقات الرقيقة لديك؟ تتخصص KINTEK في معدات المختبرات عالية الأداء والمواد الاستهلاكية لتصنيع أشباه الموصلات. توفر حلول LPCVD لدينا جودة الطبقة الرقيقة وتوحيدها الاستثنائيين اللذين يتطلبهما بحثك. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا تعزيز قدرات الترسيب لديك وتسريع تطوير الإلكترونيات الدقيقة لديك.

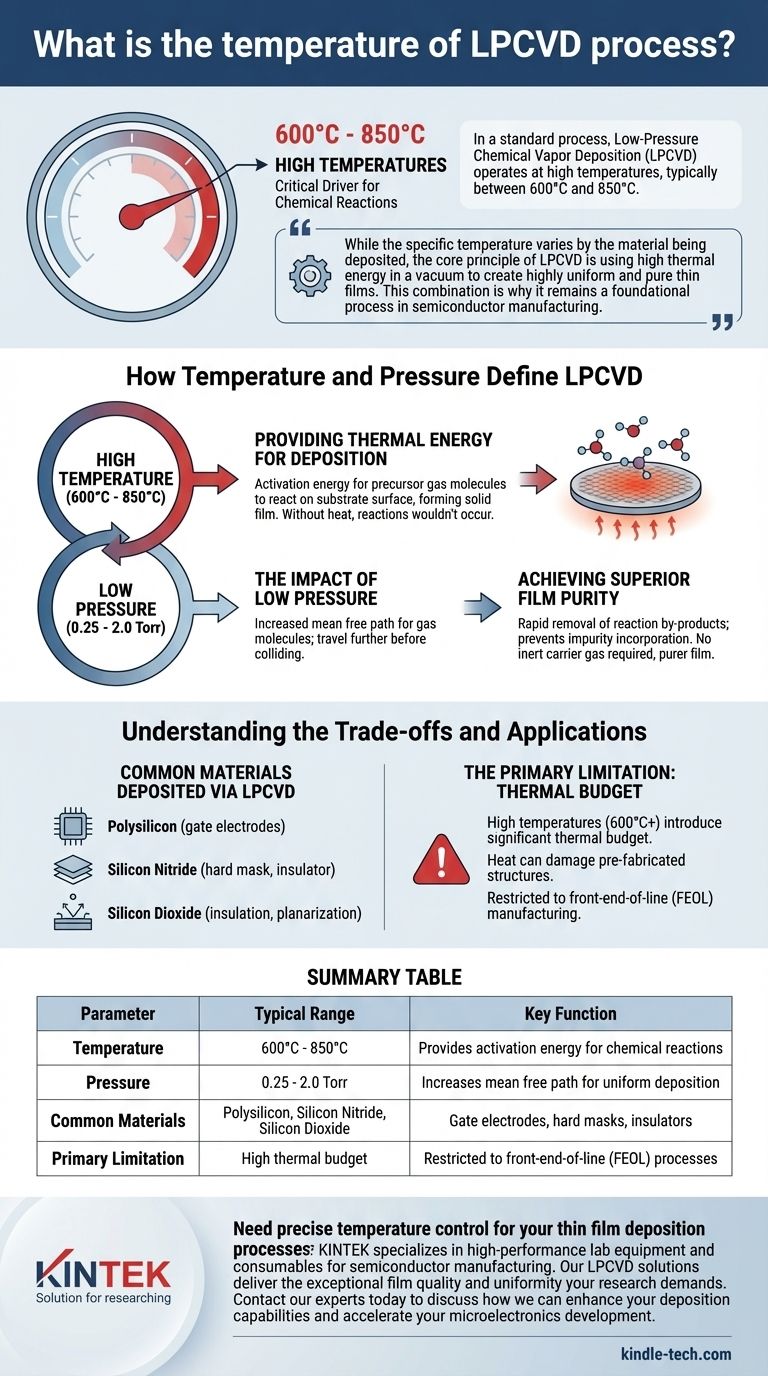

دليل مرئي
