ما هي درجة حرارة بلازما الرش في المغنطرون؟ فتح المفتاح لترسيب الأغشية الرقيقة في درجات حرارة منخفضة

من الأهمية بمكان أن بلازما الرش بالمغنطرون لا تمتلك درجة حرارة واحدة وموحدة. بدلاً من ذلك، توجد في حالة من عدم التوازن الحراري الشديد، حيث تمتلك الجسيمات المختلفة طاقات حركية مختلفة تمامًا. في حين أن الجسيمات الثقيلة مثل الأيونات وذرات الغاز المتعادلة تظل باردة نسبيًا - وغالبًا ما تكون أعلى بقليل من درجة حرارة الغرفة - فإن الإلكترونات الحرة تكون "ساخنة" بشكل استثنائي، بدرجة حرارة فعالة تعادل عشرات الآلاف من درجات مئوية.

المفهوم الأساسي الذي يجب استيعابه هو أن بلازما الرش تعمل مع تباين كبير في درجات الحرارة. إن الطاقة العالية بشكل لا يصدق للإلكترونات هي ما يحافظ على البلازما، في حين أن البرودة النسبية للأيونات والذرات الأثقل بكثير هي ما يسمح بترسيب أغشية رقيقة عالية الجودة على المواد الحساسة للحرارة دون إتلافها.

لماذا تفتقر البلازما إلى درجة حرارة واحدة

ينطبق مفهوم درجة الحرارة الواحدة فقط على الأنظمة الموجودة في حالة التوازن الحراري، حيث يتم توزيع الطاقة بالتساوي بين جميع الجسيمات. بلازما الرش هي النقيض التام لهذا.

تعريف "درجة الحرارة" في البلازما

في الفيزياء، درجة الحرارة هي مقياس متوسط الطاقة الحركية لمجموعة من الجسيمات.

نظرًا لأن المجالات الكهربائية والمغناطيسية في حجرة المغنطرون تؤثر على الجسيمات المختلفة بطرق مختلفة جذريًا، يجب علينا النظر في "درجة حرارة" كل مجموعة من الجسيمات على حدة.

دور الإلكترونات (المكون "الساخن")

الإلكترونات أخف بآلاف المرات من الذرات. عند تطبيق جهد عالٍ، يتم تسريعها إلى سرعات هائلة، وتكتسب طاقة حركية هائلة.

هذه الطاقة العالية هي سبب كون الإلكترونات هي محرك البلازما. تصادماتها مع ذرات الغاز المتعادلة تطرد إلكترونات أخرى، مما يخلق الأيونات اللازمة للحفاظ على العملية. تتراوح درجة الحرارة الفعالة لهذه الإلكترونات عادةً بين 1 إلى 10 إلكترون فولت (eV)، وهو ما يعادل 11,000 إلى 116,000 كلفن (K) (حوالي 10,700 إلى 115,700 درجة مئوية).

سلوك الأيونات (المكون "البارد")

الأيونات، كونها ذرات غاز مفقودة منها إلكترون، أثقل بكثير. لا يمكن تسريعها إلى نفس سرعات الإلكترونات بواسطة المجال الكهربائي.

ونتيجة لذلك، فإن طاقتها الحركية ودرجة حرارتها المقابلة أقل بكثير، وغالبًا ما تكون في نطاق 300 إلى 500 كلفن (K) (حوالي 27 إلى 227 درجة مئوية). إنها نشطة بما يكفي لرش مادة الهدف عند الاصطدام ولكنها باردة بما يكفي لعدم التسبب في تسخين كبير لكتلة الركيزة.

خلفية الغاز المتعادل (المكون "البارد")

الغالبية العظمى من الغاز في الحجرة (عادة الأرغون) تظل متعادلة ولا يتم تسريعها مباشرة بواسطة المجالات الكهربائية.

يبقى هذا الغاز الخلفي قريبًا من درجة حرارة الغرفة، ويعمل كبيئة باردة تنتقل من خلالها الذرات المرشوشة من الهدف إلى الركيزة.

المزالق الشائعة التي يجب تجنبها

يعد فهم اختلال درجة الحرارة هذا أمرًا بالغ الأهمية لأنه يمنع سوء الفهم الشائع ولكنه مهم لعملية الرش.

أسطورة التوازن الحراري

الخطأ الأكثر شيوعًا هو افتراض أن البلازما لها درجة حرارة واحدة وموحدة وعالية. هذا غير صحيح بشكل أساسي ويؤدي إلى استدلالات خاطئة حول التحكم في العملية وتأثيرها على الركيزة.

الخلط بين طاقة البلازما وحرارة الركيزة

قد يفترض المرء أن البلازما ذات الإلكترونات ذات درجة حرارة 10,000 كلفن ستذيب على الفور أي ركيزة. ومع ذلك، فإن الحمل الحراري الفعلي الذي يتم تسليمه إلى الركيزة أقل بكثير.

ويرجع ذلك إلى أن الإلكترونات لها كتلة ضئيلة، ويتم تحديد الحمل الحراري بشكل أساسي من خلال الأيونات والذرات المتكثفة "الأبرد" ولكن الأثقل بكثير التي تضرب السطح.

الآثار العملية لتباين درجات الحرارة

حالة عدم التوازن الفريدة هذه ليست عيبًا؛ إنها السمة المركزية التي تجعل الرش بالمغنطرون فعالًا للغاية.

تمكين الترسيب في درجات حرارة منخفضة

الفائدة الأساسية هي القدرة على طلاء المواد الحساسة للحرارة مثل البوليمرات أو البلاستيك. نظرًا لأن الجسيمات التي تحمل الكتلة الحرارية الأكبر (الأيونات والمتعادلات) باردة، فإن الركيزة لا ترتفع درجة حرارتها بشكل مفرط.

قيادة عملية الرش

تعتبر الإلكترونات "الساخنة" ضرورية لتأيين غاز الرش بكفاءة. وهذا يخلق بلازما عالية الكثافة عند ضغط منخفض، مما يضمن عملية ترسيب مستقرة وسريعة مناسبة للإنتاج الصناعي.

التأثير على خصائص الفيلم

تؤثر الطاقة الحركية للأيونات الواردة والذرات المرشوشة - المتعلقة بـ "درجة حرارتها" - بشكل مباشر على كثافة الفيلم النهائي وإجهاده والتصاقه. يعد التحكم في هذه الطاقة مفتاحًا للتحكم في خصائص المادة.

كيفية تطبيق هذا على مشروعك

يجب أن تحدد أهداف عمليتك أي طاقات للجسيمات تركز على التحكم فيها.

• إذا كان تركيزك الأساسي هو طلاء ركيزة حساسة للحرارة: يمكنك المضي قدمًا بثقة، مع العلم أن العملية منخفضة الحرارة بطبيعتها لأن الأيونات الثقيلة والذرات المتعادلة باردة نسبيًا.
• إذا كان تركيزك الأساسي هو تحقيق فيلم كثيف وعالي الجودة: ركز على التحكم في طاقة الأيونات، والتي تتم إدارتها من خلال معلمات مثل ضغط الغاز وتحيز الركيزة، وليس عن طريق محاولة تغيير "درجة حرارة" البلازما الإجمالية.
• إذا كان تركيزك الأساسي هو استقرار العملية ومعدل الترسيب: يجب أن ينصب اهتمامك على العوامل التي تؤثر على طاقة الإلكترون وكثافة البلازما، مثل الطاقة وقوة المجال المغناطيسي.

يعد فهم اختلال درجة الحرارة الأساسي هذا هو المفتاح لإتقان عملية الرش بالمغنطرون والتحكم المتعمد في خصائص فيلمك النهائي.

جدول ملخص:

مكون البلازما	نطاق درجة الحرارة النموذجي	الدور الرئيسي في الرش
الإلكترونات (ساخنة)	11,000 – 116,000 كلفن (1-10 إلكترون فولت)	تأيين الغاز، الحفاظ على البلازما
الأيونات (باردة)	300 – 500 كلفن (27-227 درجة مئوية)	رش مادة الهدف
الغاز المتعادل (بارد)	بالقرب من درجة حرارة الغرفة	يشكل البيئة الخلفية

هل أنت مستعد لتحسين عملية الرش بالمغنطرون لديك لترسيب أغشية رقيقة عالية الجودة ومنخفضة الحرارة؟ تتخصص KINTEK في المعدات والمواد الاستهلاكية المعملية المتقدمة للتحكم الدقيق في البلازما. تساعد خبرتنا الباحثين والمصنعين على تحقيق خصائص فيلم فائقة مع حماية الركائز الحساسة للحرارة. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تعزيز تطبيقات الطلاء الخاصة بك!

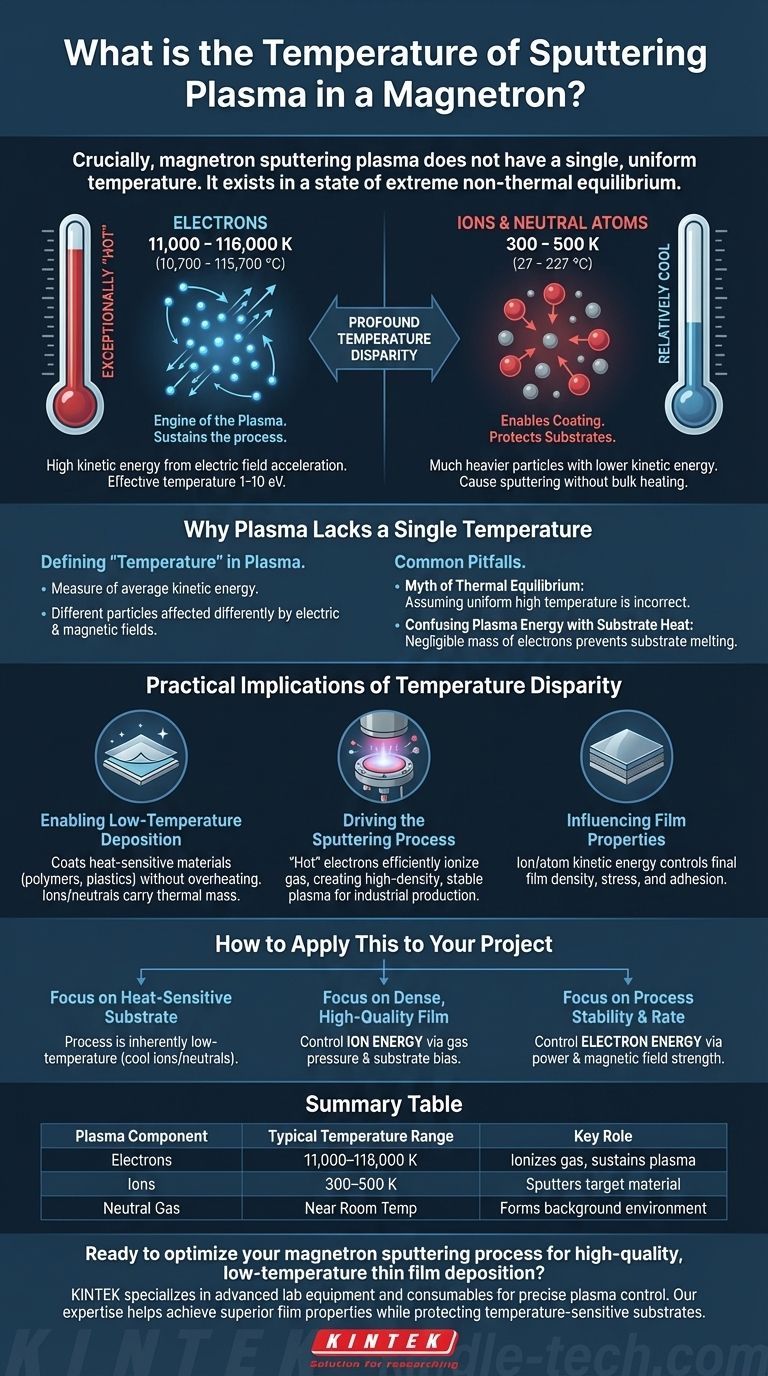

دليل مرئي
