لماذا يتطلب الترسيب بالفيلم الرقيق استخدام الفراغ؟ الدور الحاسم للفراغ في تحقيق النقاء والدقة

في ترسيب الأغشية الرقيقة، يعد الفراغ ضروريًا لخلق بيئة خاضعة للتحكم الشديد وخالية من الجسيمات داخل غرفة الترسيب. هذه ليست خطوة اختيارية بل هي متطلب أساسي. يضمن الفراغ أن جزيئات المادة المطلوبة يمكن أن تنتقل من مصدرها إلى الركيزة دون الاصطدام بذرات من الهواء أو التفاعل معها، مما يضمن نقاء الفيلم الناتج وسلامته الهيكلية.

الغرض الأساسي من الفراغ ليس مجرد إزالة الهواء، بل هو الحصول على تحكم مطلق في بيئة العملية. هذا التحكم هو ما يمكّن من إنشاء أغشية رقيقة نقية وكثيفة ويمكن التنبؤ بها ذات خصائص كهربائية أو بصرية أو ميكانيكية محددة مطلوبة للأجهزة المتقدمة.

لماذا يمنع الغلاف الجوي نمو الفيلم عالي الجودة

لفهم الحاجة إلى الفراغ، يجب علينا أولاً أن ندرك أن غلافنا الجوي العادي هو حساء كثيف وتفاعلي من الجسيمات. بالنسبة لعملية تحدث على مقياس النانومتر، فإن هذه البيئة الجوية فوضوية وغير مناسبة تمامًا للعمل الدقيق.

مشكلة تصادم الجسيمات

يجب أن تنتقل الجسيمات المترسبة من مصدر ("الهدف") إلى وجهة ("الركيزة"). في الغلاف الجوي القياسي، يكون هذا المسار مزدحمًا بمليارات جزيئات النيتروجين والأكسجين والماء.

ستصطدم جزيئات المادة المنبعثة من المصدر حتمًا بجزيئات الغاز الجوي هذه. كل تصادم يحرف الجسيم ويقلل من طاقته، مما يمنعه من الوصول إلى الركيزة أو وصوله بطاقة غير كافية لتشكيل فيلم كثيف وجيد الالتصاق.

يتم تعريف هذا المفهوم بواسطة المسار الحر المتوسط — وهو متوسط المسافة التي يمكن أن يقطعها الجسيم قبل أن يصطدم بجسيم آخر. في الفراغ، يمتد المسار الحر المتوسط من النانومترات إلى عدة أمتار، مما يخلق "خط رؤية" واضحًا وغير معاق من المصدر إلى الركيزة.

تهديد التلوث

تتميز الأغشية الرقيقة بنقائها. حتى الكميات الضئيلة من المواد غير المقصودة يمكن أن تغير خصائصها بشكل جذري.

يحتوي هواء الغلاف الجوي على الأكسجين وبخار الماء والنيتروجين والغبار. إذا كانت هذه الجسيمات موجودة أثناء الترسيب، فسوف تتضمن في الفيلم المتنامي.

يمكن أن يؤدي هذا التلوث إلى إتلاف الخصائص المرغوبة للفيلم. على سبيل المثال، يمكن أن تقلل ذرة أكسجين غير مقصودة في فيلم موصل من توصيله، بينما يمكن أن تقلل الشوائب في طلاء بصري من شفافيته. إن تحقيق نقاء الفيلم العالي مستحيل دون إزالة هذه الملوثات الجوية أولاً.

خطر التفاعلات الكيميائية غير المرغوبة

العديد من المواد المستخدمة في ترسيب الأغشية الرقيقة شديدة التفاعل، خاصة عند تسخينها إلى درجات حرارة عالية شائعة في هذه العمليات.

التفاعل الأكثر شيوعًا وضرراً هو الأكسدة. إذا كان الأكسجين موجودًا في الغرفة، فسوف يتفاعل بسهولة مع مادة الترسيب الساخنة، مكونًا طبقة أكسيد غير مقصودة بدلاً من المادة النقية المقصودة.

يغير هذا بشكل أساسي التركيب الكيميائي لفيلمك، محولًا طبقة معدنية نقية، على سبيل المثال، إلى أكسيد معدني أقل توصيلًا أو حتى عازلًا. بيئة الفراغ تحرم العملية من هذه الغازات التفاعلية.

فهم المفاضلات في بيئة الفراغ

على الرغم من أهمية إنشاء الفراغ والحفاظ عليه، إلا أنه لا يخلو من التحديات. إن إدراك هذه المفاضلات هو مفتاح فهم تصميم العملية وقيود التصنيع.

تعقيد النظام والتكلفة

يتطلب تحقيق فراغ عالٍ معدات متطورة ومكلفة. يشمل ذلك غرفة محكمة الغلق وسلسلة من المضخات، مثل مضخة "التقريب" الميكانيكية لإزالة الجزء الأكبر من الهواء ومضخة فراغ عالية (مثل مضخة توربينية أو مبردة) لإزالة الجزيئات المتبقية. يضيف هذا تكلفة وتعقيدًا كبيرين لأي نظام ترسيب.

وقت العملية والإنتاجية

الوصول إلى مستوى الفراغ المطلوب ليس فوريًا. يُعرف الوقت المستغرق لضخ الغرفة وصولاً إلى الضغط المستهدف باسم وقت الضخ.

بالنسبة لأنظمة الفراغ الفائق (UHV)، قد يستغرق هذا عدة ساعات. يؤثر هذا الوقت غير المنتج بشكل مباشر على إنتاجية التصنيع، مما يخلق عنق زجاجة في بيئات الإنتاج عالية الحجم.

قيود المواد

ليست كل المواد مناسبة لبيئات الفراغ العالي. بعض المواد، وخاصة البوليمرات أو تلك ذات الضغط البخاري العالي، يمكن أن "تتخلص من الغازات"، مطلقة الغازات المحبوسة عند وضعها تحت الفراغ. يمكن أن يؤدي ذلك إلى تلويث العملية ويجعل من الصعب الوصول إلى مستوى الفراغ المطلوب.

اتخاذ الخيار الصحيح لهدفك

يرتبط مستوى الفراغ المطلوب ارتباطًا مباشرًا بالمستوى المقبول للشوائب لتطبيقك النهائي. يتطلب التطبيق الأكثر تطلبًا فراغًا أفضل (ضغطًا أقل).

• إذا كان تركيزك الأساسي على الإلكترونيات أو البصريات عالية الأداء: يجب عليك استخدام فراغ عالٍ أو فراغ فائق (UHV) لضمان أعلى نقاء للفيلم ومنع أي تدهور في الأداء.
• إذا كان تركيزك الأساسي على الطلاءات الواقية أو الزخرفية: قد يكون الفراغ ذو الجودة الأقل كافيًا، حيث من غير المرجح أن تؤثر الشوائب المجهرية على الخصائص الميكانيكية أو الجمالية الكلية.
• إذا كان تركيزك الأساسي على البحث والتطوير: يوفر نظام الفراغ العالي القياسي أفضل توازن بين النظافة والمرونة والتكلفة التشغيلية لتجربة مواد وعمليات جديدة.

في النهاية، الفراغ هو الأساس غير المرئي الذي تُبنى عليه جودة وموثوقية أي جهاز متقدم للأغشية الرقيقة.

جدول الملخص:

الجانب	بدون فراغ	مع فراغ
حركة الجسيمات	تصادمات مع جزيئات الهواء	مسار غير معاق إلى الركيزة
نقاء الفيلم	ملوث بالأكسجين والماء والغبار	نقاء عالٍ، شوائب قليلة جداً
التفاعلات الكيميائية	أكسدة وتفاعلات غير مرغوبة	بيئة خاضعة للتحكم وخالية من التفاعلات
خصائص الفيلم	أداء غير متوقع ومتدهور	خصائص كهربائية وبصرية وميكانيكية متسقة

هل تحتاج إلى تحكم دقيق في عملية ترسيب الأغشية الرقيقة الخاصة بك؟ في KINTEK، نحن متخصصون في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الفراغ المصممة خصيصًا لترسيب الأغشية الرقيقة. سواء كنت في مجال البحث والتطوير أو التصنيع، تضمن حلولنا النقاء والكثافة والموثوقية التي تتطلبها تطبيقاتك. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين بيئة الترسيب الخاصة بك للحصول على نتائج متفوقة!

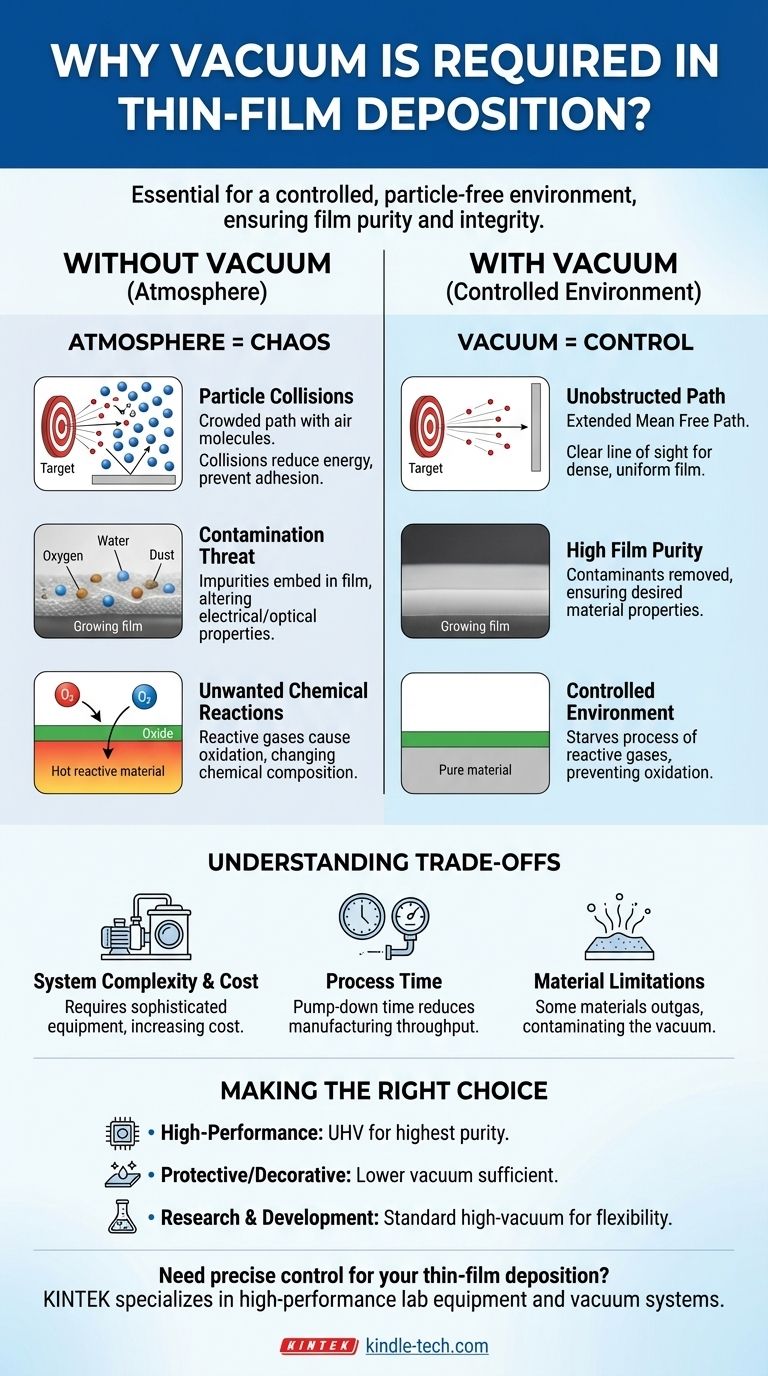

دليل مرئي
