في تصنيع الدوائر المتكاملة (IC)، يعد الترسيب العملية الأساسية المستخدمة لتطبيق طبقات رقيقة من مواد مختلفة على رقاقة السيليكون. هذه الطبقات التي يتم التحكم فيها بعناية ليست مجرد طلاءات؛ بل هي اللبنات الأساسية لإنشاء المكونات الوظيفية للرقاقة الدقيقة، حيث تعمل كـ موصلات وعوازل وأشباه موصلات تشكل كل ترانزستور وسلك.
الغرض الأساسي من الترسيب هو البناء الدقيق للهندسة المعمارية ثلاثية الأبعاد المعقدة للدائرة المتكاملة. إنه الجزء "الإضافي" من التصنيع، حيث تخدم كل طبقة مترسبة وظيفة كهربائية أو هيكلية محددة، مما يتيح لمليارات المكونات المجهرية العمل معًا.
الوظائف الأساسية للطبقات المترسبة
الترسيب يتعلق بشكل أساسي بإضافة مواد تؤدي ثلاث أدوار حاسمة داخل الدائرة. تتم إضافة كل طبقة لغرض محدد يمكّن الجهاز النهائي من العمل بشكل صحيح.
إنشاء الطبقات العازلة (العوازل الكهربائية)
لبناء دائرة وظيفية، يجب منع الكهرباء من التدفق إلى الأماكن الخاطئة. يُستخدم الترسيب لإضافة مواد عازلة، تُعرف باسم العوازل الكهربائية (dielectrics)، مثل ثاني أكسيد السيليكون (SiO₂) ونيتريد السيليكون (Si₃N₄).
تعزل هذه الطبقات المكونات الموصلة عن بعضها البعض، مما يمنع حدوث دوائر قصر. على سبيل المثال، تعزل طبقة عازلة بوابة الترانزستور عن القناة الموجودة أسفلها، وهي تفصل بين الطبقات المتعددة من الأسلاك المعدنية التي تربط الأجزاء المختلفة من الرقاقة.
تشكيل المسارات الموصلة (الموصلات)
بمجرد بناء الترانزستورات، يجب توصيلها. يُستخدم الترسيب لإنشاء "الأسلاك" الخاصة بالرقاقة، أو الوصلات البينية (interconnects)، عن طريق ترسيب مواد موصلة.
تعتبر المعادن مثل النحاس والتنغستن والألمنيوم خيارات شائعة. تتضمن هذه العملية أيضًا ترسيب السيليكون متعدد التبلور (polysilicon)، وهو أمر ضروري لتشكيل بوابة الترانزستور - المكون الذي يقوم بتشغيله وإيقافه.
بناء المناطق النشطة (أشباه الموصلات)
يتم تحديد أداء الترانزستور بجودة السيليكون الذي بُني فيه. تُستخدم عملية تسمى الترسيب الطبقي المتراص (Epitaxial Deposition - Epi) لنمو طبقة سيليكون مثالية أحادية البلورة فوق الرقاقة الأولية.
تصبح هذه الطبقة الخالية من الشوائب والعيوب هي المنطقة النشطة التي يعمل فيها الترانزستور، مما يضمن خصائص كهربائية مثالية وأداءً عاليًا.
لماذا توجد العديد من طرق الترسيب؟
إن تنوع تقنيات الترسيب، من CVD إلى PVD إلى ALD، موجود لأنه لا توجد طريقة واحدة مثالية لكل تطبيق. يعتمد اختيار التقنية على المادة التي يتم ترسيبها، وجودة الطبقة المطلوبة، وحساسية درجة الحرارة للهياكل الموجودة على الرقاقة.
الترسيب الكيميائي للبخار (CVD)
يشمل CVD مجموعة من التقنيات (LPCVD، PECVD، APCVD) التي تستخدم تفاعلات كيميائية بين غازات بادئة لتشكيل طبقة صلبة على سطح الرقاقة.
هذه الطريقة متعددة الاستخدامات للغاية وهي بمثابة أداة أساسية لإنشاء طبقات عازلة وبولي سيليكون عالية الجودة وموحدة. يعتبر الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) ذا قيمة خاصة لأنه يمكن أن يعمل في درجات حرارة أقل، مما يمنع تلف الطبقات المبنية مسبقًا.
ترسيب الطبقة الذرية (ALD)
بالنسبة للمكونات الأكثر أهمية، مثل العازل البوابي فائق النحافة في الترانزستور الحديث، فإن الدقة هي كل شيء. يوفر ترسيب الطبقة الذرية (ALD) هذا عن طريق بناء الطبقات طبقة ذرية واحدة في كل مرة.
على الرغم من أنه أبطأ من الطرق الأخرى، إلا أن ALD يوفر تحكمًا لا مثيل له في السماكة والتجانس، وهو أمر ضروري للغاية مع تقلص ميزات الجهاز إلى مقياس النانومتر.
الترسيب الفيزيائي للبخار (PVD)
على عكس التفاعلات الكيميائية لـ CVD، فإن الترسيب الفيزيائي للبخار (PVD) هو عملية فيزيائية بخط رؤية مباشر، وغالبًا ما تسمى القصف (sputtering). في PVD، يتم قصف مادة الهدف بالأيونات، مما يؤدي إلى طرد الذرات التي تهبط بعد ذلك على الرقاقة وتغطيها.
يعد PVD الطريقة القياسية لترسيب الطبقات المعدنية المستخدمة في الوصلات البينية لأنه طريقة موثوقة وفعالة لوضع طبقات من المعادن النقية.
فهم المفاضلات
يتضمن اختيار طريقة الترسيب دائمًا الموازنة بين المتطلبات المتنافسة. يجب على المهندس أن يأخذ في الاعتبار هندسة الهيكل، والحدود الحرارية للجهاز، والجودة المطلوبة للطبقة.
التغطية المتوافقة مقابل التغطية غير المتوافقة
تنتج بعض العمليات، مثل ALD و LPCVD، طبقات متوافقة (conformal) للغاية، مما يعني أنها تغطي قمم وجوانب وقيعان الهياكل ثلاثية الأبعاد المعقدة بسماكة موحدة تمامًا.
في المقابل، فإن PVD هي عملية خط رؤية وهي غير متوافقة (non-conformal). يمكن أن تواجه صعوبة في تغطية قيعان الجدران الجانبية للأخاديد العميقة والضيقة بالتساوي، وهو ما قد يكون قيدًا لتطبيقات معينة.
قيود الميزانية الحرارية
لكل خطوة عملية ميزانية حرارية (thermal budget) - وهو حد لدرجة الحرارة والوقت الذي يمكن أن تتعرض له الرقاقة دون إتلاف الهياكل المصنعة بالفعل.
يجب استخدام العمليات ذات درجات الحرارة العالية مثل LPCVD في وقت مبكر من مسار التصنيع. تعتمد الخطوات اللاحقة على طرق درجات الحرارة المنخفضة مثل PECVD و PVD لتجنب إتلاف هياكل الترانزستور الحساسة الموجودة في الأسفل.
جودة الطبقة مقابل الإنتاجية
غالبًا ما يكون هناك مفاضلة مباشرة بين كمال الطبقة المترسبة وسرعة العملية.
ينتج ALD طبقات شبه مثالية ولكنه بطيء جدًا، مما يجعله مناسبًا فقط للطبقات الأرق والأكثر أهمية. في المقابل، قد توفر الطرق الأخرى إنتاجية أعلى (المزيد من الرقائق في الساعة) على حساب جودة طبقة أقل قليلاً، وهو أمر مقبول للطبقات الأقل أهمية.
مطابقة الطريقة مع التطبيق
يتم اختيار تقنية الترسيب المناسبة بناءً على الوظيفة المحددة للطبقة التي يتم إنشاؤها.
- إذا كان تركيزك الأساسي هو عازل بوابة فائق النحافة وعالي الجودة: يعتبر ترسيب الطبقة الذرية (ALD) خيارًا ضروريًا لدقته على المستوى الذري.
- إذا كان تركيزك الأساسي هو ترسيب الوصلات البينية المعدنية الموصلة: يعتبر الترسيب الفيزيائي للبخار (PVD) هو الأداة الأساسية لكفاءته في ترسيب المعادن.
- إذا كان تركيزك الأساسي هو قاعدة شبه موصلة عالية النقاء: يتم استخدام الترسيب الطبقي المتراص (Epi) لإنشاء البنية البلورية الخالية من العيوب المطلوبة للترانزستورات عالية الأداء.
- إذا كان تركيزك الأساسي هو العزل للأغراض العامة بين الطبقات المعدنية: غالبًا ما يتم استخدام الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) لجودته الجيدة في درجات حرارة منخفضة مناسبة للتصنيع.
في نهاية المطاف، يعد الترسيب الحرفة الرئيسية في تصنيع الدوائر المتكاملة، مما يتيح البناء الدقيق طبقة تلو الأخرى الذي يحول رقاقة سيليكون بسيطة إلى معالج قوي.
جدول الملخص:
| طريقة الترسيب | الوظيفة الأساسية | المواد الرئيسية | الخصائص الرئيسية |
|---|---|---|---|
| الترسيب الكيميائي للبخار (CVD) | طبقات العوازل الكهربائية والبولي سيليكون | SiO₂، Si₃N₄، بولي سيليكون | متعدد الاستخدامات، طبقات موحدة |
| الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) | العزل في درجات الحرارة المنخفضة | SiO₂، Si₃N₄ | ميزانية حرارية منخفضة، توافق جيد |
| ترسيب الطبقة الذرية (ALD) | العوازل البوابية فائقة النحافة | العوازل الكهربائية عالية k | دقة على المستوى الذري، توافق عالٍ |
| الترسيب الفيزيائي للبخار (PVD) | الوصلات البينية المعدنية | النحاس، الألمنيوم، التنغستن | ترسيب فعال للمعادن، خط رؤية مباشر |
| الترسيب الطبقي المتراص (Epi) | قاعدة شبه موصلة عالية الجودة | سيليكون أحادي البلورة | بنية بلورية خالية من العيوب للترانزستورات |
هل أنت مستعد لتعزيز قدرات تصنيع الدوائر المتكاملة في مختبرك؟ إن دقة وجودة عمليات الترسيب الخاصة بك أمر بالغ الأهمية لنجاحك. تتخصص KINTEK في المعدات والمواد الاستهلاكية المخبرية عالية الجودة لجميع احتياجات الترسيب الخاصة بك، من البحث إلى الإنتاج. يمكن لخبرائنا مساعدتك في اختيار الأدوات المناسبة لتحقيق جودة طبقة وتجانس وإنتاجية فائقة.
اتصل بـ KINTALK اليوم لمناقشة كيف يمكن لحلولنا أن تدعم اختراقك التالي في تكنولوجيا أشباه الموصلات.

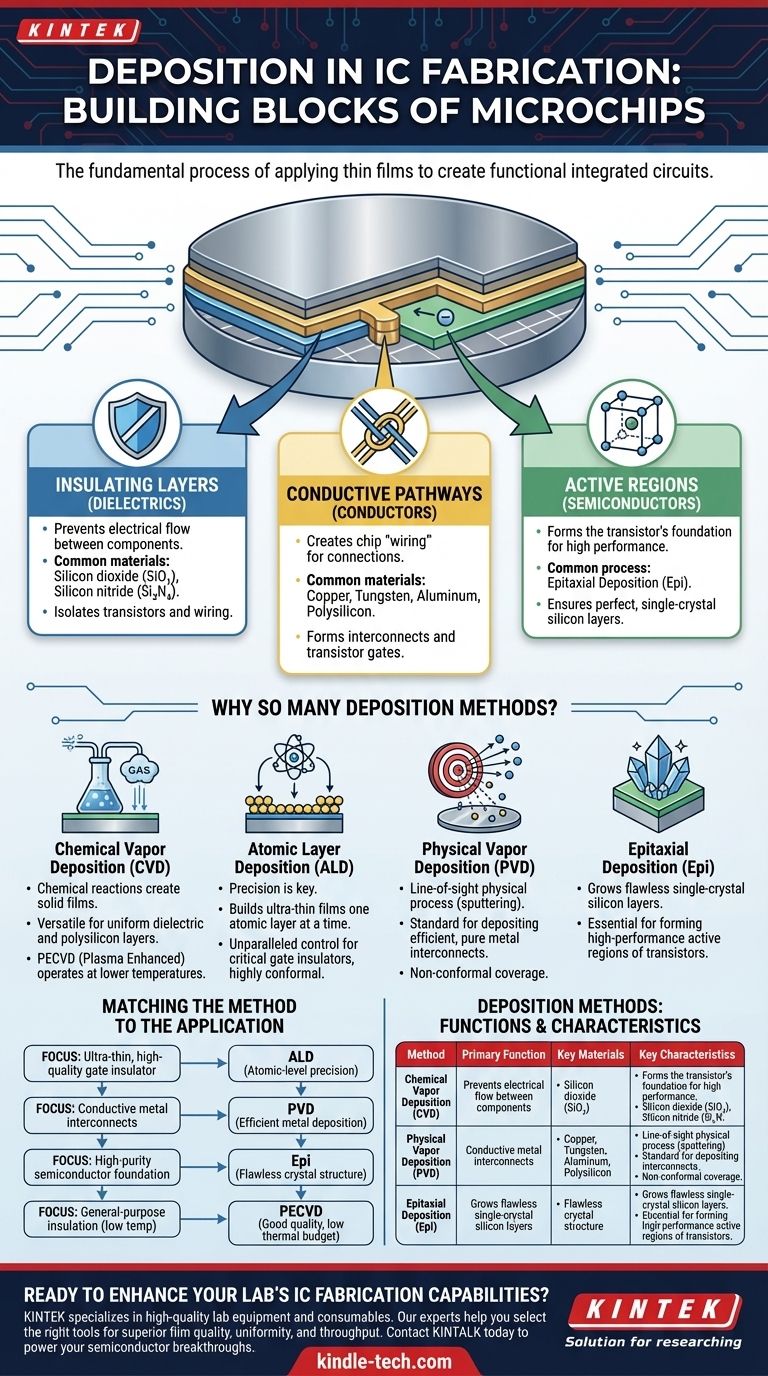

دليل مرئي
