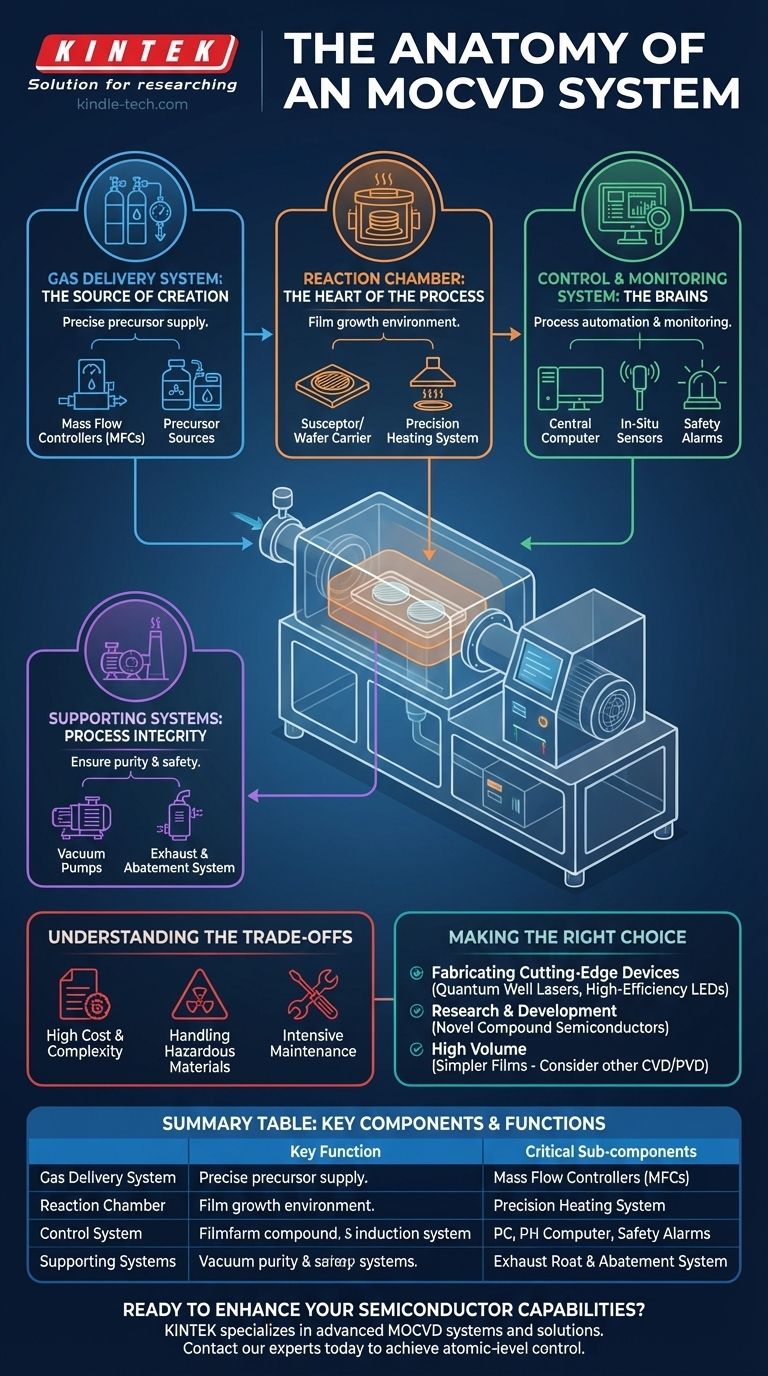

تتسم أنظمة الترسيب بالبخار الكيميائي العضوي المعدني MOCVD بالتعقيد وتتطلب تصميمًا وتشغيلًا دقيقًا بسبب استخدام المواد الخطرة.تم تصميم مكونات النظام لضمان السلامة والدقة والكفاءة في عملية الترسيب.فيما يلي شرح تفصيلي للمكونات الرئيسية وأدوارها في الحفاظ على السلامة والأداء الوظيفي.
شرح النقاط الرئيسية:
-
نظام توصيل الغاز:
-
نظام توصيل الغاز مسؤول عن نقل السلائف المعدنية العضوية والغازات الحاملة إلى غرفة التفاعل.ويشمل ذلك:
- أجهزة التحكم في التدفق الكتلي (MFCs):هذه تضمن التحكم الدقيق في معدلات تدفق الغاز، وهو أمر بالغ الأهمية للحفاظ على القياس التكافؤ الصحيح للأغشية المترسبة.
- خطوط الغاز والصمامات:وهي مصممة لتكون مانعة للتسرب لمنع تسرب الغازات السامة أو القابلة للاشتعال.
- الفقاعات:تُستخدم لتبخير السلائف السائلة، ويجب التحكم فيها بعناية لتجنب الضغط الزائد أو التسريبات.
-
نظام توصيل الغاز مسؤول عن نقل السلائف المعدنية العضوية والغازات الحاملة إلى غرفة التفاعل.ويشمل ذلك:
-
غرفة التفاعل:
-
غرفة التفاعل هي المكان الذي تحدث فيه عملية الترسيب الفعلية.وهي مصممة لتحمل درجات الحرارة العالية والبيئات المسببة للتآكل.تشمل الميزات الرئيسية ما يلي:
- عناصر التسخين:توفر الطاقة الحرارية اللازمة لحدوث التفاعلات الكيميائية.
- حامل الركيزة:يعمل هذا على تثبيت الرقائق أو الركائز في مكانها أثناء الترسيب وقد يدور لضمان سمك موحد للفيلم.
- نظام العادم:هذا يزيل المنتجات الثانوية والغازات غير المتفاعلة من الغرفة، وهو أمر بالغ الأهمية للحفاظ على بيئة نظيفة ومنع تراكم المواد الخطرة.
-
غرفة التفاعل هي المكان الذي تحدث فيه عملية الترسيب الفعلية.وهي مصممة لتحمل درجات الحرارة العالية والبيئات المسببة للتآكل.تشمل الميزات الرئيسية ما يلي:
-
أنظمة السلامة:
-
السلامة هي الشغل الشاغل في أنظمة MOCVD بسبب استخدام الغازات السامة والقابلة للاشتعال.تشمل مكونات السلامة الرئيسية ما يلي:
- أنظمة كشف التسرب:تراقب هذه الصمامات أي تسرب للغاز وتطلق إنذارات في حالة اكتشافها.
- صمامات تخفيف الضغط:تمنع الضغط الزائد في النظام، مما قد يؤدي إلى حدوث انفجارات أو تسربات.
- وحدات معالجة غاز الذيل:تعمل على تحييد أو تنقية المنتجات الثانوية الضارة قبل إطلاقها في البيئة، مما يضمن الامتثال للوائح البيئية.
-
السلامة هي الشغل الشاغل في أنظمة MOCVD بسبب استخدام الغازات السامة والقابلة للاشتعال.تشمل مكونات السلامة الرئيسية ما يلي:
-
أنظمة التحكم والمراقبة:
-
أنظمة التحكم المتقدمة ضرورية للتشغيل الدقيق لأنظمة MOCVD.وتشمل هذه الأنظمة:
- أجهزة التحكم في درجة الحرارة:تحافظ هذه الأجهزة على غرفة التفاعل عند درجة الحرارة المطلوبة، وهو أمر بالغ الأهمية لجودة الأغشية المترسبة.
- أجهزة التحكم في التدفق:تنظم هذه الأنظمة تدفق الغازات إلى الغرفة، مما يضمن معدلات ترسيب ثابتة.
- أنظمة الإنذار:توفر هذه الأنظمة تنبيهات فورية في حالة حدوث أي أعطال في النظام أو خروقات للسلامة، مما يسمح بالاستجابة السريعة للمخاطر المحتملة.
-
أنظمة التحكم المتقدمة ضرورية للتشغيل الدقيق لأنظمة MOCVD.وتشمل هذه الأنظمة:
-
أنظمة التبريد:
-
تولد أنظمة MOCVD حرارة كبيرة، والتبريد الفعال ضروري لمنع تلف النظام وضمان التشغيل الآمن.قد تشمل أنظمة التبريد:
- التبريد بالماء:يستخدم هذا عادة لإزالة الحرارة من غرفة التفاعل والمكونات الحرجة الأخرى.
- المبادلات الحرارية:يساعد ذلك على تبديد الحرارة بكفاءة، والحفاظ على النظام ضمن درجات حرارة التشغيل الآمنة.
-
تولد أنظمة MOCVD حرارة كبيرة، والتبريد الفعال ضروري لمنع تلف النظام وضمان التشغيل الآمن.قد تشمل أنظمة التبريد:
-
نظام التفريغ:
-
تعمل العديد من أنظمة MOCVD تحت ظروف التفريغ أو الضغط المنخفض لتعزيز عملية الترسيب.يتضمن نظام التفريغ:
- مضخات:هذه تخلق وتحافظ على مستويات التفريغ اللازمة داخل غرفة التفاعل.
- مقاييس الضغط:تراقب الضغط داخل الحجرة، مما يضمن بقاءه ضمن النطاق المطلوب.
-
تعمل العديد من أنظمة MOCVD تحت ظروف التفريغ أو الضغط المنخفض لتعزيز عملية الترسيب.يتضمن نظام التفريغ:
-
آليات تحميل وتفريغ الركيزة:
-
تعد المناولة الفعالة والآمنة للركائز أمرًا بالغ الأهمية لتشغيل أنظمة MOCVD.وتشمل هذه الآليات:
- أقفال التحميل:تسمح بتحميل الركائز وتفريغها دون تعريض حجرة التفاعل للظروف الجوية، مما قد يؤدي إلى إدخال ملوثات أو التسبب في مشاكل تتعلق بالسلامة.
- الأذرع الروبوتية:تعمل على أتمتة نقل الركائز، مما يقلل من مخاطر الخطأ البشري والتعرض للمواد الخطرة.
-
تعد المناولة الفعالة والآمنة للركائز أمرًا بالغ الأهمية لتشغيل أنظمة MOCVD.وتشمل هذه الآليات:
باختصار، تم تصميم مكونات نظام MOCVD بشكل معقد لضمان السلامة والدقة والكفاءة.ويلعب كل مكون دورًا حاسمًا في العملية الإجمالية، بدءًا من توصيل الغاز والتحكم في التفاعل إلى مراقبة السلامة والتعامل مع الركيزة.إن فهم هذه المكونات ضروري لأي شخص يشارك في تشغيل أو صيانة أو شراء أنظمة MOCVD.
جدول ملخص:
| المكوّن | الميزات الرئيسية |
|---|---|
| نظام توصيل الغاز | أجهزة التحكم في التدفق الشامل، خطوط الغاز، الفقاعات |
| غرفة التفاعل | عناصر التسخين، حامل الركيزة، نظام العادم |
| أنظمة السلامة | كشف التسرب، وصمامات تخفيف الضغط، ومعالجة غاز الذيل |
| التحكم والمراقبة | أجهزة التحكم في درجة الحرارة، وأجهزة التحكم في التدفق، وأنظمة الإنذار |
| أنظمة التبريد | تبريد المياه، المبادلات الحرارية |
| نظام التفريغ | المضخات ومقاييس الضغط |
| مناولة الركيزة | أقفال التحميل والأذرع الروبوتية |
