الفرق الأساسي بين عمليات الترسيب بالبخار الكيميائي (CVD) هو ضغط التشغيل داخل غرفة التفاعل. تحدد هذه المعلمة الواحدة تقريبًا كل شيء آخر، بدءًا من جودة وتوحيد الفيلم المترسب ووصولاً إلى سرعة العملية وتكلفة المعدات. في حين أن جميع طرق CVD تتضمن إدخال غازات تفاعلية تشكل فيلمًا صلبًا على ركيزة مسخنة، فإن تعديل الضغط يغير بشكل كبير فيزياء الترسيب.
المبدأ الأساسي الذي يجب فهمه هو المفاضلة بين الضغط والجودة. يؤدي خفض ضغط العملية عمومًا إلى الحصول على أغشية أكثر نقاءً وأكثر تجانسًا يمكنها التوافق مع الأشكال المعقدة، ولكنه يفعل ذلك على حساب معدلات ترسيب أبطأ ومعدات أكثر تكلفة وتعقيدًا.
دور الضغط في الترسيب بالبخار الكيميائي (CVD)
يعد الاختيار بين الترسيب بالبخار الكيميائي عند الضغط الجوي (APCVD)، والترسيب بالبخار الكيميائي منخفض الضغط (LPCVD)، والمتغيرات الأخرى قرارًا هندسيًا متجذرًا في السلوك الفيزيائي للغازات. يحدد الضغط كيفية تفاعل جزيئات الغاز مع بعضها البعض ومع سطح الركيزة.
نقل الغاز ومتوسط المسار الحر
عند الضغط الجوي، تكون جزيئات الغاز مكتظة وتتصادم مع بعضها البعض باستمرار. ينتج عن "متوسط المسار الحر" القصير هذا (متوسط المسافة التي تقطعها الجزيئة قبل الاصطدام) عملية محدودة بالانتشار حيث تصل المتفاعلات إلى الركيزة بطريقة عشوائية وغير موحدة إلى حد ما.
عن طريق خفض الضغط، يزداد متوسط المسار الحر بشكل كبير. تقطع الجزيئات مسافات أبعد في خطوط مستقيمة، مما يسمح لها بالوصول إلى جميع أسطح الركيزة - بما في ذلك القاع والجوانب الداخلية للخنادق الصغيرة - قبل أن تتفاعل.
تفاعل السطح مقابل تفاعل الطور الغازي
يعزز الضغط العالي التفاعلات الكيميائية غير المرغوب فيها في الطور الغازي فوق الركيزة. يمكن أن تشكل هذه التفاعلات جزيئات صغيرة تسقط بعد ذلك على السطح، مما يخلق عيوبًا ويؤدي إلى تدهور جودة الفيلم.
في بيئات الضغط المنخفض، تصبح العملية محدودة بتفاعل السطح. يحدث الترسيب بشكل أساسي عندما يتم امتزاز الغازات المتفاعلة مباشرة على الركيزة المسخنة، وهو الآلية المرغوبة لإنشاء فيلم عالي الجودة وكثيف ومترابط جيدًا.
التوافقية وتغطية الخطوة (Step Coverage)
تصف التوافقية (Conformality) مدى توحيد تغطية الفيلم لسطح غير مستوٍ. بالنسبة للإلكترونيات الدقيقة ذات الهياكل ثلاثية الأبعاد المعقدة، يعد هذا أمرًا بالغ الأهمية.
نظرًا لأن الضغط المنخفض يسمح لجزيئات الغاز بالوصول إلى جميع الأسطح قبل التفاعل، فإن عمليات LPCVD و UHVCVD توفر توافقية ممتازة. يوفر APCVD عالي الضغط، المحدود بالانتشار، توافقية ضعيفة جدًا، مما يخلق أغشية أكثر سمكًا على الأسطح العلوية وأغشية أرق بكثير داخل الخنادق.
تحليل لعمليات الترسيب بالبخار الكيميائي الرئيسية
تشغل كل عملية CVD مجالًا محددًا يتم تحديده من خلال التوازن بين السرعة والتكلفة وجودة الفيلم.
الترسيب بالبخار الكيميائي عند الضغط الجوي (APCVD)
- الضغط: ضغط جوي قياسي (~100,000 باسكال).
- الخصائص: أنظمة بسيطة ومفتوحة النهاية أو قائمة على الناقل تجعل الإنتاجية عالية جدًا وتكلفة المعدات منخفضة.
- جودة الفيلم: منخفضة بشكل عام، مع ضعف في التوحيد والتوافقية. عرضة لتلوث الجسيمات من تفاعلات الطور الغازي.
- الاستخدام الأساسي: التطبيقات التي تكون فيها السرعة والتكلفة ذات أهمية قصوى وليس كمال الفيلم، مثل ترسيب طبقات أكسيد واقية سميكة أو بعض الطبقات في تصنيع الخلايا الشمسية.
الترسيب بالبخار الكيميائي منخفض الضغط (LPCVD)
- الضغط: يتراوح عادة بين 10 إلى 100 باسكال.
- الخصائص: يتطلب مضخات تفريغ وغرف محكمة الإغلاق، مما يزيد التكلفة والتعقيد. يتم تشغيل العمليات عادةً في دفعات من الرقائق.
- جودة الفيلم: توحيد ممتاز وتوافقية عالية. يتم دفع الترسيب بواسطة تفاعل السطح، مما يؤدي إلى أغشية عالية النقاء.
- الاستخدام الأساسي: العمود الفقري لصناعة أشباه الموصلات لترسيب أغشية البولي سيليكون، ونيتريد السيليكون، وثاني أكسيد السيليكون عالية الجودة.
الترسيب بالبخار الكيميائي تحت الجوي (SACVD)
- الضغط: أقل من الضغط الجوي ولكنه أعلى من LPCVD (على سبيل المثال، 10,000 إلى 60,000 باسكال).
- الخصائص: حل وسط مصمم لتحقيق خصائص فيلم أفضل من APCVD ولكن بمعدلات ترسيب أعلى من LPCVD.
- جودة الفيلم: جيدة، خاصة لملء الفجوات ذات نسبة العرض إلى الارتفاع العالية (عملية تُعرف باسم ملء الفجوات). غالبًا ما يستخدم كيمياء تعتمد على الأوزون.
- الاستخدام الأساسي: ترسيب الأغشية العازلة مثل ثاني أكسيد السيليكون للعزل بالخنادق الضحلة في الدوائر المتكاملة.
الترسيب بالبخار الكيميائي عالي الفراغ (UHVCVD)
- الضغط: منخفض للغاية، أقل من 10⁻⁶ باسكال.
- الخصائص: يتطلب أنظمة تفريغ باهظة الثمن ومعقدة للغاية. معدلات الترسيب بطيئة للغاية.
- جودة الفيلم: أعلى درجة نقاء وتحكم ممكنة. يمكنه ترسيب الأغشية بطبقة ذرية واحدة في كل مرة (التنميط الظاهري - Epitaxy)، مما يخلق هياكل بلورية مثالية.
- الاستخدام الأساسي: الأبحاث المتقدمة وتصنيع الأجهزة عالية الأداء، مثل نمو طبقات التنميط الظاهري من السيليكون والجرمانيوم المتوتر (SiGe) للترانزستورات عالية السرعة.
فهم المفاضلات الأساسية
إن اختيار عملية CVD ليس أبدًا مسألة إيجاد "الأفضل"، بل هو الأكثر ملاءمة. يتضمن القرار دائمًا التنقل في مجموعة من المفاضلات الأساسية.
الجودة مقابل الإنتاجية
هذه هي المفاضلة الأكثر أهمية. يوفر APCVD إنتاجية لا مثيل لها ولكنه ينتج أغشية منخفضة الجودة. ينتج UHVCVD أغشية مثالية ذريًا ولكنه بطيء جدًا للإنتاج الضخم. يحتل LPCVD مكانًا جيدًا ذا قيمة للعديد من تطبيقات الإلكترونيات الدقيقة.
التوافقية مقابل التكلفة
إذا كان جهازك يحتوي على خنادق عميقة أو ميزات ثلاثية الأبعاد معقدة، فأنت بحاجة إلى التوافقية العالية التي توفرها عملية الضغط المنخفض. ومع ذلك، تأتي هذه القدرة على حساب مباشر لمعدات تفريغ أكثر تكلفة وصيانة وأوقات معالجة أطول.
النقاء مقابل المعدل
تعد البيئة النظيفة للغاية لـ UHVCVD ضرورية لإنشاء أغشية تنميط ظاهري خالية من الملوثات. يتم تحقيق هذه النظافة عن طريق تقليل الغازات الخلفية، مما يعني أيضًا إبطاء إدخال الغازات المتفاعلة، وبالتالي تقليل معدل الترسيب بشكل كبير.
اختيار عملية الترسيب بالبخار الكيميائي المناسبة
يجب أن يكون اختيارك مدفوعًا بالمتطلبات المحددة للفيلم الذي تحتاج إلى إنشائه.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية والتكلفة المنخفضة: يعد APCVD هو الخيار الأنسب، خاصة بالنسبة للأغشية السميكة وغير الحرجة.
- إذا كان تركيزك الأساسي هو الأفلام عالية الجودة والموحدة للإلكترونيات الدقيقة: يوفر LPCVD أفضل توازن بين الجودة والتوافقية ومعدلات الإنتاج المقبولة.
- إذا كان تركيزك الأساسي هو إنشاء طبقات بلورية مفردة فائقة النقاء للأجهزة المتقدمة: يعد UHVCVD هو الخيار الوحيد، على الرغم من تكلفته العالية وسرعته البطيئة.
- إذا كان تركيزك الأساسي هو ملء الفجوات الطبوغرافية الصعبة بسرعة: يوفر SACVD حلاً وسطًا ذا قيمة بين سرعة أنظمة الضغط الأعلى وجودة LPCVD.
يعد اختيار طريقة CVD الصحيحة قرارًا هندسيًا حاسمًا يوازن بين خصائص الفيلم المرغوبة والقيود العملية لسرعة الإنتاج والتكلفة.
جدول الملخص:
| العملية | نطاق الضغط | الخصائص الرئيسية | الاستخدام الأساسي |
|---|---|---|---|
| APCVD | ~100,000 باسكال | إنتاجية عالية، تكلفة منخفضة، نظام بسيط | أكاسيد واقية سميكة، بعض طبقات الخلايا الشمسية |
| LPCVD | 10 - 100 باسكال | توحيد وتوافقية ممتازة، معالجة بالدفعات | البولي سيليكون، نيتريد السيليكون، ثاني أكسيد السيليكون لأشباه الموصلات |
| SACVD | 10,000 - 60,000 باسكال | قدرة جيدة على ملء الفجوات، حل وسط بين APCVD و LPCVD | أغشية عازلة لعزل الخنادق الضحلة |
| UHVCVD | < 10⁻⁶ باسكال | أعلى درجة نقاء، نمو تنميط ظاهري، ترسيب بطيء جدًا | الأبحاث المتقدمة، الأجهزة عالية الأداء مثل ترانزستورات SiGe |
هل تحتاج إلى إرشاد خبير لاختيار نظام CVD المناسب لتطبيقك المحدد؟
في KINTEK، نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية المصممة خصيصًا لتلبية احتياجات البحث والإنتاج لديك. سواء كنت بحاجة إلى APCVD عالي الإنتاجية لطلاءات فعالة من حيث التكلفة أو UHVCVD فائق النقاء لأعمال أشباه الموصلات المتقدمة، يمكن لفريقنا مساعدتك في التنقل في المفاضلات الحاسمة بين جودة الفيلم والتوافقية والتكلفة.
دعنا نساعدك في تحسين عملية الترسيب الخاصة بك – اتصل بخبرائنا اليوم لمناقشة متطلباتك والعثور على حل CVD المثالي لمختبرك!

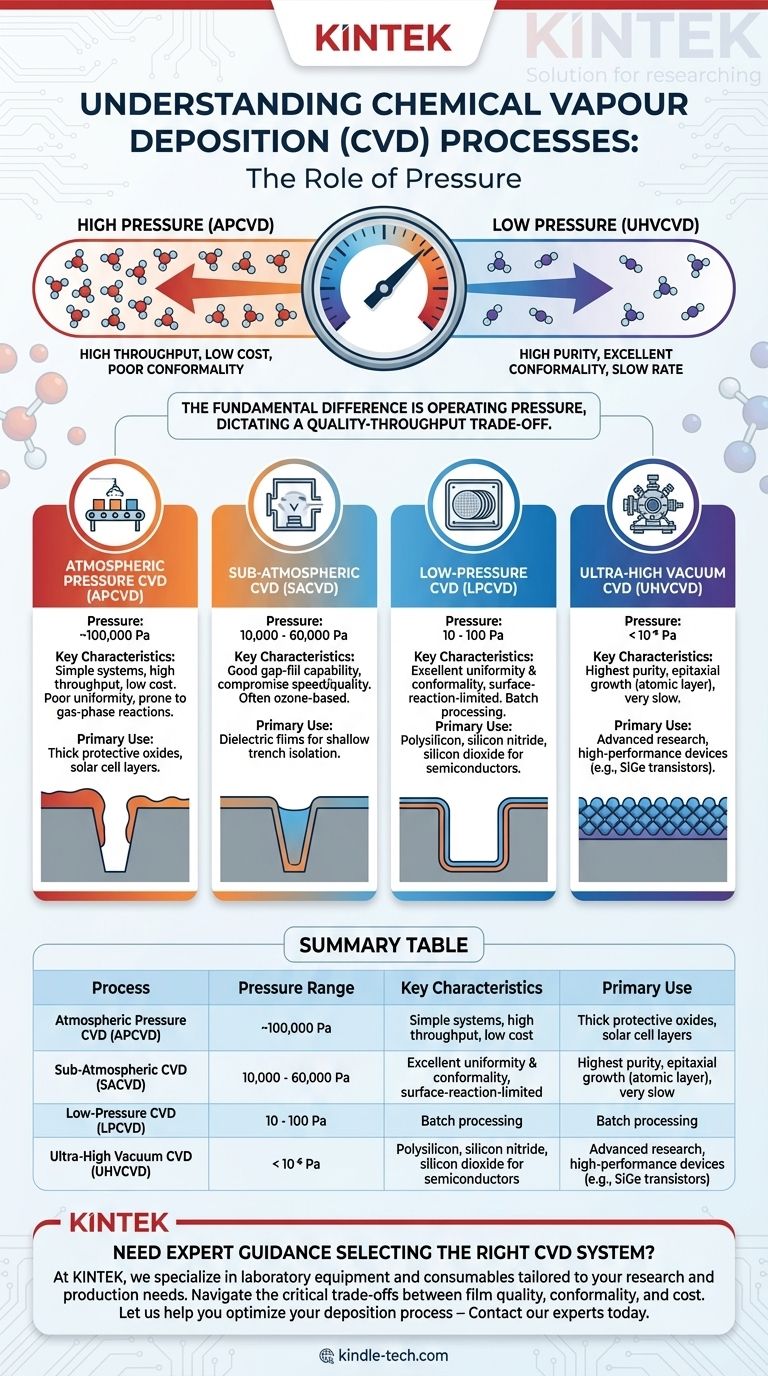

دليل مرئي
