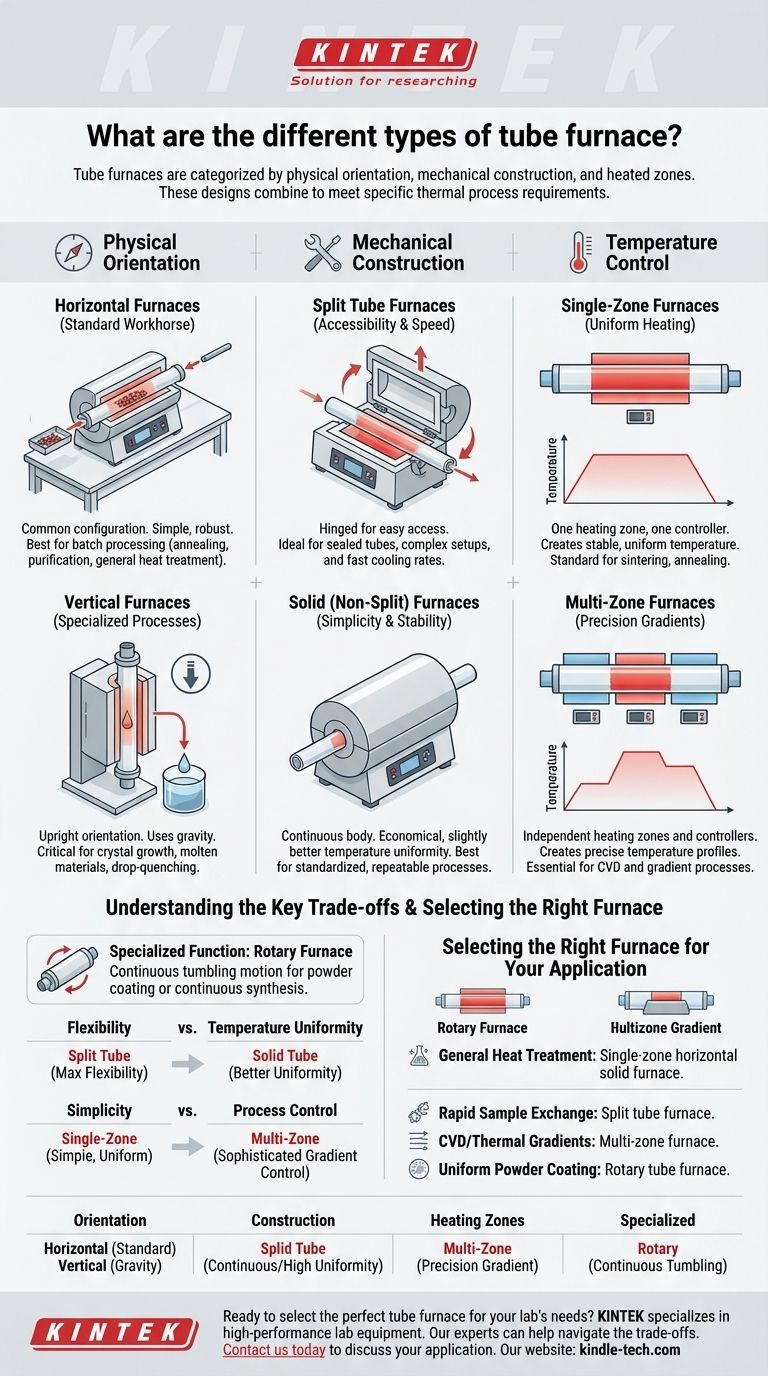

ما هي الأنواع المختلفة لأفران الأنابيب؟ دليل للتصاميم الأفقية والعمودية والمقسمة والمتعددة المناطق

يتم تصنيف أفران الأنابيب بشكل أساسي حسب اتجاهها المادي، وبنائها الميكانيكي، وعدد مناطق التسخين. في حين توجد العديد من الأسماء المحددة، فإن هذه التصاميم تتركز في بضعة أنواع أساسية: أفقي أو عمودي، أنبوب مقسم أو أنبوب صلب، ومنطقة واحدة أو مناطق متعددة. تم تصميم النماذج المتخصصة، مثل الأفران الدوارة، لمهام المعالجة المستمرة المحددة للغاية.

الأنواع المختلفة لأفران الأنابيب ليست فئات متنافية. بدلاً من ذلك، هي مجموعات من ميزات التصميم - الاتجاه، والبناء، وملف درجة الحرارة - التي يجب مطابقتها مع المتطلبات المحددة لعمليتك الحرارية.

المحور الأول: الاتجاه المادي

يحدد اتجاه الفرن كيفية تحميل العينة وكيفية استخدام القوى مثل الجاذبية في العملية.

الأفران الأفقية: حصان العمل القياسي

الأفران الأفقية هي التكوين الأكثر شيوعًا. توضع العينات عادةً في "قوارب" خزفية أو معدنية ويتم دفعها إلى منطقة التسخين المركزية بقضيب طويل.

هذا التصميم بسيط وقوي ومناسب لمجموعة واسعة من تطبيقات المعالجة الدفعية، مثل التلدين والتنقية والمعالجة الحرارية العامة.

الأفران العمودية: للعمليات المتخصصة

توجه الأفران العمودية أنبوب العملية إلى الأعلى. يسمح هذا باستخدام الجاذبية لمهام مثل التبريد السريع للعينة في حمام سائل أسفل الفرن.

هذا الاتجاه حاسم لبعض طرق نمو البلورات وللعمليات التي يجب ألا تلامس فيها العينة جوانب أنبوب العملية، كما هو الحال عند معالجة المواد التي تصبح منصهرة.

المحور الثاني: البناء الميكانيكي

يحدد البناء كيفية وصولك إلى أنبوب العملية، مما يؤثر بشكل مباشر على وقت الإعداد وسرعة التبريد.

أفران الأنابيب المقسمة: سهولة الوصول والسرعة

أفران الأنابيب المقسمة مفصلية، مما يسمح لها بالانفتاح إلى نصفين. يوفر هذا وصولاً مباشرًا وسهلاً إلى أنبوب العملية.

هذا التصميم ضروري عند العمل مع أنابيب مغلقة أو إعدادات مفاعل معقدة لا يمكن إدخالها بسهولة في الفرن من أحد الطرفين. كما يسمح بمعدلات تبريد أسرع بكثير بمجرد فتح جسم الفرن.

الأفران الصلبة (أو غير المقسمة): البساطة والاستقرار

تتميز الأفران الأنبوبية الصلبة بجسم عزل واحد ومستمر. يجب إدخال أنبوب العملية من طرف واحد.

غالبًا ما تكون هذه الأفران أكثر اقتصادية ويمكن أن توفر تجانسًا طفيفًا في درجة الحرارة بسبب عزلها غير المنقطع. إنها مثالية للعمليات الموحدة والقابلة للتكرار حيث لا يلزم التبريد السريع أو إعدادات الأنابيب المعقدة.

المحور الثالث: التحكم في درجة الحرارة

يحدد تكوين عنصر التسخين ما إذا كنت تنشئ منطقة تسخين واحدة موحدة أو تدرجًا دقيقًا لدرجة الحرارة.

الأفران ذات المنطقة الواحدة: التسخين الموحد

يحتوي الفرن ذو المنطقة الواحدة على مجموعة واحدة من عناصر التسخين ووحدة تحكم واحدة. الهدف هو إنشاء منطقة درجة حرارة واحدة ثابتة وموحدة في منتصف الفرن.

هذا هو المعيار لمعظم تطبيقات المعالجة الحرارية، بما في ذلك التكليس والتلبيد والتلدين، حيث يجب الاحتفاظ بالعينة بأكملها عند درجة حرارة محددة.

الأفران متعددة المناطق: تدرجات دقيقة

تحتوي الأفران متعددة المناطق (الأكثر شيوعًا منطقتان أو ثلاث مناطق) على عناصر تسخين ووحدات تحكم مستقلة لأقسام مختلفة من الأنبوب.

يتيح لك هذا إنشاء ملف تعريف درجة حرارة دقيق على طول الأنبوب. هذه القدرة غير قابلة للتفاوض للعمليات المتقدمة مثل الترسيب الكيميائي للبخار (CVD)، حيث تكون هناك حاجة إلى مناطق درجات حرارة مختلفة لتبخير المواد الأولية وترسيب الأغشية.

فهم المفاضلات الرئيسية

يتضمن اختيار الفرن موازنة الأداء والمرونة والتكلفة. تأتي كل ميزة تصميم مع تنازلات متأصلة.

المرونة مقابل تجانس درجة الحرارة

يوفر الفرن الأنبوبي المقسم أقصى قدر من المرونة في تحميل العينات ولكنه قد يُدخل نقطة فقدان حرارة طفيفة على طول درزته، مما قد يخلق انخفاضًا طفيفًا في تجانس درجة الحرارة مقارنةً بـ الفرن الصلب.

البساطة مقابل التحكم في العملية

الفرن ذو المنطقة الواحدة بسيط ويتفوق في إنشاء منطقة تسخين موحدة واحدة. يوفر الفرن متعدد المناطق تحكمًا متطورًا في التدرج ولكنه يضيف تعقيدًا وتكلفة كبيرة لإعداد النظام وبرمجته.

وظيفة متخصصة: الفرن الدوار

الفرن الدوار هو فرن أفقي متخصص للغاية يدير أنبوب العملية ببطء. تم تصميم حركة التقليب المستمرة هذه لتطبيقات مثل طلاء المساحيق أو التخليق المستمر، مما يضمن تعرض كل جسيم بشكل موحد للحرارة والجو. إنه ليس أداة للأغراض العامة.

اختيار الفرن المناسب لتطبيقك

يجب أن يكون اختيارك مدفوعًا بالكامل بمتطلبات عمليتك.

• إذا كان تركيزك الأساسي هو المعالجة الحرارية للأغراض العامة (التلدين، التكليس): يوفر الفرن الصلب الأفقي ذو المنطقة الواحدة أفضل توازن بين الأداء والتكلفة.
• إذا كان تركيزك الأساسي هو التبادل السريع للعينات أو دورات التبريد السريعة: يعد الفرن المقسم ضروريًا لسهولة الوصول إليه.
• إذا كان تركيزك الأساسي هو الترسيب الكيميائي للبخار (CVD) أو إنشاء تدرجات حرارية: الفرن متعدد المناطق غير قابل للتفاوض للتحكم الدقيق في ملف درجة الحرارة.
• إذا كان تركيزك الأساسي هو طلاء المساحيق الموحد أو المعالجة المستمرة: الفرن الدوار هو الأداة المتخصصة المصممة لهذه المهمة بالضبط.

إن فهم مبادئ التصميم الأساسية هذه يحول اختيارك من تخمين إلى قرار استراتيجي يتماشى مع أهدافك العلمية أو الصناعية.

جدول ملخص:

محور التصميم	النوع	الميزة الرئيسية	الأفضل لـ
الاتجاه	أفقي	يتم تحميل العينة على قارب	التلدين القياسي، التكليس
	عمودي	يستخدم الجاذبية للتبريد السريع	نمو البلورات، المواد المنصهرة
البناء	أنبوب مقسم	مفصلي لسهولة الوصول	التبريد السريع، إعدادات الأنابيب المغلقة
	أنبوب صلب	جسم عزل مستمر	التجانس العالي، العمليات القابلة للتكرار
مناطق التسخين	منطقة واحدة	منطقة تسخين موحدة واحدة	التلبيد، المعالجة الحرارية العامة
	متعدد المناطق	تحكم مستقل في درجة الحرارة	الترسيب الكيميائي للبخار (CVD)
متخصص	دوار	يدور الأنبوب للتقليب	طلاء المساحيق المستمر، التخليق
