ما هو نظام MOCVD؟ المفتاح لنمو المواد على المستوى الذري لأشباه الموصلات عالية الأداء

بأبسط العبارات، نظام MOCVD هو آلة متطورة للغاية مصممة لنمو طبقات رقيقة جدًا ومنظمة تمامًا من المواد البلورية على ركيزة. اسمه الكامل، ترسيب البخار الكيميائي العضوي المعدني (MOCVD)، يصف عمليته التي تستخدم مركبات عضوية معدنية في شكل غاز لترسيب الذرات بدقة متناهية. هذه التقنية هي أداة التصنيع الأساسية لمصابيح LED الحديثة، ومكونات الترددات الراديوية عالية التردد، والإلكترونيات الضوئية المتقدمة.

الغرض الحقيقي لنظام MOCVD ليس مجرد ترسيب المواد، بل تحقيق نمو فوق المحوري—وهو هيكل بلوري منظم تمامًا يحاكي الركيزة أدناه. يتم تحقيق ذلك عن طريق تفاعل غازات السلائف المتطايرة في بيئة شديدة التحكم، مما يجعل MOCVD حجر الزاوية في تصنيع أشباه الموصلات عالية الأداء.

كيف يحقق MOCVD دقة على المستوى الذري

يكمن سحر MOCVD في قدرته على التحكم بدقة في التفاعل الكيميائي على سطح الرقاقة. العملية بأكملها عبارة عن تسلسل منسق بعناية مصمم لبناء المواد طبقة ذرية واحدة في كل مرة.

المبدأ الأساسي: ترسيب البخار الكيميائي

في جوهره، تتضمن العملية حقن كميات مقاسة بدقة من الغازات النقية، المعروفة باسم السلائف، في غرفة التفاعل. هذه السلائف هي مركبات "عضوية معدنية" خاصة، تحتوي على ذرات معدنية مرغوبة (مثل الغاليوم أو الإنديوم) مرتبطة بجزيئات عضوية.

توصيل السلائف

يستخدم النظام فقاعة لتحويل مصادر المواد العضوية المعدنية السائلة إلى غاز. يتم تمرير غاز حامل (مثل الهيدروجين أو النيتروجين) عبر المصدر السائل، ليجمع تركيزًا متوقعًا من بخار المادة المصدر.

ثم ينتقل هذا الخليط الغازي عبر شبكة من الأنابيب والصمامات، التي تديرها وحدات التحكم في التدفق الكتلي التي تضمن وصول الكمية الدقيقة المطلوبة إلى غرفة التفاعل.

غرفة التفاعل: حيث يحدث النمو

داخل الغرفة، توضع ركيزة رقاقة على منصة ساخنة. عندما تتدفق غازات السلائف فوق هذا السطح الساخن، فإنها تخضع لتفاعل كيميائي وتتحلل.

يحرر هذا التفاعل الذرات المعدنية، التي تترسب بعد ذلك على سطح الرقاقة. يتم حمل الجزيئات العضوية المتبقية والمنتجات الثانوية الأخرى بواسطة تيار الغاز وإزالتها من الغرفة.

النتيجة: النمو فوق المحوري

نظرًا لأن هذه العملية بطيئة جدًا ومتحكم فيها، فإن الذرات المترسبة ترتب نفسها لتتبع التركيب البلوري للرقاقة الأساسية. وهذا ما يسمى النمو فوق المحوري.

النتيجة هي طبقة بلورية نقية بشكل استثنائي وخالية من العيوب. هذا الهيكل المثالي هو ما يمنح جهاز أشباه الموصلات النهائي أداءه العالي. تسمى العملية أحيانًا بالترسيب فوق المحوري بالطور البخاري العضوي المعدني (MOVPE) للتأكيد على هذه النتيجة.

تفكيك نظام MOCVD

أداة MOCVD الحديثة هي تكامل معقد للعديد من الأنظمة الفرعية الهامة، تعمل جميعها في تناغم للحفاظ على التحكم في عملية النمو.

نظام توصيل المصدر والغاز

هذا هو نظام الفقاعات وخطوط الغاز ووحدات التحكم في التدفق الكتلي (MFCs) التي تخزن وتبخر وتنقل غازات السلائف. وظيفتها الأكثر أهمية هي توفير تدفق مستقر وقابل للتكرار ودقيق للمتفاعلات إلى الغرفة.

غرفة التفاعل ونظام التسخين

هذا هو جوهر الآلة حيث تتم معالجة الرقاقة. تم تصميم الغرفة لتدفق الغاز الموحد وتوزيع درجة الحرارة عبر الرقاقة، وهو أمر ضروري لنمو طبقات المواد المتسقة. التحكم الدقيق في درجة الحرارة أمر غير قابل للتفاوض.

أنظمة التحكم والأتمتة

تتم إدارة عملية النمو بأكملها، أو "الوصفة"، بواسطة جهاز كمبيوتر. يتحكم هذا النظام في كل متغير—تدفقات الغاز، تبديل الصمامات، منحنيات درجة الحرارة، الضغط، والتوقيت—بدقة فائقة، مما يضمن قابلية تكرار العملية من تشغيل لآخر.

إدارة السلامة والعادم

غالبًا ما تكون سلائف MOCVD سامة وقابلة للاشتعال ومشتعلة ذاتيًا (تشتعل عند ملامستها للهواء). لذلك، يعد نظام السلامة والإنذار القوي أمرًا بالغ الأهمية. بالإضافة إلى ذلك، يقوم نظام معالجة غاز العادم بتنقية غاز العادم لتحييد المنتجات الثانوية الخطرة قبل تهويتها.

فهم المقايضات الحرجة

على الرغم من قوته، فإن MOCVD هي تقنية متخصصة ذات مقايضات متأصلة تجعلها مناسبة لتطبيقات محددة.

التعقيد مقابل القدرة

أنظمة MOCVD معقدة ومكلفة للغاية. تؤدي متطلبات التعامل مع الغازات عالية النقاء، والتحكم الدقيق في درجة الحرارة والضغط، وأنظمة السلامة الشاملة إلى تكاليف رأسمالية وصيانة عالية. ومع ذلك، فإن هذا التعقيد هو بالضبط ما يمكّن من نمو مواد فريدة وعالية الأداء لا تستطيع الطرق الأخرى إنتاجها.

الإنتاجية مقابل الجودة

يعد تحقيق طبقات فوق محورية مثالية عملية بطيئة ودقيقة. غالبًا ما تقاس معدلات النمو بالنانومتر في الدقيقة. لذلك، MOCVD ليست تقنية عالية الإنتاجية؛ إنها محسنة لجودة المواد القصوى، وليس للحجم المطلق.

قيود المواد والسلامة

تعتمد العملية على فئة معينة من السلائف العضوية المعدنية المتطايرة والخطرة غالبًا. هذا الواقع يقيد أنواع المواد التي يمكن زراعتها ويفرض بروتوكولات صارمة للمنشأة والسلامة التي تزيد من التكاليف التشغيلية.

التطبيقات الرئيسية ولماذا يتم اختيار MOCVD

يساعد فهم قدرات MOCVD على توضيح سبب كونها الأداة التي لا غنى عنها لتطبيقات محددة ومتطلبة.

• إذا كان تركيزك الأساسي هو الإضاءة عالية الكفاءة (LEDs): MOCVD ضروري لنمو هياكل طبقات أشباه الموصلات المعقدة من المجموعة III-V (مثل نيتريد الغاليوم، أو GaN) التي تبعث الضوء بكفاءة.
• إذا كان تركيزك الأساسي هو الإلكترونيات عالية التردد (RF): يوفر MOCVD المواد عالية النقاء والخالية من العيوب اللازمة للترانزستورات في مكبرات الطاقة المستخدمة لأنظمة 5G والرادار.
• إذا كان تركيزك الأساسي هو الإلكترونيات الضوئية (الليزر، الكواشف الضوئية): يعد التحكم الدقيق لـ MOCVD في سمك الطبقة وتركيبها أمرًا بالغ الأهمية لتصنيع الهياكل متعددة الطبقات التي تولد وتكشف الضوء.

في النهاية، نظام MOCVD هو أداة بناء على المستوى الذري، تمكّن من إنشاء المواد الأساسية التي تشغل عالمنا التكنولوجي الحديث.

جدول الملخص:

الجانب الرئيسي	الوصف
الوظيفة الأساسية	نمو فوق محوري لطبقات بلورية رقيقة جدًا على ركيزة
التطبيقات الرئيسية	مصابيح LED، مكونات الترددات الراديوية عالية التردد، الليزر، الكواشف الضوئية
المكونات الرئيسية	نظام توصيل الغاز، غرفة التفاعل، نظام التسخين، أتمتة التحكم
المزايا الرئيسية	دقة على المستوى الذري، نقاء عالٍ للمواد، هياكل طبقات معقدة
المقايضات الرئيسية	تكلفة عالية، تشغيل معقد، إنتاجية أبطأ لجودة فائقة

هل أنت مستعد للارتقاء ببحثك أو إنتاجك في مجال أشباه الموصلات؟

تتخصص KINTEK في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية لتصنيع أشباه الموصلات المتطورة. سواء كنت تقوم بتطوير الجيل التالي من مصابيح LED، أو مكونات الترددات الراديوية عالية التردد، أو الأجهزة الإلكترونية الضوئية، فإن خبرتنا في تقنية MOCVD يمكن أن تساعدك في تحقيق جودة مواد وأداء أجهزة لا مثيل لهما.

اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا دعم الاحتياجات المحددة لمختبرك ودفع ابتكاراتك إلى الأمام.

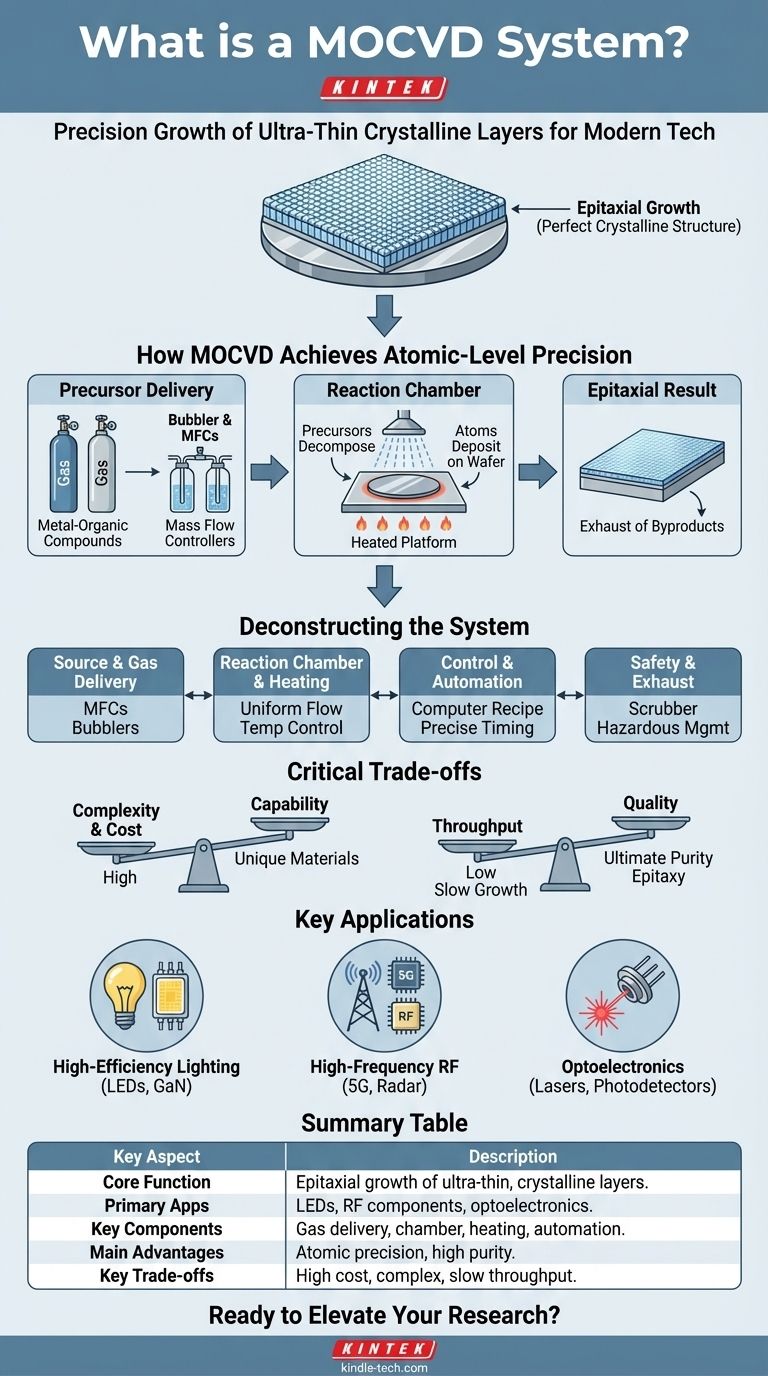

دليل مرئي
