ما هو الترسيب الكيميائي للبخار لتخليق الجرافين؟ دليل لإنتاج الجرافين عالي الجودة والقابل للتطوير

في جوهره، الترسيب الكيميائي للبخار (CVD) هو طريقة تخليق تستخدم لنمو أغشية الجرافين عالية الجودة وذات المساحة الكبيرة. تتضمن العملية تسخين ركيزة، عادةً رقائق معدنية انتقالية مثل النحاس أو النيكل، في غرفة مفرغة وإدخال غاز يحتوي على الكربون. عند درجات حرارة عالية، يتحلل الغاز وتترتب ذرات الكربون في شبكة الجرافين السداسية على السطح المعدني، الذي يعمل كمحفز.

الفهم النقدي هو أن CVD ليست تقنية واحدة، بل هي عملية "من الأسفل إلى الأعلى" قابلة للتعديل بدرجة عالية. يحدد اختيار المحفز المعدني بشكل أساسي آلية النمو، وبالتالي جودة وعدد طبقات الجرافين المنتجة، مما يجعلها الطريقة الأكثر تنوعًا لتخليق الجرافين على نطاق صناعي.

كيف يعمل CVD للجرافين بالفعل

لفهم CVD، من الأفضل التفكير فيه كخط تجميع متحكم فيه وذو درجة حرارة عالية للذرات. تعتمد العملية بأكملها على خلق الظروف المثالية لذرات الكربون لبناء نفسها في ورقة جرافين.

المكونات الأساسية

تتطلب العملية ثلاثة مكونات رئيسية:

1. مصدر كربون، وهو عادةً غاز هيدروكربوني مثل الميثان (CH₄).
2. ركيزة محفزة، غالبًا ما تكون رقائق رقيقة من معدن انتقالي مثل النحاس (Cu) أو النيكل (Ni). توفر هذه الركيزة السطح للنمو وتقلل الطاقة المطلوبة للتفاعل.
3. مفاعل عالي الحرارة، عادةً فرن أنبوب كوارتز يسمح بالتحكم الدقيق في درجة الحرارة والضغط وتدفق الغاز.

العملية خطوة بخطوة

بينما تختلف التفاصيل، فإن الخطوات العامة متسقة. أولاً، يتم تسخين الركيزة المعدنية إلى درجة حرارة عالية (حوالي 1000 درجة مئوية) داخل المفاعل. ثم يتم إدخال غاز الهيدروكربون.

يحفز السطح المعدني الساخن تحلل جزيئات الغاز إلى ذرات كربون أو "جذور". ثم تنتشر ذرات الكربون النشطة هذه وتترتب على السطح المعدني، وتترابط لتشكيل الهيكل السداسي لفيلم الجرافين. بعد اكتمال النمو، يتم تبريد النظام، ويكون فيلم الجرافين جاهزًا للاستخدام أو النقل.

المحفز هو المفتاح: آليتان أساسيتان

العامل الأكثر أهمية الذي يحدد نتيجة التخليق هو قدرة المحفز المعدني على إذابة الكربون. يؤدي هذا إلى آليتين نمو متميزتين.

طريقة الترسيب (المعادن عالية الذوبان)

المعادن مثل النيكل (Ni) لديها قابلية عالية لذوبان الكربون عند درجات حرارة مرتفعة. خلال العملية، تذوب ذرات الكربون من الغاز أولاً في كتلة المعدن الساخن، تمامًا مثل ذوبان السكر في الماء.

عندما يتم تبريد النظام، تنخفض قدرة المعدن على الاحتفاظ بالكربون بشكل حاد. ثم "تترسب" ذرات الكربون المذابة مرة أخرى على السطح، لتشكل طبقات الجرافين. نظرًا لأن الكربون يأتي من كتلة المعدن، يمكن أن تؤدي هذه العملية بسهولة إلى تكوين الجرافين متعدد الطبقات أو ذي الطبقات القليلة وقد يكون من الصعب التحكم فيه بدقة.

طريقة الامتزاز السطحي (المعادن منخفضة الذوبان)

على النقيض من ذلك، فإن المعادن مثل النحاس (Cu) لديها قابلية منخفضة جدًا لذوبان الكربون. لا تذوب ذرات الكربون في المعدن. بدلاً من ذلك، تمتص مباشرة على السطح وتترتب في شبكة جرافين.

هذه العملية تحد من نفسها إلى حد كبير. بمجرد أن يغطى سطح النحاس بطبقة واحدة كاملة من الجرافين، يتوقف النشاط التحفيزي للسطح، ويتوقف نمو الجرافين الإضافي. وهذا يجعل النحاس الركيزة المثالية لإنتاج صفائح كبيرة وموحدة من الجرافين أحادي الطبقة.

فهم المقايضات والتحديات

بينما يعد CVD الطريقة الواعدة للإنتاج على نطاق واسع، إلا أنه لا يخلو من العقبات التقنية. يتطلب تحقيق نتائج مثالية خبرة عميقة وتحكمًا.

عملية النقل حساسة

يتم نمو الجرافين على رقائق معدنية ولكنه يستخدم دائمًا تقريبًا على ركيزة عازلة، مثل ثاني أكسيد السيليكون. يتطلب هذا عملية نقل حيث يتم حفر المعدن بعيدًا، ويتم نقل ورقة الجرافين الهشة، التي يبلغ سمكها ذرة واحدة، إلى وجهتها النهائية. يمكن أن تؤدي هذه الخطوة إلى تجاعيد وتمزقات وتلوث يقلل من الخصائص الاستثنائية للجرافين.

الجودة ليست مضمونة

الجودة النهائية لفيلم الجرافين حساسة للغاية لمعلمات العملية. يمكن أن تؤدي التقلبات الصغيرة في درجة الحرارة أو ضغط الغاز أو معدل التبريد إلى إدخال عيوب في الشبكة البلورية، أو إنشاء بقع متعددة الطبقات غير مرغوب فيها، أو ينتج عنها تغطية غير كاملة.

نقاوة الركيزة مهمة

تؤثر نظافة وتركيب بلورات الرقائق المعدنية نفسها بشكل كبير على الجرافين الناتج. يمكن أن تعمل الشوائب على الركيزة كمواقع تنوي للعيوب، مما يعطل تكوين ورقة مثالية ومستمرة.

اتخاذ الخيار الصحيح لهدفك

يجب أن يكون اختيارك لمعلمات CVD مدفوعًا بالكامل بالتطبيق النهائي الذي تفكر فيه للجرافين.

• إذا كان تركيزك الأساسي هو الجرافين أحادي الطبقة ذو المساحة الكبيرة والموحد للإلكترونيات: أفضل خيار لك هو محفز منخفض الذوبان مثل رقائق النحاس (Cu) للاستفادة من آلية النمو ذاتية التحديد.
• إذا كان تركيزك الأساسي هو إنتاج الجرافين ذي الطبقات القليلة أو كانت الفعالية من حيث التكلفة هي الأهم: يمكن أن يكون المحفز عالي الذوبان مثل النيكل (Ni) خيارًا قابلاً للتطبيق، حيث يمكن أن تكون العملية أقل حساسية والمواد أرخص محتملة.
• إذا كان تركيزك الأساسي هو تحقيق أعلى أداء إلكتروني ممكن: يجب أن تخصص موارد كبيرة لتحسين عملية النقل بعد النمو، حيث أن هذا هو المصدر الأكثر شيوعًا للعيوب التي تقتل الأداء.

في النهاية، يقف الترسيب الكيميائي للبخار كأكثر منصة قابلة للتطوير وقوية لهندسة أغشية الجرافين لتلبية متطلبات محددة.

جدول الملخص:

الجانب الرئيسي	التفاصيل
الاستخدام الأساسي	تخليق أغشية الجرافين عالية الجودة وذات المساحة الكبيرة
المكونات الأساسية	غاز مصدر الكربون (مثل الميثان)، ركيزة معدنية محفزة (مثل Cu، Ni)، مفاعل عالي الحرارة
الآلية الرئيسية	تحلل الغاز المحفز سطحيًا وترتيب ذرات الكربون في شبكة جرافين
مثالي للجرافين أحادي الطبقة	محفزات منخفضة الذوبان مثل النحاس (Cu) للنمو ذاتي التحديد والموحد
مثالي للجرافين ذي الطبقات القليلة	محفزات عالية الذوبان مثل النيكل (Ni) للنمو القائم على الترسيب

هل أنت مستعد لدمج تخليق الجرافين عالي الجودة في أبحاثك أو خط إنتاجك؟
تتطلب عملية CVD تحكمًا دقيقًا ومعدات موثوقة لتحقيق أفضل النتائج. تتخصص KINTEK في توفير معدات المختبر والمواد الاستهلاكية الأساسية لتخليق الجرافين الناجح، من أفران الأنابيب عالية الحرارة إلى الركائز عالية النقاوة. تدعم خبرتنا المختبرات في التغلب على تحديات CVD، مثل التحكم في درجة الحرارة ومنع التلوث.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا أن تساعدك في تحقيق إنتاج جرافين قابل للتطوير وعالي الأداء مصمم خصيصًا لتطبيقك المحدد، سواء للإلكترونيات أو المركبات أو أبحاث المواد المتقدمة.

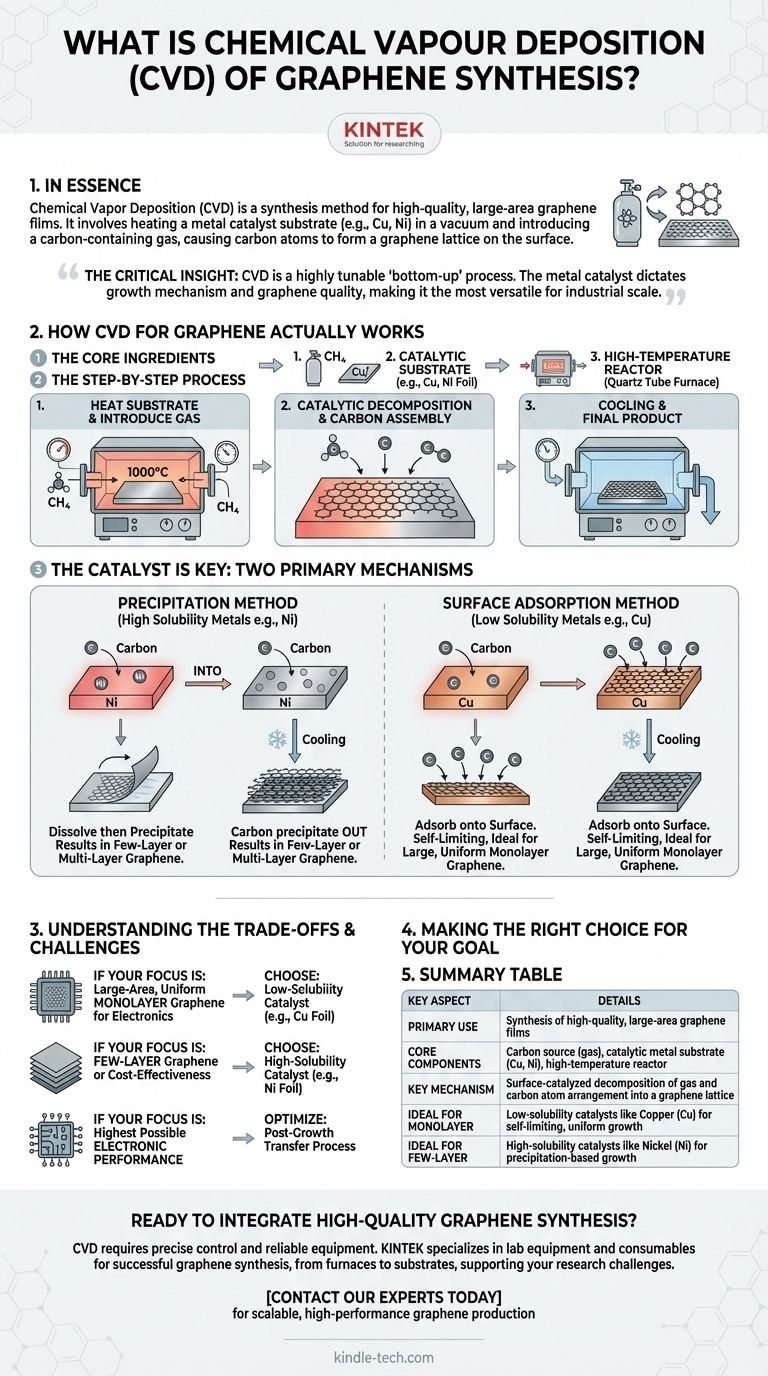

دليل مرئي
