ما هو جهاز الترسيب الكيميائي للبخار؟ المكونات الأساسية لترسيب الأغشية الرقيقة

في جوهره، جهاز الترسيب الكيميائي للبخار (CVD) هو نظام متطور مصمم لإنشاء أغشية رقيقة وطلاءات عالية النقاء وعالية الأداء. تتكون المعدات النموذجية من نظام توصيل الغاز لإدخال المواد الكيميائية المتفاعلة، وغرفة تفاعل تحدث فيها العملية، ومصدر طاقة لبدء التفاعل، ونظام تفريغ للتحكم في البيئة، ونظام عادم لإزالة المنتجات الثانوية بأمان.

نظام CVD ليس مجرد مجموعة من الأجزاء؛ إنه بيئة مصممة بدقة لنقل المواد الكيميائية المتفاعلة (السلائف) إلى سطح، وتوفير الطاقة اللازمة للتفاعل الكيميائي، وإزالة النفايات بأمان.

تشريح نظام CVD

يؤدي كل مكون من مكونات جهاز CVD وظيفة حاسمة في التحكم في ترسيب الغشاء الرقيق. فهم دور كل جزء هو مفتاح فهم العملية نفسها.

نظام توصيل الغاز والسلائف

هذا النظام مسؤول عن إدخال مواد السلائف المتفاعلة بدقة إلى غرفة التفاعل. السلائف هي اللبنات الكيميائية للفيلم النهائي.

يمكن أن تختلف طريقة التوصيل. في كثير من الحالات، تتضمن تدفقًا مقاسًا للغاز، ولكن بعض الأنظمة تستخدم طريقة بمساعدة الهباء الجوي أو حقن السائل المباشر لتبخير السلائف السائلة قبل دخولها الغرفة.

غرفة التفاعل (أو المفاعل)

هذا هو قلب النظام حيث يتم وضع الركيزة (المادة المراد طلاؤها). إنها بيئة مغلقة ومتحكم بها، وغالبًا ما تكون غرفة تفريغ، مصممة لاحتواء التفاعل الكيميائي.

يجب أن تكون الغرفة قادرة على تحمل ظروف العملية المطلوبة، والتي يمكن أن تشمل درجات حرارة عالية، وضغوطًا منخفضة، وبيئات كيميائية أكالة.

مصدر الطاقة

يوفر مصدر الطاقة طاقة التنشيط اللازمة لتفكيك جزيئات السلائف ودفع التفاعل الكيميائي على سطح الركيزة. نوع مصدر الطاقة هو الطريقة الأساسية لتصنيف طرق CVD المختلفة.

يستخدم CVD الحراري الحرارة، ويسخن الركيزة مباشرة لبدء التفاعل. في المقابل، يستخدم CVD المعزز بالبلازما (PECVD) مجالًا كهربائيًا لتوليد بلازما (غاز مؤين)، والتي توفر الطاقة لدفع التفاعل عند درجات حرارة أقل بكثير.

نظام التفريغ

يخدم نظام التفريغ، وهو عادة سلسلة من المضخات، غرضين رئيسيين. أولاً، يزيل الغازات الجوية والملوثات من غرفة التفاعل لضمان نقاء الفيلم.

ثانيًا، يسمح بالتحكم الدقيق في ضغط الغرفة. يمكن تشغيل العملية عند الضغط الجوي (APCVD) أو عند ضغط منخفض جدًا (LPCVD)، مما يؤثر بشكل كبير على عملية الترسيب.

نظام العادم والمعالجة

بعد التفاعل، يجب إزالة أي غازات سلائف غير متفاعلة ومنتجات ثانوية غازية بأمان من الغرفة.

يوجه نظام العادم هذه الغازات إلى نظام معالجة (يسمى غالبًا جهاز تنقية) يقوم بتحييد أي مواد خطرة أو سامة قبل إطلاقها في الغلاف الجوي.

فهم الاختلافات الرئيسية وآثارها

يعتمد التكوين المحدد لجهاز CVD على النتيجة المرجوة. تخلق الخيارات المتخذة في تصميم النظام مفاضلات مهمة في الأداء والتكلفة وقابلية التطبيق.

CVD الحراري مقابل CVD المعزز بالبلازما (PECVD)

التمييز الأكثر أهمية غالبًا ما يكون مصدر الطاقة. يعتبر CVD الحراري بسيطًا نسبيًا ولكنه يتطلب درجات حرارة عالية جدًا، مما قد يؤدي إلى تلف الركائز الحساسة مثل البوليمرات أو الأجهزة الإلكترونية المعقدة.

يسمح PECVD بالترسيب عند درجات حرارة أقل بكثير. وهذا يجعله مثاليًا للمواد الحساسة للحرارة، ولكن المعدات أكثر تعقيدًا وقد تؤدي البلازما نفسها أحيانًا إلى إجهاد أو تلف في الفيلم المترسب.

الضغط المنخفض (LPCVD) مقابل الضغط الجوي (APCVD)

يغير ضغط التشغيل بشكل أساسي كيفية نمو الفيلم. في LPCVD، تكون العملية محدودة بمعدل التفاعل. وهذا يعني أن الترسيب يتم التحكم فيه بواسطة سرعة التفاعل الكيميائي على السطح، مما يؤدي عادةً إلى أغشية عالية التوحيد والجودة تتوافق جيدًا مع الأشكال المعقدة.

في APCVD، تكون العملية محدودة بنقل الكتلة. يتم تحديد معدل الترسيب بمدى سرعة غاز السلائف في الانتقال إلى الركيزة. وهذا يسمح بمعدلات ترسيب أسرع بكثير ولكنه غالبًا ما يؤدي إلى توحيد ونقاء أقل للفيلم.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد جهاز CVD الأمثل بالكامل من خلال المتطلبات المحددة للتطبيق لجودة الفيلم، وتوافق المواد، وسرعة الإنتاج.

• إذا كان تركيزك الأساسي هو الأغشية عالية النقاء والموحدة على الركائز القوية: غالبًا ما يكون CVD الحراري LPCVD هو المعيار نظرًا لتحكمه الممتاز وجودة الفيلم الناتجة.
• إذا كان تركيزك الأساسي هو الترسيب على المواد الحساسة للحرارة (مثل البوليمرات أو الإلكترونيات): PECVD ضروري لأنه يسمح بالترسيب عند درجات حرارة أقل بكثير.
• إذا كان تركيزك الأساسي هو الطلاء عالي الإنتاجية ومنخفض التكلفة: يمكن أن يكون APCVD خيارًا فعالًا، على الرغم من أنه غالبًا ما يكون هناك مقايضة في توحيد الفيلم.

إن فهم هذه المكونات الأساسية وتفاعلها يمكّنك من اختيار وتحسين عملية الترسيب المثالية لمادتك وتطبيقك المحدد.

جدول الملخص:

مكون نظام CVD	الوظيفة الأساسية	أمثلة رئيسية
نظام توصيل الغاز	يقوم بإدخال المواد الكيميائية السلائف المتفاعلة بدقة.	عدادات تدفق الغاز، الفقاعات، حقن السائل المباشر.
غرفة التفاعل	بيئة مغلقة حيث يتم طلاء الركيزة.	مفاعلات الجدار الساخن، مفاعلات الجدار البارد.
مصدر الطاقة	يوفر طاقة التنشيط للتفاعل الكيميائي.	السخانات (CVD الحراري)، البلازما (PECVD).
نظام التفريغ	يتحكم في ضغط الغرفة ويزيل الملوثات.	مضخات لـ LPCVD (الضغط المنخفض).
نظام العادم	يزيل ويعالج المنتجات الثانوية للعملية بأمان.	أجهزة التنقية، أنظمة التخفيف.

هل أنت مستعد لاختيار نظام CVD المثالي لتطبيقك؟

سواء كنت بحاجة إلى التوحيد العالي لـ Thermal LPCVD للركائز القوية أو قدرة PECVD على درجات الحرارة المنخفضة للمواد الحساسة، فإن KINTEK لديها الخبرة والمعدات لتلبية احتياجات مختبرك لترسيب الأغشية الرقيقة.

اتصل بخبرائنا اليوم لمناقشة متطلباتك المحددة لجودة الفيلم، وتوافق المواد، والإنتاجية. دع KINTEK، المتخصص في المعدات المختبرية، يساعدك على تحسين عملية الترسيب الخاصة بك.

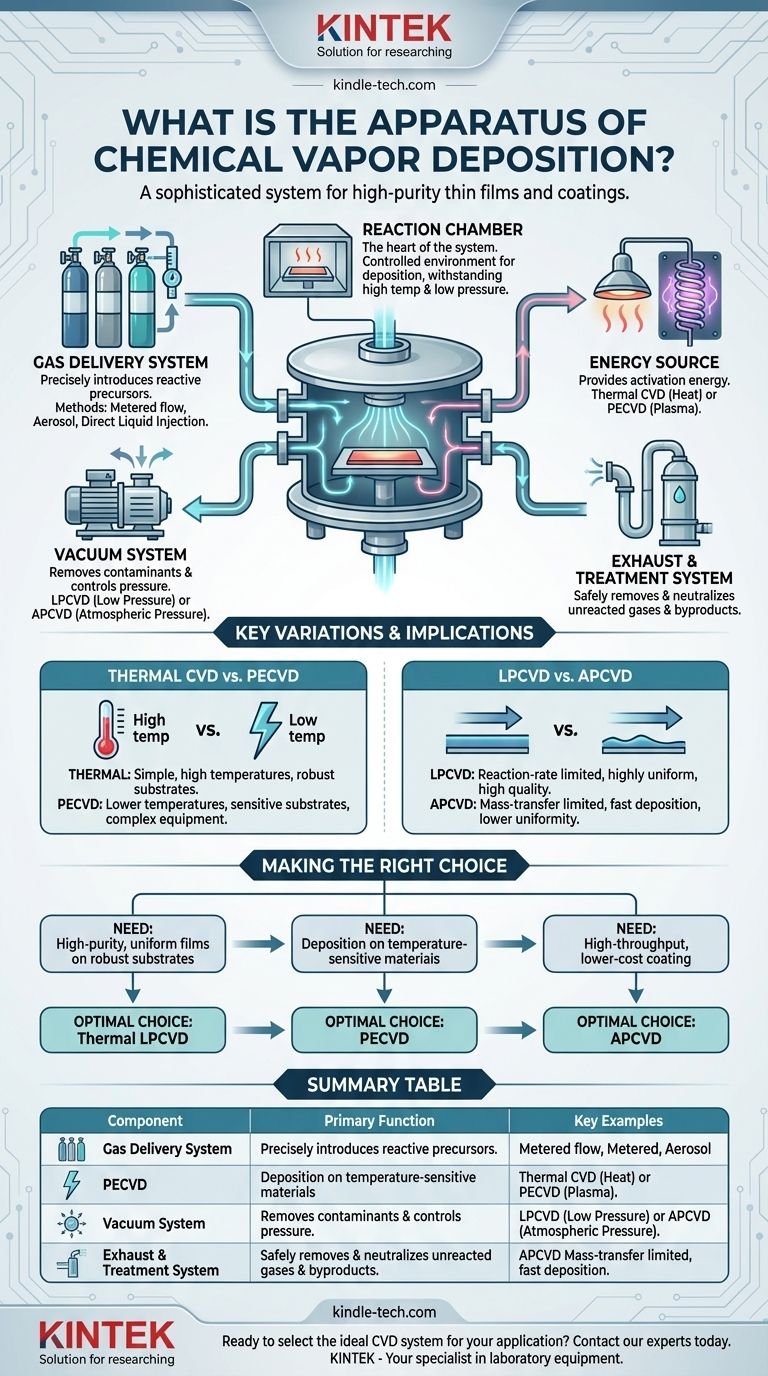

دليل مرئي
