الفرق الأساسي بين الفرن ذي القلب والفرن الخالي من القلب يكمن في بنائهما وكيفية نقلهما للطاقة. يستخدم الفرن ذو القلب، المعروف باسم فرن القناة، قلبًا حديديًا لتركيز المجال المغناطيسي في حلقة صغيرة من المعدن المنصهر. في المقابل، يقوم الفرن الخالي من القلب بتحريض الحرارة مباشرة في كامل الشحنة المعدنية الموجودة داخل البوتقة، ويعمل بدون قلب حديدي مركزي. هذا الاختلاف الهيكلي هو المحرك الأساسي لقدراتهما التشغيلية وتطبيقاتهما المتباينة للغاية.
القرار بين الفرن ذي القلب (القناة) والفرن الخالي من القلب لا يتعلق بأيهما متفوق، بل بأيهما مناسب للغرض. أفران القناة هي أخصائيو كفاءة عالية للتشغيل المستمر والاحتفاظ بالمعادن، بينما الأفران الخالية من القلب هي أدوات عمل متعددة الاستخدامات للصهر على دفعات ومرونة السبائك.
تفكيك التصاميم: ذو القلب مقابل الخالي من القلب
لفهم أي فرن يجب استخدامه، يجب عليك أولاً فهم كيفية بنائها ولماذا يهم ذلك. يشير الاسمان "ذو القلب" و "الخالي من القلب" مباشرة إلى وجود أو غياب قلب حديدي مُصفح، وهو جوهر الاختلاف في التصميم.
فرن القلب (القناة)
يعمل فرن ذو القلب، أو فرن القناة، تمامًا مثل المحول الكهربائي. يحتوي على ملف أولي ملفوف حول قلب حديدي، والذي يوجه المجال المغناطيسي بكفاءة.
الميزة الفريدة هي "ملفه الثانوي". بدلاً من ملف سلكي آخر، فإن الملف الثانوي هو حلقة واحدة ومستمرة من المعدن المنصهر نفسه، والتي تتدفق عبر قناة في المادة الحرارية.
هذا التصميم فعال للغاية لأن القلب الحديدي يضمن اقترانًا مغناطيسيًا محكمًا جدًا بين الملف الأولي وحلقة المعدن المنصهر.
الفرن الخالي من القلب
يعمل الفرن الخالي من القلب بدون أي قلب حديدي لتوجيه المجال المغناطيسي. بدلاً من ذلك، يتكون من بوتقة مصنوعة من مادة حرارية تحمل الشحنة المعدنية.
تحاط هذه البوتقة بملف نحاسي مبرد بالماء. عندما يتدفق التيار المتردد عبر هذا الملف، فإنه يولد مجالًا مغناطيسيًا قويًا يمر مباشرة عبر المعدن في الداخل.
يُحدث هذا المجال تيارات دوامية قوية داخل الشحنة بأكملها، مما يؤدي إلى تسخينها وصهرها بسرعة من الداخل إلى الخارج. كما أن تفاعل التيارات يخلق حركة تحريك طبيعية، مما يعزز درجة حرارة موحدة وتكوينًا كيميائيًا متجانسًا.
كيف يحدد التصميم التطبيق
تترجم الاختلافات الهيكلية مباشرة إلى مزايا متميزة وحالات استخدام مثالية. أحدهما مصمم للعمل الثابت والمستمر، بينما يتفوق الآخر في المهام المرنة والمتقطعة.
أفران القناة: الحافظ عالي الكفاءة
بسبب تصميمها الشبيه بالمحول عالي الكفاءة، تعتبر أفران القناة مثالية للاحتفاظ بكميات كبيرة جدًا من المعدن المنصهر عند درجة حرارة محددة لفترات طويلة.
كما أنها تستخدم لعمليات الصهر المستمرة أو طويلة الأمد، خاصة مع المعادن غير الحديدية ذات درجة الانصهار المنخفضة مثل الألومنيوم والنحاس والزنك. وتترجم كفاءتها إلى انخفاض تكاليف الطاقة في العمليات التي تعمل على مدار الساعة طوال أيام الأسبوع.
الأفران الخالية من القلب: المصهر متعدد الاستخدامات
تكمن القوة العظمى للفرن الخالي من القلب في مرونته. يمكن تشغيله من شحنة صلبة وباردة ويمكنه صهر مجموعة واسعة من المعادن، من سبائك الألومنيوم إلى الفولاذ عالي الحرارة.
هذا يجعله الفرن المفضل للمسابك التي تتطلب تغييرات متكررة في السبائك، أو تنتج المعدن على دفعات، أو تحتاج إلى صهر الخردة ذات الأشكال والأحجام المختلفة. ويعد التحريك الكهرومغناطيسي ميزة رئيسية لإنشاء سبائك دقيقة ومتجانسة.
فهم المفاضلات
لا يخلو أي تصميم من القيود. يعد فهم هذه المقايضات أمرًا بالغ الأهمية لاختيار المعدات المناسبة وتجنب المزالق التشغيلية.
متطلب "البقايا" (Heel) لأفران القناة
أكبر قيد لفرن القناة هو أنه لا يمكن تشغيله باردًا. يتطلب حلقة مستمرة من المعدن المنصهر - تُعرف باسم "البقايا" (heel) - لإكمال الدائرة الثانوية.
هذا يجعله غير عملي للغاية للتشغيل المتقطع أو التغييرات المتكررة في السبيكة التي تتم معالجتها، حيث يجب تصريف الفرن بالكامل وإعادة تشغيله بعناية باستخدام معدن منصهر من مصدر آخر.
الكفاءة الأقل للأفران الخالية من القلب
بدون قلب حديدي لتركيز المجال المغناطيسي، يكون الاقتران بين الملف والشحنة في الفرن الخالي من القلب أقل كفاءة.
هذا يعني أنها تتطلب عمومًا طاقة أكبر (كيلوواط/طن) لصهر المعدن مقارنة بفرن القناة الذي يعمل في ظل الظروف المثلى. ومع ذلك، غالبًا ما يكون هذا مقايضة مقبولة لمرونتها التشغيلية الهائلة.
تآكل المواد الحرارية والصيانة
في فرن القناة، تتركز الحرارة في القناة الصغيرة، مما يؤدي إلى "نقطة ساخنة" حرارية تسبب تآكلًا شديدًا وموضعيًا للمواد الحرارية.
في الفرن الخالي من القلب، يمكن لحركة التحريك المفيدة جدًا في علم الفلزات أن تسرع أيضًا من تآكل البطانة الحرارية للبوتقة على مساحة سطح أكبر.
اتخاذ الخيار الصحيح لعمليتك
يتطلب اختيار الفرن الصحيح فهمًا واضحًا لأهدافك الإنتاجية، والمعادن التي تتعامل معها، وإيقاع عملياتك.
- إذا كان تركيزك الأساسي هو الصهر المستمر أو الاحتفاظ بسبائك واحدة: فإن كفاءة الطاقة الفائقة لفرن القناة (ذو القلب) تجعله الخيار الحاسم للعمليات واسعة النطاق التي تعمل على مدار الساعة طوال أيام الأسبوع.
- إذا كان تركيزك الأساسي هو الصهر على دفعات، أو تغييرات متكررة في السبائك، أو المعادن ذات درجات الانصهار العالية: فإن المرونة التشغيلية، والقدرة على البدء من حالة البرودة، والفوائد الفلزية للفرن الخالي من القلب لا غنى عنها.
- إذا كان تركيزك الأساسي هو بدء تشغيل مسبك جديد أو الحاجة إلى أقصى قدر من التنوع: يوفر الفرن الخالي من القلب أوسع نافذة تشغيلية وهو المعيار لمعظم المسابك المتخصصة وسبائك.
في نهاية المطاف، قرارك هو خيار استراتيجي بين الكفاءة المتخصصة لفرن القناة والقوة متعددة الاستخدامات للفرن الخالي من القلب.
جدول الملخص:
| الميزة | فرن القلب (القناة) | الفرن الخالي من القلب |
|---|---|---|
| تصميم القلب | يستخدم قلبًا حديديًا كمحول | لا يوجد قلب حديدي؛ يستخدم ملفًا نحاسيًا مبردًا بالماء |
| الاستخدام الأساسي | الاحتفاظ وصهر مستمر لسبائك واحدة | الصهر على دفعات وتغييرات متكررة في السبائك |
| الكفاءة | عالية جدًا (عند التشغيل المستمر) | أقل من فرن القناة |
| المرونة | منخفضة (يتطلب "بقايا" من المعدن المنصهر) | عالية (يمكن البدء من شحنة باردة) |
| مثالي لـ | العمليات على مدار الساعة طوال أيام الأسبوع (مثل الألومنيوم والنحاس) | المسابك المتخصصة، الفولاذ، الصهر متعدد الاستخدامات |
هل ما زلت غير متأكد من فرن الحث المناسب لمختبرك أو مسبكك؟
يعد الاختيار بين الفرن ذي القلب والفرن الخالي من القلب أمرًا بالغ الأهمية لإنتاجيتك ونتيجتك النهائية. في KINTEK، نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية المناسبة لتحديات صهر ومعالجة المعادن المحددة لديك. يمكن لخبرائنا مساعدتك في تحليل أهدافك الإنتاجية ومتطلبات السبائك وإيقاع عملياتك للتوصية بالحل الأمثل.
دع KINTEK تمكّن عمليتك بالتكنولوجيا المناسبة. اتصل بخبرائنا اليوم للحصول على استشارة شخصية!

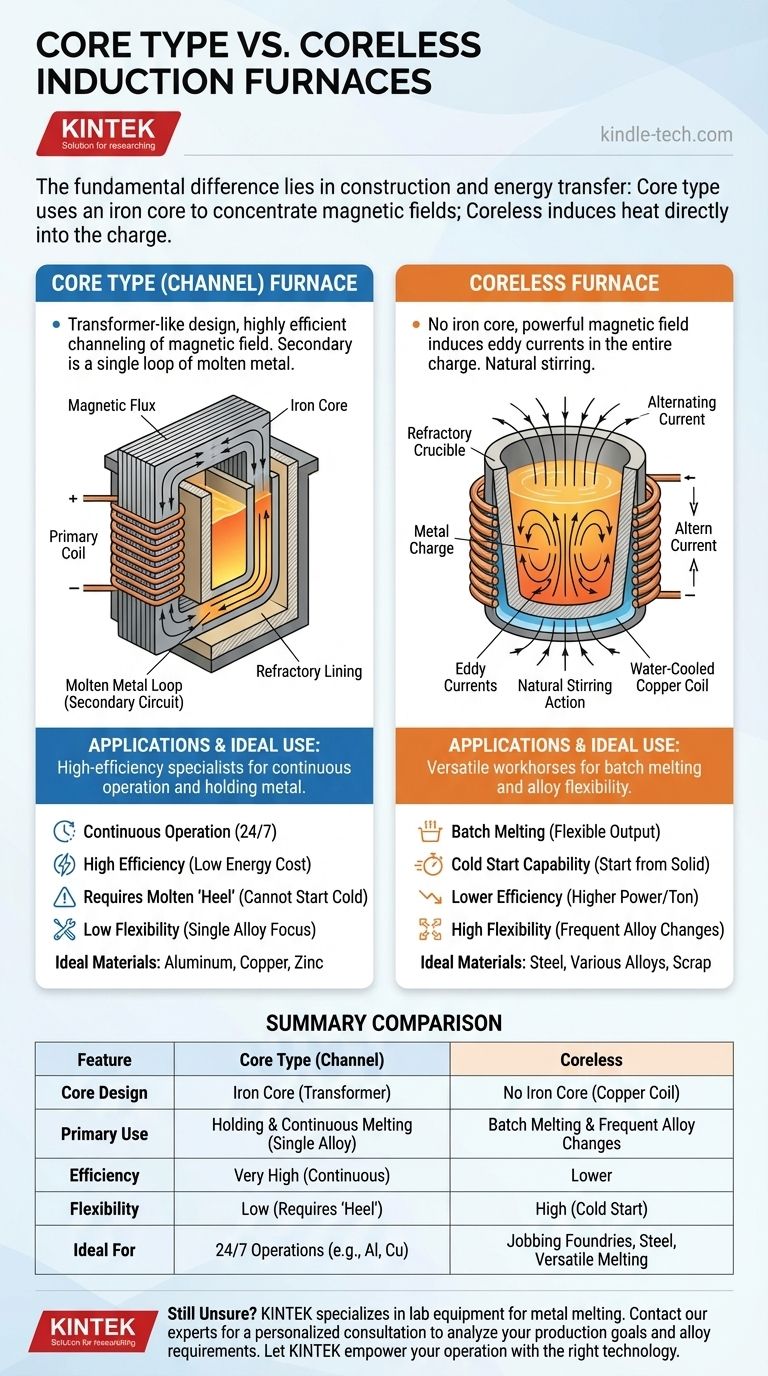

دليل مرئي
