ما الفرق بين CVD بالجدار الساخن و CVD بالجدار البارد؟ اختر النظام الصحيح لعمليتك

يكمن الاختلاف الأساسي بين الترسيب الكيميائي بالبخار (CVD) بالجدار الساخن والجدار البارد في الجزء الذي يتم تسخينه من النظام. في مفاعل CVD بالجدار الساخن، يتم تسخين غرفة المعالجة بأكملها، مما يضمن بيئة درجة حرارة موحدة للغاية. في مفاعل CVD بالجدار البارد، يتم تسخين الركيزة نفسها فقط، بينما تظل جدران الغرفة باردة.

يعد الاختيار بين نظام الجدار الساخن أو الجدار البارد مقايضة استراتيجية. يعطي CVD بالجدار الساخن الأولوية للانتظام الحراري والمعالجة الدفعية للتصنيع عالي الإنتاجية، بينما يعطي CVD بالجدار البارد الأولوية للسرعة والتسخين الانتقائي للبحث، والنمذجة السريعة، والتطبيقات الحساسة لدرجة الحرارة.

المبدأ الأساسي: إلى أين تذهب الحرارة؟

تعد طريقة توصيل الطاقة الحرارية لدفع التفاعل الكيميائي هي التمييز الأساسي بين هاتين البنيتين. ولهذا الاختيار التصميمي الواحد عواقب وخيمة على عملية الترسيب بأكملها.

CVD بالجدار الساخن: نهج الأولوية للانتظام

في نظام الجدار الساخن، يتم وضع غرفة المفاعل داخل فرن أكبر. يقوم هذا النهج "الفرني" بتسخين كل شيء - جدران الغرفة، والغاز، والركائز - إلى نفس درجة الحرارة المستهدفة.

تتفوق هذه الطريقة في إنشاء بيئة حرارية موحدة بشكل استثنائي. ولأن درجة الحرارة ثابتة في كل مكان، فهي مثالية لتغطية العديد من الركائز في وقت واحد في عملية دفعية، وهو أمر بالغ الأهمية للتصنيع بكميات كبيرة.

يعد الترسيب الكيميائي بالبخار تحت ضغط منخفض (LPCVD) تقنية شائعة غالبًا ما تستخدم تصميم الجدار الساخن لإنتاج أغشية عالية النقاء والمتجانسة مثل البولي سيليكون ونيتريد السيليكون عند درجات حرارة عالية (عادةً >600 درجة مئوية).

CVD بالجدار البارد: نهج الأولوية للدقة

في نظام الجدار البارد، يتم تطبيق التسخين مباشرة وبشكل انتقائي على حامل الركيزة أو الركيزة نفسها، غالبًا باستخدام طرق مثل التسخين بالمقاومة أو المصابيح. يتم تبريد جدران الغرفة بنشاط أو تبقى في درجة حرارة الغرفة.

يسمح هذا التسخين المستهدف بتغيرات سريعة جدًا في درجة الحرارة. يمكن للنظام التسخين والتبريد في دقائق، مما يقلل بشكل كبير من أوقات المعالجة مقارنة بالساعات المطلوبة لفرن الجدار الساخن الضخم.

وهذا يجعل CVD بالجدار البارد مثاليًا لمعالجة الرقائق الفردية، والبحث والتطوير حيث تكون هناك حاجة إلى تكرارات سريعة، ولترسيب المواد حيث يمكن أن تسبب التفاعلات غير المرغوب فيها على جدران الغرفة تلوثًا.

لماذا يهم هذا الاختلاف في الممارسة

تؤثر طريقة التسخين بشكل مباشر على سرعة العملية وجودة الفيلم وتكاليف التشغيل. يعد فهم هذه الآثار العملية أمرًا أساسيًا لاختيار الأداة المناسبة للوظيفة.

جودة ونقاء الفيلم

يمكن أن تعاني أنظمة الجدار الساخن أحيانًا من ترسيب غير مرغوب فيه على جدران الغرفة. بمرور الوقت، يمكن أن تتساقط هذه المادة وتلوث الركائز، مما يتطلب دورات تنظيف دورية تستغرق وقتًا طويلاً.

تتجنب أنظمة الجدار البارد هذه المشكلة إلى حد كبير. من خلال الحفاظ على جدران الغرفة باردة، تتفاعل الغازات الأولية فقط على سطح الركيزة الساخن، مما يؤدي إلى نقاء أعلى للفيلم وصيانة أقل للمفاعل.

سرعة العملية والإنتاجية

يوفر CVD بالجدار البارد سرعة عملية فائقة لتشغيل واحد نظرًا لقدراته السريعة في التسخين والتبريد.

ومع ذلك، غالبًا ما يوفر CVD بالجدار الساخن إنتاجية إجمالية أعلى للتصنيع القائم. يمكن أن تكون قدرته على معالجة دفعات كبيرة من الركائز في وقت واحد أكثر كفاءة للإنتاج الضخم، على الرغم من الدورات الحرارية الطويلة.

كفاءة الطاقة والتكلفة

على أساس كل تشغيل، تعد أنظمة الجدار البارد أكثر كفاءة في استخدام الطاقة. فهي تستهلك الطاقة فقط لتسخين الكتلة الصغيرة للركيزة وحاملها.

تعد مفاعلات الجدار الساخن أقل كفاءة، حيث يجب عليها تسخين غرفة الفرن الضخمة بأكملها. بينما يمكن أن تكون تكلفة التشغيل لكل رقاقة منخفضة بسبب المعالجة الدفعية، فإن التكاليف الرأسمالية الأولية وتكاليف الطاقة كبيرة.

فهم المقايضات

لا توجد طريقة متفوقة عالميًا؛ كل منها يأتي مع مجموعة مميزة من التنازلات التي تجعلها مناسبة لأهداف مختلفة.

أنظمة الجدار الساخن: عبء حصان العمل

العيب الأساسي لنظام الجدار الساخن هو كتلته الحرارية العالية. إنه بطيء الاستجابة لتغيرات درجة الحرارة، مما يجعله غير مرن للعمليات التي تتطلب دورات سريعة. كما أن الحاجة إلى التنظيف الدوري بسبب ترسيب الجدار تزيد من وقت التوقف عن العمل وتعقيد التشغيل.

أنظمة الجدار البارد: تحدي العداء

التحدي الرئيسي لأنظمة الجدار البارد هو تحقيق انتظام مثالي في درجة الحرارة عبر ركيزة كبيرة. نظرًا لأن الحرارة تُطبق مباشرة، يمكن أن تخلق الاختلافات الطفيفة تدرجات حرارية، مما قد يؤثر على اتساق الفيلم المترسب وإجهاده. وهذا يجعل تصميم المفاعل والتحكم في العملية أكثر تعقيدًا.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار بنية CVD الصحيحة كليًا على هدفك الأساسي، سواء كان حجم الإنتاج، أو مرونة البحث، أو قيود المواد.

• إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة وانتظام الفيلم: يعد نظام الجدار الساخن، مثل تلك المستخدمة في LPCVD، هو المعيار الصناعي لموثوقيته وإنتاجيته في المعالجة الدفعية.
• إذا كان تركيزك الأساسي هو البحث والتطوير، أو النمذجة السريعة: يوفر نظام الجدار البارد السرعة والمرونة والتحكم الدقيق اللازمين لتجربة مواد وعمليات جديدة.
• إذا كان تركيزك الأساسي هو الترسيب على مواد حساسة لدرجة الحرارة: يعد CVD بالجدار البارد هو الخيار الواضح، لأنه يقلل من الحمل الحراري الكلي ويمنع تلف الركيزة أو المكونات الأساسية.

في النهاية، فهم ما إذا كان يجب تسخين العملية بأكملها أو المنتج فقط هو مفتاح إتقان أهداف الترسيب الخاصة بك.

جدول الملخص:

الميزة	CVD بالجدار الساخن	CVD بالجدار البارد
طريقة التسخين	تسخين الغرفة بأكملها في فرن	تسخين الركيزة فقط؛ تظل الجدران باردة
الميزة الأساسية	انتظام ممتاز في درجة الحرارة	تسخين/تبريد سريع وسرعة معالجة
حالة الاستخدام المثالية	تصنيع دفعات بكميات كبيرة (مثل LPCVD)	البحث والتطوير، النمذجة السريعة، معالجة رقاقة واحدة
نقاء الفيلم	احتمال ترسيب الجدار والتلوث	نقاء أعلى؛ التفاعلات على الركيزة فقط
الكتلة الحرارية	عالية (تغيرات بطيئة في درجة الحرارة)	منخفضة (دورات حرارية سريعة)
كفاءة الطاقة	أقل لكل تشغيل (يسخن الغرفة بأكملها)	أعلى لكل تشغيل (يسخن الركيزة فقط)

ما زلت غير متأكد أي نظام CVD مناسب لمختبرك؟

يعد الاختيار بين CVD بالجدار الساخن والجدار البارد قرارًا حاسمًا يؤثر على كفاءة بحثك وإنتاجيتك وجودة الفيلم. يمكن لخبراء KINTEK مساعدتك في التنقل بين هذه المقايضات.

نحن نقدم حلولًا مخصصة لاحتياجات مختبرك:

• إرشادات دقيقة: سيقوم متخصصونا الفنيون بتحليل تطبيقك المحدد - سواء كان يتطلب تصنيعًا بكميات كبيرة يتطلب انتظام الجدار الساخن أو بحثًا وتطويرًا رشيقًا يحتاج إلى سرعة الجدار البارد - للتوصية بالنظام الأمثل.
• معدات عالية الجودة: تتخصص KINTEK في معدات ومستهلكات المختبرات الموثوقة، بما في ذلك أنظمة CVD المصممة للأداء والمتانة.
• دعم مستمر: من التركيب إلى الصيانة، نضمن أن تعمل معداتك بأقصى أداء، مما يقلل من وقت التوقف عن العمل ويزيد من إنتاج بحثك.

دعنا نحسن عملية الترسيب الخاصة بك معًا. اتصل بفريقنا اليوم للحصول على استشارة شخصية واكتشف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك.

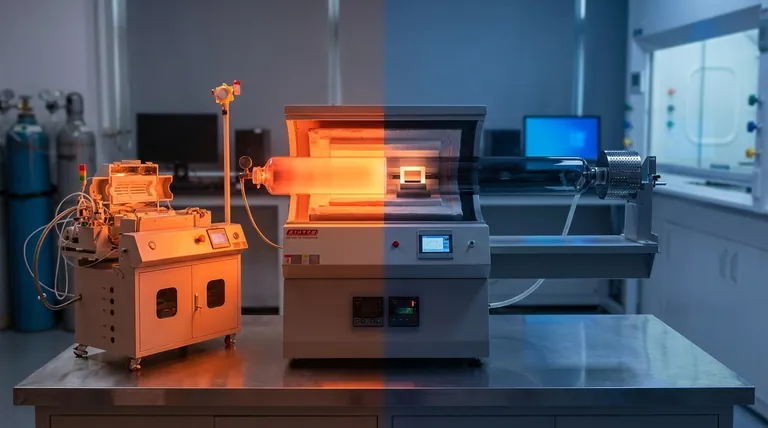

دليل مرئي
