ما هو الضغط المناسب لترسيب البخار الكيميائي المعزز بالبلازما (PECVD)؟ إتقان المعلمة الرئيسية لجودة الأغشية الرقيقة

لا يوجد ضغط واحد لترسيب البخار الكيميائي المعزز بالبلازما (PECVD)؛ بل يعمل ضمن نطاق تفريغ منخفض محدد، يتراوح عادةً من حوالي 100 ملي تور إلى بضعة تورات. يعد الضغط الفعلي معلمة عملية حرجة يتم تحسينها بعناية للمادة المحددة التي يتم ترسيبها. يتمثل دوره الأساسي في التحكم في بيئة البلازما لضمان أن يكون الفيلم الرقيق الناتج متجانسًا ممتازًا عبر الركيزة بأكملها.

على الرغم من أنه غالبًا ما يطلق عليه عملية "ضغط منخفض"، إلا أن الضغط في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو أداة ديناميكية. يتم موازنته بعناية للتحكم في طاقة ومسار الأنواع المتفاعلة، مما يؤثر بشكل مباشر على جودة الفيلم النهائي ومعدل الترسيب وتجانسه.

دور الضغط في عملية ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)

لفهم ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)، يجب أن ترى الضغط ليس كإعداد ثابت، بل كرافعة أساسية للتحكم في بيئة الترسيب. نظرًا لأن ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) يستخدم البلازما بدلاً من الحرارة العالية لدفع التفاعل، فإن الضغط داخل الغرفة يحدد سلوك تلك البلازما.

تحديد نطاق التشغيل

ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) هو في الأساس عملية ترسيب بالتفريغ. وهي تعمل في نظام ضغط منخفض مقارنة بالضغط الجوي ولكنه غالبًا ما يكون أعلى من تقنيات التفريغ الأخرى مثل ترسيب البخار الكيميائي منخفض الضغط (LPCVD).

هذا النطاق، الذي يتراوح عادةً من 100 ملي تور إلى حوالي 5 تور، بالغ الأهمية لإنشاء بلازما مستقرة من الغازات المتفاعلة والحفاظ عليها.

التأثير على متوسط ​​المسار الحر

المفهوم الفيزيائي الأكثر أهمية الذي يتحكم فيه الضغط هو متوسط ​​المسار الحر - وهو متوسط ​​المسافة التي تقطعها جزيئات الغاز أو الأيون قبل الاصطدام بجزيء آخر.

عند الضغوط المنخفضة، يكون هناك عدد أقل من جزيئات الغاز، لذا يكون متوسط ​​المسار الحر أطول. عند الضغوط الأعلى، تكون الحجرة أكثر ازدحامًا، لذا يكون متوسط ​​المسار الحر أقصر.

التأثير على البلازما والترسيب

يؤثر طول متوسط ​​المسار الحر بشكل مباشر على خصائص الفيلم. يؤدي المسار الأقصر (ضغط أعلى) إلى مزيد من الاصطدامات في الطور الغازي. يمكن أن يؤدي هذا إلى زيادة تكوين السلائف الكيميائية المتفاعلة، ولكنه يقلل أيضًا من طاقة الأيونات التي تضرب الركيزة.

المسار الأطول (ضغط أقل) يعني أن الأيونات والجذور الحرة من المرجح أن تسافر مباشرة إلى الركيزة دون اصطدام، مما يصطدم بها بطاقة أعلى.

الهدف: التجانس داخل الرقاقة

كما تذكر المراجع، يتمثل الهدف الأساسي لتحسين الضغط في تحقيق تجانس جيد داخل الرقاقة.

إذا لم يكن الضغط صحيحًا، فقد تنفد الأنواع المتفاعلة قبل وصولها إلى حواف الرقاقة، مما ينتج عنه فيلم أكثر سمكًا في المنتصف. يضمن تعديل الضغط، جنبًا إلى جنب مع تدفق الغاز وهندسة المفاعل، تغطية جميع أجزاء الركيزة بالتساوي.

فهم المفاضلات

يتضمن اختيار ضغط لعملية ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) الموازنة بين العوامل المتنافسة. سيؤدي تغيير الضغط لتحسين خاصية فيلم واحدة إلى التأثير على خاصية أخرى تقريبًا.

الضغط مقابل معدل الترسيب

بشكل عام، يمكن أن يؤدي زيادة الضغط إلى زيادة معدل الترسيب حتى نقطة معينة من خلال توفير المزيد من جزيئات المادة المتفاعلة.

ومع ذلك، إذا كان الضغط مرتفعًا جدًا، فقد يؤدي إلى تفاعلات غير مرغوب فيها في الطور الغازي، مما يشكل جزيئات ("غبار") تسقط على الركيزة وتخلق عيوبًا في الفيلم.

الضغط مقابل جودة الفيلم والتوتر

غالبًا ما ينتج عن الضغوط المنخفضة أغشية ذات كثافة أعلى. يمكن للطاقة الحركية الأعلى للأيونات الواردة (بسبب متوسط ​​المسار الحر الأطول) أن "تضغط" الفيلم المتنامي، مما يقلل من الفراغات.

ومع ذلك، يمكن أن يؤدي قصف الأيونات هذا أيضًا إلى زيادة الإجهاد الانضغاطي داخل الفيلم. بالنسبة لبعض التطبيقات، لا سيما في البصريات أو الأنظمة الكهروميكانيكية الدقيقة (MEMS)، يعد التحكم في هذا الإجهاد أمرًا بالغ الأهمية.

ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) مقابل طرق ترسيب البخار الكيميائي الأخرى

من المفيد وضع ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) في سياقه. إن ضغط التشغيل الخاص به أعلى بشكل عام من ترسيب البخار الكيميائي منخفض الضغط (LPCVD)، والذي يمكن أن يعمل في نطاق أقل من 100 ملي تور.

مقارنة بـ ترسيب البخار الكيميائي عند الضغط الجوي (APCVD)، الذي يعمل عند حوالي 760 تور، فإن ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) هو عملية ذات ضغط أقل بكثير. يتيح استخدام البلازما لترسيب البخار الكيميائي المعزز بالبلازما (PECVD) تحقيق أغشية عالية الجودة في درجات حرارة أقل من هذه الطرق الأخرى.

تحسين الضغط لهدف الترسيب الخاص بك

يتم تحديد الضغط المثالي من خلال النتيجة المرجوة. لا يوجد إعداد "أفضل" عالمي؛ يجب تحسينه بشكل مشترك مع طاقة التردد اللاسلكي (RF) ودرجة الحرارة وتدفقات الغاز للوصفة المحددة الخاصة بك.

• إذا كان تركيزك الأساسي هو فيلم كثيف وعالي الجودة: ابدأ بضغط أقل لزيادة طاقة الأيونات، ولكن راقب إجهاد الفيلم بعناية.
• إذا كان تركيزك الأساسي هو معدل ترسيب مرتفع: جرب ضغطًا أعلى، ولكن راقب ظهور تكوين الجسيمات وانخفاض التجانس.
• إذا كان تركيزك الأساسي هو الحد الأدنى من إجهاد الفيلم: قد يكون النطاق المتوسط ​​أو الضغط الأعلى مرغوبًا لتقليل قصف الأيونات وتعزيز ترسيب "كيميائي" أكثر.

في نهاية المطاف، تعني إتقان عملية ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) التعامل مع الضغط كأداة دقيقة لتحديد فيزياء البلازما وكيمياء الترسيب.

جدول ملخص:

الجانب	تأثير الضغط المنخفض	تأثير الضغط العالي
متوسط ​​المسار الحر	أطول	أقصر
طاقة الأيونات	أعلى	أدنى
كثافة الفيلم	أعلى	أدنى
معدل الترسيب	أدنى	أعلى (حتى نقطة معينة)
التحكم في التجانس	حاسم	حاسم

هل أنت مستعد لتحسين عملية ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) الخاصة بك للحصول على أغشية رقيقة فائقة؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات المتقدمة والمواد الاستهلاكية المصممة خصيصًا لتحديات الترسيب الفريدة لمختبرك. يمكن لخبرتنا في العمليات المعززة بالبلازما أن تساعدك في تحقيق التوازن المثالي بين الضغط والطاقة وكيمياء الغاز للحصول على تجانس وكثافة وجودة استثنائية للفيلم.

سواء كنت تقوم بتطوير مواد جديدة أو تحسين وصفة موجودة، فإن فريقنا موجود لدعم نجاحك. اتصل بنا اليوم لمناقشة كيف يمكن لحلول KINTEK تعزيز قدراتك في ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) ودفع أبحاثك إلى الأمام.

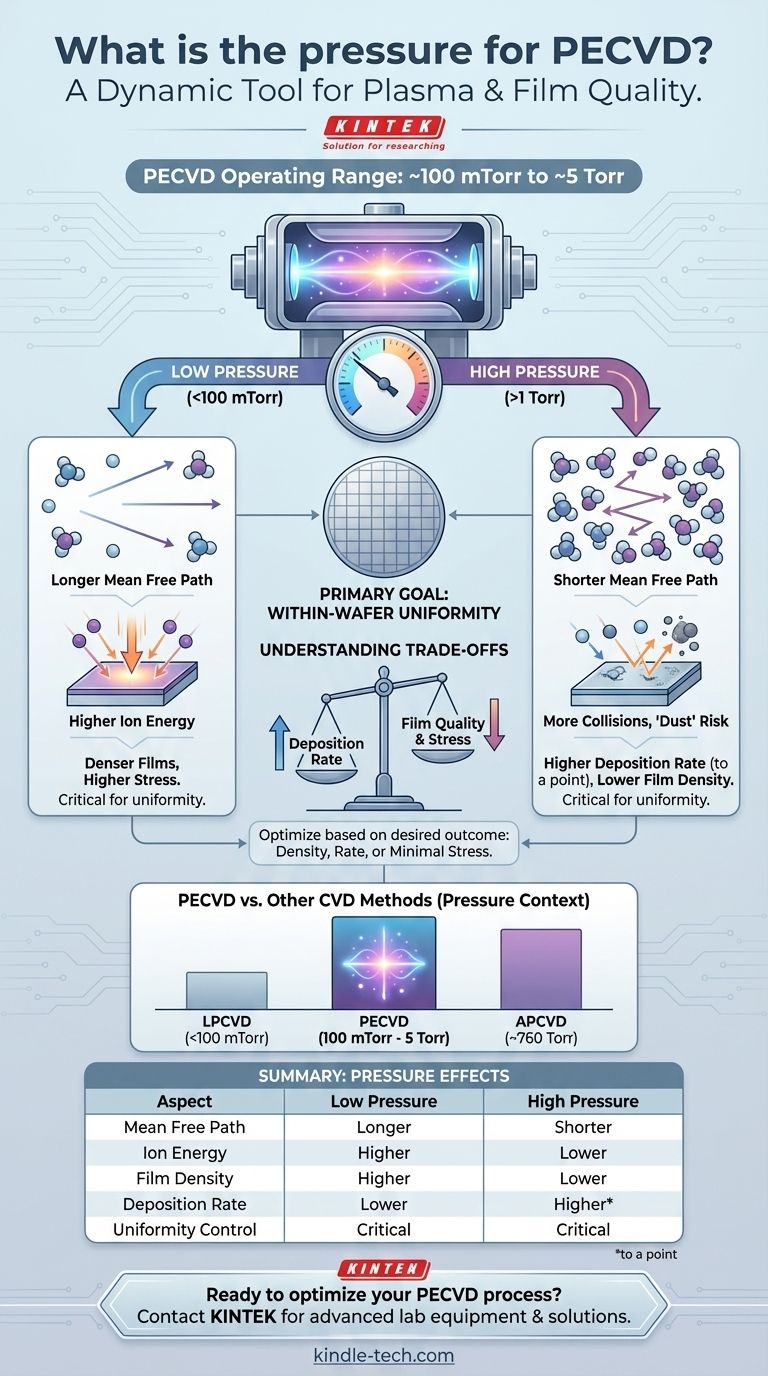

دليل مرئي
