ما هي عملية فرن الحزام الشبكي؟ تحقيق معالجة حرارية متسقة وعالية الإنتاجية

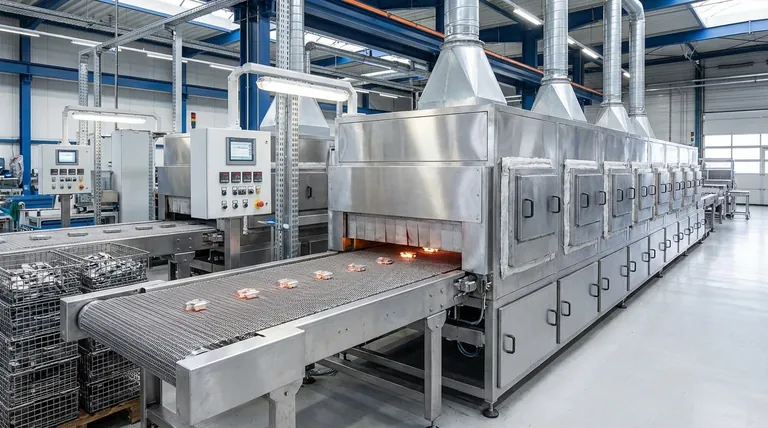

في جوهره، فرن الحزام الشبكي هو نظام آلي للمعالجة الحرارية المستمرة. يعمل عن طريق نقل الأجزاء على حزام ناقل متحرك عبر سلسلة من مناطق التسخين والتبريد التي يتم التحكم فيها بدقة. يضمن هذا التصميم أن يتلقى كل جزء نفس المعالجة الحرارية تمامًا، مما يؤدي إلى نتائج متسقة وقابلة للتكرار بدرجة عالية.

تكمن الميزة الأساسية لفرن الحزام الشبكي في قدرته على تحويل المعالجات الحرارية المعقدة إلى عملية خط إنتاج سلسة ومستمرة ومؤتمتة للغاية. إنه مصمم للاتساق والكفاءة، خاصة عند معالجة كميات كبيرة من المكونات الصغيرة إلى المتوسطة الحجم.

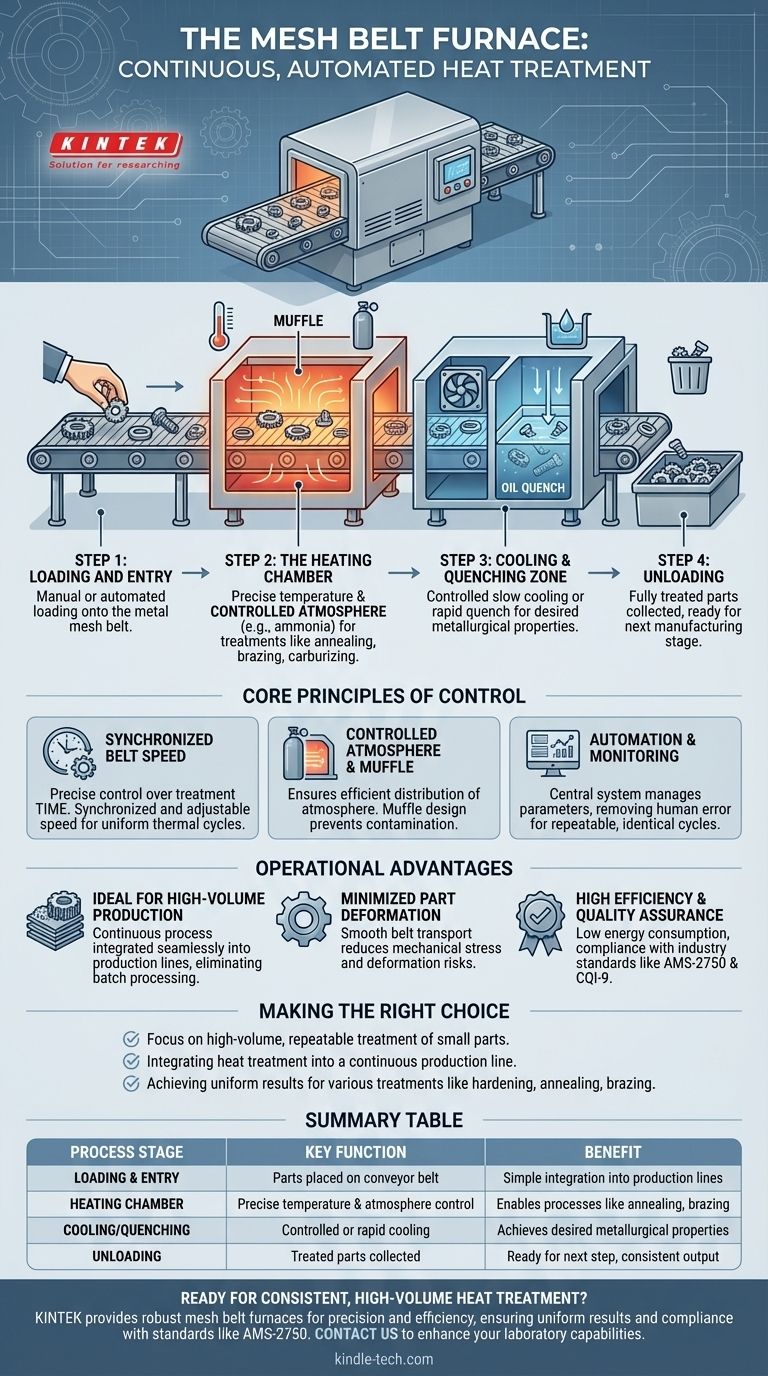

تفكيك العملية المستمرة

رحلة المكون عبر فرن الحزام الشبكي هي تسلسل يتم التحكم فيه بدقة. تم تصميم العملية بأكملها لتكون عملية "بدون تدخل يدوي" بمجرد اكتمال التحميل الأولي.

الخطوة 1: التحميل والدخول

توضع الأجزاء على حزام النقل الشبكي المعدني في مقدمة الفرن. هذه إحدى النقاط القليلة التي تتطلب تدخلًا يدويًا، حيث يقوم المشغلون بتحميل المكونات التي تحتاج إلى معالجة.

الخطوة 2: غرفة التسخين

ينقل الحزام الأجزاء من منطقة التحميل مباشرة إلى غرفة التسخين، والتي غالبًا ما تكون غرفة داخلية واقية تسمى الكُمّ. هنا، يتم رفع درجة حرارة الأجزاء إلى درجة حرارة محددة مطلوبة للمعالجة المرغوبة، مثل التلدين أو التصليد أو اللحام بالنحاس.

تُملأ هذه الغرفة بجو مُتحكم فيه، مثل غاز الأمونيا، لتسهيل عمليات كيميائية حرارية محددة مثل الكربنة أو لمنع الأكسدة أثناء التسخين.

الخطوة 3: منطقة التبريد والإخماد

بعد قضاء فترة زمنية دقيقة في الحرارة، تُنقل الأجزاء إلى منطقة التبريد. يمكن أن يكون هذا التبريد عملية بطيئة ومتحكم فيها أو إخمادًا سريعًا، غالبًا في الزيت، اعتمادًا على الخصائص المعدنية المطلوبة في المنتج النهائي.

الخطوة 4: التفريغ

تخرج الأجزاء المعالجة بالكامل من الطرف الخلفي للفرن على حزام النقل. ثم يتم جمعها، إما يدويًا أو بواسطة نظام آلي، لتكون جاهزة للمرحلة التالية من التصنيع.

المبادئ الأساسية للتحكم والاتساق

تأتي فعالية فرن الحزام الشبكي من تحكمه الدقيق في المتغيرات الثلاثة الحاسمة للمعالجة الحرارية: الوقت ودرجة الحرارة والجو.

سرعة الحزام المتزامنة

تُعد سرعة الحزام هي التحكم الأساسي في وقت المعالجة. إنها متزامنة بالكامل وقابلة للتعديل على نطاق واسع، مما يسمح للمشغلين بتحديد المدة التي يقضيها الجزء في كل منطقة تسخين وتبريد بدقة. وهذا يضمن أن كل مكون يتلقى نفس الدورة الحرارية تمامًا.

الجو المتحكم فيه وتصميم الكُمّ

يُعد كُمّ الفرن مكونًا حاسمًا يحتوي على الجو المتحكم فيه. وهو مدعوم بعناصر خزفية لضمان عمر خدمة طويل ومنع التلوث. يسمح هذا التصميم بتوزيع فعال للغاية للجو، وهو أمر ضروري للحصول على نتائج موحدة في عمليات مثل الكربنة النيتروجينية.

الأتمتة والمراقبة

يتم عادةً أتمتة الخط التكنولوجي بأكمله ومراقبته بواسطة نظام تحكم مركزي. يدير هذا النظام سرعة الحزام، وملفات تعريف درجة الحرارة، وتكوين الجو، مما يزيل مخاطر الأخطاء البشرية ويضمن أن كل دورة متطابقة وقابلة للتكرار.

فهم المزايا التشغيلية

يوفر تصميم فرن الحزام الشبكي العديد من الفوائد الرئيسية التي تجعله خيارًا مفضلًا لبيئات تصنيع محددة.

مثالي للإنتاج بكميات كبيرة

الطبيعة المستمرة للعملية تجعلها مناسبة تمامًا لمعالجة كميات كبيرة من العناصر الصغيرة. تتكامل بسلاسة في خطوط الإنتاج، مما يلغي المعالجة الدفعية لأنواع الأفران الأخرى.

تقليل تشوه الأجزاء

نظرًا لأن الأجزاء تُحمل بسلاسة على حزام، فإن خطر الإجهاد الميكانيكي والتشوه يقل بشكل كبير مقارنة بطرق المناولة الأخرى. كما يساعد دوران زيت الإخماد الفعال في تقليل الصدمة الحرارية.

كفاءة عالية وضمان الجودة

تم تصميم هذه الأفران لاستهلاك منخفض للطاقة وتم بناؤها لتتوافق مع معايير الصناعة الصارمة مثل AMS-2750 (قياس الحرارة) و CQI-9 (تقييم نظام المعالجة الحرارية). وهذا يضمن مستوى عالٍ من مراقبة الجودة وموثوقية العملية.

اتخاذ القرار الصحيح لهدفك

لتحديد ما إذا كانت هذه العملية تناسب احتياجاتك، ضع في اعتبارك هدفك التشغيلي الأساسي.

• إذا كان تركيزك الأساسي هو المعالجة المتكررة بكميات كبيرة للأجزاء الصغيرة: توفر العملية المستمرة والآلية للفرن اتساقًا لا مثيل له على نطاق واسع.
• إذا كان تركيزك الأساسي هو دمج المعالجة الحرارية في خط إنتاج مستمر: تم تصميم هذا الفرن للتخلص من المعالجة الدفعية وتبسيط سير عملك.
• إذا كان تركيزك الأساسي هو تحقيق نتائج موحدة لمختلف المعالجات مثل التصليد أو التلدين أو اللحام بالنحاس: فإن التحكم الدقيق في الوقت ودرجة الحرارة والجو يجعله حلاً متعدد الاستخدامات وموثوقًا للغاية.

في النهاية، يُعد فرن الحزام الشبكي أداة قوية لتحقيق نتائج معدنية موحدة في بيئة تصنيع عالية الإنتاجية.

جدول الملخص:

مرحلة العملية	الوظيفة الرئيسية	المنفعة
التحميل والدخول	توضع الأجزاء على حزام النقل	تكامل بسيط في خطوط الإنتاج
غرفة التسخين	تحكم دقيق في درجة الحرارة في جو متحكم فيه	يمكّن عمليات مثل التلدين، اللحام بالنحاس، والكربنة
التبريد/الإخماد	تبريد متحكم فيه أو سريع (مثل إخماد الزيت)	يحقق الخصائص المعدنية المطلوبة
التفريغ	تُجمع الأجزاء المعالجة	جاهزة للخطوة التصنيعية التالية، تضمن إنتاجًا متسقًا
