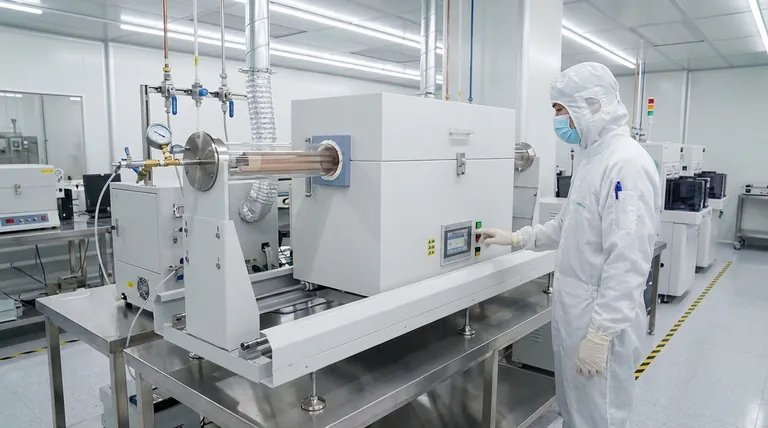

ما هي عملية الفرن في أشباه الموصلات؟ إتقان الأكسدة الحرارية والانتشار والتلدين

في تصنيع أشباه الموصلات، الفرن هو غرفة معالجة عالية الحرارة تستخدم لتعديل الخصائص الكيميائية والكهربائية لرقائق السيليكون بدقة. لا تقتصر هذه العمليات الحرارية على التسخين فحسب؛ بل تتضمن درجات حرارة محكمة بعناية، وأجواء غازية، وفترات زمنية لأداء ثلاث وظائف حاسمة: نمو طبقات عازلة عالية الجودة (الأكسدة)، وإدخال الشوائب لتغيير الموصلية (الانتشار)، وإصلاح التلف البلوري (التلدين).

الغرض الأساسي من الفرن ليس مجرد تسخين الرقاقة، بل استخدام الطاقة الحرارية كأداة لتغيير التركيب الذري للسيليكون عمدًا، مما يتيح إنشاء اللبنات الأساسية للدوائر المتكاملة.

الوظيفة الأساسية: التحكم الحراري الدقيق

فرن أشباه الموصلات هو أكثر بكثير من مجرد فرن بسيط. إنه أداة هندسية على المستوى الذري حيث الحرارة هي المحفز الأساسي للتغيير.

تخضع العملية بأكملها لوصفة دقيقة تحدد تدرجات درجة الحرارة، وأوقات الاستقرار، وتراكيب الغاز، ومعدلات التدفق. حتى الانحرافات الطفيفة يمكن أن تعرض أداء وموثوقية الرقاقة الدقيقة النهائية للخطر.

الأكسدة: تنمية البوابة

العملية الأساسية للفرن هي الأكسدة الحرارية. تتضمن هذه العملية تسخين رقاقة سيليكون في بيئة تحتوي على الأكسجين أو بخار الماء.

تتسبب هذه العملية في نمو طبقة من ثاني أكسيد السيليكون (SiO₂)—وهو عازل مستقر وموحد للغاية—على سطح الرقاقة. هذه الطبقة الأكسيدية حاسمة؛ فهي تعمل كـ عازل البوابة في ترانزستور MOSFET، وهو الحاجز الرقيق الذي يتحكم في تدفق الإلكترونات. تحدد جودة وسمك هذه الطبقة بشكل مباشر أداء الترانزستور.

الانتشار: إدخال الشوائب

لإنشاء ترانزستورات وظيفية، يجب تغيير الموصلية الكهربائية لمناطق محددة من السيليكون. يتم تحقيق ذلك عن طريق إدخال ذرات الشوائب، المعروفة باسم المنشطات، في الشبكة البلورية للسيليكون.

يسهل الفرن الانتشار، حيث توفر درجات الحرارة العالية الطاقة اللازمة لذرات المنشطات (مثل الفوسفور للنوع n أو البورون للنوع p) للانتقال من سطح الرقاقة إلى عمق السيليكون. من خلال التحكم في درجة الحرارة والوقت، يمكن للمهندسين تحديد عمق وتركيز هذه المناطق المشوبة بدقة، وتشكيل هياكل المصدر والمصرف والبئر للترانزستور.

التلدين: الشفاء والتنشيط

تتسبب عمليات مثل زرع الأيونات، حيث يتم إطلاق المنشطات جسديًا في الرقاقة، في تلف كبير للتركيب البلوري للسيليكون. كما أن الذرات المزروعة لا تكون في البداية في المواقع الشبكية الصحيحة لتكون نشطة كهربائيًا.

التلدين هو عملية حرارية تستخدم لإصلاح هذا التلف. من خلال تسخين الرقاقة إلى درجة حرارة معينة، يمكن لذرات السيليكون أن تعيد ترتيب نفسها مرة أخرى في شبكة بلورية مستقرة. تسمح هذه الطاقة الحرارية نفسها أيضًا لذرات المنشطات المزروعة بالانتقال إلى المواقع الصحيحة وتصبح "نشطة" كهربائيًا، مما يجعل المنطقة المشوبة وظيفية.

فهم بنية الفرن

تستخدم المصانع الحديثة بشكل أساسي نوعين من أنظمة الأفران، كل منها مصمم لزيادة التحكم وتقليل التلوث.

الأفران الرأسية مقابل الأفقية

بينما استخدمت المصانع القديمة الأفران الأفقية حيث كانت الرقائق تُعالج وهي مستلقية، فإن التصنيع الحديث يستخدم بشكل كبير الأفران الرأسية. في الفرن الرأسي، تُكدس الرقائق فوق بعضها البعض في "قارب" من الكوارتز.

يوفر هذا التوجيه الرأسي توحيدًا ممتازًا لدرجة الحرارة عبر الرقائق ويقلل بشكل كبير من خطر تلوث الجسيمات، حيث من المرجح أن تسقط الجسيمات إلى قاع الغرفة بدلاً من السقوط على أسطح الرقائق.

الدور الحاسم لأنبوب الكوارتز

لا توضع الرقائق مباشرة في الفرن نفسه. بدلاً من ذلك، يتم تحميلها في أنبوب كوارتز فائق النقاء.

يعزل هذا الأنبوب الرقائق عن عناصر التسخين المعدنية والبيئة الخارجية، مما يخلق جوًا نقيًا ومتحكمًا فيه. نقاء الكوارتز أمر بالغ الأهمية، حيث أن أي ملوثات تتسرب من الأنبوب عند درجات حرارة عالية يمكن أن تنتشر في السيليكون وتدمر الأجهزة.

المقايضات الحاسمة

ينطوي استخدام الفرن على توازن دقيق بين العوامل المتنافسة. هذه المقايضات أساسية لعمل مهندس العمليات.

الميزانية الحرارية: مورد محدود

تستهلك كل خطوة عالية الحرارة جزءًا من الميزانية الحرارية للرقاقة. هذا هو إجمالي المعالجة الحرارية التي يمكن أن تتحملها الرقاقة قبل أن تتأثر الخطوات السابقة سلبًا.

على سبيل المثال، يمكن أن تتسبب عملية التلدين في مرحلة متأخرة في انتشار المنشطات من خطوة انتشار سابقة أكثر من المقصود، مما يؤدي إلى طمس حواف الترانزستور وتغيير أدائه. تعد إدارة الميزانية الحرارية عبر عشرات الخطوات أحد أكثر التحديات تعقيدًا في تكامل العمليات.

التلوث مقابل درجة الحرارة

تسرع درجات الحرارة العالية كل شيء، بما في ذلك حركة الملوثات غير المرغوب فيها. يمكن لذرة معدنية واحدة تنتشر في المنطقة النشطة للترانزستور أن تخلق مسار تسرب وتتسبب في فشل الجهاز.

هذا يفرض تركيزًا لا هوادة فيه على النظافة، من نقاء غازات العملية إلى مادة أنبوب الفرن ومعدات مناولة الرقائق.

الإنتاجية مقابل التوحيد

توفر أفران الدفعات، التي تعالج 100-150 رقاقة في المرة الواحدة، إنتاجية عالية، وهو أمر ضروري للتصنيع الفعال من حيث التكلفة. ومع ذلك، فإن ضمان أن كل رقاقة في الدفعة تمر بنفس الملف الحراري تمامًا يمثل تحديًا هندسيًا كبيرًا.

يمكن أن تؤدي الاختلافات الصغيرة في درجة الحرارة من أعلى الدفعة إلى أسفلها إلى اختلافات طفيفة في سمك الأكسيد أو عمق الوصلة، مما يؤثر على اتساق الرقاقة.

اتخاذ القرار الصحيح لهدفك

يعد فهم عمليات الفرن أمرًا أساسيًا لربط فيزياء الأجهزة بواقع التصنيع.

• إذا كان تركيزك الأساسي هو تكامل العمليات: فإن اهتمامك الرئيسي هو إدارة الميزانية الحرارية التراكمية لضمان تحقيق كل خطوة حرارية هدفها دون الإخلال بنتائج الخطوات السابقة.
• إذا كان تركيزك الأساسي هو فيزياء الأجهزة: يجب أن تدرك أن أكسدة الفرن والانتشار يخلقان بشكل مباشر الهياكل الفيزيائية—أكسيد البوابة والوصلات المشوبة—التي تحكم سلوك الترانزستور وأدائه.
• إذا كان تركيزك الأساسي هو عائد التصنيع: فإن هدفك هو ضمان توحيد العملية وتقليل التلوث داخل الفرن لإنتاج أجهزة متسقة وموثوقة عبر كل رقاقة في كل دفعة.

في النهاية، إتقان الفرن هو إتقان الفن الأساسي لتحويل السيليكون النقي إلى دائرة متكاملة معقدة.

جدول الملخص:

العملية	الوظيفة الرئيسية	النتيجة
الأكسدة	تنمية طبقة ثاني أكسيد السيليكون العازلة (SiO₂)	تشكل عازل البوابة للترانزستورات
الانتشار	إدخال ذرات الشوائب لتغيير الموصلية	إنشاء مناطق المصدر والمصرف والبئر
التلدين	إصلاح التلف البلوري وتنشيط الشوائب	شفاء الرقائق بعد زرع الأيونات
