في جوهرها، عملية التبخير الحراري هي عملية مباشرة تستخدم لإنشاء أغشية رقيقة للغاية. إنها شكل من أشكال الترسيب الفيزيائي للبخار (PVD) حيث يتم تسخين مادة المصدر في غرفة تفريغ عالية حتى تتبخر. ثم ينتقل هذا البخار ويتكثف على سطح أكثر برودة، يُعرف بالركيزة، مكونًا غشاءً رقيقًا صلبًا وموحدًا.
المبدأ الأساسي للتبخير الحراري هو تغيير الطور: يتم تحويل مادة صلبة إلى بخار باستخدام الطاقة الحرارية ثم تعود إلى الحالة الصلبة عندما تترسب على الركيزة. يجب أن تتم هذه العملية بأكملها في فراغ لضمان نقاء وجودة الفيلم الناتج.
المبادئ الأساسية للعملية
لفهم التبخير الحراري حقًا، من الضروري تقسيم المراحل الرئيسية والبيئة التي تحدث فيها. كل خطوة حاسمة لإنشاء فيلم رقيق عالي الجودة بنجاح.
دور الفراغ العالي
تتم العملية بأكملها داخل غرفة تفريغ محكمة الإغلاق. الفراغ العالي (الضغط المنخفض) أمر بالغ الأهمية لسببين.
أولاً، إنه يزيل الغازات الجوية مثل الأكسجين والنيتروجين، والتي يمكن أن تتفاعل مع البخار الساخن وتلوث الفيلم النهائي.
ثانياً، يسمح للذرات المتبخرة بالانتقال مباشرة من المصدر إلى الركيزة في مسار "خط البصر" دون الاصطدام بجزيئات الغاز الأخرى. وهذا يضمن عملية ترسيب فعالة ويمكن التنبؤ بها.
مصدر التسخين ومادة المصدر
توضع المادة المراد ترسيبها، غالبًا على شكل حبيبات أو مسحوق، في وعاء. هذا الوعاء هو أيضًا عنصر التسخين.
يُشار إلى هذا العنصر عادةً باسم "القارب" أو "السلة" أو "الملف" ويصنع من مادة ذات نقطة انصهار عالية جدًا، مثل التنجستن.
مرحلة التبخير
يمرر تيار كهربائي عالي عبر القارب. نظرًا لمقاومته الكهربائية، يسخن القارب بسرعة، ويصل إلى درجات حرارة عالية بما يكفي لإذابة ثم تبخير مادة المصدر.
لهذا السبب غالبًا ما تسمى هذه التقنية التبخير المقاوم - فهي تعتمد على المقاومة الكهربائية لتوليد الطاقة الحرارية المطلوبة.
مرحلة الترسيب
بمجرد تبخرها، توجد المادة على شكل بخار أو سحابة من الذرات داخل الغرفة. تنتقل هذه الذرات إلى الخارج من المصدر.
عندما تصل إلى الركيزة الأكثر برودة، والتي توضع بشكل استراتيجي فوق المصدر، فإنها تفقد طاقتها وتتكثف، وتتحول من غاز إلى صلب مرة أخرى. طبقة تلو الأخرى، تتراكم هذه الذرات لتشكل الفيلم الرقيق المطلوب.
التطبيقات والمواد الشائعة
التبخير الحراري هو تقنية متعددة الاستخدامات وشائعة الاستخدام، خاصة لبساطتها وفعاليتها مع مواد معينة.
المواد المستخدمة
هذه الطريقة فعالة للغاية لترسيب العناصر الذرية النقية، مثل المعادن كالألمنيوم والذهب والكروم، بالإضافة إلى بعض اللافلزات. يمكن استخدامها أيضًا لبعض الجزيئات مثل الأكاسيد والنتريدات البسيطة.
الاستخدامات الصناعية الرئيسية
العملية هي حجر الزاوية في صناعة الإلكترونيات لإنشاء طبقات موصلة كهربائيًا. ستجد أغشية مصنوعة بالتبخير الحراري في شاشات OLED والخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة.
فهم المفاضلات
لا توجد تقنية ترسيب واحدة مثالية لكل تطبيق. فهم مزايا وقيود التبخير الحراري أمر أساسي لاستخدامه بفعالية.
المزايا: البساطة والتكلفة
معدات التبخير الحراري بسيطة نسبيًا وأقل تكلفة مقارنة بطرق PVD الأكثر تعقيدًا مثل الرش. وهذا يجعلها تقنية سهلة الوصول للغاية لكل من البحث والإنتاج الصناعي.
القيود: قيود المواد
القيود الأساسية هي طريقة التسخين. إنها غير مناسبة للمواد ذات درجات حرارة التبخير العالية للغاية التي تتجاوز نقطة انصهار القارب المقاوم نفسه.
علاوة على ذلك، قد يكون من الصعب ترسيب المركبات أو السبائك المعقدة، حيث قد تتبخر مكوناتها بمعدلات مختلفة، مما يغير تركيبة الفيلم النهائي.
بديل شائع: التبخير بشعاع الإلكترون (E-Beam Evaporation)
بالنسبة للمواد ذات نقاط الانصهار الأعلى، غالبًا ما تستخدم تقنية ذات صلة تسمى التبخير بشعاع الإلكترون (e-beam). بدلاً من القارب المقاوم، تستخدم شعاعًا عالي الطاقة من الإلكترونات لتسخين وتبخير مادة المصدر، مما يسمح بدرجات حرارة أعلى بكثير.
اتخاذ الخيار الصحيح لهدفك
يعتمد اختيار طريقة الترسيب بالكامل على مادتك وميزانيتك والخصائص المطلوبة للفيلم النهائي.
- إذا كان تركيزك الأساسي هو الترسيب الفعال من حيث التكلفة للمعادن النقية: فإن التبخير الحراري هو خيار ممتاز وموثوق للغاية.
- إذا كان تركيزك الأساسي هو ترسيب المعادن المقاومة للحرارة أو السبائك المعقدة: يجب عليك البحث في التبخير بشعاع الإلكترون أو الرش لتحقيق تحكم أفضل ودرجات حرارة أعلى.
- إذا كان تركيزك الأساسي هو طلاء شكل ثلاثي الأبعاد معقد بشكل موحد: قد تحتاج إلى استكشاف تقنية غير خطية للرؤية مثل الترسيب الكيميائي للبخار (CVD).
في النهاية، يظل التبخير الحراري تقنية أساسية في علم المواد، وذات قيمة لبساطتها في تحويل مصدر صلب إلى فيلم رقيق دقيق وفعال.

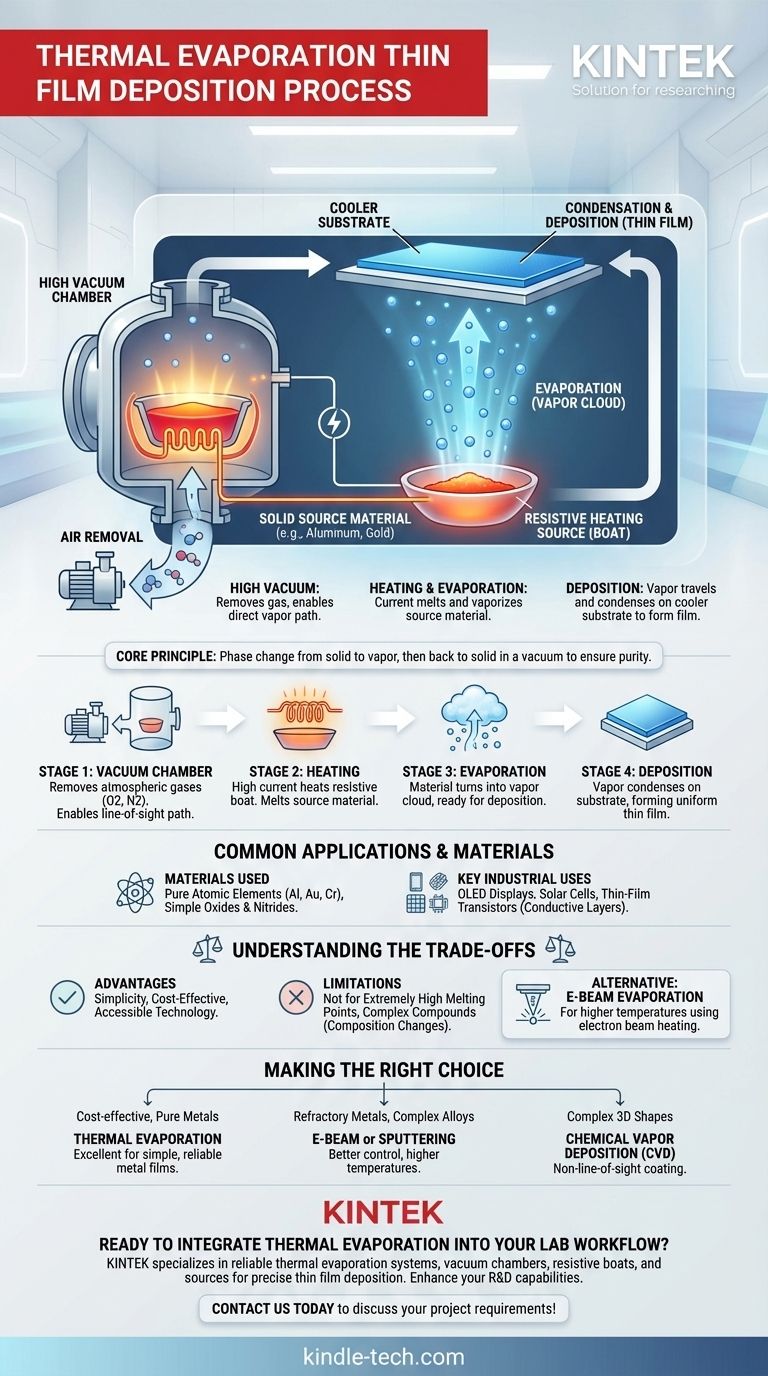

جدول الملخص:
| المرحلة | الإجراء الرئيسي | الغرض |
|---|---|---|
| 1. غرفة التفريغ | يتم إزالة الهواء لإنشاء فراغ عالٍ. | يمنع التلوث؛ يتيح انتقال البخار المباشر "خط البصر". |
| 2. التسخين | يتم تسخين قارب مقاوم (مثل التنجستن) بتيار كهربائي عالٍ. | يذيب ويبخر مادة المصدر (مثل الألومنيوم، الذهب). |
| 3. التبخير | تتحول مادة المصدر إلى سحابة بخار. | ينشئ تيارًا من الذرات جاهزًا للترسيب. |
| 4. الترسيب | ينتقل البخار ويتكثف على ركيزة أكثر برودة. | يشكل طبقة رقيقة صلبة وموحدة طبقة بعد طبقة. |
