ما هي درجة حرارة التلدين الحراري السريع؟ إتقان المعالجة عالية الحرارة وقصيرة المدة

عادةً ما يعمل التلدين الحراري السريع (RTA) في درجات حرارة عالية للغاية، وتتراوح عمومًا بين 700 درجة مئوية تقريبًا و 1250 درجة مئوية (1000–1500 كلفن). يتم تطبيق هذه الحرارة المكثفة لبضع ثوانٍ فقط لتنشيط تغييرات فيزيائية أو كيميائية محددة في المادة، تليها عملية تبريد سريعة أو "إخماد".

المبدأ الأساسي لـ RTA ليس فقط درجة حرارته العالية، ولكن المزيج الدقيق بين الحرارة المكثفة والمدة القصيرة للغاية. يقلل هذا من "الميزانية الحرارية" الإجمالية، مما يسمح بالتغييرات المطلوبة في المواد مع منع الانتشار والتلف غير المرغوب فيه الذي قد يحدث مع التسخين المطول.

دور التلدين الحراري السريع (RTA) في التصنيع الحديث

لفهم سبب ضرورة هذه الدرجات الحرارة العالية، يجب أن ننظر إلى المشاكل المحددة التي صُمم RTA لحلها في تصنيع أشباه الموصلات. إنها أداة لتوفير جرعة مستهدفة جدًا من الطاقة الحرارية.

تنشيط المنشطات وإصلاح الضرر

بعد زرع الأيونات (المنشطات) في رقاقة سيليكون لتغيير خصائصها الكهربائية، تترك الشبكة البلورية تالفة ولا تكون المنشطات في مواقع نشطة كهربائيًا.

يوفر التلدين ذو درجة الحرارة العالية الطاقة اللازمة لإصلاح تلف الشبكة هذا والسماح لذرات المنشطات بالانتقال إلى المواقع البديلة الصحيحة في البلورة، وبالتالي "تنشيطها".

تقليل الميزانية الحرارية

"الميزانية الحرارية" هي إجمالي كمية الطاقة الحرارية التي تتعرض لها الرقاقة أثناء المعالجة. مع تقلص المكونات الإلكترونية، من الضروري أن تظل المنشطات بالضبط حيث تم زرعها.

التلدين بالفرن التقليدي، الذي قد يستغرق دقائق أو ساعات عديدة، سيؤدي إلى انتشار هذه المنشطات أو "تلطيخها"، مما يفسد أداء الأجهزة صغيرة النطاق. يحل RTA هذه المشكلة عن طريق إكمال التلدين في ثوانٍ، قبل حدوث انتشار كبير.

مقارنة مع العمليات ذات درجة الحرارة المنخفضة

لا يمكن لجميع خطوات التصنيع تحمل الحرارة العالية. تعمل العمليات مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) في درجات حرارة أقل بكثير، عادةً من درجة حرارة الغرفة حتى 350 درجة مئوية.

هذه الأساليب ذات درجة الحرارة المنخفضة ضرورية عند التعامل مع ركائز أو طبقات مترسبة مسبقًا قد تتضرر أو تدمر بسبب الحرارة الشديدة لـ RTA. يسلط هذا الضوء على المفاضلة بين الطاقة الحرارية المطلوبة لتأثير معين والاستقرار الحراري للمادة.

فهم المفاضلات

على الرغم من قوته، فإن RTA ليس حلاً شاملاً. خصائصه الفريدة تقدم تحديات هندسية محددة يجب إدارتها.

توحيد درجة الحرارة

يمكن أن يؤدي تسخين الرقاقة بمئات الدرجات في ثوانٍ إلى إنشاء تدرجات حرارية عبر سطحها. يمكن أن تؤدي درجات الحرارة غير الموحدة إلى انخلاعات انزلاقية في البلورة وتغيرات في أداء الجهاز، مما يجعل التحكم في العملية أمرًا بالغ الأهمية.

قيود الركيزة

التلدين الحراري السريع (RTA) غير مناسب بشكل أساسي للمواد الحساسة لدرجة الحرارة، مثل بعض البوليمرات أو أشباه الموصلات المركبة، التي لا يمكنها تحمل نطاق التشغيل العالي الخاص به. بالنسبة لهذه التطبيقات، فإن تقنيات الترسيب والتلدين ذات درجة الحرارة المنخفضة ضرورية ولا يمكن التنازل عنها.

حساسية العملية

تعتمد الخصائص النهائية للمادة بشكل كبير على كل من درجة الحرارة القصوى ومدة دورة RTA. يمكن أن تؤدي الانحرافات الصغيرة في معلمات العملية إلى تغييرات كبيرة في الخصائص الكهربائية، مما يتطلب أنظمة مراقبة وتحكم متطورة.

اتخاذ القرار الصحيح لهدفك

يعتمد الاختيار بين عملية ذات درجة حرارة عالية وقصيرة المدة مثل RTA وبديل ذي درجة حرارة منخفضة كليًا على قيود المواد لديك والنتيجة المادية المرجوة.

• إذا كان تركيزك الأساسي هو تنشيط المنشطات في أجهزة السيليكون الحديثة: يعتبر RTA هو المعيار الصناعي لأنه يوفر الطاقة اللازمة مع الحفاظ على ملفات تعريف المنشطات الدقيقة المطلوبة للترانزستورات النانوية.
• إذا كان تركيزك الأساسي هو معالجة الأغشية على ركيزة حساسة لدرجة الحرارة: يلزم وجود طريقة ذات درجة حرارة منخفضة، لأن الحرارة العالية لـ RTA ستتلف أو تدمر المادة الأساسية.

في نهاية المطاف، يتطلب إتقان المعالجة الحرارية فهم الميزانية الحرارية الإجمالية للمادة واختيار الأداة التي تحقق هدفك دون تجاوز هذا الحد.

جدول الملخص:

الجانب	التلدين الحراري السريع (RTA)	التلدين بالفرن التقليدي
نطاق درجة الحرارة	700 درجة مئوية إلى 1250 درجة مئوية	أقل عادة، ولكن يتم تطبيقه لفترة أطول
مدة العملية	بضع ثوانٍ	دقائق إلى ساعات
الهدف الأساسي	تنشيط المنشطات، إصلاح الشبكة بأقل انتشار ممكن	المعالجة الحرارية العامة
الميزانية الحرارية	منخفضة جدًا	عالية
مثالي لـ	أشباه الموصلات الحديثة القائمة على السيليكون	ميزانيات حرارية أقل أهمية، ميزات أكبر

هل تحتاج إلى تحسين المعالجة الحرارية لتصنيع أشباه الموصلات؟

يعد اختيار تقنية التلدين المناسبة أمرًا بالغ الأهمية لتحقيق تنشيط دقيق للمنشطات والحفاظ على سلامة المادة. تتخصص KINTEK في توفير معدات مختبرية متقدمة، بما في ذلك حلول المعالجة الحرارية المصممة خصيصًا للبحث والتطوير والإنتاج في مجال أشباه الموصلات.

يمكن لخبرتنا مساعدتك في:

• اختيار النظام المناسب لمتطلبات المواد والعمليات المحددة لديك.
• تحقيق تحكم فائق في العملية من خلال الإدارة الدقيقة لدرجة الحرارة.
• زيادة الإنتاجية والأداء عن طريق تقليل الانتشار الحراري غير المرغوب فيه.

دعنا نناقش كيف يمكننا تعزيز إمكانيات مختبرك. اتصل بخبرائنا في المعالجة الحرارية اليوم للحصول على استشارة مخصصة!

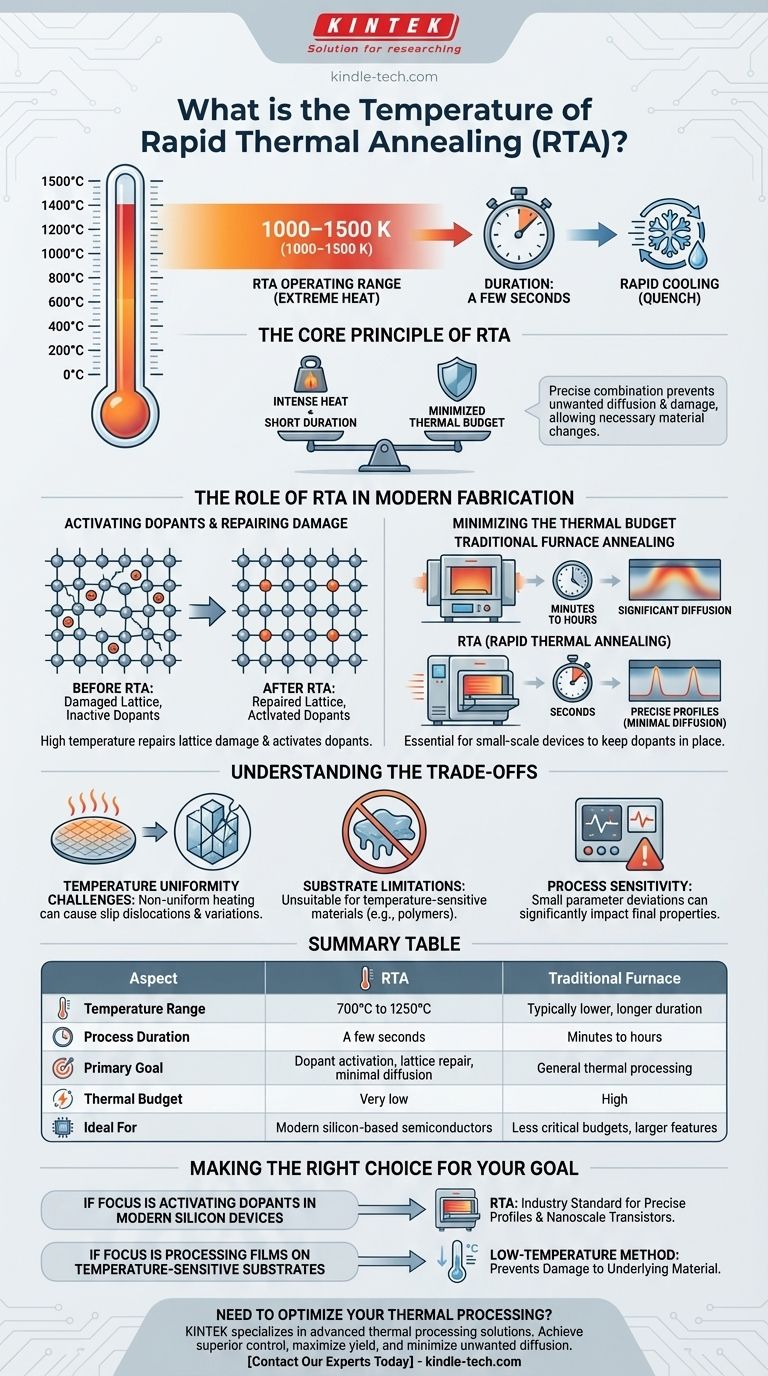

دليل مرئي
