ما هو استخدام التذرية بالتيار المستمر (DC sputtering)؟ ترسيب الأغشية الرقيقة الموصلة للتطبيقات عالية التقنية

في جوهرها، التذرية بالتيار المستمر (DC sputtering) هي عملية طلاء أساسية قائمة على التفريغ تستخدم لترسيب أغشية رقيقة من المواد الموصلة كهربائيًا على سطح ما. تتضمن هذه التقنية، وهي نوع من ترسيب البخار الفيزيائي (PVD)، قذف الذرات من مادة مصدر (الـ "هدف") عن طريق قصفها بأيونات غاز نشطة. ثم تنتقل هذه الذرات المقذوفة وتستقر على مكون (الـ "ركيزة")، مشكلة طبقة موحدة يمكن أن يتراوح سمكها من بضعة نانومترات إلى عدة ميكرومترات.

الغرض الأساسي من التذرية بالتيار المستمر هو إنشاء أغشية رقيقة عالية الجودة من المعادن والمواد الموصلة الأخرى. بينما هي تقنية أساسية، فإن قيودها الرئيسية—عدم القدرة على ترسيب المواد العازلة—دفعت إلى تطوير طرق تذرية أكثر تقدمًا.

كيف تعمل التذرية بالتيار المستمر: المبدأ الأساسي

تعمل التذرية بالتيار المستمر (DC) على مبدأ مباشر وقوي داخل غرفة تفريغ عالية. فهم هذه العملية هو مفتاح تقدير تطبيقاتها وقيودها.

بيئة البلازما

تبدأ العملية بإنشاء شبه فراغ ثم إدخال كمية صغيرة من غاز خامل، عادةً الأرجون. ثم يتم تطبيق جهد تيار مستمر عالٍ.

الهدف والركيزة

يتم تطبيق جهد سالب عالٍ، عادةً ما بين -2 إلى -5 كيلوفولت، على المادة المصدر التي ترغب في ترسيبها، والتي تسمى الهدف. وهذا يجعل الهدف كاثودًا.

الجزء المراد طلاؤه، وهو الركيزة، يواجه الهدف ويعمل كأنود (الجانب الموجب للدائرة).

سلسلة التذرية

يقوم المجال الكهربائي القوي بنزع الإلكترونات من ذرات غاز الأرجون، مكونًا أيونات أرجون موجبة الشحنة وبلازما مرئية. ثم يتم تسريع هذه الأيونات الموجبة بقوة نحو الهدف المشحون سالبًا.

عند الاصطدام، تقوم الأيونات بطرد الذرات ماديًا من سطح الهدف. هذا القذف على المستوى الذري هو تأثير "التذرية". ثم تنتقل ذرات الهدف المتحررة عبر الفراغ وتترسب على الركيزة، مكونة طبقة رقيقة ذرة تلو الأخرى.

التطبيقات الرئيسية للتذرية بالتيار المستمر

التذرية بالتيار المستمر هي تقنية أساسية في العديد من الصناعات عالية التقنية نظرًا لموثوقيتها ودقتها.

الإلكترونيات الدقيقة وأشباه الموصلات

التذرية حاسمة لتصنيع الدوائر المتكاملة. تُستخدم لترسيب الطبقات الرقيقة من المعدن، مثل الألومنيوم أو النحاس، التي تشكل المسارات الموصلة التي تربط مليارات الترانزستورات على الشريحة.

الطلاءات البصرية

تُستخدم هذه التقنية على نطاق واسع لإنشاء أغشية تتحكم في الضوء. ويشمل ذلك الطلاءات المضادة للانعكاس على العدسات، والطبقات العاكسة على المرايا والأقراص المدمجة، والأغشية للزجاج منخفض الانبعاثية الذي يحسن العزل الحراري في المباني.

الأغشية الواقية والوظيفية

في صناعة الآلات، تُستخدم التذرية المغناطيسية بالتيار المستمر لتطبيق طلاءات فائقة الصلابة على أدوات القطع، مما يزيد من عمرها الافتراضي وأدائها. كما تُستخدم لإنشاء أغشية ذاتية التزييت على المكونات الدقيقة لتقليل التآكل.

تحضير وتحليل السطح

بالإضافة إلى الترسيب، تُستخدم التذرية أيضًا كطريقة تنظيف فائقة الدقة. يمكنها إزالة الملوثات من السطح طبقة تلو الأخرى، مما يهيئها للعمليات اللاحقة عالية النقاء أو للتحليل الكيميائي.

فهم المفاضلات والقيود

بينما هي قوية، تأتي بساطة التذرية بالتيار المستمر مع قيد واحد مهم يحدد حالة استخدامها.

متطلب المواد الموصلة

التذرية القياسية بالتيار المستمر تعمل فقط مع الأهداف الموصلة كهربائيًا.

إذا حاولت تذرية مادة عازلة (عازلة كهربائيًا)، تتراكم الشحنة الموجبة من الأيونات المتصادمة على سطح الهدف. يؤدي تأثير "تراكم الشحنة" هذا في النهاية إلى صد الأيونات الموجبة القادمة، مما يؤدي إلى إخماد البلازما وإيقاف عملية التذرية.

معدلات الترسيب

مقارنة بالتقنيات الأكثر تقدمًا، يمكن أن يكون معدل الترسيب في التذرية الأساسية بالتيار المستمر منخفضًا نسبيًا، وقد لا يكون مناسبًا للتصنيع بكميات كبيرة بدون تحسينات.

الاختلافات الرئيسية: توسيع القدرات

أدت قيود التذرية الأساسية بالتيار المستمر إلى ابتكارات حاسمة أصبحت الآن معايير صناعية.

التذرية المغناطيسية

هذا هو التطور الأكثر شيوعًا للتذرية بالتيار المستمر. يتم وضع مجال مغناطيسي قوي خلف الهدف. يحبس هذا المجال الإلكترونات بالقرب من سطح الهدف، مما يزيد بشكل كبير من احتمالية اصطدامها وتأينها لذرات الغاز الخامل.

والنتيجة هي بلازما أكثر كثافة بكثير، مما يؤدي إلى معدلات تذرية أعلى، وجودة فيلم أفضل، وتسخين أقل للركيزة. معظم أنظمة التذرية الحديثة بالتيار المستمر هي في الواقع أنظمة تذرية مغناطيسية بالتيار المستمر.

التذرية التفاعلية

تتجاوز هذه الطريقة بذكاء قيود ترسيب العوازل. يتم إدخال غاز تفاعلي، مثل الأكسجين أو النيتروجين، إلى غرفة التفريغ جنبًا إلى جنب مع الأرجون.

يتم تذرية هدف معدني موصل كالمعتاد، ولكن ذرات المعدن المتذرية تتفاعل مع الغاز في طريقها إلى الركيزة. على سبيل المثال، تذرية هدف من السيليكون في وجود الأكسجين ستنشئ فيلمًا من ثاني أكسيد السيليكون (مادة عازلة). وهذا يسمح لمصادر طاقة التيار المستمر بإنشاء أغشية مركبة مثل العوازل والمقاومات.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد اختيارك لتقنية التذرية بالكامل من خلال المادة التي تحتاج إلى ترسيبها والأداء الذي تتطلبه.

• إذا كان تركيزك الأساسي هو ترسيب فيلم معدني موصل بسيط (مثل الألومنيوم أو التيتانيوم): توفر التذرية القياسية بالتيار المستمر حلاً موثوقًا وفعالًا من حيث التكلفة ومباشرًا.
• إذا كان تركيزك الأساسي هو تحقيق معدلات ترسيب أعلى وجودة فيلم أفضل للمواد الموصلة: التذرية المغناطيسية بالتيار المستمر هي المعيار الصناعي الحديث، وتوفر كفاءة فائقة.
• إذا كان تركيزك الأساسي هو ترسيب فيلم مركب مثل أكسيد أو نيتريد أو عازل: التذرية التفاعلية هي التقنية الضرورية لتشكيل هذه المواد من هدف معدني.

يسمح لك فهم هذه المبادئ الأساسية باختيار الأداة الدقيقة اللازمة لهندسة المواد على المستوى الذري.

جدول الملخص:

الجانب	التفاصيل
الاستخدام الأساسي	ترسيب أغشية رقيقة من المواد الموصلة (المعادن)
الصناعات الرئيسية	الإلكترونيات الدقيقة، أشباه الموصلات، الطلاءات البصرية، الآلات
المبدأ الأساسي	قذف ذرات الهدف عبر قصف الأيونات في بيئة بلازما
القيود الرئيسية	لا يمكن ترسيب المواد العازلة بدون تعديل
الاختلافات الشائعة	التذرية المغناطيسية بالتيار المستمر، التذرية التفاعلية

هل أنت مستعد لهندسة أغشية رقيقة متفوقة؟

سواء كنت تقوم بتطوير أشباه الموصلات من الجيل التالي، أو طلاءات بصرية دقيقة، أو طبقات واقية مقاومة للتآكل، فإن اختيار تقنية التذرية المناسبة أمر بالغ الأهمية. تتخصص KINTEK في توفير معدات ومواد استهلاكية عالية الأداء للمختبرات لتلبية جميع احتياجاتك في ترسيب الأغشية الرقيقة.

يمكن لخبرائنا مساعدتك في اختيار حل التذرية المثالي—من أنظمة التيار المستمر الموثوقة للمعادن الموصلة إلى تكوينات المغنطرون المتقدمة لتحقيق كفاءة أعلى.

اتصل بـ KINTALK اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لحلولنا تعزيز قدرات مختبرك وتسريع البحث والتطوير لديك.

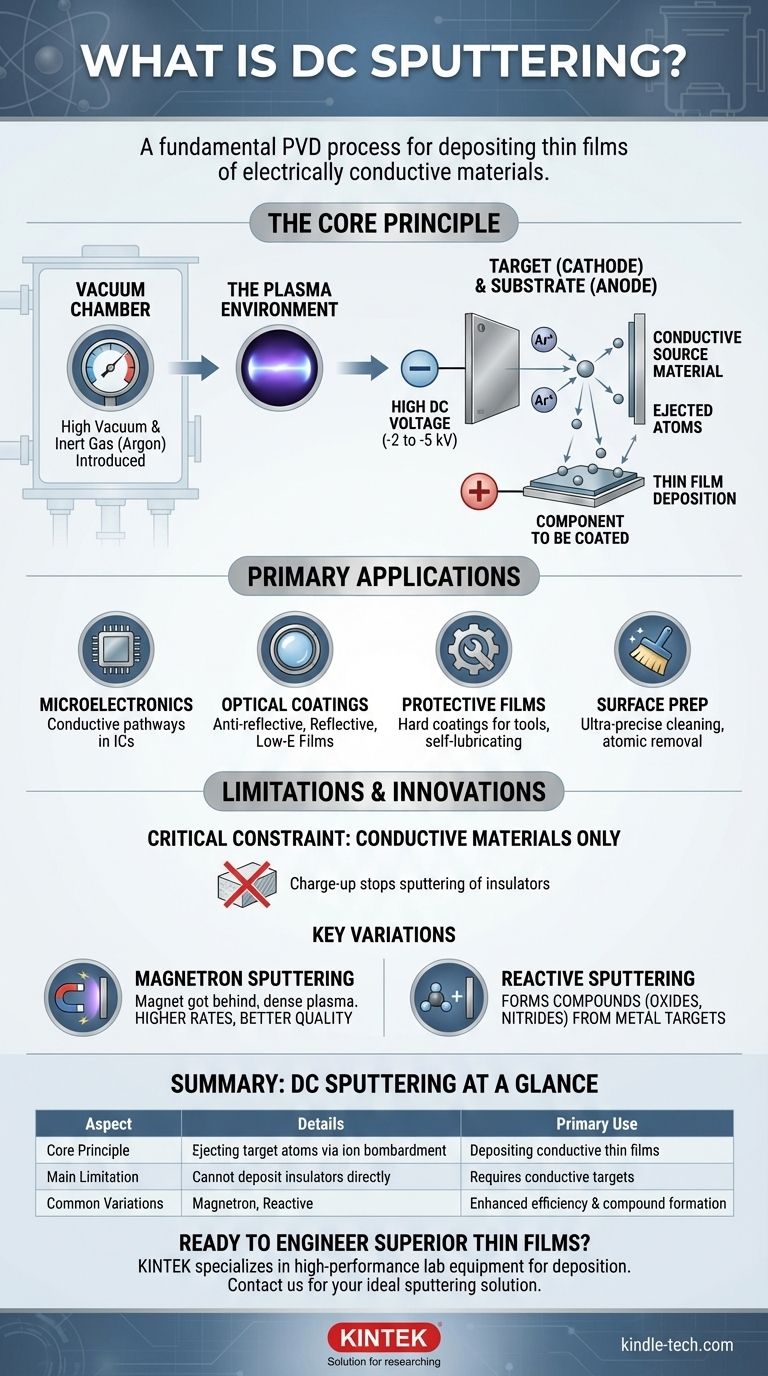

دليل مرئي
