للدقة، لا يتم تعريف الترسيب المادي بالبخار (PVD) بعدد محدد من الأنواع، بل يُفهم على أنه آليتان أساسيتان ومختلفتان جوهريًا: التبخير (Evaporation) والتطاير الأيوني (Sputtering). وضمن كل فئة من هذه الفئات، وخاصة التطاير الأيوني، هناك العديد من التقنيات المتخصصة التي تم تطويرها للتحكم في خصائص الغشاء الرقيق النهائي.
الفكرة الحاسمة ليست حفظ قائمة بطرق الترسيب المادي بالبخار، بل فهم التمييز الأساسي بينها. إن الاختيار بين تبخير المادة (مثل غليان الماء) أو قذفها (مثل السفع الرملي باستخدام الأيونات) هو القرار الأكثر أهمية، لأنه يحدد طاقة التصاق وجودة الغشاء المترسب.
ركيزتا الترسيب المادي بالبخار: التبخير مقابل التطاير الأيوني
في جوهره، تحدث جميع عمليات الترسيب المادي بالبخار في فراغ وتتضمن نقل المادة ماديًا من مصدر (الـ "هدف") إلى وجهة (الـ "ركيزة") دون تفاعل كيميائي. الطريقة المستخدمة لإزاحة ونقل تلك الذرات هي التي تحدد العملية.
التبخير الحراري: المسار المباشر
هذا هو الشكل الأبسط مفهوميًا للترسيب المادي بالبخار. يتم تسخين المادة المصدر في غرفة تفريغ عالية حتى تكتسب ذراتها طاقة حرارية كافية للتبخر، والسفر عبر الفراغ، والتكثف على الركيزة الأكثر برودة.
فكر في الأمر على أنه المكافئ على المستوى الذري لغليان الماء ورؤية البخار يتكثف على مرآة باردة.
التطاير الأيوني: اصطدام كرات البلياردو
التطاير الأيوني هو عملية نقل الزخم. يتم تسريع الأيونات عالية الطاقة، عادةً من غاز خامل مثل الأرجون، لضرب المادة الهدف.
هذا التصادم يطرد ماديًا، أو "يقذف"، الذرات من الهدف، والتي تترسب بعد ذلك على الركيزة. هذا يشبه أقل الغليان وأكثر من كونه سفعًا رمليًا مجهريًا حيث يكون "الرمل" أيونات فردية والمادة المقذوفة تشكل الطلاء.
تقنيات التطاير الأيوني الشائعة
التطاير الأيوني متعدد الاستخدامات للغاية وهو أساس للعديد من طرق الترسيب المادي بالبخار الصناعية المتقدمة. تركز الاختلافات على تحسين كفاءة التحكم في القصف الأيوني.
التطاير الأيوني المغنطروني (Magnetron Sputtering)
هذه واحدة من أكثر تقنيات الترسيب المادي بالبخار استخدامًا. تستخدم مغناطيسات قوية خلف الهدف لحصر الإلكترونات بالقرب من سطح الهدف.
هذه الإلكترونات المحصورة تزيد من كفاءة تأين غاز التطاير (مثل الأرجون)، مما يخلق بلازما كثيفة. يؤدي هذا إلى معدل تطاير أعلى بكثير وترسيب أسرع مقارنة بالتطاير الأيوني الأساسي.
التطاير الأيوني التفاعلي (Reactive Sputtering)
في هذه الطريقة، يتم إدخال غاز تفاعلي مثل الأكسجين أو النيتروجين عمدًا إلى غرفة التفريغ جنبًا إلى جنب مع غاز التطاير الخامل.
تتفاعل ذرات المعدن المقذوفة مع هذا الغاز في طريقها إلى الركيزة، أو على الركيزة نفسها، لتكوين غشاء مركب. هذه هي الطريقة التي يتم بها إنشاء مواد مثل نيتريد التيتانيوم (طلاء صلب) أو ثاني أكسيد السيليكون (عازل).
قصف الحزمة الأيونية (Ion Beam Sputtering)
يوفر قصف الحزمة الأيونية أعلى مستوى من التحكم. يستخدم مصدر أيونات منفصل أو "بندقية" لتوليد وتسريع حزمة أيونات مُتحكم بها جيدًا نحو الهدف.
هذا يفصل توليد البلازما عن الهدف، مما يسمح بالتحكم المستقل في طاقة الأيونات وتدفقها. والنتيجة غالبًا ما تكون أعلى جودة وأكثر الأفلام كثافة ودقة، وهو أمر بالغ الأهمية لتطبيقات مثل الطلاءات البصرية.
أخطاء شائعة يجب تجنبها: الترسيب المادي بالبخار مقابل الترسيب الكيميائي بالبخار
من الضروري التمييز بين الترسيب المادي بالبخار (PVD) ونظيره، الترسيب الكيميائي بالبخار (CVD)، حيث غالبًا ما يتم مناقشتهما معًا ولكنهما مختلفان جوهريًا.
التمييز الأساسي
الترسيب المادي بالبخار هو عملية فيزيائية. يتضمن تغييرات في الطور (من صلب إلى غاز إلى صلب) أو نقل الزخم (التطاير الأيوني). لا تحدث تفاعلات كيميائية كبيرة.
الترسيب الكيميائي بالبخار هو عملية كيميائية. يستخدم مواد بادئة غازية تتفاعل على سطح الركيزة في درجات حرارة عالية لتكوين الغشاء المطلوب، تاركة وراءها نواتج ثانوية متطايرة يتم ضخها بعيدًا. تشير المراجع إلى طرق مثل AACVD و DLICVD، وكلاهما نوعان من الترسيب الكيميائي بالبخار، وليس الترسيب المادي بالبخار.
لماذا يهم
غالبًا ما يكون اختيار الترسيب المادي بالبخار مدفوعًا بالحاجة إلى درجات حرارة ترسيب أقل (لحماية الركيزة)، أو ترسيب معادن نقية أو سبائك معقدة، أو تحقيق كثافة والتصاق عاليين، وهي سمة من سمات عمليات التطاير الأيوني.
يتفوق الترسيب الكيميائي بالبخار في إنشاء طلاءات موحدة للغاية (متوافقة) على الأشكال ثلاثية الأبعاد المعقدة وغالبًا ما يستخدم لنمو مواد أشباه الموصلات أو المواد البلورية المحددة.
اختيار الخيار الصحيح لهدفك
يتطلب اختيار طريقة الترسيب الصحيحة فهم هدفك النهائي للغشاء الرقيق.
- إذا كان تركيزك الأساسي هو النقاء العالي والبساطة لغشاء معدني أساسي: غالبًا ما يكون التبخير الحراري هو الطريقة الأكثر مباشرة وفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الالتصاق القوي، أو طلاء سبيكة معقدة، أو معدلات ترسيب عالية: يعتبر التطاير الأيوني المغنطروني هو العمود الفقري للصناعة ونقطة البداية الأكثر احتمالاً.
- إذا كان تركيزك الأساسي هو إنشاء طلاء سيراميكي أو مركب (مثل أكسيد أو نتريد): التطاير الأيوني التفاعلي هو التقنية المخصصة.
- إذا كان تركيزك الأساسي هو الدقة المطلقة والكثافة والأغشية منخفضة الفقد للبصريات أو الإلكترونيات: يوفر قصف الحزمة الأيونية أعلى درجة من التحكم في العملية.
في نهاية المطاف، يعد فهم الآلية - الغليان أو القصف - هو المفتاح لاختيار الأداة المناسبة لمادتك وتطبيقك.
جدول ملخص:
| طريقة الترسيب المادي بالبخار | الآلية الأساسية | الخصائص الرئيسية | التطبيقات الشائعة |
|---|---|---|---|
| التبخير الحراري | تسخين المادة المصدر لتبخير الذرات | نقاء عالٍ، عملية بسيطة، التصاق أقل | أغشية معدنية أساسية، شاشات OLED، طلاءات بحثية |
| التطاير الأيوني المغنطروني | قصف أيوني مع احتجاز البلازما المغناطيسي | معدلات ترسيب عالية، التصاق قوي، توافق السبائك | الطلاءات الزخرفية، الطلاءات الصلبة، التعدين لأشباه الموصلات |
| التطاير الأيوني التفاعلي | التطاير في جو غاز تفاعلي (مثل O₂، N₂) | يشكل أغشية مركبة (أكاسيد، نتريدات) | طلاءات مقاومة للتآكل، أغشية بصرية، طبقات حاجزة |
| قصف الحزمة الأيونية | بندقية أيونات منفصلة لقصف دقيق | أعلى كثافة للغشاء، دقة مطلقة، كثافة عيوب منخفضة | بصريات عالية الأداء، إلكترونيات دقيقة، أغشية من الدرجة البحثية |
هل أنت مستعد لاختيار طريقة الترسيب المادي بالبخار المناسبة لتطبيقك؟
في KINTEK، نحن متخصصون في توفير معدات ومواد استهلاكية عالية الجودة لجميع احتياجاتك من الترسيب المادي بالبخار. سواء كنت تعمل مع أغشية معدنية أساسية أو طلاءات مركبة معقدة، يمكن لخبرائنا مساعدتك في اختيار الحل الأمثل لتحقيق التصاق ودقة وأداء فائقين.
اتصل بنا اليوم لمناقشة كيف يمكن لحلول الترسيب المادي بالبخار لدينا تعزيز قدرات مختبرك وتحقيق أهدافك في مجال الأغشية الرقيقة. تواصل مع خبرائنا الآن!

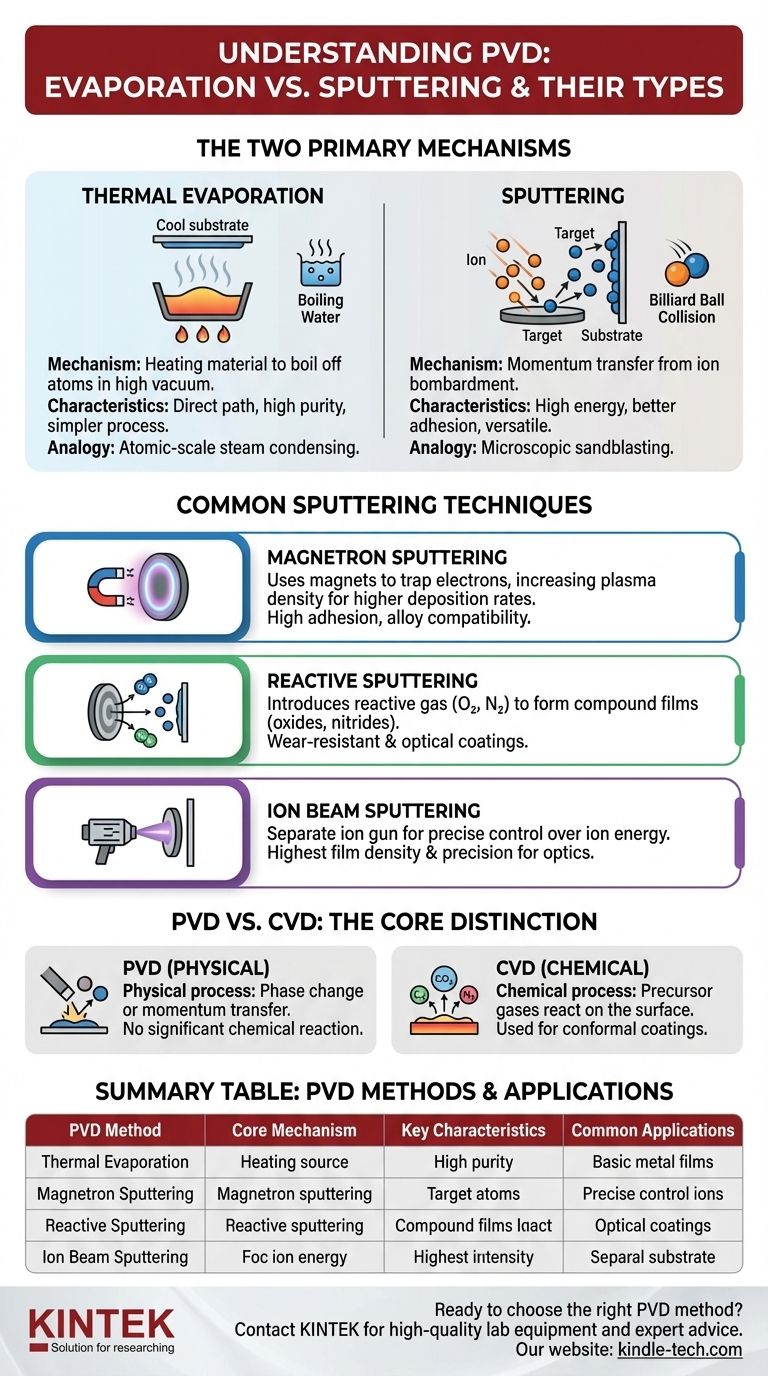

دليل مرئي
