ما هي مكونات نظام الترسيب الكيميائي للبخار (CVD)؟ دليل للوحدات الأساسية لترسيب الأغشية الرقيقة

في جوهره، يتكون نظام الترسيب الكيميائي للبخار (CVD) من عدة وحدات أجهزة رئيسية تعمل بتناغم. تشمل هذه عادةً نظام توصيل الغاز، وغرفة تفاعل حيث يحدث الترسيب، ومصدر طاقة لدفع التفاعل الكيميائي، ونظام تفريغ للتحكم في البيئة، ونظام عادم لإزالة المنتجات الثانوية بأمان.

لفهم نظام الترسيب الكيميائي للبخار حقًا، يجب أن تنظر إلى ما هو أبعد من مجرد قائمة بالأجزاء. من الأكثر فعالية التفكير فيه على أنه ثلاث مراحل وظيفية متكاملة: توصيل الغازات المتفاعلة، وتسهيل التفاعل الكيميائي على ركيزة، وإدارة النفايات الناتجة. إن الدقة التي يتم بها التحكم في هذه المراحل الثلاث تحدد جودة المادة النهائية.

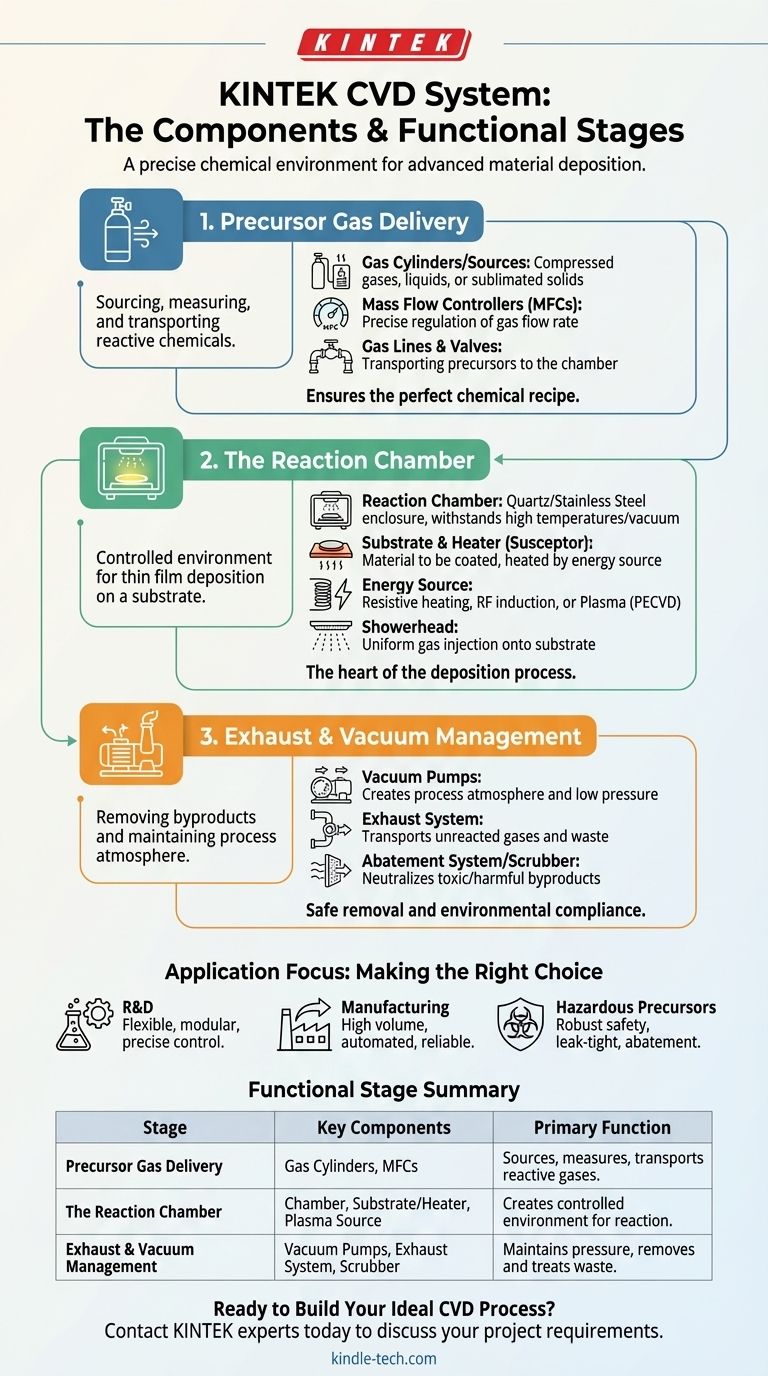

المخطط الوظيفي للنظام

نظام الترسيب الكيميائي للبخار ليس مجرد مجموعة من المكونات؛ بل هو بيئة يتم التحكم فيها بدرجة عالية ومصممة لتنفيذ عملية كيميائية دقيقة. يمكننا تقسيم عملياته إلى ثلاث وظائف أساسية.

الوظيفة 1: توصيل غازات السلائف

تكون هذه المرحلة مسؤولة عن المصدر الدقيق والمقاس والنقل للمواد الكيميائية المتفاعلة (السلائف) إلى غرفة التفاعل.

توفير المواد المتفاعلة

يبدأ النظام بمصادر لغازات السلائف، والتي يمكن تخزينها في أسطوانات كغازات مضغوطة أو سوائل. يمكن أيضًا استخدام السلائف الصلبة، والتي يتم تسخينها أو تساميتها بعد ذلك إلى شكل بخار.

ضمان التدفق الدقيق

المكونات الأكثر أهمية هنا هي متحكمات التدفق الكتلي (MFCs). تقيس هذه الأجهزة معدل تدفق كل غاز وتنظمه بدقة فائقة، مما يضمن الحفاظ على الوصفة الكيميائية للغشاء الرقيق بشكل مثالي.

الوظيفة 2: غرفة التفاعل

هذا هو قلب نظام الترسيب الكيميائي للبخار، حيث يتم التحكم في البيئة لتسهيل ترسيب الغشاء الرقيق على سطح ما.

بيئة الترسيب

غرفة التفاعل هي حاوية، غالبًا ما تكون مصنوعة من الكوارتز أو الفولاذ المقاوم للصدأ، تحتوي على الركيزة. وهي مصممة لتحمل درجات الحرارة العالية والحفاظ على تفريغ متحكم فيه أو ضغط محدد.

الركيزة والسخان

المادة المراد طلاؤها، والمعروفة باسم الركيزة، توضع على حامل يسمى الموزع (susceptor). يتم تسخين هذا الموزع بواسطة مصدر طاقة (مثل عناصر التسخين المقاومة أو ملفات الحث الكهرومغناطيسي بالتردد اللاسلكي) إلى درجة الحرارة الدقيقة المطلوبة لحدوث التفاعل الكيميائي على سطح الركيزة.

توفير طاقة التنشيط

بالإضافة إلى الطاقة الحرارية الناتجة عن التسخين، تستخدم بعض عمليات الترسيب الكيميائي للبخار البلازما لتنشيط غازات السلائف. تسمح هذه التقنية، الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، بحدوث الترسيب عند درجات حرارة أقل بكثير، وهو أمر بالغ الأهمية للركائز الحساسة.

الوظيفة 3: إدارة العادم والتفريغ

تكون هذه المرحلة مسؤولة عن إزالة الغازات غير المتفاعلة والمنتجات الثانوية الكيميائية من الغرفة ومعالجتها قبل إطلاقها.

إنشاء جو العملية

يتم استخدام نظام تفريغ، يتكون عادةً من مضخة واحدة أو أكثر، لإزالة الهواء والملوثات الأخرى من الغرفة قبل بدء العملية. أثناء الترسيب، تحافظ المضخات على الضغط المنخفض المحدد المطلوب للتفاعل.

إزالة المنتجات الثانوية المتطايرة

ينقل نظام العادم جميع النفايات الغازية بعيدًا عن غرفة التفاعل. هذا التدفق ضروري لمنع تراكم المنتجات الثانوية التي يمكن أن تلوث الفيلم.

ضمان السلامة والامتثال

قبل تصريف تيار العادم في الغلاف الجوي، فإنه يمر غالبًا عبر نظام إزالة (scrubber) أو "جهاز غسل". تقوم هذه الوحدة بتحييد الغازات السامة أو القابلة للاشتعال أو الضارة بالبيئة، مما يضمن التشغيل الآمن والمتوافق.

فهم التكامل والتحكم

مجرد امتلاك هذه المكونات لا يكفي. تكمن التعقيدات والقوة الحقيقية لنظام الترسيب الكيميائي للبخار في كيفية دمج هذه الأجزاء والتحكم فيها في الوقت الفعلي.

دور وحدة التحكم المركزية

يقوم نظام تحكم متطور - عقل العملية - بمراقبة جميع المعلمات الحرجة وتعديلها. ويشمل ذلك معدلات تدفق الغاز وضغط الغرفة ودرجة حرارة الركيزة.

تحدي التجانس (Uniformity)

يعد تحقيق غشاء بسمك وتكوين متجانس عبر الركيزة بأكملها تحديًا هندسيًا أساسيًا. يعد تصميم حاقنات الغاز ("رأس الدش") وإدارة التدرجات الحرارية عبر الموزع أمرًا بالغ الأهمية لضمان التجانس.

وصفات العملية (Process Recipes)

تتطلب كل مادة فريدة "وصفة" محددة من الإعدادات - تسلسل زمني لتدفقات الغاز والضغوط ودرجات الحرارة. يقوم نظام التحكم بتنفيذ هذه الوصفات بتكرار عالٍ، وهو أمر ضروري للتصنيع.

اتخاذ الخيار الصحيح لهدفك

يعتمد التكوين المثالي لنظام الترسيب الكيميائي للبخار بالكامل على تطبيقه المقصود.

• إذا كان تركيزك الأساسي هو البحث والتطوير: فأنت بحاجة إلى نظام مرن ومعياري مع ضوابط عملية دقيقة للغاية لاستكشاف مجموعة واسعة من المواد والوصفات.
• إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة: فأنت بحاجة إلى نظام موثوق وآلي ومُحسَّن للإنتاجية العالية والتكرار والتكلفة المنخفضة لكل ركيزة، وغالبًا ما يستخدم تكوينات الأدوات الدفعية أو العنقودية.
• إذا كان تركيزك الأساسي هو العمل مع سلائف خطرة: فإن شاغلك الأساسي هو متانة أقفال الأمان وأنظمة إزالة العادم وضيق التسرب للجهاز بأكمله.

في نهاية المطاف، فإن عملية الترسيب الكيميائي للبخار الناجحة هي نتيجة نظام مصمم جيدًا حيث يعمل كل مكون في تناغم تام لخلق بيئة كيميائية يتم التحكم فيها بدقة.

جدول ملخص:

المرحلة الوظيفية	المكونات الرئيسية	الوظيفة الأساسية
توصيل غازات السلائف	أسطوانات الغاز، متحكمات التدفق الكتلي (MFCs)	يحدد بدقة مصادر الغازات المتفاعلة ويقيسها وينقلها إلى الغرفة.
غرفة التفاعل	الغرفة، الركيزة/السخان (الموزع)، مصدر البلازما (لـ PECVD)	يخلق بيئة متحكم فيها للتفاعل الكيميائي وترسيب الأغشية الرقيقة.
إدارة العادم والتفريغ	مضخات التفريغ، نظام العادم، جهاز غسل الإزالة	يحافظ على ضغط العملية ويزيل المنتجات الثانوية للنفايات بأمان ويعالجها.
