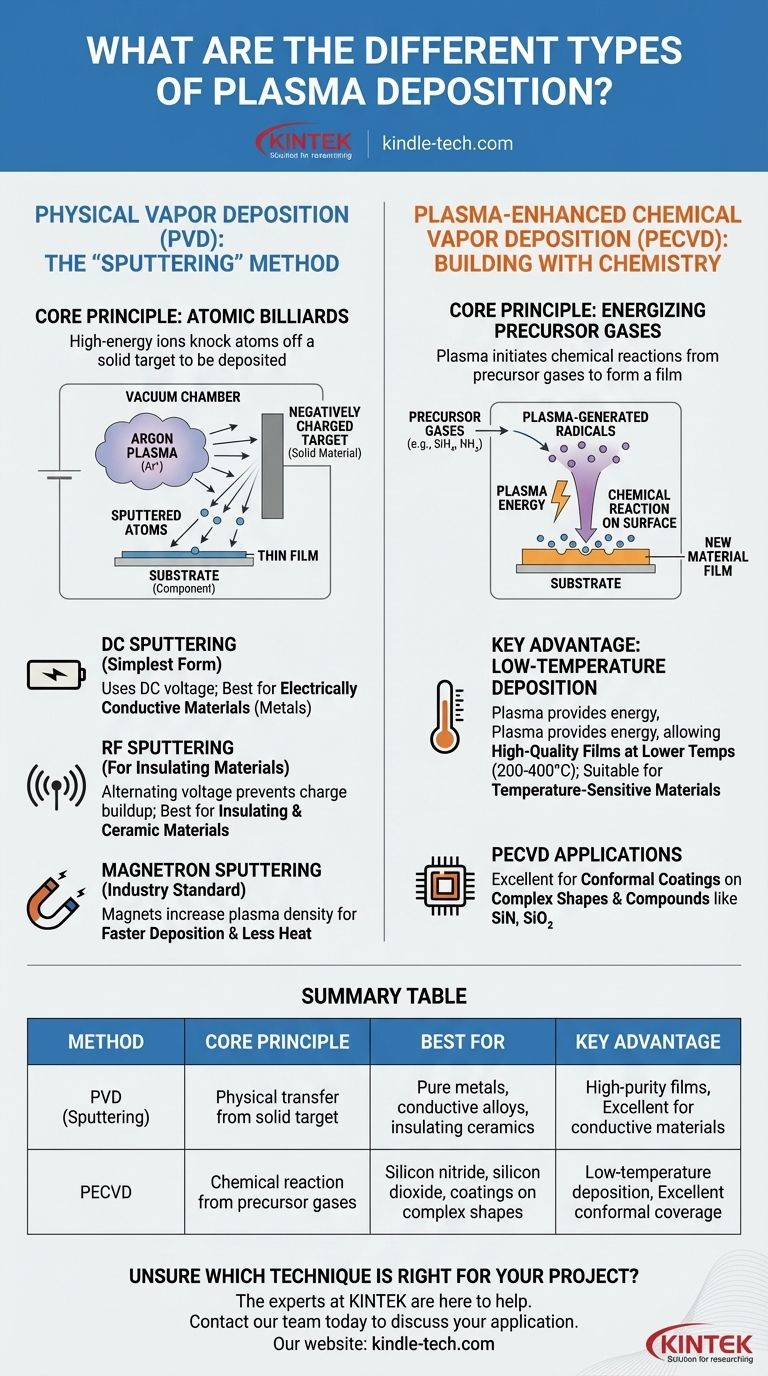

ما هي الأنواع المختلفة لترسيب البلازما؟ اختر بين التذرير بالترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي المعزز بالبلازما (PECVD)

في الأساس، يستخدم ترسيب البلازما غازًا مُنشطًا (بلازما) إما لإزالة الذرات ماديًا من هدف مصدر أو لتجميع فيلم كيميائيًا من جزيئات الغاز. تندرج الأنواع الرئيسية لترسيب البلازما ضمن فئتين أساسيتين: الترسيب الفيزيائي للبخار (PVD)، وأبرزها التذرير، والترسيب الكيميائي المعزز بالبلازما (PECVD).

التمييز الأساسي بسيط: تستخدم طرق PVD مثل التذرير البلازما لنقل المادة ماديًا من هدف صلب إلى الركيزة الخاصة بك. في المقابل، تستخدم PECVD البلازما لدفع التفاعلات الكيميائية من الغازات الأولية، مكونة مادة جديدة مباشرة على الركيزة الخاصة بك.

الترسيب الفيزيائي للبخار (PVD): طريقة "التذرير"

العملية الموصوفة في مرجعك - استخدام جسيمات عالية الطاقة لتحرير الذرات من هدف - هو وصف مثالي للتذرير، وهو فئة رئيسية من PVD. فكر في الأمر على أنه لعبة بلياردو على المستوى الذري.

المبدأ الأساسي: البلياردو الذري

في التذرير، يتم تطبيق جهد عالٍ في غرفة تفريغ، مما يخلق بلازما من غاز خامل مثل الأرجون. يتم تسريع أيونات الأرجون الموجبة الشحنة هذه نحو لوحة سالبة الشحنة للمادة التي ترغب في ترسيبها، وتسمى الهدف.

تضرب الأيونات الهدف بقوة كافية لانتزاع الذرات، أو "تذريرها". تنتقل هذه الذرات المتعادلة عبر الغرفة وتترسب على المكون الخاص بك، المعروف باسم الركيزة، مكونة طبقة رقيقة وموحدة.

التذرير بالتيار المستمر (DC Sputtering): الشكل الأبسط

التذرير بالتيار المستمر (DC) هو الشكل الأساسي. يستخدم جهد تيار مستمر بسيط لتسريع الأيونات.

تعمل هذه الطريقة بشكل جيد للغاية لترسيب المواد الموصلة كهربائيًا مثل المعادن النقية (الألمنيوم، التيتانيوم، التنتالوم) وبعض المركبات الموصلة.

التذرير بالترددات اللاسلكية (RF Sputtering): للمواد العازلة

إذا حاولت استخدام التذرير بالتيار المستمر على مادة عازلة (ديالكتريك) مثل ثاني أكسيد التيتانيوم أو ثاني أكسيد السيليكون، تتراكم الشحنة الموجبة على سطح الهدف. هذا التراكم يصد في النهاية أيونات الأرجون الواردة، مما يوقف العملية.

يحل التذرير بالترددات اللاسلكية (RF) هذه المشكلة عن طريق تغيير الجهد بسرعة. يمنع هذا المجال المتناوب تراكم الشحنة، مما يسمح بالترسيب الفعال للمواد العازلة والسيراميك.

التذرير المغناطيسي (Magnetron Sputtering): المعيار الصناعي

التذرير المغناطيسي هو تحسين يمكن تطبيقه على أنظمة التيار المستمر (DC) والترددات اللاسلكية (RF). يضع مغناطيسات قوية خلف الهدف.

تحبس هذه المغناطيسات الإلكترونات بالقرب من سطح الهدف، مما يخلق بلازما أكثر كثافة وشدة. يؤدي هذا إلى زيادة كبيرة في معدل التذرير، مما يؤدي إلى ترسيب أسرع وضرر حراري أقل للركيزة، مما يجعله الطريقة السائدة في الصناعة الحديثة.

الترسيب الكيميائي المعزز بالبلازما (PECVD): البناء بالكيمياء

يعمل الترسيب الكيميائي المعزز بالبلازما (PECVD) على مبدأ مختلف تمامًا. لا يستخدم هدفًا صلبًا. بدلاً من ذلك، يستخدم البلازما لبدء تفاعل كيميائي.

المبدأ الأساسي: تنشيط الغازات الأولية

في PECVD، يتم إدخال غازات أولية متطايرة إلى غرفة التفريغ. على سبيل المثال، لترسيب نيتريد السيليكون، قد تستخدم غازات السيلان (SiH₄) والأمونيا (NH₃).

تؤدي طاقة البلازما إلى تكسير جزيئات الغاز هذه إلى شظايا شديدة التفاعل تسمى الجذور الحرة (radicals). تتفاعل هذه الجذور الحرة بعد ذلك على سطح الركيزة، وتبني الفيلم المطلوب ذرة بذرة.

الميزة الرئيسية: الترسيب في درجات حرارة منخفضة

يتطلب الترسيب الكيميائي للبخار التقليدي (CVD) درجات حرارة عالية جدًا (غالبًا >800 درجة مئوية) لدفع التفاعلات الكيميائية.

يُعد PECVD ثوريًا لأن البلازما توفر الطاقة، وليس مجرد الحرارة. يسمح هذا بترسيب أغشية عالية الجودة في درجات حرارة أقل بكثير (عادة 200-400 درجة مئوية)، مما يجعل من الممكن طلاء المواد الحساسة للحرارة مثل البلاستيك أو الأجهزة الإلكترونية النهائية.

فهم المفاضلات

لا توجد طريقة متفوقة عالميًا؛ يعتمد الخيار الأفضل كليًا على متطلبات المواد والتطبيق الخاص بك.

PVD (التذرير): النقاء مقابل التعقيد

يمكن أن ينتج التذرير أغشية نقية جدًا، حيث أنك تنقل المادة ماديًا من هدف عالي النقاء.

ومع ذلك، فهي عملية "خط رؤية". قد يكون من الصعب طلاء الأشكال ثلاثية الأبعاد المعقدة بشكل موحد. يمكن أن يكون التحكم في النسبة الكيميائية الدقيقة (التكافؤ) للأغشية المركبة المعقدة أمرًا صعبًا أيضًا.

PECVD: التنوع مقابل الشوائب

لا يعد PECVD عملية خط رؤية، لذا فإنه يوفر طلاءات مطابقة ممتازة على الأشكال المعقدة. كما أنه متعدد الاستخدامات للغاية لترسيب مركبات مثل نيتريد السيليكون (SiN) وثاني أكسيد السيليكون (SiO₂).

العيب الرئيسي هو احتمال وجود شوائب. على سبيل المثال، نظرًا لأنه غالبًا ما يتم استخدام غازات أولية تحتوي على الهيدروجين، يمكن أن تحتوي الأغشية على هيدروجين متبقٍ، مما قد يؤثر على خصائص الفيلم.

اتخاذ الخيار الصحيح لتطبيقك

يجب أن يسترشد قرارك بالمادة التي تحتاج إلى ترسيبها وطبيعة الركيزة الخاصة بك.

• إذا كان تركيزك الأساسي هو ترسيب المعادن النقية أو السبائك الموصلة البسيطة: فإن PVD، وتحديداً التذرير المغناطيسي بالتيار المستمر، هو طريقتك الأكثر مباشرة وفعالية.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة مثل الأكاسيد أو السيراميك: فإن PVD عبر التذرير المغناطيسي بالترددات اللاسلكية هو التقنية القياسية والضرورية.
• إذا كان تركيزك الأساسي هو إنشاء طلاء موحد على شكل معقد أو ترسيب فيلم عازل في درجة حرارة منخفضة: فمن شبه المؤكد أن PECVD هو الخيار الأفضل.

يعد فهم الاختلاف الأساسي بين النقل المادي (PVD) والتفاعل الكيميائي المدفوع (PECVD) هو المفتاح لاختيار تقنية ترسيب البلازما المناسبة لهدفك.

جدول الملخص:

الطريقة	المبدأ الأساسي	الأفضل لـ	الميزة الرئيسية
PVD (التذرير)	النقل المادي للذرات من هدف صلب	المعادن النقية، السبائك الموصلة، السيراميك العازل	أغشية عالية النقاء، ممتازة للمواد الموصلة
PECVD	تفاعل كيميائي من الغازات الأولية مدفوع بالبلازما	نيتريد السيليكون، ثاني أكسيد السيليكون، الطلاءات على الأشكال المعقدة	الترسيب في درجات حرارة منخفضة، تغطية مطابقة ممتازة
