في جوهرها، يسيطر على تخليق الجرافين عالي الجودة وواسع النطاق للتطبيقات العملية طريقة تُعرف باسم الترسيب الكيميائي للبخار (CVD). تسمح هذه التقنية "من الأسفل إلى الأعلى" بالنمو المتحكم فيه لصفائح الجرافين أحادية الطبقة أو قليلة الطبقات على ركيزة معدنية محفزة، والتي يمكن بعد ذلك نقلها للاستخدام في الإلكترونيات والمواد المتقدمة الأخرى.
التحدي الأساسي في تخليق الجرافين ليس مجرد إنشاء المادة، بل إنتاجها على نطاق واسع بجودة متسقة وعالية. أصبح الترسيب الكيميائي للبخار (CVD) الطريقة الرائدة لأنه يعالج هذا التحدي بشكل فريد، مما يتيح نمو أغشية كبيرة وموحدة مناسبة للتطبيقات التجارية والبحثية.
كيف يعمل الترسيب الكيميائي للبخار (CVD)
الترسيب الكيميائي للبخار (CVD) هو عملية تبني مادة ذرة تلو الأخرى من حالة غازية على سطح صلب. بالنسبة للجرافين، يتضمن ذلك استخدام غاز قائم على الكربون ومحفز معدني.
المبدأ الأساسي: البناء من الغاز

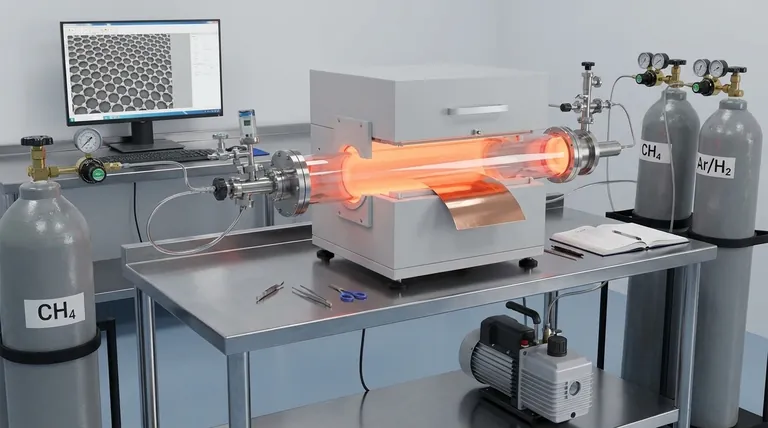

تبدأ العملية بإدخال غاز يحتوي على الكربون، وأكثرها شيوعًا هو الميثان (CH₄)، في فرن عالي الحرارة. تعمل الحرارة على تكسير جزيئات الغاز، مما يحرر ذرات الكربون الفردية.
دور الركيزة المعدنية
تُودَع ذرات الكربون الحرة هذه على ركيزة، عادةً ما تكون رقاقة مصنوعة من معدن انتقالي مثل النحاس (Cu) أو النيكل (Ni). تعمل هذه الرقاقة المعدنية كمحفز، حيث توفر سطحًا يمكن لذرات الكربون أن ترتب نفسها عليه في هيكل الشبكة السداسية للجرافين.
عملية النمو والترسيب
عند درجات حرارة عالية، تنتشر ذرات الكربون داخل أو على سطح المعدن. عندما يبرد النظام، تنخفض قابلية ذوبان الكربون في المعدن، مما يجبر ذرات الكربون على الترسيب وتكوين طبقة مستمرة بسماكة ذرة واحدة من الجرافين على سطح الرقاقة.
خطوة النقل النهائية
بمجرد تشكل غشاء الجرافين على المعدن، يجب نقله بعناية إلى ركيزة مستهدفة (مثل السيليكون أو الزجاج) لتطبيقه النهائي. تعد هذه الخطوة الدقيقة واحدة من أهم أجزاء العملية برمتها.
الاختلافات الرئيسية لطريقة الترسيب الكيميائي للبخار (CVD)
في حين أن المبدأ يظل كما هو، هناك نوعان رئيسيان من الترسيب الكيميائي للبخار (CVD) المستخدمين لتخليق الجرافين، يختلفان بشكل أساسي في كيفية توفير الطاقة للتفاعل الكيميائي.
الترسيب الكيميائي للبخار الحراري (Thermal CVD)
هذا هو النهج الأكثر شيوعًا. يعتمد بالكامل على درجات الحرارة العالية (غالبًا حوالي 1000 درجة مئوية) لتحليل مصدر غاز الكربون ودفع عملية الترسيب.
الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)
تستخدم هذه الطريقة مجالًا كهرومغناطيسيًا لتوليد البلازما، وهو غاز مؤين. تسهل البلازما عالية التفاعل التفاعلات الكيميائية عند درجات حرارة أقل بكثير، وهو ما قد يكون ميزة عند التعامل مع المواد الحساسة للحرارة.
فهم المفاضلات والتحديات
في حين أن الترسيب الكيميائي للبخار (CVD) هو الطريقة الأكثر فعالية لإنتاج الجرافين القابل للتطوير، إلا أنه ليس خاليًا من التعقيدات والقيود.
صعوبة النقل
يعد نقل ورقة رقيقة بسمك ذرة واحدة من رقاقة النمو المعدنية إلى ركيزة نهائية دون إدخال تجاعيد أو تمزقات أو تلوث تحديًا هندسيًا كبيرًا. يمكن لجودة خطوة النقل هذه أن تحدد في النهاية أداء الجهاز النهائي.
التحكم في العملية أمر بالغ الأهمية
تعتمد الجودة النهائية للجرافين بشكل كبير على معلمات التخليق. يجب التحكم بدقة في عوامل مثل درجة الحرارة، ومعدل تدفق الغاز، والضغط، واختيار الركيزة المعدنية لتقليل العيوب وتحقيق العدد المطلوب من طبقات الجرافين.
التحسين من أجل الكمال
يستخدم الباحثون تقنيات مثل دراسات النمو الجزئي لإتقان العملية. من خلال إيقاف النمو قبل تشكل ورقة كاملة، يمكنهم تحليل كيفية تَنَوّي "جزر" الجرافين الفردية واندماجها، مما يوفر رؤى ضرورية لتقليل كثافة العيوب وتحسين التبلور.
اختيار الخيار الصحيح لهدفك
يعد فهم الفروق الدقيقة في تخليق الجرافين أمرًا أساسيًا لتطبيقه بفعالية.
- إذا كان تركيزك الأساسي هو الإنتاج على نطاق واسع للإلكترونيات: يعد الترسيب الكيميائي للبخار الحراري (Thermal CVD) على رقاقة النحاس هو المعيار الصناعي الراسخ، حيث يوفر أفضل توازن بين الجودة وتوحيد المساحة الكبيرة.
- إذا كان تركيزك الأساسي هو دمج الجرافين مع مواد حساسة للحرارة: يعد الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو الخيار الأفضل، حيث يمنع انخفاض درجات حرارة التشغيل من إتلاف الركيزة الأساسية.
- إذا كان تركيزك الأساسي هو البحث الأساسي حول جودة المادة: يعد إتقان التحكم في معلمات الترسيب الكيميائي للبخار (CVD) من خلال دراسات النمو الجزئي أمرًا ضروريًا لإنتاج جرافين بكر أحادي البلورة.
في نهاية المطاف، يعد التحكم في تخليق الجرافين الخطوة الأولى والأكثر أهمية في تسخير خصائصه الاستثنائية للتكنولوجيا المستقبلية.
جدول ملخص:
| الطريقة | الميزة الرئيسية | مثالية لـ |
|---|---|---|
| الترسيب الكيميائي للبخار الحراري (Thermal CVD) | النمو بدرجات حرارة عالية (~1000 درجة مئوية) | إنتاج الإلكترونيات على نطاق واسع |
| الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) | النمو في درجات حرارة أقل باستخدام البلازما | الركائز الحساسة للحرارة |
