في جوهره، فرن الحث هو محول طاقة قوي. يستخدم مجالًا مغناطيسيًا متغيرًا للحث على تيار كهربائي مباشرة داخل المعدن المراد صهره. تقاوم المقاومة الكهربائية للمعدن لهذا التيار الداخلي لتوليد حرارة شديدة وسريعة، مما يؤدي إلى صهره من الداخل إلى الخارج دون أي لهب خارجي أو عنصر تسخين يتلامس معه.
المبدأ الأساسي لا يتعلق بتطبيق الحرارة على المعدن، بل بتحويل المعدن إلى مصدر حرارته الخاص. يتم تحقيق ذلك باستخدام الحث الكهرومغناطيسي، وهو نفس القانون الفيزيائي الذي يحكم كيفية عمل المحولات الكهربائية.
المبدأ الأساسي: تفصيل خطوة بخطوة
تعتمد العملية برمتها على التطبيق الدقيق لقوانين الكهرومغناطيسية الأساسية، وتحويل الطاقة الكهربائية إلى حرارة بكفاءة ملحوظة.
الخطوة 1: التيار المتردد والملف
يبدأ كل شيء بمصدر طاقة يرسل تيارًا مترددًا (AC) عالي الطاقة عبر ملف نحاسي كبير، غالبًا ما يتم تبريده بالماء. يتم لف هذا الملف عادةً حول بوتقة أو حجرة تحتوي على شحنة المعدن الموصلة.
الخطوة 2: إنشاء المجال المغناطيسي
عندما يتدفق التيار المتردد وينعكس اتجاهه باستمرار داخل الملف، فإنه يولد مجالًا مغناطيسيًا قويًا ومتغيرًا بسرعة في الفضاء الموجود في مركز الملف، حيث يوجد المعدن.
الخطوة 3: حث التيارات الدوامية
وفقًا لقوانين الكهرومغناطيسية (وتحديداً قانون فاراداي للحث)، يحث هذا المجال المغناطيسي المتقلب على تيارات كهربائية دائرية داخل شحنة المعدن الموصلة. تُعرف هذه التيارات الداخلية الدائرية باسم التيارات الدوامية.
الخطوة 4: التسخين عبر المقاومة
يقاوم المعدن تدفق هذه التيارات الدوامية المستحثة. تولد هذه المقاومة الكهربائية حرارة هائلة مباشرة داخل المعدن نفسه، وهي ظاهرة تُعرف باسم تسخين جول. تؤدي هذه الحرارة إلى رفع درجة حرارة المعدن بسرعة إلى نقطة انصهاره وما بعدها.
تأثير التحريك المدمج
تؤدي نفس القوى الكهرومغناطيسية التي تحث التيارات الدوامية أيضًا إلى خلق تأثير تحريك قوي داخل حمام المعدن المنصهر. يضمن هذا الدوران الطبيعي أن يكون المصهور متجانسًا، وهو أمر بالغ الأهمية لإنشاء سبائك عالية الجودة ذات تركيبة دقيقة.
فهم معماريات الأفران الرئيسية
على الرغم من أن المبدأ هو نفسه، إلا أن التصميم المادي للفرن يمكن أن يختلف بشكل كبير، مما يؤثر على تطبيقه المثالي. تتعلق هذه الاختلافات بشكل أساسي بكيفية اقتران المجال المغناطيسي بشحنة المعدن.
أفران الحث اللابؤرية (Coreless)
هذا هو التصميم الأكثر شيوعًا. يحيط ملف الحث مباشرة ببوتقة مبطنة بالمواد الحرارية تحتوي على شحنة المعدن. لا يوجد قلب حديدي يربط الملف بالمعدن.
هذا التصميم متعدد الاستخدامات للغاية، وممتاز لصهر مجموعة واسعة من المعادن، ومثالي للتطبيقات التي تتطلب تغييرات متكررة في تركيبة السبيكة (المعالجة الدفعية).
أفران الحث ذات القناة (النوع ذو القلب)
يعمل هذا التصميم بشكل أكبر مثل المحول التقليدي. يحتوي على قلب حديدي، وملف أساسي، و "ملف" ثانوي يتكون من حلقة مغلقة من المعدن المنصهر.
يتم توليد الحرارة في حلقة المعدن المنصهر المحددة هذه وتدور إلى حمام الفرن الرئيسي. هذه الأفران فعالة للغاية في استخدام الطاقة ولكنها الأنسب للاحتفاظ بالكميات الكبيرة جدًا من نوع واحد من المعدن وتسخينها، وليس للتغييرات المتكررة في السبائك.
المزالق الشائعة واعتبارات التشغيل
إن فهم المبادئ يعني أيضًا إدراك الفروق الدقيقة والقيود التشغيلية التي تنشأ عنها.
أهمية التردد
تردد التيار المتردد هو معلمة حاسمة. تركز الترددات الأعلى التيار على سطح المعدن ("تأثير الجلد")، مما يؤدي إلى تسخين سريع جدًا للشحنات الأصغر. تخترق الترددات المنخفضة أعمق، وهو أمر أفضل لصهر دفعات أكبر.
دور الغلاف الجوي
يتم معظم صهر الحث في الهواء الطلق. ومع ذلك، بالنسبة للمعادن التفاعلية مثل التيتانيوم أو السبائك الفائقة، يجب إجراء العملية في فرن حث فراغي (VIM). عن طريق إزالة الهواء والغازات الأخرى، يمنع الفراغ المعدن المنصهر من الأكسدة أو التلوث، مما يضمن أقصى قدر من النقاء.
المواد الحرارية والسلامة
يتم توليد الحرارة في الشحنة، وليس في جدران الفرن. ومع ذلك، فإن درجة الحرارة الشديدة للمعدن المنصهر تعني أن البطانة الحرارية للبوتقة تتعرض لضغط هائل. يعد الاختيار السليم لهذه البطانة وصيانتها أمرًا بالغ الأهمية للتشغيل الآمن والفعال.
اتخاذ الخيار الصحيح لهدفك
يتم اختيار التصميم المحدد لفرن الحث بناءً على النتيجة المرجوة، بدءًا من الإنتاج الخام وحتى التصنيع عالي التقنية.
- إذا كان تركيزك الأساسي هو السرعة ومرونة الدفعات: يُعد الفرن اللابؤري هو المعيار الصناعي، مما يسمح لك بصهر سبائك مختلفة بسرعة وكفاءة.
- إذا كان تركيزك الأساسي هو كفاءة السبائك عالية الحجم: يوفر فرن القناة أداءً طاقيًا فائقًا للاحتفاظ بالمصهرات الكبيرة المستمرة ومعالجتها.
- إذا كان تركيزك الأساسي هو نقاء المادة المطلق: فإن فرن الحث الفراغي هو الخيار الوحيد لإنشاء سبائك تفاعلية عالية الأداء وخالية من التلوث الجوي.
في نهاية المطاف، يوفر مبدأ عمل فرن الحث طريقة نظيفة ومحتواة وقابلة للتحكم لصهر المعادن بدقة لا مثيل لها.
جدول ملخص:
| المكون الرئيسي | الوظيفة |
|---|---|
| مزود طاقة التيار المتردد | يولد تيارًا مترددًا عالي التردد. |
| ملف مبرد بالماء | ينشئ مجالًا مغناطيسيًا قويًا ومتقلبًا. |
| شحنة المعدن | يعمل كدائرة ثانوية؛ التيارات الدوامية تولد حرارة داخلية (تسخين جول). |
| البوتقة/المادة الحرارية | تحتوي على المعدن المنصهر وتتحمل درجات الحرارة القصوى. |
هل أنت مستعد للاستفادة من دقة الصهر بالحث في مختبرك؟
في KINTEK، نحن متخصصون في توفير معدات مختبرية عالية الأداء، بما في ذلك أفران الحث المصممة خصيصًا للبحث والتطوير. سواء كنت بحاجة إلى مرونة الفرن اللابؤري لتطوير السبائك أو النقاء المطلق لفرن الحث الفراغي، يمكن لخبرائنا مساعدتك في اختيار الحل المناسب.
نحن نقدم:
- تحكم فائق في درجة الحرارة: تحقيق نقاط انصهار دقيقة لنتائج متسقة وعالية الجودة.
- كفاءة معززة: تقليل استهلاك الطاقة وأوقات الصهر من خلال التسخين الداخلي المباشر.
- نقاء لا مثيل له: معالجة المعادن التفاعلية في جو متحكم فيه من خلال حلولنا الفراغية.
اتصل بنا اليوم لمناقشة كيف يمكن لفرن الحث من KINTEK أن يدفع مشاريعك في علوم المواد وتعدين المعادن إلى الأمام. دعنا نصهر تحدياتك بعيدًا!

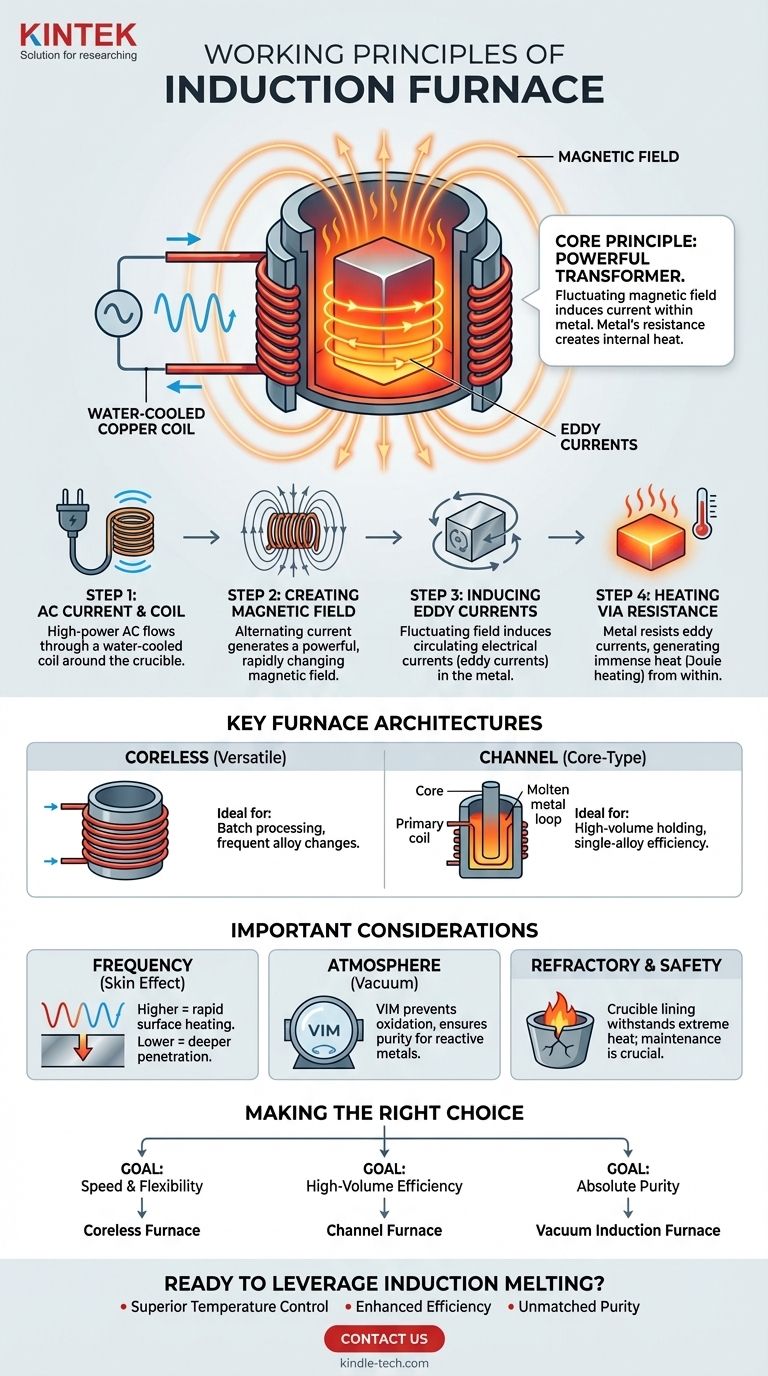

دليل مرئي
