ما هو ترسيب طبقة رقيقة صلبة على ركيزة من سلائف بخارية؟ دليل لـ PVD مقابل CVD

في علوم المواد والتصنيع، تُعرف عملية ترسيب طبقة صلبة رقيقة على ركيزة من سلائف بخارية بشكل عام باسم ترسيب البخار. تتضمن هذه التقنية الأساسية نقل المادة في طور غازي والسماح لها بالتكثف أو التفاعل على سطح، مما يبني طبقة الفيلم طبقة فوق طبقة. إنها العملية الأساسية وراء إنشاء الرقائق الدقيقة والعدسات البصرية المتقدمة والطلاءات الواقية للأدوات المتينة.

المفهوم المركزي الذي يجب استيعابه هو أن ترسيب البخار ليس تقنية واحدة، بل هو عائلة من العمليات مقسمة إلى فئتين رئيسيتين: الترسيب الفيزيائي للبخار (PVD) و الترسيب الكيميائي للبخار (CVD). يعتمد الاختيار بينهما على ما إذا كانت الطبقة تتكون من عملية تكثيف فيزيائية أو تفاعل كيميائي على سطح الركيزة.

الهدف الأساسي: البناء من الذرة صعوداً

في جوهره، ترسيب البخار هو شكل من أشكال التصنيع الإضافي على المستوى الذري أو الجزيئي. يتمثل الهدف في إنشاء طبقة وظيفية بخصائص لا يمتلكها الركيزة الأساسية.

ما هي "الطبقة الرقيقة"؟

الطبقة الرقيقة هي طبقة من المادة يتراوح سمكها من بضعة نانومترات (سماكة بضع عشرات من الذرات) إلى عدة ميكرومترات.

يمكن أن تختلف خصائص المادة في الطبقة الرقيقة بشكل كبير عن خصائصها في شكلها الضخم بسبب التأثيرات الكمومية ونسب مساحة السطح إلى الحجم.

دور الركيزة والبخار

الركيزة هي المادة أو الكائن الذي يتم تغطيته. إنه يعمل كأساس يتم بناء الفيلم عليه.

سلائف البخار هي اللبنات الأساسية الغازية. يتم إنشاؤها إما عن طريق تحويل مصدر صلب أو سائل إلى غاز (PVD) أو عن طريق استخدام مواد كيميائية غازية بطبيعتها (CVD).

ركيزتا ترسيب البخار: PVD و CVD

يعد فهم التمييز بين PVD و CVD أمرًا بالغ الأهمية، حيث إنهما يعملان على مبادئ مختلفة أساسًا ومناسبان لتطبيقات مختلفة.

الترسيب الفيزيائي للبخار (PVD): عملية فيزيائية "من الأعلى إلى الأسفل"

في PVD، يتم تحويل مادة المصدر الصلبة أو السائلة ماديًا إلى بخار، عادة داخل غرفة مفرغة من الهواء.

يسافر هذا البخار بعد ذلك ويتكثف على ركيزة أبرد، مكونًا الفيلم الصلب. إنها انتقال طور مباشر من صلب/سائل إلى غاز وعودة إلى صلب.

تشبيه سهل هو الطريقة التي يتكثف بها البخار (بخار الماء) من دش ساخن إلى طبقة من الماء السائل على سطح مرآة باردة. تشمل طرق PVD الشائعة القصف (sputtering) و التبخير الحراري (thermal evaporation).

الترسيب الكيميائي للبخار (CVD): عملية كيميائية "من الأسفل إلى الأعلى"

في CVD، يتم إدخال واحد أو أكثر من الغازات السليفة المتطايرة إلى غرفة التفاعل.

تتحلل هذه الغازات أو تتفاعل مع بعضها البعض على سطح ركيزة مسخنة، تاركة وراءها طبقة صلبة كمنتج ثانوي للتفاعل الكيميائي.

فكر في كيفية تشكل الصقيع على زجاج النافذة. لا يتجمد بخار الماء الموجود في الهواء ببساطة على الزجاج؛ بل يخضع لتغير في الطور ويتشكل بلورياً بطريقة منظمة بسبب السطح البارد والظروف الجوية.

فهم المفاضلات الحاسمة

لا توجد طريقة متفوقة عالميًا. يعتمد الاختيار الصحيح كليًا على المادة، والركيزة، والنتيجة المرجوة.

درجة الحرارة وتوافق الركيزة

يتطلب CVD عمومًا درجات حرارة عالية جدًا (غالبًا >600 درجة مئوية) لدفع التفاعلات الكيميائية الضرورية على سطح الركيزة. يمكن أن تتسبب هذه الحرارة بسهولة في إتلاف الركائز الحساسة مثل البلاستيك أو المكونات الإلكترونية المجمعة بالكامل.

PVD هي عملية ذات درجة حرارة أقل بكثير. نظرًا لاعتمادها على التكثيف، يمكن استخدامها لطلاء مجموعة أوسع بكثير من المواد الحساسة للحرارة.

جودة الفيلم والمطابقة (الالتزام بالشكل)

يتفوق CVD في إنشاء أغشية عالية النقاء وكثيفة ومتوافقة (conformal). نظرًا لأن الغازات السليفة يمكن أن تتدفق حول الكائن، يمكن لـ CVD أن يغطي الأشكال المعقدة ثلاثية الأبعاد بشكل موحد وبدقة عالية.

PVD هي في الأساس عملية خط رؤية مباشر (line-of-sight). تسافر المادة المتبخرة في خط مستقيم، مما قد يؤدي إلى تأثير "تظليل" ويؤدي إلى تغطية رقيقة أو غير موجودة على الجانب الخلفي للكائن أو داخل الخنادق العميقة.

تعقيد العملية ومعدل الترسيب

قد تكون عمليات PVD أسرع وأبسط ميكانيكيًا في بعض الأحيان، خاصة لترسيب المعادن النقية أو المركبات البسيطة.

يتضمن CVD إدارة كيمياء غازات معقدة ومعدلات تدفق ودرجات حرارة عالية، مما قد يزيد من التكاليف التشغيلية والمخاوف المتعلقة بالسلامة. ومع ذلك، فإنه يوفر تحكمًا دقيقًا في التركيب الكيميائي للفيلم.

لماذا هذه العملية أساسية للتكنولوجيا الحديثة

ترسيب البخار ليس تقنية مختبرية غامضة؛ إنه خطوة تصنيع حاسمة في كل صناعة عالية التقنية تقريبًا.

في الإلكترونيات الدقيقة

يعتمد تصنيع أشباه الموصلات بالكامل على ترسيب البخار. يتم استخدامه لإنشاء الطبقات المتناوبة من المواد الموصلة والعازلة وشبه الموصلة التي تشكل الترانزستورات والدوائر على رقاقة السيليكون.

للطبقات الواقية

يتم تطبيق الطلاءات الصلبة المقاومة للتآكل، مثل نيتريد التيتانيوم (TiN) على ريش الحفر وأدوات القطع، باستخدام PVD. وهذا يطيل بشكل كبير من عمر الأداة وأدائها.

في البصريات والضوئيات

يتم إنشاء الطلاءات المضادة للانعكاس على النظارات وعدسات الكاميرا باستخدام PVD لترسيب طبقات دقيقة من المواد ذات مؤشرات انكسار محددة. يتم استخدام CVD لتصنيع الزجاج فائق النقاء لكابلات الألياف الضوئية.

اتخاذ الخيار الصحيح لهدفك

يتطلب اختيار طريقة الترسيب الصحيحة مطابقة قدرات العملية مع المتطلب الأساسي لتطبيقك.

• إذا كان تركيزك الأساسي هو طلاء المواد الحساسة للحرارة أو تحقيق طبقة معدنية بسيطة: غالبًا ما يكون PVD هو الخيار الأكثر مباشرة وملاءمة بسبب درجات حرارته المنخفضة.
• إذا كان تركيزك الأساسي هو إنشاء طبقة نقية وكثيفة وموحدة فوق شكل معقد: يتفوق CVD في قدرته على إنتاج طلاءات متوافقة من خلال التفاعلات الكيميائية.
• إذا كان تركيزك الأساسي هو تحديد تركيبة كيميائية أو بنية بلورية محددة: يوفر CVD عادةً تحكمًا أدق في التكافؤ والخصائص النهائية للفيلم.

في نهاية المطاف، يعد فهم الاختلاف الأساسي بين التكثيف الفيزيائي والتفاعل الكيميائي هو المفتاح للاستفادة من تكنولوجيا الأغشية الرقيقة لأي تطبيق.

جدول ملخص:

الميزة	PVD (الترسيب الفيزيائي للبخار)	CVD (الترسيب الكيميائي للبخار)
العملية	التكثيف الفيزيائي للبخار	تفاعل كيميائي على الركيزة
درجة الحرارة	درجة حرارة أقل	درجة حرارة عالية (>600 درجة مئوية)
مطابقة الطلاء (التوافق)	خط رؤية مباشر	متوافق (يغطي الأشكال المعقدة)
الأفضل لـ	الركائز الحساسة للحرارة، المعادن	الأغشية عالية النقاء والكثافة، الأشكال المعقدة

هل أنت مستعد لتعزيز إمكانيات مختبرك باستخدام ترسيب الأغشية الرقيقة بدقة؟ تتخصص KINTEK في معدات المختبرات عالية الجودة والمواد الاستهلاكية لعمليات PVD و CVD على حد سواء. سواء كنت تعمل مع مواد حساسة للحرارة أو تحتاج إلى طلاءات متوافقة للمكونات المعقدة، فإن حلولنا توفر أداءً وموثوقية فائقة. اتصل بنا اليوم لمناقشة كيف يمكننا دعم احتياجات مختبرك المحددة لترسيب الأغشية الرقيقة!

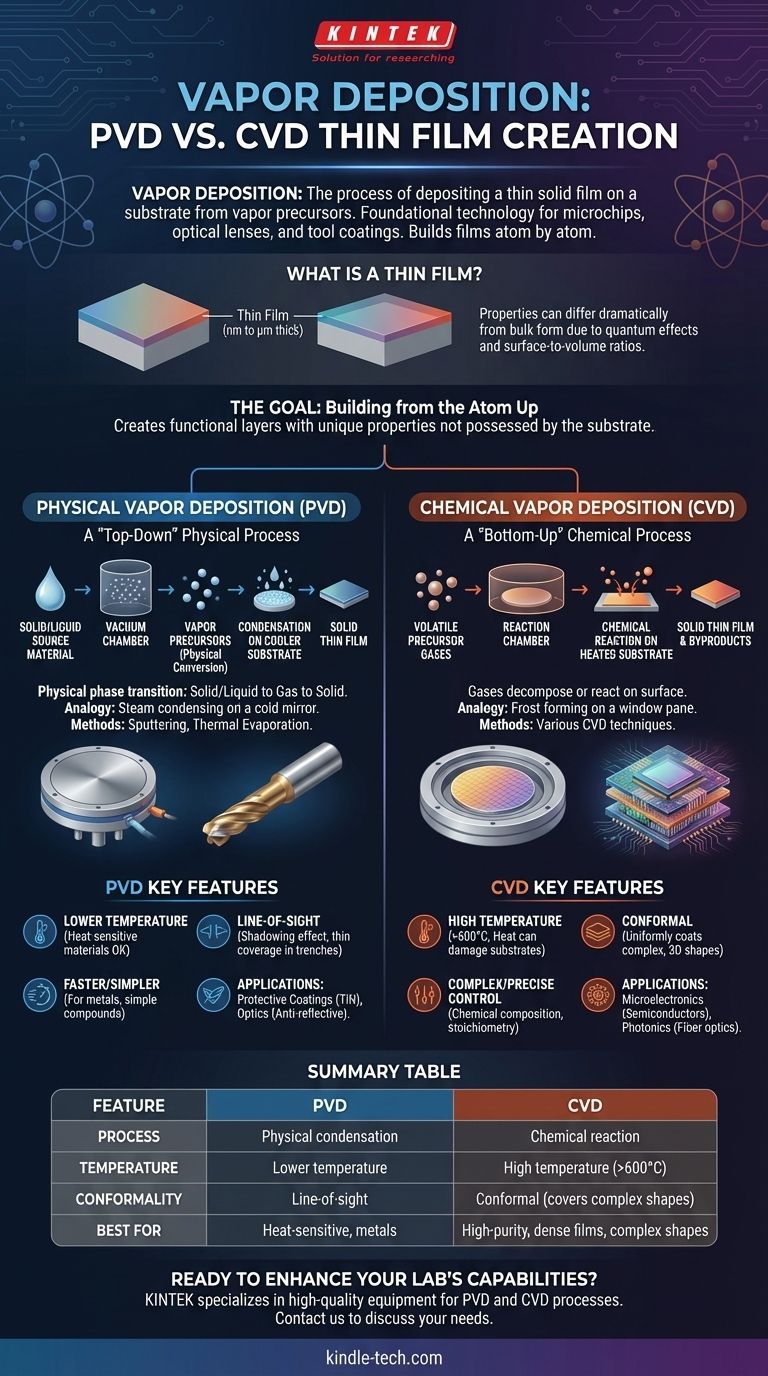

دليل مرئي
