ما هو الترسيب الفيزيائي للبخار الكيميائي؟ دليل لـ PVD مقابل CVD لطلاء الأغشية الرقيقة

تجدر الإشارة إلى أن مصطلح "الترسيب الفيزيائي للبخار الكيميائي" ليس تصنيفًا صناعيًا قياسيًا. يبدو أنه دمج لتقنيتين متميزتين وأساسيتين لطلاء الأغشية الرقيقة: الترسيب الفيزيائي للبخار (PVD) و الترسيب الكيميائي للبخار (CVD). تستخدم PVD عمليات فيزيائية مثل التبخير أو القصف لنقل مادة من مصدر إلى ركيزة، بينما تستخدم CVD تفاعلات كيميائية بين غازات بادئة لتكوين مادة جديدة مباشرة على سطح الركيزة.

الفرق الجوهري بسيط: تنقل PVD مادة ماديًا من مصدر إلى هدف، بينما تنشئ CVD مادة جديدة تمامًا على سطح الهدف من خلال تفاعل كيميائي. يعتمد اختيارك بينهما على المادة المطلوبة، وشكل الجزء، وظروف العملية التي يمكن أن يتحملها الجزء.

فهم الترسيب الفيزيائي للبخار (PVD)

المبدأ الأساسي: انتقال فيزيائي

الترسيب الفيزيائي للبخار هو في الأساس عملية تغيير طور. يتم تحويل مادة مصدر صلبة أو سائلة إلى طور بخار ثم يتم نقلها في بيئة مفرغة، حيث تتكثف مرة أخرى لتشكل غشاءً رقيقًا وصلبًا على سطح الجسم الذي تقوم بطلائه (الركيزة).

لا يُقصد حدوث تفاعلات كيميائية. يكون للفيلم المترسب نفس التركيب الكيميائي الأساسي للمادة المصدر.

طرق PVD الرئيسية

يتم تحديد العملية من خلال كيفية تبخير مادة المصدر. الطريقتان الرئيسيتان هما القصف (Sputtering) والتبخير (Evaporation).

القصف (Sputtering) يتضمن قصف هدف صلب من مادة الطلاء بأيونات عالية الطاقة، والتي تزيل الذرات فعليًا من سطح الهدف. تنتقل هذه الذرات المقذوفة بعد ذلك وتترسب على الركيزة.

التبخير (Evaporation) يستخدم الحرارة لرفع درجة حرارة مادة المصدر في فراغ عالٍ حتى تغلي أو تتسامى، مما يخلق بخارًا يتكثف بعد ذلك على الركيزة الأكثر برودة.

تطبيقات PVD الشائعة

تُقدَّر PVD لإنتاجها طبقات كثيفة وصلبة وملتصقة جيدًا.

تُستخدم على نطاق واسع لتطبيق طلاءات مقاومة لدرجات الحرارة على مكونات الطيران، وطبقات صلبة ومقاومة للتآكل على أدوات القطع، وأغشية بصرية أو موصلة رقيقة لأشباه الموصلات والألواح الشمسية.

فهم الترسيب الكيميائي للبخار (CVD)

المبدأ الأساسي: تفاعل كيميائي

الترسيب الكيميائي للبخار هو عملية كيميائية. بدلاً من نقل مادة ماديًا، تُدخل CVD غازًا بادئًا أو أكثر إلى غرفة التفاعل التي تحتوي على الركيزة.

تتحلل هذه الغازات أو تتفاعل مع بعضها البعض على سطح الركيزة الساخن، تاركة وراءها غشاءً صلبًا من مادة جديدة. يتم ضخ المنتجات الثانوية الغازية الزائدة خارج الغرفة.

كيف يعمل CVD

يوضع الجزء المراد طلاؤه داخل غرفة تفاعل، والتي غالبًا ما تكون تحت التفريغ. يتم إدخال الغازات البادئة، ويتم تطبيق الطاقة (عادةً الحرارة) على الركيزة.

تدفع هذه الطاقة تفاعلًا كيميائيًا على السطح، والذي "ينمي" الفيلم المطلوب. تستمر العملية حتى يصل الفيلم إلى السماكة المطلوبة.

تطبيقات CVD الشائعة

يعد CVD ضروريًا لإنشاء أغشية عالية النقاء وعالية الأداء.

إنه حجر الزاوية في صناعة أشباه الموصلات لإنشاء الهياكل الطبقية المعقدة في الرقائق الدقيقة. كما أنه يُستخدم لإنتاج طلاءات مقاومة للتآكل على الأدوات، وتنمية أنابيب الكربون النانوية، وترسيب المواد الكهروضوئية للخلايا الشمسية ذات الأغشية الرقيقة.

فهم المفاضلات

قيود PVD: خط الرؤية

تكون معظم عمليات PVD "خط رؤية"، مما يعني أن مادة الطلاء تنتقل في خط مستقيم من المصدر إلى الركيزة.

قد يجعل هذا من الصعب تحقيق طلاء موحد على الأجزاء ذات الأشكال المعقدة، مثل تلك التي تحتوي على تجاويف عميقة أو أسطح مخفية. غالبًا ما تحتاج الأجزاء إلى الدوران وإعادة التموضع لضمان تغطية متساوية.

تحديات CVD: درجات الحرارة العالية والتعقيد

غالبًا ما يتطلب CVD درجات حرارة ركيزة عالية جدًا لبدء التفاعلات الكيميائية اللازمة. قد يحد هذا من أنواع المواد التي يمكن طلاؤها دون أن تتضرر.

علاوة على ذلك، يمكن أن تكون الغازات البادئة المستخدمة شديدة السمية أو أكالة أو قابلة للاشتعال تلقائيًا (تشتعل في الهواء)، مما يتطلب أنظمة متطورة للمناولة والسلامة. تشير المراجع إلى أن CVD غالبًا ما يتطلب مستوى عالٍ من مهارة المشغل.

اتخاذ الخيار الصحيح لهدفك

يتطلب اختيار التقنية الصحيحة فهم قيود المواد والهندسة الخاصة بك.

• إذا كان تركيزك الأساسي هو طلاء صلب وكثيف على شكل بسيط نسبيًا: غالبًا ما تكون PVD هي الحل الأكثر مباشرة وفعالية من حيث التكلفة، وتشتهر بالتصاقها الممتاز.
• إذا كان تركيزك الأساسي هو طلاء نقي وموحد للغاية على سطح ثلاثي الأبعاد معقد: يعد CVD هو الطريقة المتفوقة، حيث يمكن للسلائف الغازية الوصول إلى جميع الأسطح المكشوفة.
• إذا كان تركيزك الأساسي هو إنشاء مادة مركبة من عناصر مختلفة: يعد CVD هو الخيار الطبيعي، حيث أن أساسه بالكامل هو تكوين مواد جديدة من خلال التفاعلات الكيميائية.
• إذا كان تركيزك الأساسي هو طلاء ركيزة حساسة للحرارة مثل البلاستيك: غالبًا ما تكون بعض عمليات PVD ذات درجة الحرارة المنخفضة أكثر ملاءمة من CVD التقليدي ذي درجة الحرارة العالية.

في النهاية، يعد فهم الآلية الأساسية - النقل المادي مقابل التفاعل الكيميائي - هو المفتاح لاختيار التقنية المثالية لتطبيقك.

جدول ملخص:

الميزة	PVD (الترسيب الفيزيائي للبخار)	CVD (الترسيب الكيميائي للبخار)
المبدأ الأساسي	النقل المادي للمادة (التبخير/القصف)	تفاعل كيميائي للغازات البادئة على الركيزة
توحيد الطلاء	خط رؤية؛ أقل توحيدًا على الأشكال المعقدة	ممتاز؛ تغطي الغازات جميع الأسطح المكشوفة بالتساوي
درجة حرارة العملية	أقل بشكل عام	عالية جدًا عادةً
مثالي لـ	الطلاءات الصلبة والكثيفة على أشكال أبسط؛ الركائز الحساسة للحرارة	الأغشية المركبة عالية النقاء على الأجزاء المعقدة

هل تحتاج إلى مساعدة في اختيار تقنية طلاء الأغشية الرقيقة المناسبة لمختبرك أو خط الإنتاج الخاص بك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في توفير معدات واستهلاكيات مختبرية عالية الجودة، بما في ذلك أنظمة PVD و CVD، المصممة خصيصًا لتلبية متطلبات تطبيقك المحددة.

اتصل بنا اليوم لمناقشة مشروعك واكتشاف كيف يمكن لحلولنا تعزيز عملية الطلاء لديك، وتحسين أداء المواد، ودفع أبحاثك أو تصنيعك إلى الأمام.

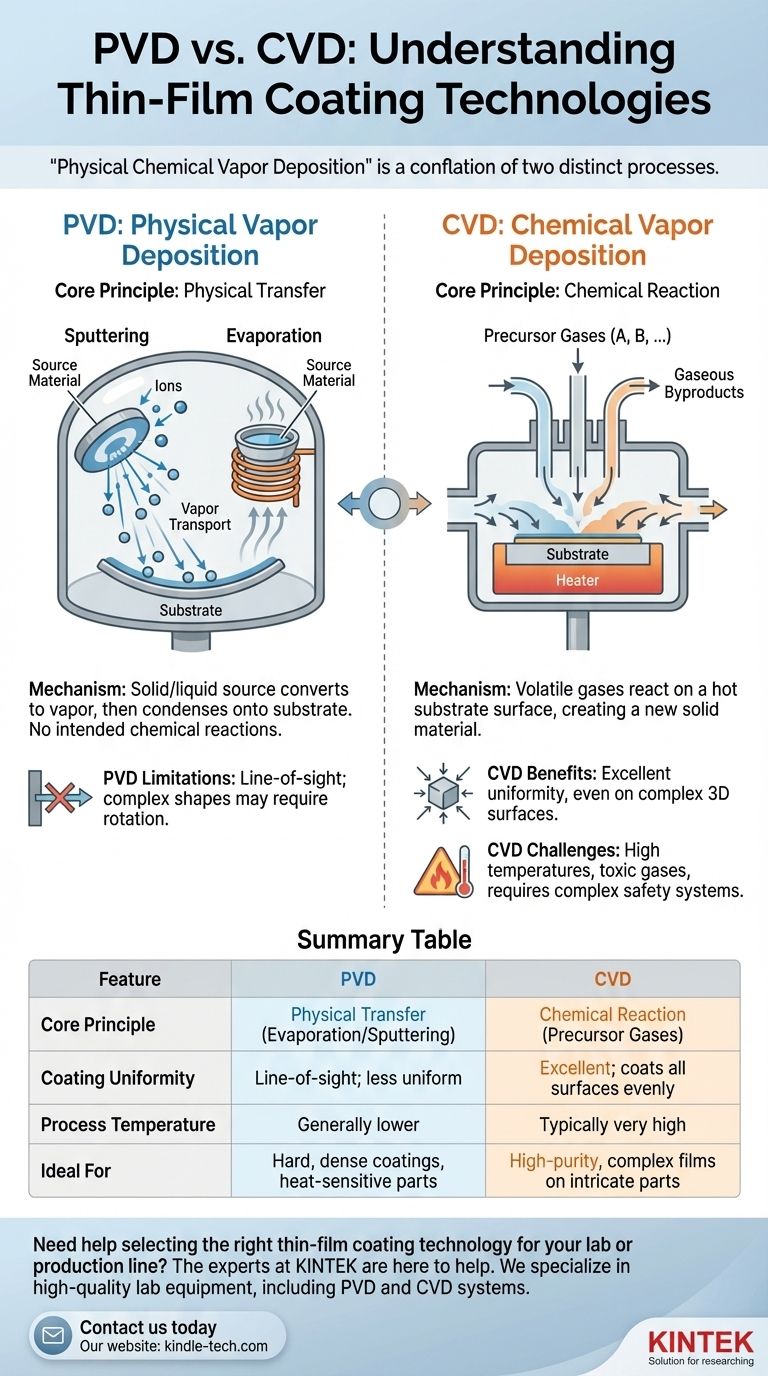

دليل مرئي
