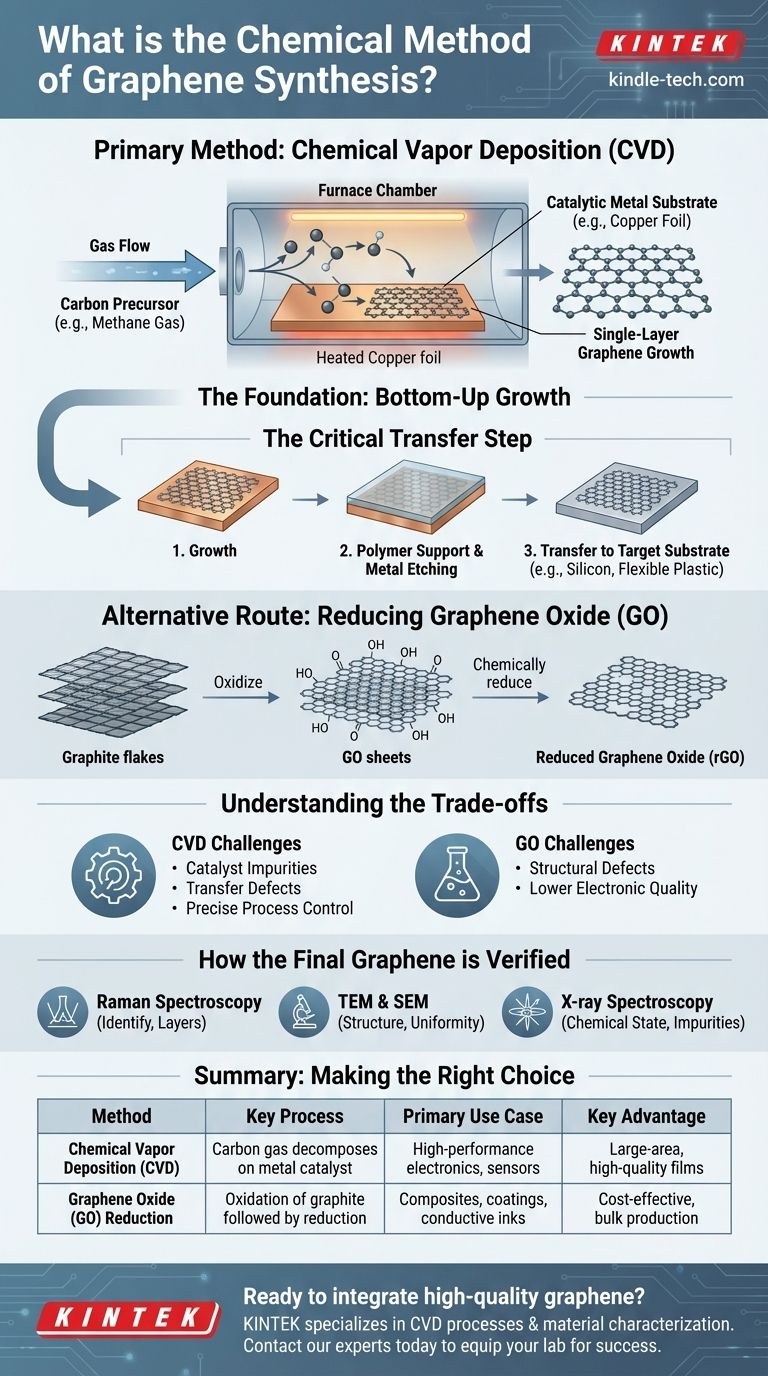

يمكن تحقيق تخليق الجرافين من خلال طريقتين أساسيتين: الطريقة التصاعدية من أسفل إلى أعلى والطريقة التصاعدية من أعلى إلى أسفل.تتضمن الطريقة التصاعدية تقنيات مثل ترسيب البخار الكيميائي (CVD)، والنمو الفوقي والتفريغ القوسي، حيث يتم بناء الجرافين ذرة بذرة.وتتضمن الطريقة من أعلى إلى أسفل التقشير والأكسدة الكيميائية والتقشير الميكانيكي، حيث يتم اشتقاق الجرافين من الجرافيت.ومن بين هذه الطرق، تُستخدم الطرق الكيميائية مثل CVD على نطاق واسع نظرًا لقدرتها على إنتاج جرافين عالي الجودة.ويمكن تصنيف CVD إلى CVD الحرارية و CVD المعززة بالبلازما، حيث يُعد غاز الميثان أكثر مصادر الكربون شيوعًا لإنتاج الجرافين.
شرح النقاط الرئيسية:
-
طريقة من أسفل إلى أعلى:
-
ترسيب البخار الكيميائي (CVD):
- التفكيك الحراري بالطرق CVD:تتضمن هذه الطريقة التحلل بدرجة حرارة عالية للسلائف المحتوية على الكربون، مثل الميثان، لترسيب الجرافين على ركيزة.وتتطلب هذه العملية عادةً درجات حرارة تقارب 1000 درجة مئوية وتنتج أفلام جرافين عالية الجودة.
- تقنية CVD المعززة بالبلازما (PECVD):على عكس CVD الحراري، يستخدم PECVD البلازما لتسهيل التفاعلات الكيميائية في درجات حرارة منخفضة، مما يجعلها مناسبة للركائز التي لا تتحمل درجات الحرارة العالية.هذه الطريقة مفيدة لإنتاج أغشية رقيقة من الجرافين على مجموعة متنوعة من الركائز.
- النمو الفوقي:تتضمن هذه التقنية زراعة طبقات الجرافين على ركيزة بلورية، مثل كربيد السيليكون (SiC)، من خلال التلدين بدرجة حرارة عالية.وتوفر الركيزة قالبًا لبنية الجرافين، مما ينتج عنه جرافين أحادي البلورة عالي الجودة.
- تفريغ القوس الكهربائي:في هذه الطريقة، يتم استخدام قوس كهربائي لتبخير ذرات الكربون من قطب كهربائي من الجرافيت، والتي تتكثف بعد ذلك لتكوين الجرافين.هذه التقنية أقل شيوعًا ولكنها يمكن أن تنتج جرافين بخصائص فريدة.
-
ترسيب البخار الكيميائي (CVD):
-
الطريقة من أعلى لأسفل:
- التقشير:تتضمن هذه الطريقة فصل طبقات الجرافين ميكانيكياً عن الجرافيت.يمكن لتقنيات مثل تقشير الشريط اللاصق أن تنتج جرافين عالي الجودة ولكنها غير قابلة للتطوير للإنتاج على نطاق واسع.
- الأكسدة الكيميائية:في هذه العملية، يتأكسد الجرافيت لتكوين أكسيد الجرافين الذي يُختزل بعد ذلك لإنتاج الجرافين.هذه الطريقة قابلة للتطوير وفعالة من حيث التكلفة ولكنها غالبًا ما ينتج عنها جرافين به عيوب هيكلية.
- التقشير الميكانيكي:على غرار التقشير، تنطوي هذه الطريقة على فصل طبقات الجرافين فيزيائيًا عن الجرافيت باستخدام القوة الميكانيكية.وفي حين أنها يمكن أن تنتج جرافين عالي الجودة، إلا أنها غير مناسبة للإنتاج على نطاق واسع.
-
مصادر الكربون لتخليق الجرافين:
- غاز الميثان:مصدر الكربون الأكثر شيوعًا لإنتاج الجرافين عن طريق التفريغ القابل للذوبان على القسطرة CVD نظرًا لقدرته على التحلل النظيف في درجات حرارة عالية، مما ينتج عنه جرافين عالي الجودة.
- الأسفلت البترولي:بديل غير مكلف للميثان، ولكنه أكثر صعوبة في التعامل معه بسبب تركيبته المعقدة وانخفاض درجة نقائه.
-
مزايا وقيود الطرق الكيميائية:
-
المزايا:
- قابلية التوسع:طرق مثل التفكيك القابل للذوبان والأكسدة الكيميائية قابلة للتطوير ومناسبة للإنتاج الصناعي.
- الجودة:يمكن أن ينتج الجرافين عالي الجودة والخالي من العيوب والمناسب للتطبيقات الإلكترونية.
-
القيود:
- :: التكلفة:يتطلب CVD معدات باهظة الثمن واستهلاكًا عاليًا للطاقة.
- التعقيد:يمكن أن تؤدي طرق الأكسدة الكيميائية إلى حدوث عيوب، مما يقلل من جودة الجرافين المنتج.
-
المزايا:
من خلال فهم هذه النقاط الرئيسية، يمكن للمرء أن يقدّر مدى تعقيد وتعدد استخدامات الطرق الكيميائية في تخليق الجرافين، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات اعتمادًا على الجودة المطلوبة وحجم الإنتاج.
جدول ملخص:
| الطريقة | الوصف | المزايا | القيود |
|---|---|---|---|
| الترسيب الكيميائي للبخار (CVD) | التحلل بدرجة حرارة عالية لسلائف الكربون (مثل الميثان) لترسيب الجرافين. | جرافين عالي الجودة قابل للتطوير ومناسب للإلكترونيات. | معدات باهظة الثمن، واستهلاك مرتفع للطاقة. |
| النمو الفوقي | نمو طبقات الجرافين على ركائز بلورية (مثل SiC) عن طريق التلدين. | إنتاج جرافين أحادي البلورة عالي الجودة. | تقتصر على ركائز محددة، عملية ذات درجة حرارة عالية. |
| الأكسدة الكيميائية | أكسدة الجرافيت إلى أكسيد الجرافين، يليها الاختزال إلى الجرافين. | قابلة للتطوير وفعالة من حيث التكلفة. | إدخال عيوب هيكلية وجرافين أقل جودة. |
| تفريغ القوس الكهربائي | تبخير ذرات الكربون من أقطاب الجرافيت باستخدام قوس كهربائي. | تنتج الجرافين بخصائص فريدة. | أقل شيوعًا، وقابلية محدودة للتوسع. |
| التقشير | الفصل الميكانيكي لطبقات الجرافين من الجرافيت. | جرافين عالي الجودة. | غير قابل للتطوير للإنتاج على نطاق واسع. |
