ما هو الفرق الرئيسي بين الترسيب بطبقة ذرية (ALD) والترسيب بالبخار الكيميائي (CVD)؟ الدقة مقابل السرعة في ترسيب الأغشية الرقيقة

الفرق الأساسي بين الترسيب بالطبقة الذرية (ALD) والترسيب بالبخار الكيميائي (CVD) يكمن في آليات التفاعل الخاصة بهما. يبني ALD الأغشية طبقة ذرية واحدة في كل مرة من خلال تفاعلات كيميائية متسلسلة ومحددة ذاتيًا، مما يوفر دقة لا مثيل لها. في المقابل، يستخدم CVD تفاعلًا مستمرًا ومتزامنًا لغازات السلائف، مما يتيح معدلات ترسيب أسرع بكثير.

يعتمد الاختيار بين ALD و CVD على مفاضلة حاسمة: الدقة مقابل السرعة. يوفر ALD تحكمًا على المستوى الذري للأغشية المعقدة والرقيقة للغاية، بينما يوفر CVD إنتاجية أعلى للطبقات الأكثر سمكًا حيث تكون الدقة المطلقة أقل أهمية.

آليات الترسيب: متسلسل مقابل مستمر

لفهم الاختلافات العملية، يجب علينا أولاً فحص كيفية عمل كل عملية على المستوى الأساسي. التمييز الجوهري هو ما إذا كانت التفاعلات الكيميائية تحدث بالتسلسل أم دفعة واحدة.

كيف يعمل CVD: تفاعل مستمر

في عملية الترسيب بالبخار الكيميائي (CVD)، يتم إدخال جميع غازات السلائف إلى غرفة التفاعل في وقت واحد.

تتفاعل هذه الغازات معًا على الركيزة الساخنة وفوقها، مما يؤدي إلى ترسيب مستمر للغشاء الرقيق المطلوب. هذه العملية سريعة وفعالة لنمو طبقات سميكة نسبيًا من المادة.

كيف يعمل ALD: عملية منفصلة ومحددة ذاتيًا

يعد الترسيب بالطبقة الذرية (ALD) متغيرًا أكثر تحكمًا ودوريًا لـ CVD. إنه يقسم التفاعل الإجمالي إلى نصف تفاعل أو أكثر منفصل.

أولاً، يتم ضخ غاز سلائف واحد في الغرفة، حيث يشكل طبقة ذرية واحدة محددة ذاتيًا على الركيزة. يتم تطهير أي غاز زائد. بعد ذلك، يتم ضخ سلائف ثانية للتفاعل مع الطبقة الأولى، مما يكمل ترسيب المادة لتلك الدورة قبل أن يتم تطهيرها أيضًا. تتكرر هذه الدورة لبناء الفيلم طبقة تلو طبقة ذرية.

الفروق الرئيسية في الممارسة

تؤدي الاختلافات الميكانيكية بين هاتين الطريقتين إلى نتائج متميزة في جودة الفيلم وتغطيته وسرعته.

سماكة الفيلم والتحكم

يوفر ALD دقة على المستوى الذري في التحكم في سماكة الفيلم. نظرًا لأن الفيلم يُبنى طبقة أحادية في كل مرة، يمكنك تحقيق سماكة محددة بدقة فائقة، مما يجعله مثاليًا للأغشية الرقيقة للغاية (10-50 نانومتر) المطلوبة في الإلكترونيات الحديثة.

يوفر CVD تحكمًا أقل دقة ولكنه مناسب تمامًا للتطبيقات التي تتطلب أغشية أكثر سمكًا حيث لا تكون الدقة على مستوى النانومتر ضرورية.

التوافقية والتغطية

تشير التوافقية (Conformality) إلى قدرة الفيلم على تغطية الأسطح غير المستوية والهياكل ثلاثية الأبعاد المعقدة بشكل موحد.

يوفر ALD توافقية متساوية الخواص (isotropic conformality) شبه مثالية. يضمن طبيعته المحددة ذاتيًا أن كل سطح، بما في ذلك الخنادق العميقة والهياكل عالية نسبة العرض إلى الارتفاع، مغطى بالتساوي. هذه ميزة كبيرة مقارنة بالطرق "خط الرؤية" مثل الترسيب الفيزيائي للبخار (PVD).

في حين أن CVD يوفر توافقية جيدة، إلا أنه قد يواجه صعوبة في الحفاظ على سماكة موحدة داخل الهياكل المعقدة أو العميقة جدًا مقارنة بـ ALD.

معدل الترسيب

الميزة الأهم لـ CVD هي معدل الترسيب العالي. نظرًا لأن التفاعل مستمر، يمكن نمو الأغشية بشكل أسرع بكثير.

ALD هي عملية بطيئة بطبيعتها. إن الدورات المتكررة للضخ والتطهير تحد من إنتاجيتها، مما يجعلها أقل عملية للتطبيقات التي تتطلب أغشية سميكة أو إنتاجًا بكميات كبيرة.

فهم المفاضلات

يتطلب الاختيار بين ALD و CVD موازنة نقاط القوة والضعف الخاصة بكل منهما مقابل أهدافك المحددة.

دقة ALD

الميزة الأساسية لـ ALD هي سيطرته التي لا مثيل لها على سماكة الفيلم وكثافته وتوحيده. هذه الدقة غير قابلة للتفاوض لتصنيع أجهزة أشباه الموصلات المتقدمة وتقنيات النانومتر الأخرى.

سرعة CVD

المنفعة الرئيسية لـ CVD هي سرعته وكفاءته، مما يترجم إلى إنتاجية أعلى وغالبًا ما تكون تكلفة أقل. إنه العمود الفقري للعديد من التطبيقات الصناعية حيث تكون هناك حاجة إلى طلاءات سميكة وعملية دون مواصفات على المستوى الذري.

تعقيد المواد والعملية

تعتبر تكنولوجيا CVD بشكل عام أكثر نضجًا، مع مجموعة أوسع من السلائف والعمليات المعمول بها لمختلف المواد. قد يكون تطوير عملية ALD جديدة أكثر تعقيدًا ويستغرق وقتًا طويلاً بسبب المتطلبات الدقيقة لكيمياء التحديد الذاتي الخاصة بها.

اتخاذ القرار الصحيح لتطبيقك

سيتم تحديد قرارك من خلال المتطلبات التقنية والاقتصادية المحددة لمشروعك.

• إذا كان تركيزك الأساسي هو الأغشية الرقيقة للغاية والموحدة تمامًا على هياكل ثلاثية الأبعاد معقدة: يعد ALD الخيار الأفضل وغالبًا الخيار الوحيد الممكن بسبب تحكمه على المستوى الذري.
• إذا كان تركيزك الأساسي هو ترسيب أغشية أكثر سمكًا بسرعة وبتكلفة معقولة: يوفر CVD السرعة والكفاءة وقابلية التوسع اللازمة للوظيفة.
• إذا كان مشروعك يتطلب توازنًا بين التغطية الجيدة والسرعة المعقولة: غالبًا ما يكون CVD هو النقطة الأكثر عملية وفعالية من حيث التكلفة للبدء للأغشية التي يزيد سمكها عن 50-100 نانومتر.

إن فهم هذا الاختلاف الأساسي بين الدقة المتسلسلة والسرعة المستمرة يمكّنك من اختيار تقنية الترسيب المثلى لهدفك.

جدول الملخص:

الميزة	الترسيب بالطبقة الذرية (ALD)	الترسيب بالبخار الكيميائي (CVD)
العملية	تفاعلات متسلسلة ومحددة ذاتيًا	تفاعلات مستمرة ومتزامنة
التحكم	دقة على المستوى الذري	تحكم أقل دقة
التوافقية	ممتازة، متساوية الخواص (موحدة على الهياكل ثلاثية الأبعاد المعقدة)	جيدة، ولكن قد تواجه صعوبة مع الهياكل عالية نسبة العرض إلى الارتفاع
سرعة الترسيب	بطيئة (طبقة تلو الأخرى)	سريعة (مستمرة)
السماكة المثالية للفيلم	أغشية رقيقة للغاية (10-50 نانومتر)	أغشية أكثر سمكًا (>50-100 نانومتر)
الميزة الأساسية	الدقة والتوحيد	السرعة والإنتاجية

هل تواجه صعوبة في اختيار تقنية الترسيب المناسبة لاحتياجات مختبرك المحددة؟ يعد الاختيار بين دقة ALD على المستوى الذري وترسيب CVD عالي السرعة أمرًا بالغ الأهمية لنتائج أبحاثك وإنتاجك. في KINTEK، نحن متخصصون في توفير معدات ومواد استهلاكية مخبرية عالية الجودة مصممة خصيصًا لتلبية المتطلبات الفريدة لمختبرك. يمكن لخبرائنا مساعدتك في اختيار النظام المثالي لتحقيق توحيد مثالي للفيلم أو زيادة إنتاجيتك إلى أقصى حد. دعنا نحسن عملية الأغشية الرقيقة لديك معًا – اتصل بخبرائنا اليوم للحصول على استشارة شخصية!

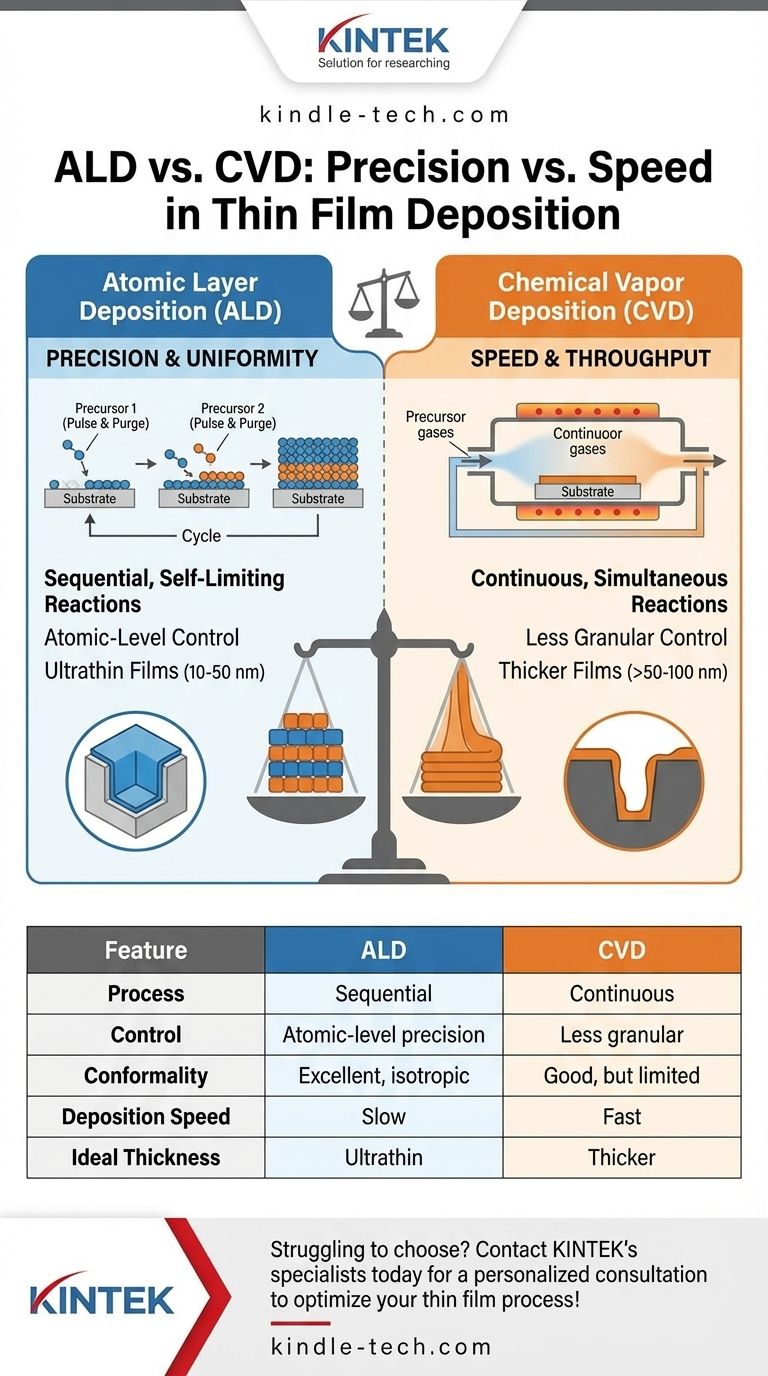

دليل مرئي
