ما هو توليد البلازما في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)؟ التقنية الأساسية للأغشية الرقيقة منخفضة الحرارة

في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، يتم توليد البلازما عن طريق تطبيق مجال كهربائي قوي على غاز تفاعلي داخل غرفة منخفضة الضغط. يقوم هذا المجال بتنشيط الغاز، حيث يجرد الإلكترونات من ذراته وجزيئاته لتكوين مزيج عالي التفاعل من الأيونات والإلكترونات والجذور الحرة المتعادلة المعروف باسم التفريغ المتوهج.

الغرض الأساسي من توليد البلازما في ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) هو خلق التفاعلية الكيميائية اللازمة لترسيب الفيلم دون الاعتماد على الحرارة العالية. وهذا يسمح بطلاء المواد الحساسة للحرارة التي قد تتضرر من العمليات الحرارية التقليدية.

ماذا تعني "البلازما" في هذا السياق

حالة منشطة للغاز

يُطلق على البلازما غالبًا الحالة الرابعة للمادة. في ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)، تشير إلى غاز مؤين جزئيًا يحتوي على مزيج من الأيونات الموجبة، والإلكترونات الحرة، والجزيئات المتعادلة عالية التفاعل المسماة بالجذور الحرة.

على الرغم من أن البلازما تحتوي على جسيمات عالية الطاقة للغاية، إلا أنها لا تحمل شحنة كهربائية صافية ويمكن أن تظل درجة الحرارة الإجمالية للغاز منخفضة نسبيًا.

محرك التفاعلات الكيميائية

تعتبر الإلكترونات والجذور الحرة عالية الطاقة داخل البلازما هي القوة الدافعة الحقيقية للعملية. فهي توفر الطاقة اللازمة لتفكيك الغازات الأولية وبدء التفاعلات الكيميائية التي تؤدي إلى ترسيب الغشاء الرقيق المطلوب على سطح الركيزة.

يعتبر نقل الطاقة هذا أكثر كفاءة بكثير من التسخين الحراري البسيط، مما يتيح حدوث التفاعلات عند مئات الدرجات أقل مما يتطلبه الترسيب الكيميائي للبخار (CVD) التقليدي.

آلية توليد البلازما

الخطوة 1: تطبيق مجال كهربائي

تبدأ العملية بإدخال غاز أولي (مثل السيلان) في غرفة مفرغة. ثم يتم تعريض قطبين كهربائيين داخل الغرفة لجهد عالٍ.

يؤدي هذا إلى إنشاء مجال كهربائي قوي في الفراغ بين الأقطاب الكهربائية، حيث يوجد الغاز.

الخطوة 2: إنشاء تفريغ متوهج

يسرّع المجال الكهربائي الإلكترونات الحرة القليلة الموجودة بشكل طبيعي في الغاز. عندما تصطدم هذه الإلكترونات عالية السرعة بجزيئات الغاز، فإنها تزيل المزيد من الإلكترونات.

يؤدي هذا إلى تفاعل متسلسل، أو تأثير الانهيار الثلجي، الذي يؤين الغاز بسرعة. والنتيجة هي تفريغ متوهج ذاتي الاستدامة - البلازما - الذي يملأ غرفة التفاعل.

الخطوة 3: اختيار مصدر الطاقة

هذا المجال الكهربائي ليس ثابتًا؛ بل يتم تشغيله بواسطة مصدر محدد مصمم للحفاظ على البلازما بفعالية.

يعد اختيار مصدر الطاقة معلمة حاسمة في التحكم في خصائص الفيلم النهائي.

مصادر الطاقة الشائعة ودورها

الترددات الراديوية (RF)

تعد طاقة الترددات الراديوية (RF)، وهي شكل من أشكال التيار المتردد (AC)، الطريقة الأكثر شيوعًا لتوليد البلازما في ترسيب البخار الكيميائي المعزز بالبلازما (PECVD). يعد المجال المتناوب سريع التغير فعالًا للغاية في تنشيط الإلكترونات ويمكنه الحفاظ على بلازما مستقرة.

ميزتها الرئيسية هي القدرة على ترسيب الأغشية على الركائز الموصلة وغير الموصلة للكهرباء على حد سواء.

التيار المباشر (DC)

يطبق مصدر طاقة التيار المباشر جهدًا ثابتًا بين الأقطاب الكهربائية. هذه الطريقة أبسط وغالبًا ما تستخدم لترسيب الأغشية الموصلة.

ومع ذلك، يقتصر استخدامها عادةً على الركائز الموصلة لأن تراكم الشحنة على سطح عازل سيؤدي بسرعة إلى تحييد المجال الكهربائي وإطفاء البلازما.

ترددات أخرى

قد تستخدم الأنظمة أيضًا الميكروويف أو الترددات المتوسطة (MF) لتنشيط الغاز. يتفاعل كل نطاق تردد مع الغاز بشكل مختلف، مما يوفر مزايا محددة للتحكم في معدل الترسيب وجودة بعض المواد.

فهم المفاضلات الرئيسية

التحكم في العملية مقابل البساطة

في حين أن المفهوم بسيط، فإن إنشاء بلازما موحدة ومستقرة يمثل تحديًا هندسيًا كبيرًا. أنظمة الترددات الراديوية (RF) أكثر تعقيدًا من أنظمة التيار المباشر (DC) ولكنها توفر تحكمًا أكبر بكثير في العملية وتنوعًا في المواد.

الطاقة مقابل الضرر

يمكن للأيونات عالية الطاقة في البلازما التي تتيح الترسيب في درجات حرارة منخفضة أن تسبب أيضًا ضررًا لسطح الركيزة أو الفيلم النامي.

يجب على المهندسين الموازنة بعناية بين طاقة البلازما لضمان أنها عالية بما يكفي لمعدل التفاعل المطلوب ولكنها منخفضة بما يكفي لمنع التلف الناتج عن البلازما للأجهزة الحساسة.

اتخاذ الخيار الصحيح لهدفك

تؤثر طريقة توليد البلازما بشكل مباشر على إمكانيات عملية الترسيب. سيوجهك هدفك الأساسي إلى النهج الأنسب.

• إذا كان تركيزك الأساسي هو طلاء المواد الحساسة للحرارة (مثل البلاستيك): تتمثل الرؤية الأساسية في أن البلازما توفر طاقة التفاعل، مما يجعل الترسيب في درجات حرارة منخفضة ممكنًا.
• إذا كان تركيزك الأساسي هو إنشاء أغشية كثيفة وعالية الجودة: تولد البلازما أنواعًا كيميائية عالية التفاعل تمكن من تكوين أغشية فائقة مقارنة بالطرق الحرارية عند نفس درجات الحرارة المنخفضة.
• إذا كان تركيزك الأساسي هو تنوع العملية على أي مادة: يعد نظام يعتمد على الترددات الراديوية (RF) أمرًا بالغ الأهمية، لأنه يسمح بالترسيب الموحد على كل من الركائز الموصلة وغير الموصلة.

في نهاية المطاف، يعد توليد البلازما هو التقنية الأساسية التي تحول الترسيب الكيميائي للبخار (CVD) التقليدي إلى أداة قوية ومتنوعة لهندسة المواد الحديثة.

جدول ملخص:

الجانب	الخلاصة الرئيسية
الغرض	توفير طاقة كيميائية للترسيب دون حرارة عالية، وحماية الركائز الحساسة للحرارة.
الآلية	يقوم مجال كهربائي بتأيين الغاز، مما يخلق بلازما تفاعلية من الأيونات والإلكترونات والجذور الحرة.
مصادر الطاقة الشائعة	الترددات الراديوية (RF)، التيار المباشر (DC)، الميكروويف.
الميزة الأساسية	تمكين ترسيب الأغشية عالية الجودة في درجات حرارة أقل بمئات الدرجات من ترسيب البخار الكيميائي الحراري (CVD).

هل أنت مستعد للاستفادة من تقنية ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) لموادك المتقدمة؟

يعد التحكم الدقيق في توليد البلازما مفتاحًا لترسيب أغشية رقيقة عالية الأداء على ركائز حساسة. تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة ترسيب البخار الكيميائي المعزز بالبلازما (PECVD)، لتلبية الاحتياجات الدقيقة لمختبرات علوم وهندسة المواد.

يمكننا مساعدتك في:

• ترسيب أغشية موحدة على البلاستيك وأشباه الموصلات والمواد الحساسة الأخرى.
• تحقيق جودة فيلم فائقة من خلال معلمات بلازما مضبوطة.
• اختيار نظام ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) المناسب (RF أو DC أو غيرها) لركيزتك وأهداف تطبيقك المحددة.

اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا وحلولنا تسريع أبحاثك وتطويرك. #تواصل مع خبرائنا الآن!

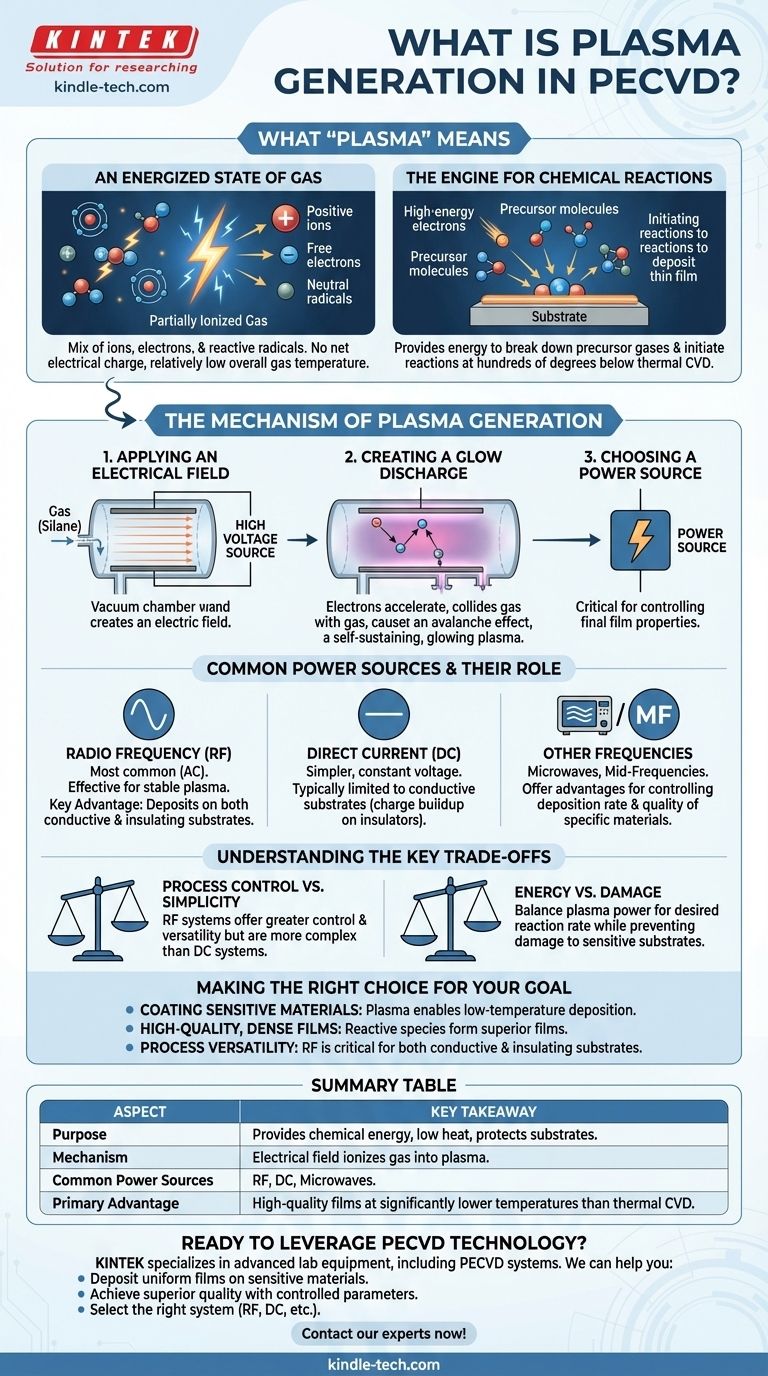

دليل مرئي
