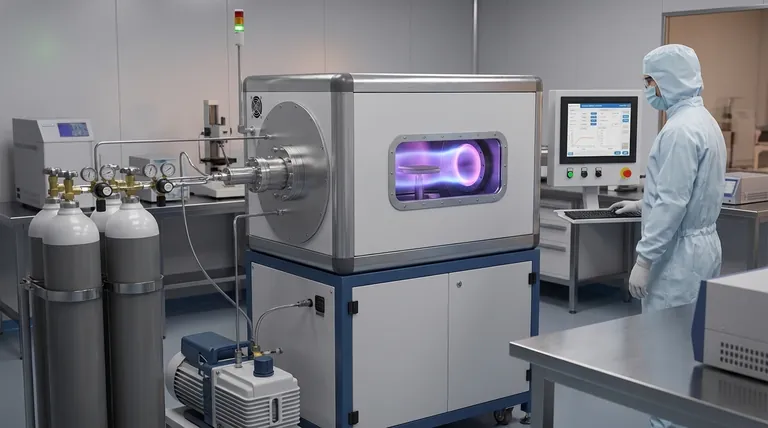

ما هي عملية الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD)؟ دليل لترسيب الأغشية الرقيقة في درجات حرارة منخفضة

في جوهرها، عملية الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD) هي عملية تستخدم لترسيب أغشية رقيقة صلبة من غاز على ركيزة. على عكس الترسيب الكيميائي بالبخار التقليدي (CVD) الذي يعتمد على الحرارة الشديدة لدفع التفاعلات الكيميائية، يستخدم PECVD الطاقة من البلازما لتحقيق نفس النتيجة عند درجات حرارة أقل بكثير. وهذا يسمح بطلاء المواد التي قد تتلف بخلاف ذلك بسبب عمليات الحرارة العالية.

الفكرة الحاسمة هي أن PECVD يستبدل الطاقة الحرارية للطرق التقليدية بطاقة البلازما. وهذا الاختلاف الأساسي يسمح بإنشاء أغشية رقيقة عالية الجودة على ركائز حساسة للحرارة، مما يوسع بشكل كبير نطاق التطبيقات الممكنة في الإلكترونيات والبصريات وعلوم المواد.

المبدأ الأساسي: استبدال الحرارة بالبلازما

لفهم PECVD، من الضروري أولاً تمييزه عن سلفه، الترسيب الكيميائي بالبخار التقليدي (CVD).

التمييز بين PECVD و CVD التقليدي

يتضمن CVD التقليدي تمرير غاز سلف متطاير فوق ركيزة يتم تسخينها إلى درجة حرارة عالية جدًا (غالبًا عدة مئات من درجات مئوية). توفر هذه الحرارة الشديدة الطاقة اللازمة لتفكيك جزيئات السلف، مما يتسبب في تفاعلها وترسيب طبقة صلبة على سطح الركيزة.

القيود الأساسية لهذه الطريقة هي درجة الحرارة العالية، مما يجعلها غير مناسبة لطلاء البلاستيك أو البوليمرات أو غيرها من المواد الحساسة.

دور البلازما

يتغلب PECVD على هذا القيد عن طريق توليد بلازما، وهي حالة غازية نشطة غالبًا ما تسمى "تفريغ متوهج". يتم تحقيق ذلك عادةً عن طريق تطبيق طاقة التردد اللاسلكي (RF) (على سبيل المثال، عند 13.56 ميجاهرتز) عبر قطبين كهربائيين داخل غرفة تفاعل ذات ضغط منخفض.

تتكون البلازما من خليط من الأيونات والإلكترونات والأنواع المحايدة عالية التفاعل (الجذور الحرة).

إنشاء أنواع تفاعلية من خلال الطاقة

تصطدم الإلكترونات عالية الطاقة داخل البلازما بجزيئات غاز السلف. هذه الاصطدامات قوية بما يكفي لتفتيت جزيئات السلف إلى الأنواع الكيميائية التفاعلية اللازمة للترسيب.

في الأساس، طاقة البلازما، وليس حرارة الركيزة، هي المحرك الأساسي للتفاعل الكيميائي.

عملية PECVD خطوة بخطوة

بينما تختلف تفاصيل المعدات، تتبع العملية الأساسية تسلسلاً واضحًا للأحداث داخل غرفة التفريغ.

1. إدخال الغازات السلف

يتم إدخال الغازات المتفاعلة، والمعروفة أيضًا باسم السلائف، إلى غرفة المعالجة. هذه هي المواد المصدر التي ستشكل الفيلم النهائي.

لضمان طلاء موحد، غالبًا ما يتم توزيع الغازات فوق الركيزة من خلال لوحة مثقبة تُعرف باسم رأس الدش.

2. إشعال البلازما

يتم تطبيق طاقة التردد اللاسلكي على الأقطاب الكهربائية داخل الغرفة، مما يؤدي إلى إشعال خليط غاز السلف والحفاظ عليه كبلازما. يوفر هذا التفريغ المتوهج الطاقة للخطوة التالية.

3. الترسيب ونمو الفيلم

تمتص الشظايا الجزيئية التفاعلية المتكونة في البلازما على سطح الركيزة. يتم تسخين الركيزة عادةً، ولكن إلى درجة حرارة أقل بكثير مما هو عليه في CVD.

على السطح، تتفاعل هذه الشظايا وتترابط وتتراكم بمرور الوقت لتشكيل فيلم رقيق صلب وموحد.

تنوع العملية: PECVD عن بعد

في بعض التطبيقات، يمكن أن يؤدي التعرض المباشر للبلازما إلى إتلاف ركيزة حساسة. للتخفيف من ذلك، يمكن استخدام طريقة PECVD عن بعد.

في هذه التقنية، يتم توليد البلازما في غرفة منفصلة. ثم يتم استخلاص الأنواع التفاعلية ونقلها إلى الركيزة، التي تبقى في منطقة خالية من البلازما للترسيب.

فهم المقايضات

PECVD هي تقنية قوية، لكن مزاياها تأتي مع اعتبارات محددة يجب مقارنتها بالطرق الأخرى.

ميزة: درجة حرارة ترسيب أقل

هذه هي أهم فائدة لـ PECVD. إنها تمكن من ترسيب أغشية عالية الجودة على مواد مثل البلاستيك والإلكترونيات المرنة والمكونات الأخرى الحساسة للحرارة دون التسبب في تلف حراري.

ميزة: التحكم في خصائص الفيلم

يؤدي استخدام البلازما إلى إدخال متغيرات عملية إضافية (مثل طاقة التردد اللاسلكي، والضغط، ومعدلات تدفق الغاز) غير متوفرة في CVD التقليدي. تسمح هذه المعلمات بضبط دقيق لخصائص الفيلم النهائي، مثل كثافته وإجهاده وتركيبه الكيميائي.

عيب: احتمال التلوث

يمكن أن تؤدي التفاعلات المعقدة التي تحدث داخل البلازما أحيانًا إلى دمج عناصر غير مرغوب فيها، مثل الهيدروجين من الغازات السلف، في الفيلم النهائي. يمكن أن يؤثر ذلك على نقاء الفيلم وخصائصه الكهربائية مقارنة بالأفلام المزروعة عبر CVD عالي الحرارة.

عيب: احتمال تلف السطح

بينما هو ألطف بكثير من الحرارة العالية، لا يزال التعرض المباشر للبلازما النشطة يمكن أن يسبب درجة معينة من تلف السطح أو يخلق عيوبًا على الركائز شديدة الحساسية. هذا هو السبب الرئيسي لاستخدام تقنيات متقدمة مثل PECVD عن بعد.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار طريقة الترسيب الصحيحة تمامًا على متطلبات الركيزة الخاصة بك والخصائص المرغوبة للفيلم النهائي.

• إذا كان تركيزك الأساسي هو الترسيب على ركائز حساسة للحرارة (مثل البوليمرات): PECVD هو الخيار الأفضل نظرًا لدرجات حرارة المعالجة المنخفضة بشكل كبير.
• إذا كان تركيزك الأساسي هو تحقيق أعلى نقاء ممكن للفيلم وجودة بلورية للركائز القوية: قد يكون CVD التقليدي عالي الحرارة مطلوبًا، بشرط أن تتحمل الركيزة الحرارة.
• إذا كان تركيزك الأساسي هو الضبط الدقيق لخصائص الفيلم مثل الإجهاد الميكانيكي والكثافة: توفر معلمات التحكم الإضافية التي توفرها البلازما في PECVD ميزة واضحة.

في النهاية، فهم التفاعل بين طاقة البلازما والتفاعل الكيميائي هو المفتاح للاستفادة من PECVD لتحقيق نتائج مستحيلة بالطرق الحرارية البحتة.

جدول الملخص:

خطوة العملية	الإجراء الرئيسي	الغرض
1. إدخال الغاز	تدخل الغازات السلف إلى الغرفة	توفير المواد المصدر لتشكيل الفيلم
2. إشعال البلازما	طاقة التردد اللاسلكي تخلق البلازما	توليد أنواع تفاعلية بدون حرارة عالية
3. الترسيب	تمتص الشظايا وتتفاعل على الركيزة	بناء فيلم رقيق موحد عند درجة حرارة منخفضة
الميزة الرئيسية	عملية درجة حرارة أقل	تمكن من طلاء المواد الحساسة
الاعتبار الرئيسي	تلف البلازما المحتمل	قد يتطلب PECVD عن بعد للركائز الحساسة
