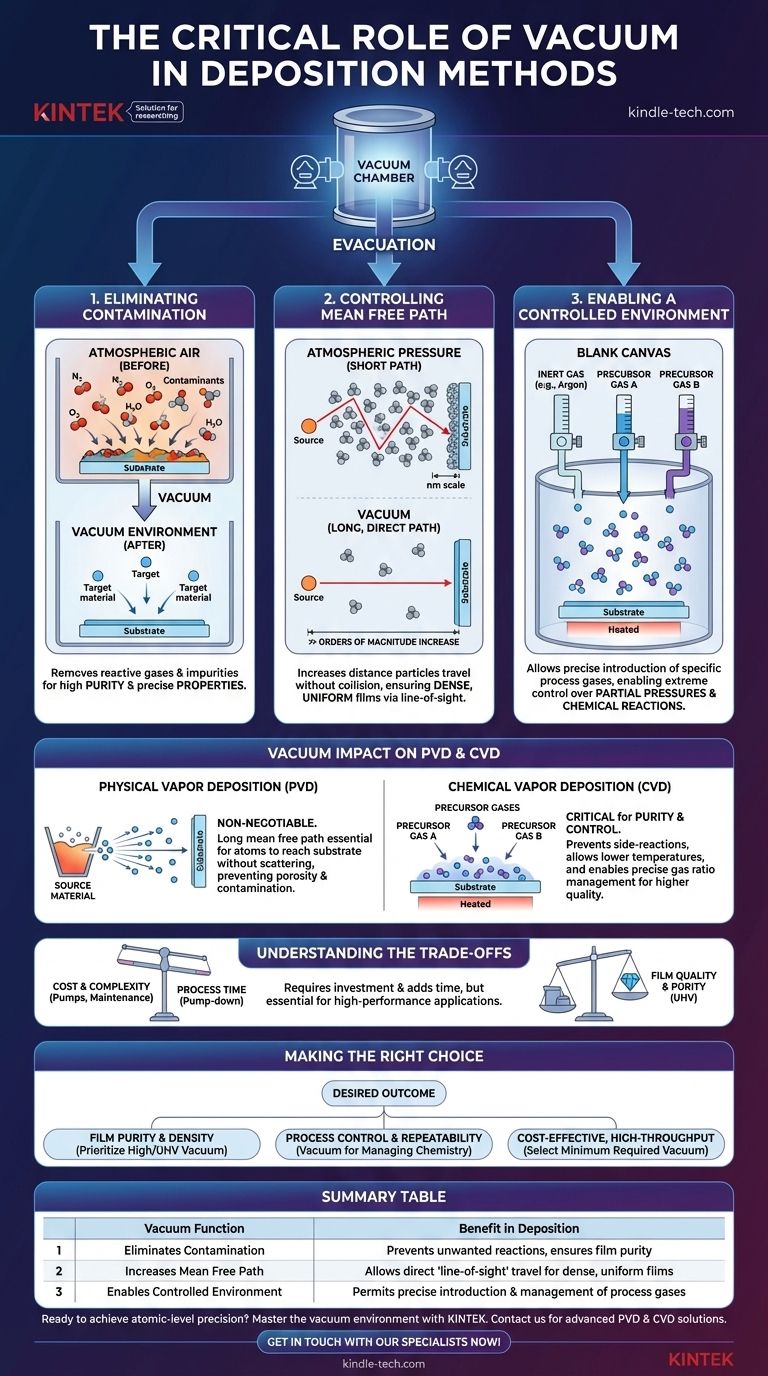

ما هو دور التفريغ في طرق الترسيب؟ إتقان النقاء والتحكم للحصول على أغشية رقيقة فائقة الجودة

في عمليات الترسيب، يتمثل الدور الأساسي للتفريغ في خلق بيئة فائقة النظافة ومتحكم بها بدقة. عن طريق إخلاء الغرفة، نقوم بإزالة الغازات الجوية والملوثات الأخرى بشكل منهجي. هذا الإجراء الأساسي لإزالة الشوائب ضروري لضمان نقاء الفيلم النهائي وتمكين التحكم الدقيق في الضغط والتركيب وتدفق الغازات المطلوبة لعملية الترسيب نفسها.

وظيفة التفريغ ليست مجرد خلق فراغ، بل هي إرساء تحكم مطلق على العالم المجهري. بإزالة التداخل الجوي، تكتسب القدرة على تحديد نقاء الفيلم، وهيكله، وتجانسه، وهو أمر مستحيل في الظروف الجوية العادية.

الغرض الأساسي من التفريغ

التفريغ هو نقطة البداية الضرورية لجميع عمليات ترسيب الأغشية الرقيقة عالية الجودة تقريبًا. إنه يعالج العديد من تحديات الفيزياء والكيمياء الأساسية التي قد تجعل العملية غير موثوقة أو مستحيلة بخلاف ذلك.

القضاء على التلوث

الهواء الجوي هو خليط كثيف من الغازات، بشكل أساسي النيتروجين والأكسجين، بالإضافة إلى بخار الماء وعناصر أخرى ضئيلة. هذه ملوثات شديدة التفاعل.

إذا تركت في الغرفة، فإن هذه الجزيئات الجوية ستقصف الركيزة وتتفاعل مع المادة المترسبة. هذا يخلق أكاسيد ونيتريدات غير مرغوب فيها، مما يضر بنقاء الفيلم ويغير خصائصه الكهربائية أو البصرية أو الميكانيكية المقصودة.

التحكم في المسار الحر المتوسط

المسار الحر المتوسط هو متوسط المسافة التي يمكن أن يقطعها الجسيم قبل أن يصطدم بجسيم آخر. عند الضغط الجوي، تكون هذه المسافة قصيرة بشكل لا يصدق — على مقياس النانومتر.

في التفريغ، تقل كثافة الجسيمات بشكل كبير، مما يزيد المسار الحر المتوسط بعدة درجات من الحجم. هذا يسمح للذرات المتناثرة أو المتبخرة من مصدر بالانتقال في خط مستقيم وغير منقطع إلى الركيزة. هذا الانتقال "على خط البصر" حاسم لإنشاء أغشية كثيفة ومتجانسة.

تمكين بيئة عملية متحكم بها

بمجرد إزالة الغازات الجوية غير المرغوب فيها، تصبح الغرفة لوحة فارغة. هذا يسمح بإدخال دقيق لغازات عملية محددة.

سواء كان غازًا خاملًا عالي النقاء مثل الأرجون لبلازما التذرية أو خليطًا من الغازات الأولية لترسيب البخار الكيميائي (CVD)، يضمن التفريغ أن الجزيئات الوحيدة الموجودة هي تلك التي وضعتها عمدًا. هذا يسمح بتحكم شديد في الضغوط الجزئية والتفاعلات الكيميائية.

كيف يؤثر التفريغ على عمليات الترسيب

تنطبق مبادئ النقاء والتحكم على جميع طرق الترسيب بالبخار، ولكن أهميتها المحددة تختلف قليلاً بين الفئتين الرئيسيتين: الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD).

في الترسيب الفيزيائي للبخار (PVD)

تتضمن طرق PVD، مثل التذرية والتبخير، طردًا فيزيائيًا أو غليانًا للذرات من مادة المصدر، والتي تنتقل بعد ذلك إلى الركيزة.

التفريغ أمر لا غنى عنه لـ PVD. المسار الحر المتوسط الطويل ضروري لذرات المصدر للوصول إلى الركيزة دون أن تتشتت بواسطة جزيئات الهواء. بدونه، سينخفض معدل الترسيب بشكل كبير، وسيكون الفيلم الناتج مساميًا وملوثًا بشدة.

في الترسيب الكيميائي للبخار (CVD)

يتضمن CVD إدخال غازات أولية تتفاعل على ركيزة ساخنة لتشكيل الفيلم المطلوب. بينما يمكن أن تحدث بعض عمليات CVD عند الضغط الجوي (APCVD)، تعتمد التطبيقات عالية الأداء على التفريغ.

في عملية CVD القائمة على التفريغ، الفائدة الأساسية هي النقاء والتحكم. إزالة الهواء يمنع التفاعلات الجانبية غير المرغوب فيها. كما يسمح بدرجات حرارة عملية أقل بكثير وتحكم دقيق في تدفق ونسبة الغازات الأولية، مما يؤدي إلى أغشية أعلى جودة وأكثر تجانسًا.

فهم المقايضات

بينما يعد نظام التفريغ ضروريًا، فإن تنفيذه يقدم مجموعة خاصة به من التحديات الهندسية والاقتصادية التي تمثل مقايضة حرجة.

التكلفة والتعقيد

أنظمة التفريغ معقدة ومكلفة. تتطلب سلسلة من المضخات (مضخات خشنة ومضخات تفريغ عالي)، بالإضافة إلى مقاييس وصمامات وأختام متطورة. صيانة هذه الأنظمة تمثل تكلفة تشغيلية كبيرة.

وقت العملية (الإنتاجية)

إخلاء الغرفة إلى مستوى الضغط المطلوب، المعروف باسم وقت الضخ، ليس فوريًا. هذا يضيف قدرًا كبيرًا من الوقت إلى كل دورة ترسيب، مما قد يكون عنق الزجاجة في بيئات التصنيع عالية الإنتاجية.

"مستوى" التفريغ المطلوب

لا تتطلب جميع العمليات نفس مستوى التفريغ. قد يحتاج طلاء معدني بسيط عن طريق التذرية إلى تفريغ منخفض أو متوسط فقط. في المقابل، يتطلب نمو فيلم أشباه الموصلات البلوري الفردي المثالي لمعالج دقيق متطور تفريغًا فائق الارتفاع (UHV) لتحقيق النقاء الضروري. مستوى التفريغ المطلوب هو دائمًا مقايضة بين جودة الفيلم والتكلفة ووقت العملية.

اتخاذ القرار الصحيح لهدفك

يجب أن يكون مستوى التفريغ والتركيز الذي تضعه عليه مرتبطًا بشكل مباشر بالنتيجة المرجوة لفيلمك.

• إذا كان تركيزك الأساسي هو نقاء الفيلم وكثافته: يجب عليك إعطاء الأولوية للتفريغ العالي أو الفائق الارتفاع لتقليل التلوث من الغازات المتبقية وزيادة المسار الحر المتوسط.
• إذا كان تركيزك الأساسي هو التحكم في العملية وقابلية التكرار: التفريغ هو أداتك الرئيسية لإدارة الضغوط الجزئية وضمان أن كيمياء الطور الغازي متطابقة من تشغيل لآخر.
• إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة وعالي الإنتاجية: يجب عليك اختيار الحد الأدنى من مستوى التفريغ الذي يحقق مواصفات الفيلم المستهدفة لتقليل وقت الضخ وتكاليف المعدات.

في النهاية، إتقان بيئة التفريغ هو إتقان فن إنشاء المواد بدقة على المستوى الذري.

جدول الملخص:

وظيفة التفريغ	الفائدة في الترسيب
يزيل التلوث	يمنع التفاعلات غير المرغوب فيها، ويضمن نقاء الفيلم
يزيد المسار الحر المتوسط	يسمح بانتقال مباشر "على خط البصر" لأغشية كثيفة ومتجانسة
يمكن بيئة متحكم بها	يسمح بإدخال وإدارة دقيقة لغازات العملية
