ما هو معدل الرش؟ إتقان مفتاح التحكم في ترسيب الأغشية الرقيقة الخاصة بك

بمصطلحات بسيطة، فإن معدل الرش هو قياس لمدى سرعة طرد الذرات ماديًا من سطح المادة الهدف عند قصفها بأيونات عالية الطاقة. غالبًا ما يتم التعبير عنه كسمك المادة المزالة من الهدف في وحدة زمنية (على سبيل المثال، نانومتر في الدقيقة) أو كعدد الذرات المقذوفة في الثانية. هذا المعدل هو المحرك الأساسي لعملية الترسيب المستخدمة لإنشاء الأغشية الرقيقة.

معدل الرش ليس خاصية ثابتة للمادة ولكنه نتيجة ديناميكية لمعلمات نظامك. يتطلب إتقانه فهم التفاعل بين مادة الهدف، وطاقة قصف الأيونات، والتكوين المحدد لغرفة الرش الخاصة بك.

المبدأ الأساسي لمعدل الرش

للتحكم في معدل الرش، يجب عليك أولاً فهم الفيزياء الأساسية المعنية. العملية عبارة عن سلسلة من الأحداث، وكل حلقة في هذه السلسلة هي متغير يمكنك غالبًا تعديله.

من اصطدام الأيون إلى قذف المادة

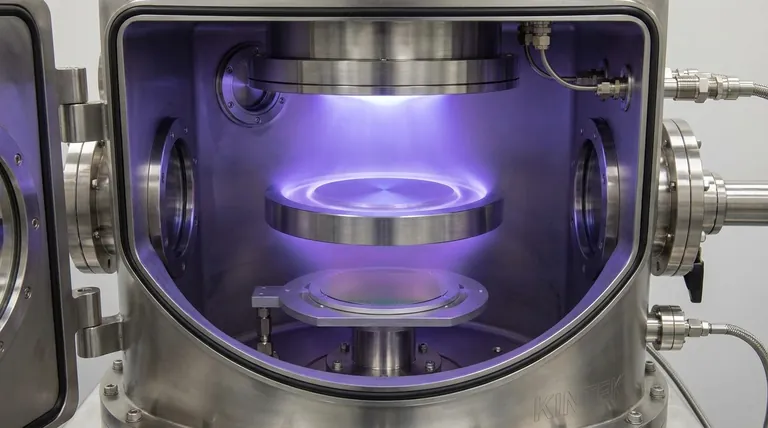

تبدأ العملية برمتها عن طريق إنشاء بلازما من غاز خامل، عادةً الأرجون. يقوم مجال كهربائي بتسريع أيونات الأرجون الموجبة هذه نحو الهدف المشحون سالبًا. عندما تصطدم أيون بالهدف، فإنه ينقل طاقته الحركية، مما يتسبب في سلسلة من التصادمات تؤدي إلى قذف ذرة هدف واحدة أو أكثر.

إنتاجية الرش (S)

إنتاجية الرش (Sputter Yield) هي الخاصية الجوهرية الأكثر أهمية في هذه العملية. تُعرَّف بأنها متوسط عدد ذرات الهدف المقذوفة لكل أيون عالي الطاقة يصطدم بالسطح. المادة ذات إنتاجية الرش العالية (مثل الفضة أو الذهب) سوف ترش بشكل أسرع بكثير من المادة ذات الإنتاجية المنخفضة (مثل التيتانيوم أو الكربون) في ظل نفس الظروف.

دور كثافة تيار الأيونات (j)

في حين أن إنتاجية الرش تخبرك بكفاءة كل اصطدام أيوني، فإن كثافة تيار الأيونات تخبرك بتكرار تلك الاصطدامات. وهي تمثل عدد الأيونات التي تصطدم بمنطقة معينة من الهدف في الثانية. تعني كثافة تيار الأيونات الأعلى المزيد من القصف وبالتالي معدل رش أعلى.

العوامل الرئيسية التي تتحكم في المعدل

معدل الرش هو نتيجة مباشرة لعدة معلمات نظام قابلة للتعديل. يعد فهم هذه الروافع أساسيًا لتحقيق عملية قابلة للتكرار ومحسّنة.

خصائص مادة الهدف

تؤثر الكتلة الذرية للمادة وكثافتها وطاقة الترابط بشكل مباشر على إنتاجية الرش الخاصة بها. لا يمكنك تغيير هذه الخصائص، ولكن يجب أن تأخذها في الاعتبار. من الصعب بشكل عام قذف الذرات الأثقل، مما يقلل من المعدل.

طاقة النظام (تيار مستمر أو تردد لاسلكي)

تعد زيادة الطاقة المطبقة على المهبط المغناطيسي هي الطريقة الأكثر مباشرة لزيادة معدل الرش. تزيد الطاقة الأعلى من كثافة البلازما، مما يزيد بدوره من كثافة تيار الأيونات (j) التي تقصف الهدف.

ضغط الغاز وتدفقه

يجب موازنة ضغط غاز الرش (مثل الأرجون) بعناية.

• منخفض جدًا: قد تكون البلازما غير مستقرة أو متفرقة للغاية، مما يؤدي إلى تيار أيوني منخفض ومعدل بطيء.
• مرتفع جدًا: تكون البلازما كثيفة، ولكن من المرجح أن تصطدم الذرات المرشوشة بذرات الغاز في طريقها إلى الركيزة. هذا "التشتت الغازي" يقلل من معدل الترسيب، حتى لو كان معدل الرش عند الهدف مرتفعًا.

تكوين المجال المغناطيسي

في الرش المغناطيسي، يتم استخدام مجال مغناطيسي لحصر الإلكترونات بالقرب من سطح الهدف. يؤدي هذا إلى زيادة كبيرة في كفاءة تكوين الأيونات، مما يؤدي إلى كثافة تيار أيوني أعلى بكثير ومعدل رش أسرع بشكل ملحوظ مقارنة بالأنظمة غير المغناطيسية. تعد قوة وشكل هذا المجال من معلمات التصميم الحاسمة.

فهم المفاضلات

إن مجرد زيادة معدل الرش إلى الحد الأقصى نادرًا ما يكون الهدف. غالبًا ما يؤدي دفع المعدل إلى الأعلى إلى تقديم تنازلات في جودة الفيلم واستقرار العملية.

المعدل مقابل جودة الفيلم

يعني معدل الرش المرتفع جدًا أن الذرات تصل إلى الركيزة بطاقة أكبر وبأعداد أكبر. يمكن أن يؤدي هذا إلى زيادة إجهاد الفيلم، وإنشاء بنية مجهرية أكثر مسامية، ويؤدي إلى ضعف الالتصاق. غالبًا ما يسمح الترسيب الأبطأ والأكثر تحكمًا للذرات بترتيب نفسها في بنية فيلم أكثر كثافة واستقرارًا.

تآكل الهدف واستخدامه

المجال المغناطيسي الذي يعزز معدل الرش يركزه أيضًا في "مسار سباق" محدد على سطح الهدف. يعني هذا التآكل غير المنتظم أن المعدل يتغير مع تآكل الهدف. كما أنه يحد من استخدام الهدف، حيث تُترك الكثير من المواد خارج مسار السباق دون رش.

معدل الرش مقابل معدل الترسيب

من الضروري التمييز بين هذين المصطلحين.

• معدل الرش: المادة التي تُزال من الهدف.
• معدل الترسيب: المادة الواصلة إلى الركيزة.

سيكون معدل الترسيب دائمًا أقل من معدل الرش بسبب التشتت الغازي والعوامل الهندسية (أي أن جميع الذرات المرشوشة لا تتجه نحو الركيزة).

اتخاذ الخيار الصحيح لهدفك

يعتمد معدل الرش المثالي لديك كليًا على ما تحاول تحقيقه بغشائك الرقيق.

• إذا كان تركيزك الأساسي هو أقصى إنتاجية: أعط الأولوية لمادة ذات إنتاجية رش عالية وقم بالتشغيل بأعلى طاقة يمكن لنظامك وهدفك التعامل معها بأمان مع الحفاظ على استقرار البلازما.
• إذا كان تركيزك الأساسي هو أغشية كثيفة وعالية الجودة: استخدم معدل رش متوسطًا وقم بتحسين ضغط الغاز بعناية لتقليل إجهاد الفيلم والمسامية.
• إذا كان تركيزك الأساسي هو طلاء موحد على مساحة كبيرة: ركز بشكل أقل على ذروة المعدل وركز أكثر على استقرار البلازما، ودوران الركيزة، وتحسين المسافة بين الهدف والركيزة لضمان توزيع متساوٍ للمواد.

في نهاية المطاف، يدور التحكم في معدل الرش حول تحقيق عملية مستقرة وقابلة للتكرار تنتج خصائص الفيلم التي تحتاجها.

جدول ملخص:

العامل	التأثير على معدل الرش	الاعتبار الرئيسي
مادة الهدف (إنتاجية الرش)	المواد ذات الإنتاجية العالية (مثل الفضة، الذهب) ترش بشكل أسرع.	خاصية جوهرية يجب أن تأخذها في الاعتبار.
طاقة النظام (تيار مستمر/تردد لاسلكي)	الطاقة الأعلى تزيد من كثافة البلازما وقصف الأيونات.	الطريقة الأكثر مباشرة لزيادة المعدل.
ضغط الغاز	يجب موازنته؛ يمكن أن يؤدي الانخفاض أو الارتفاع المفرط إلى تقليل المعدل الفعال.	تحسين لتقليل التشتت الغازي للذرات المرشوشة.
المجال المغناطيسي (المغناطيس)	يحصر البلازما، ويزيد بشكل كبير من تيار الأيونات والمعدل.	يركز التآكل في "مسار سباق" على الهدف.
