في جوهرها، يعد تخليق أنابيب الكربون النانوية (CNTs) عبر الترسيب الكيميائي للبخار (CVD) عملية خاضعة للرقابة حيث يتم التحلل الحراري لغاز يحتوي على الكربون فوق محفز معدني. يعمل المحفز "كـبذرة"، حيث يفكك الغاز ويجمع ذرات الكربون الناتجة في هيكل أسطواني يشبه الأنبوب. أصبحت هذه الطريقة هي العملية التجارية السائدة بسبب قابليتها للتوسع وتحكمها الفائق في المنتج النهائي مقارنة بالتقنيات الأقدم مثل تفريغ القوس أو التبخير بالليزر.
الترسيب الكيميائي للبخار ليس مجرد تقنية طلاء؛ بالنسبة لأنابيب الكربون النانوية، إنها عملية نمو تحفيزي من الأسفل إلى الأعلى. تعتمد الآلية بأكملها على استخدام محفز لتفكيك مصدر الكربون بطريقة يمكن التحكم فيها ثم إعادة تجميع ذرات الكربون، ذرة تلو الأخرى، في أنبوب نانوي عالي التنظيم.
الآلية الأساسية: تفصيل خطوة بخطوة
لفهم الترسيب الكيميائي للبخار لتخليق أنابيب الكربون النانوية حقًا، يجب أن ننظر إليه كسلسلة من الأحداث الكيميائية والفيزيائية المتميزة التي تحدث على المستوى النانوي. تؤثر كل خطوة بشكل مباشر على جودة وخصائص الأنابيب النانوية الناتجة.
الخطوة 1: تحضير الركيزة والمحفز
قبل بدء أي تفاعل، يتم تحضير ركيزة بطبقة رقيقة من مادة المحفز. وعادة ما يكون هذا معدنًا انتقاليًا مثل الحديد (Fe) أو الكوبالت (Co) أو النيكل (Ni).
عند التسخين، تتفكك هذه الطبقة الرقيقة إلى جسيمات نانوية منفصلة بسبب عملية تسمى "التبلل الذاتي في الحالة الصلبة" (solid-state dewetting). يعد حجم هذه الجسيمات النانوية أمرًا بالغ الأهمية، لأنه غالبًا ما يحدد قطر الأنابيب النانوية التي ستنمو منها.
الخطوة 2: إدخال المتفاعلات
توضع الركيزة المحضرة داخل فرن ذي درجة حرارة عالية (عادة ما بين 600-1200 درجة مئوية). يتم إدخال تدفق متحكم فيه بعناية من الغازات.
يشمل ذلك غاز حامل خامل (مثل الأرجون أو النيتروجين) وغاز بادئ يحتوي على الكربون (هيدروكربون مثل الميثان أو الإيثيلين أو الأسيتيلين).
الخطوة 3: التحلل التحفيزي
عند درجة حرارة المعالجة العالية، لا تترسب جزيئات غاز الهيدروكربون ببساطة على الركيزة. بدلاً من ذلك، يتم تحللها تحفيزيًا على سطح الجسيمات النانوية المعدنية الساخنة.
تتمثل وظيفة المحفز في خفض طاقة كسر الروابط الكيميائية في الهيدروكربون بشكل كبير، مما يطلق ذرات الكربون العنصرية.
الخطوة 4: انتشار الكربون والتنوي (الإنبات)
تذوب ذرات الكربون المتحررة أو تنتشر عبر سطح جسيم المحفز المعدني. يصبح الجسيم مشبعًا بالكربون بشكل أساسي.
بمجرد أن يصل جسيم المحفز إلى حد قابلية ذوبان الكربون، يبدأ الكربون في الترسيب من الجسيم في شكل غرافيتي مستقر. يمثل هذا الترسيب التنوي (الإنبات) - ولادة - جدار الأنبوب النانوي.
الخطوة 5: نمو الأنبوب النانوي واستطالته
مع تحلل المزيد من الهيدروكربون، يغذي إمداد مستمر من الكربون المحفز، مما يتسبب في تمدد الهيكل الكربوني المترسب إلى الخارج، مكونًا أنبوبًا أسطوانيًا سلسًا.
يستمر هذا النمو طالما ظل جسيم المحفز نشطًا وتوفر مصدر لمركب الكربون.
المعلمات الرئيسية التي تتحكم في النتيجة
الخصائص النهائية لأنابيب الكربون النانوية - مثل قطرها وطولها ونقاوتها - ليست عشوائية. إنها نتيجة مباشرة للتحكم الدقيق في العديد من معلمات التشغيل الحرجة.
درجة الحرارة
تعتبر درجة الحرارة أهم متغير تقريبًا. فهي تحدد معدل تحلل مصدر الكربون ونشاط المحفز. إذا كانت منخفضة جدًا، فلن يحدث نمو؛ وإذا كانت مرتفعة جدًا، فقد تحصل على كربون غير متبلور أو هياكل أخرى غير مرغوب فيها.
مصدر الكربون وتركيزه
يؤثر اختيار غاز الهيدروكربون وتركيزه على معدل النمو والجودة. يمكن للغازات التي تتحلل بسهولة (مثل الأسيتيلين) أن تؤدي إلى نمو أسرع ولكنها قد تنتج أيضًا المزيد من العيوب والشوائب.
اختيار المحفز وحجمه
يعد نوع المحفز المعدني وحجم الجسيمات النانوية الأولية أساسيين. إنهما يؤثران بشكل مباشر على قطر وحتى هيكل (مثل أحادي الجدار مقابل متعدد الجدران) أنابيب الكربون النانوية الناتجة.
فهم المفاضلات
على الرغم من أن الترسيب الكيميائي للبخار تقنية قوية، إلا أنها تخضع لسلسلة من التسويات. يعد فهم هذه المفاضلات أمرًا بالغ الأهمية لأي تطبيق عملي.
النقاء مقابل المردود
الظروف التي تفضل مردودًا عاليًا (أي تنمية كمية كبيرة من المادة) غالبًا ما تؤدي إلى إنتاج مشترك لمنتجات ثانوية غير مرغوب فيها، مثل الكربون غير المتبلور أو الجسيمات النانوية الأخرى. وهذا يستلزم خطوات تنقية معقدة وغالبًا ما تكون قاسية بعد المعالجة.
التحكم مقابل قابلية التوسع
يتطلب تحقيق تحكم دقيق في قطر الأنابيب النانوية وطولها وخصائصها الإلكترونية (التشاكل) ظروفًا صارمة على مستوى المختبر. يعد توسيع نطاق هذه الظروف الدقيقة للإنتاج الصناعي تحديًا هندسيًا كبيرًا، وغالبًا ما يجبر على تقديم تنازلات بشأن اتساق المنتج النهائي.
معدل النمو مقابل الكمال الهيكلي
يمكن أن تؤدي معدلات النمو السريع إلى إدخال عيوب في شبكة الكربون لجدران الأنابيب النانوية. يمكن لهذه العيوب أن تقلل من الخصائص الميكانيكية والكهربائية الاستثنائية التي تجعل أنابيب الكربون النانوية ذات قيمة كبيرة.
اتخاذ القرار الصحيح لهدفك
يجب أن يمليه نهجك لتخليق الترسيب الكيميائي للبخار بالكامل على هدفك النهائي. قد تكون العملية المثلى لتطبيق واحد غير مناسبة لتطبيق آخر.
- إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة للمركبات: إعطاء الأولوية لظروف المردود العالي ومحفز قوي، حيث يمكنك تحمل نطاق أوسع من أقطار وأطوال الأنابيب النانوية.
- إذا كان تركيزك الأساسي هو الإلكترونيات عالية الأداء: يجب عليك استخدام تحكم صارم في العملية، وسلائف عالية النقاء، ومحفزات مصممة بعناية لإنتاج أنابيب نانوية بأقل قدر من العيوب والخصائص الإلكترونية المرغوبة.
- إذا كان تركيزك الأساسي هو البحث الأساسي: هدفك هو عزل المتغيرات، باستخدام مواد فائقة النقاء وأنظمة تحكم دقيقة لدراسة منهجية كيف يؤثر كل متغير على آلية النمو نفسها.
في نهاية المطاف، يعد إتقان الترسيب الكيميائي للبخار لتخليق أنابيب الكربون النانوية تمرينًا في التلاعب المتحكم فيه بالكيمياء والفيزياء على المستوى الذري.
جدول ملخص:
| خطوة الترسيب الكيميائي للبخار (CVD) | الإجراء الرئيسي | المعلمة الحرجة |
|---|---|---|
| الخطوة 1: التحضير | الركيزة مغطاة بمحفز (Fe، Co، Ni) | حجم جسيمات المحفز |
| الخطوة 2: إدخال المتفاعلات | تدفق غاز الهيدروكربون (مثل الميثان) إلى الفرن | تركيز الغاز ومعدل التدفق |
| الخطوة 3: التحلل | المحفز يكسر مصدر الكربون عند درجة حرارة عالية (600-1200 درجة مئوية) | درجة الحرارة ونشاط المحفز |
| الخطوة 4: التنوي (الإنبات) | يترسب الكربون من المحفز المشبع | حد قابلية ذوبان الكربون |
| الخطوة 5: النمو | يؤدي إمداد الكربون المستمر إلى استطالة الأنبوب النانوي | مدة النمو وإمداد الكربون |
هل أنت مستعد لتحسين تخليق أنابيب الكربون النانوية لديك؟ تتخصص KINTEK في توفير معدات المختبر والمواد الاستهلاكية الدقيقة - من أفران الترسيب الكيميائي للبخار إلى المحفزات والغازات عالية النقاء - اللازمة للتحكم في كل خطوة من عملية نمو أنابيب الكربون النانوية. سواء كنت تقوم بالتوسع للإنتاج للمركبات أو تحسين الإلكترونيات، فإن حلولنا تساعدك على تحقيق التوازن الصحيح بين المردود والنقاء والكمال الهيكلي. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم الاحتياجات المحددة لمختبرك!

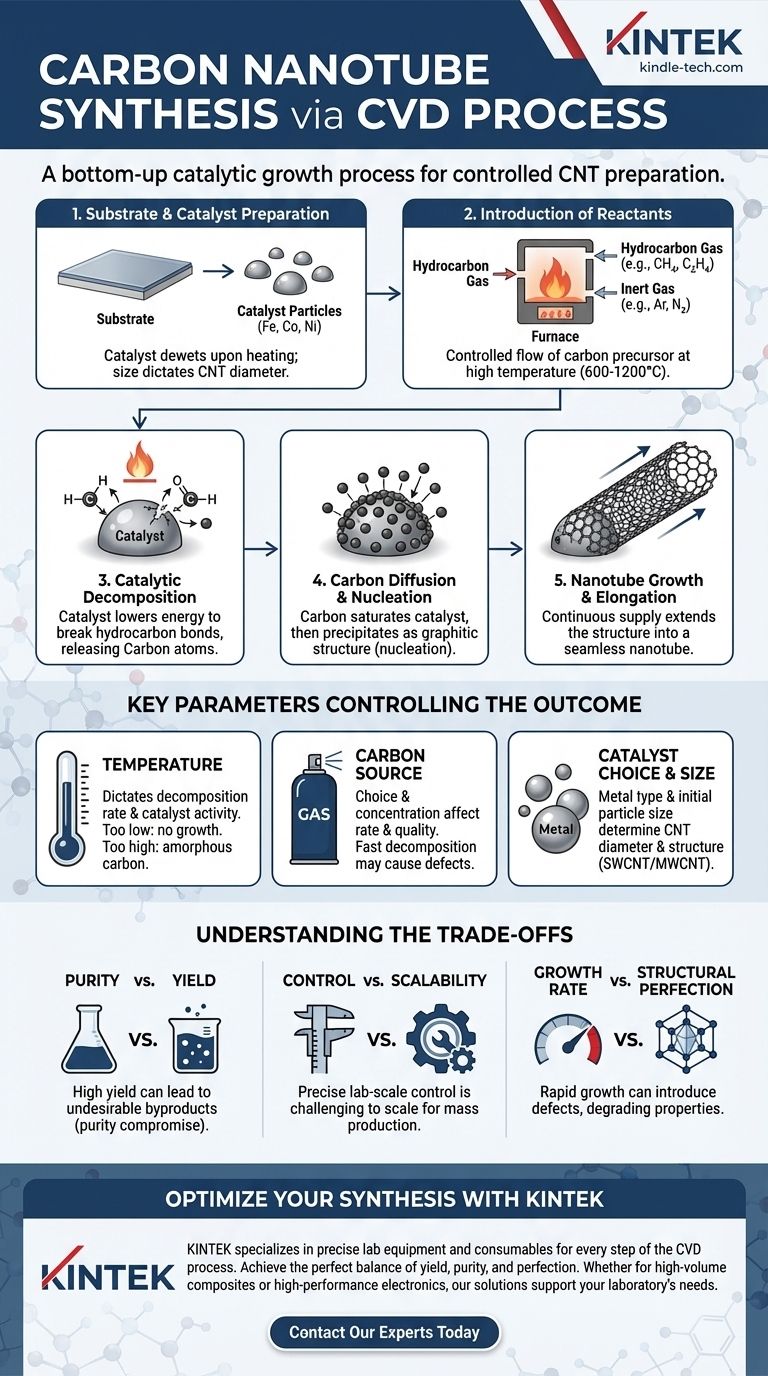

دليل مرئي
