ما هي طريقة تخليق الجرافين؟ مقارنة بين المناهج من الأعلى إلى الأسفل (Top-Down) ومن الأسفل إلى الأعلى (Bottom-Up) لتطبيقك

في جوهرها، تندرج جميع تقنيات تخليق الجرافين ضمن فئتين أساسيتين: طرق من الأعلى إلى الأسفل تبدأ بالجرافيت وتفككه، وطرق من الأسفل إلى الأعلى تبني الجرافين من ذرات الكربون الفردية. على الرغم من وجود العديد من الاختلافات، فإن الطريقة الأكثر أهمية لإنتاج جرافين عالي الجودة وواسع النطاق ومناسب للإلكترونيات هي الترسيب الكيميائي للبخار (CVD)، وهو نهج من الأسفل إلى الأعلى.

التحدي الرئيسي في تخليق الجرافين ليس مجرد إنشاؤه، بل الموازنة بين ثلاثة عوامل متنافسة: الجودة، والنطاق، والتكلفة. في حين أن التقشير البسيط يمكن أن ينتج رقائق نقية للبحث، فإن الطرق مثل CVD فقط هي القادرة على إنتاج صفائح كبيرة وموحدة مطلوبة للتطبيقات المتقدمة.

الفلسفتان الأساسيتان: من الأعلى إلى الأسفل مقابل من الأسفل إلى الأعلى

تبدأ كل طريقة تخليق بأحد نقطتي انطلاق متميزتين. يعد فهم هذا التقسيم هو الخطوة الأولى لاستيعاب المفاضلات المعنية.

من الأعلى إلى الأسفل (Top-Down): البدء بالجرافيت

هذا النهج هدّام بطبيعته. تبدأ بالجرافيت الضخم - وهو في الأساس كومة من طبقات الجرافين التي لا حصر لها - وتستخدم الطاقة لفصل تلك الطبقات.

الطريقة الأكثر شهرة من الأعلى إلى الأسفل هي التقشير الميكانيكي. هذه هي طريقة "الشريط اللاصق" الأصلية، حيث يقوم شريط لاصق بتقشير الطبقات من بلورة الجرافيت. ينتج هذا رقائق جرافين عالية الجودة وخالية من العيوب بشكل استثنائي.

ومع ذلك، فإن التقشير الميكانيكي غير قابل للتوسع وبالتالي يقتصر على الأبحاث الأساسية.

طريقة شائعة أخرى هي التقشير في الطور السائل. في هذه العملية، يُغمر الجرافيت في سائل ويُعرّض لطاقة عالية (مثل التحليل بالموجات فوق الصوتية) لتفكيك الطبقات. هذا أفضل للإنتاج الضخم ولكنه غالبًا ما ينتج عنه رقائق أصغر ذات جودة كهربائية أقل.

من الأسفل إلى الأعلى (Bottom-Up): البناء من ذرات الكربون

هذا النهج بنّاء بطبيعته. تبدأ بمصدر لذرات الكربون - عادةً غاز - وتقوم بتجميعها في صفحة واحدة مستمرة من الجرافين على ركيزة.

طريقة الأسفل إلى الأعلى السائدة هي الترسيب الكيميائي للبخار (CVD). وتعتبر على نطاق واسع التقنية الواعدة للإنتاج الصناعي للجرافين عالي الجودة.

توجد طرق أخرى من الأسفل إلى الأعلى، مثل التسامي لكربيد السيليكون (SiC) أو تفريغ القوس، ولكن CVD يوفر أفضل توازن بين الجودة وقابلية التوسع لمعظم التطبيقات.

نظرة أعمق على الترسيب الكيميائي للبخار (CVD)

نظرًا لأهميته لإلكترونيات الجيل القادم، فإن عملية CVD تستحق نظرة فاحصة. إنها عملية تجميع ذري خاضعة للرقابة العالية.

كيف يعمل CVD

تتضمن العملية تمرير غاز يحتوي على الكربون، وأكثرها شيوعًا هو الميثان (CH₄)، إلى فرن ذي درجة حرارة عالية.

يوجد داخل الفرن ركيزة معدنية، عادةً ما تكون رقاقة نحاس (Cu) رقيقة. عند درجات حرارة عالية، يتحلل الميثان، وتترسب ذرات الكربون على سطح النحاس، وتتجمع ذاتيًا لتشكل صفحة مستمرة من الجرافين بسماكة ذرة واحدة.

خطوة النقل الحرجة

يجب بعد ذلك نقل الجرافين المزروع على رقاقة النحاس إلى ركيزة مستهدفة (مثل السيليكون أو البلاستيك المرن) لاستخدامه في جهاز. عملية النقل هذه دقيقة ويمكن أن تُدخل تمزقات أو تجاعيد أو تلوثًا، مما يظل تحديًا هندسيًا كبيرًا.

التحكم في الجودة

تعتمد الجودة النهائية لفيلم الجرافين بشكل كبير على التحكم الدقيق في معلمات التخليق. تؤثر عوامل مثل درجة الحرارة وضغط الغاز وجودة الركيزة على المنتج النهائي.

يستخدم الباحثون تقنيات مثل "دراسات النمو الجزئي" - إيقاف العملية قبل تشكل فيلم كامل - لدراسة كيفية تبلور بلورات الجرافين الفردية ونموها. يساعدهم هذا في تحسين الظروف لتقليل العيوب وإنشاء فيلم أكثر مثالية.

فهم المفاضلات

لا توجد طريقة تخليق واحدة مثالية؛ فكل منها يأتي مع تنازلات متأصلة.

التقشير: قابلية التوسع مقابل النقاء

يوفر التقشير الميكانيكي الشكل الأنقى للجرافين، ولكنه عملية يدوية تنتج رقائق صغيرة وموضوعة بشكل عشوائي. من المستحيل توسيع نطاقها للتصنيع. التقشير في الطور السائل قابل للتوسع للمواد السائبة مثل الأحبار أو المركبات، ولكن الرقائق الناتجة أقل نقاءً.

CVD: الجودة مقابل التعقيد

ينتج CVD الأفلام عالية الجودة وواسعة النطاق المطلوبة للإلكترونيات. ومع ذلك، فإنه يتطلب معدات متخصصة ومكلفة، ودرجات حرارة عالية، وخطوة نقل معقدة يمكن أن تضر بالجودة النهائية وتزيد التكلفة.

تسامي SiC: البديل عالي التكلفة

يؤدي تسخين كربيد السيليكون إلى درجات حرارة قصوى إلى تسامي السيليكون بعيدًا، تاركًا طبقة من الجرافين مباشرة على الرقاقة. هذا يتجنب خطوة النقل ولكنه باهظ الثمن بشكل يمنع استخدامه إلا في التطبيقات المتخصصة للغاية وعالية الأداء.

اختيار الخيار الصحيح لهدفك

تعتمد طريقة التخليق الأفضل كليًا على تطبيقك النهائي.

• إذا كان تركيزك الأساسي هو البحث الأساسي: يوفر التقشير الميكانيكي أعلى جودة، ورقائق خالية من العيوب للتجارب على مستوى المختبر.
• إذا كان تركيزك الأساسي هو الإلكترونيات واسعة النطاق: يعتبر الترسيب الكيميائي للبخار (CVD) الطريقة الواعدة لإنتاج أفلام جرافين مستمرة وعالية الجودة.
• إذا كان تركيزك الأساسي هو إنشاء مركبات أو أحبار أو معلقات: يعتبر التقشير في الطور السائل طريقة فعالة من حيث التكلفة للإنتاج الضخم لرقائق الجرافين حيث لا تكون الخصائص الكهربائية النقية هي الأولوية القصوى.

في نهاية المطاف، يتم تحديد طريقة التخليق المثالية من خلال التوازن المحدد بين الجودة والنطاق والتكلفة التي يتطلبها تطبيقك.

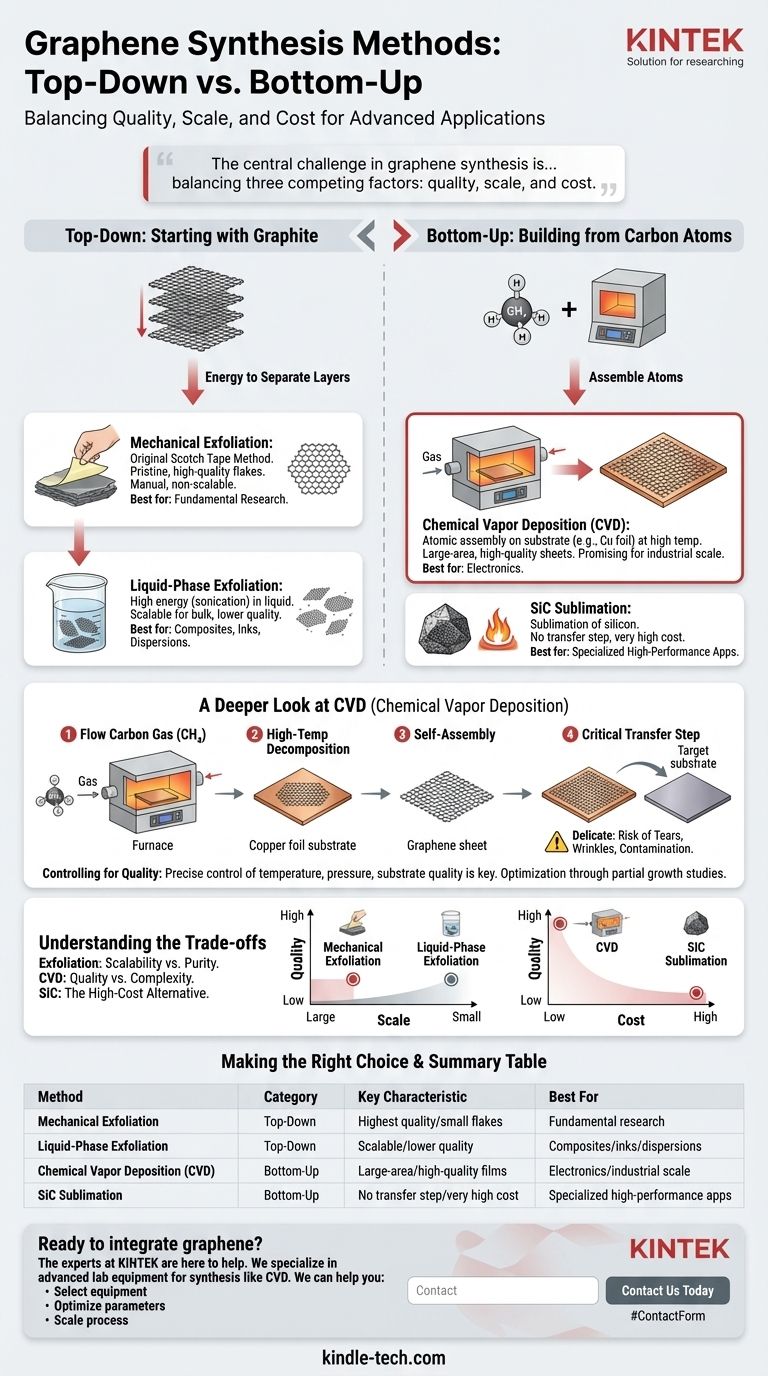

جدول ملخص:

الطريقة	الفئة	السمة الرئيسية	الأفضل لـ
التقشير الميكانيكي	من الأعلى إلى الأسفل	أعلى جودة، رقائق صغيرة	البحث الأساسي
التقشير في الطور السائل	من الأعلى إلى الأسفل	قابل للتوسع، جودة أقل	المركبات، الأحبار، المعلقات
الترسيب الكيميائي للبخار (CVD)	من الأسفل إلى الأعلى	أفلام عالية الجودة وواسعة النطاق	الإلكترونيات، النطاق الصناعي
تسامي SiC	من الأسفل إلى الأعلى	لا توجد خطوة نقل، تكلفة عالية جدًا	التطبيقات المتخصصة عالية الأداء
