ما هي درجة حرارة ترسيب البلازما؟ تصميم عمليتك من درجة حرارة الغرفة إلى 500 درجة مئوية

إن درجة حرارة ترسيب البلازما ليست قيمة واحدة بل هي نطاق واسع يعتمد كليًا على العملية المحددة، والمادة التي يتم ترسيبها، والخصائص المرغوبة في الفيلم النهائي. في حين أن بعض التقنيات تعمل بالقرب من درجة حرارة الغرفة (25 درجة مئوية)، يستخدم البعض الآخر تسخين الركيزة حتى 500 درجة مئوية أو أكثر للتحكم في بنية الفيلم وجودته. المفتاح هو أن البلازما توفر الطاقة اللازمة للتفاعل، مما يقلل من الحاجة إلى درجات الحرارة العالية النموذجية للطرق الحرارية البحتة.

الميزة المحددة لترسيب البلازما هي قدرتها على ترسيب أغشية عالية الجودة عند درجات حرارة ركيزة أقل بكثير من الطرق التقليدية مثل الترسيب الكيميائي للبخار الحراري (CVD). يتيح ذلك طلاء المواد الحساسة للحرارة، ولكن درجة الحرارة المختارة تظل أداة تحكم حاسمة للتحكم في خصائص الفيلم مثل الكثافة والإجهاد والالتصاق.

لماذا تعتبر درجة الحرارة متغيرًا وليست ثابتًا

المبدأ الأساسي لترسيب البلازما هو استخدام غاز مُنشَّط (بلازما) لدفع عملية الترسيب، بدلاً من الاعتماد فقط على الحرارة العالية. هذا يغير بشكل أساسي دور درجة الحرارة.

دور طاقة البلازما

في الترسيب الحراري التقليدي، تكون هناك حاجة إلى درجات حرارة عالية (غالبًا > 800 درجة مئوية) لتوفير طاقة كافية لتفكيك غازات السلائف وتكوين فيلم. في ترسيب البلازما، يوفر التصادم مع الإلكترونات والأيونات النشطة داخل البلازما هذه الطاقة. هذا يعني أن الركيزة نفسها لا تحتاج إلى تسخين مكثف.

مادة الركيزة هي القيد الأساسي

يتم تحديد الحد الأقصى لدرجة الحرارة المسموح بها دائمًا تقريبًا بواسطة مادة الركيزة. يتطلب طلاء بوليمر أو بلاستيك عملية تتم تحت درجة حرارة التحول الزجاجي الخاصة به، وغالبًا ما تكون أقل من 100 درجة مئوية. في المقابل، يسمح ترسيب فيلم على رقاقة سيليكون أو مكون معدني باستخدام درجات حرارة أعلى بكثير لتعزيز خصائص الفيلم.

درجة الحرارة تتحكم في البنية المجهرية للفيلم

حتى عندما لا تكون مطلوبة للتفاعل الأساسي، تعد درجة حرارة الركيزة أداة قوية. تمنح درجات الحرارة الأعلى الذرات المترسبة مزيدًا من الحركة السطحية، مما يسمح لها بالترتيب في فيلم أكثر كثافة وتنظيمًا وأقل إجهادًا. هذا اختيار مقصود يتخذه مهندسو العمليات لتحقيق أهداف أداء محددة.

التقنيات الشائعة ونطاقات درجات الحرارة الخاصة بها

تُجرى طرق ترسيب البلازما المختلفة في أنظمة درجات حرارة متميزة، كل منها مناسب لتطبيقات مختلفة.

الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)

يعد PECVD المثال الكلاسيكي للعملية ذات درجة الحرارة المنخفضة. يتم استخدامه على نطاق واسع في صناعة أشباه الموصلات لترسيب أغشية عازلة مثل نيتريد السيليكون (SiN) وثاني أكسيد السيليكون (SiO₂) على الأجهزة التي لا يمكنها تحمل الحرارة العالية. تتراوح درجات حرارة الركيزة النموذجية من 100 درجة مئوية إلى 400 درجة مئوية.

الترسيب الفيزيائي للبخار (PVD)

تقع العمليات مثل الرش المغنطروني ضمن فئة PVD. هنا، تُستخدم البلازما لقصف هدف، وإخراج الذرات التي تترسب بعد ذلك على الركيزة. على الرغم من إمكانية تشغيل العملية دون تسخين خارجي ("درجة حرارة الغرفة")، فمن الشائع تسخين الركيزة من 50 درجة مئوية إلى 500 درجة مئوية لتحسين كثافة الفيلم والتصاقه، خاصة للطلاءات البصرية أو الصلبة.

ترسيب البلازما عند الضغط الجوي

تعمل هذه التقنية الناشئة في الهواء الطلق، وليس في غرفة تفريغ. نظرًا لأنه غالبًا ما يستخدم للمعالجة السطحية السريعة للمواد الحساسة للحرارة مثل المنسوجات والبوليمرات، فإنه يعمل دائمًا تقريبًا عند درجة حرارة قريبة من درجة حرارة الغرفة. الهدف عادة ما يكون تعديل السطح (على سبيل المثال، تحسين قابلية التبلل) بدلاً من بناء فيلم سميك.

فهم المفاضلات

يتضمن اختيار درجة حرارة الترسيب الموازنة بين العوامل المتنافسة. الأمر لا يتعلق ببساطة بـ "الأقل هو الأفضل".

جودة الفيلم مقابل سلامة الركيزة

المفاضلة الأساسية هي بين تحقيق أعلى جودة ممكنة للفيلم (كثيف، مستقر، التصاق جيد) والحفاظ على سلامة الركيزة. تؤدي درجات الحرارة الأعلى بشكل عام إلى أفلام أفضل ولكنها تحد من اختيارك لمواد الركيزة.

معدل الترسيب مقابل الإجهاد

على الرغم من أنه ليس دائمًا علاقة مباشرة، يمكن أن تؤثر درجة الحرارة على معدل الترسيب. والأهم من ذلك، أن الترسيب عند درجة حرارة منخفضة جدًا يمكن أن يؤدي إلى أغشية ذات إجهاد داخلي عالٍ، مما قد يسبب تكسرًا أو تقشرًا بمرور الوقت. يمكن أن يساعد التسخين اللطيف في تخفيف هذا الإجهاد أثناء نمو الفيلم.

النقاء مقابل درجة الحرارة

في PECVD، يمكن أن تؤدي العمليات ذات درجات الحرارة المنخفضة أحيانًا إلى دمج عناصر غير مرغوب فيها، مثل الهيدروجين، في الفيلم. يمكن أن يغير هذا خصائصه الكهربائية أو البصرية. يمكن أن يساعد رفع درجة الحرارة في طرد هذه الشوائب المتطايرة أثناء الترسيب، مما يؤدي إلى فيلم أنقى.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد درجة حرارة الترسيب المثلى الخاصة بك من خلال هدفك الأساسي وقيود المواد.

• إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة للحرارة (مثل البوليمرات أو البلاستيك): يجب عليك استخدام تقنيات ذات درجة حرارة منخفضة مثل PECVD أو بلازما الضغط الجوي، مع الحفاظ على درجة حرارة العملية أقل من نقطة تحلل المادة (غالبًا < 100 درجة مئوية).
• إذا كان تركيزك الأساسي هو تحقيق أغشية بلورية عالية الكثافة (للتطبيقات البصرية أو مقاومة التآكل): يجب عليك استخدام عملية مثل PVD مع تسخين مقصود للركيزة، غالبًا بين 200 درجة مئوية و 500 درجة مئوية، شريطة أن تتحملها الركيزة.
• إذا كان تركيزك الأساسي هو ترسيب أغشية إلكترونية قياسية (مثل SiN على السيليكون): تعد عملية PECVD الراسخة في نطاق 300 درجة مئوية إلى 400 درجة مئوية هي المعيار الصناعي لتحقيق التوازن بين الجودة والإنتاجية.

في النهاية، درجة الحرارة في ترسيب البلازما هي معلمة تحكم حاسمة تُستخدم لتكييف نتيجة العملية مع تطبيقك المحدد.

جدول ملخص:

التقنية	نطاق درجة الحرارة النموذجي	حالة الاستخدام الأساسية
PECVD	100 درجة مئوية - 400 درجة مئوية	أغشية عازلة على أشباه الموصلات
PVD (مثل الرش)	50 درجة مئوية - 500 درجة مئوية	طلاءات بصرية/صلبة عالية الكثافة
بلازما الضغط الجوي	قرب درجة حرارة الغرفة	المعالجة السطحية للبوليمرات/المنسوجات

هل تحتاج إلى تحسين عملية ترسيب البلازما لديك؟

يعد اختيار درجة الحرارة المناسبة أمرًا بالغ الأهمية لكثافة الفيلم والتصاقه وأدائه. يتخصص الخبراء في KINTEK في معدات المختبرات والمواد الاستهلاكية لترسيب البلازما. يمكننا مساعدتك في اختيار النظام والمعلمات المناسبة لتحقيق أهدافك المحددة، سواء كنت تقوم بطلاء بوليمرات حساسة للحرارة أو تحتاج إلى أغشية بلورية عالية الجودة.

اتصل بخبرائنا اليوم لمناقشة تطبيقك والحصول على حل مخصص!

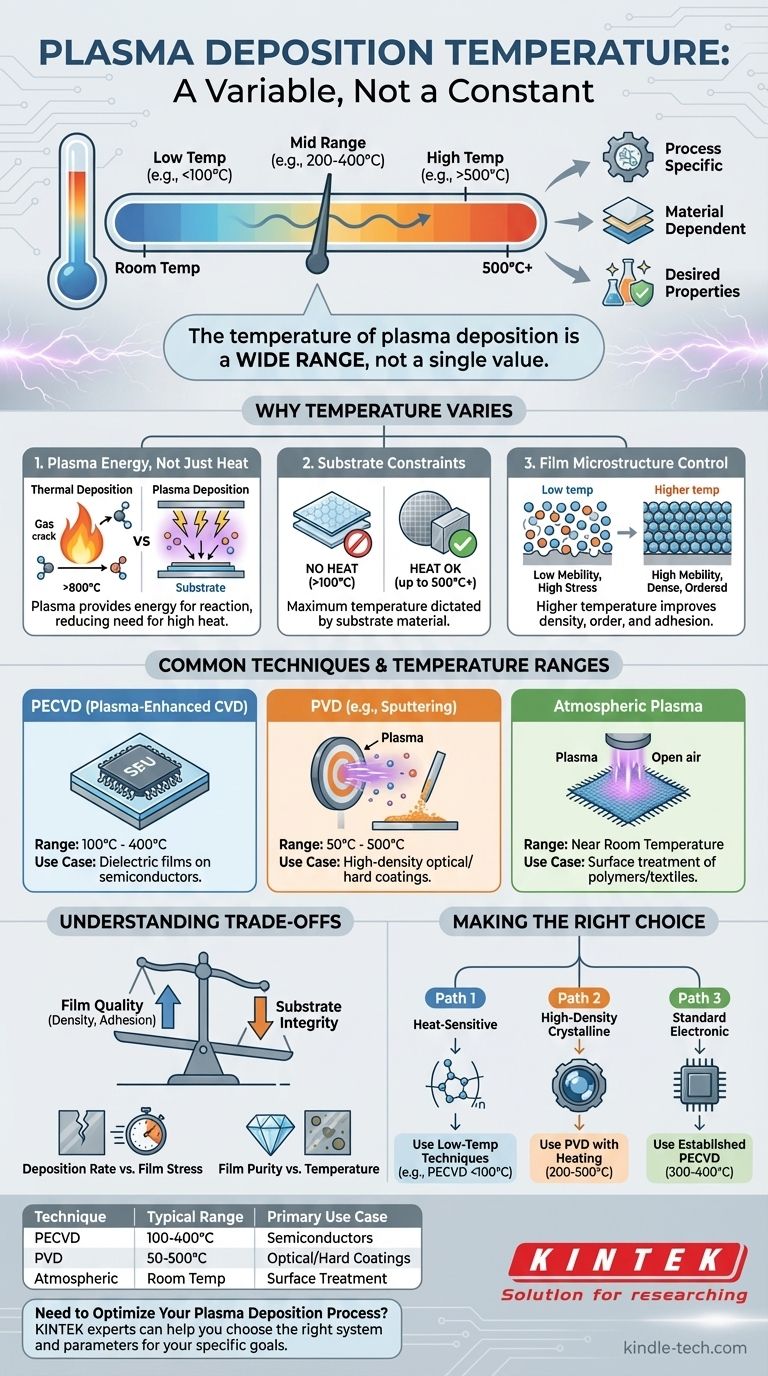

دليل مرئي
