باختصار، الترسيب الكيميائي للبخار عند ضغط منخفض (LPCVD) هو عملية ذات درجة حرارة عالية تعمل عبر طيف واسع، يتراوح عادةً بين 425 درجة مئوية و 900 درجة مئوية (حوالي 800 درجة فهرنهايت إلى 1650 درجة فهرنهايت). درجة الحرارة الدقيقة ليست اعتباطية؛ بل يمليها المادة المحددة التي يتم ترسيبها، حيث أن هذه الطاقة الحرارية مطلوبة لدفع التفاعلات الكيميائية التي تشكل الفيلم الرقيق المطلوب.
تعتبر درجة حرارة التشغيل العالية لـ LPCVD أعظم نقاط قوته وأيضًا قيده الأساسي. هذه الحرارة ضرورية لإنتاج أغشية نقية ومتجانسة بشكل استثنائي، لكنها تقيد أيضًا أنواع المواد والأجهزة الأساسية التي يمكنها تحمل العملية.
لماذا تعتبر درجة الحرارة المعيار الحاسم
درجة الحرارة هي مفتاح التحكم الأساسي في عملية LPCVD. إنها تحكم بشكل مباشر حركية التفاعل، والتي بدورها تحدد الخصائص النهائية للمادة المترسبة.
تنشيط التفاعل الكيميائي
يعتمد LPCVD على الطاقة الحرارية لتفكيك غازات السلائف وتوفير "طاقة التنشيط" اللازمة لتفاعلها على سطح الركيزة. بدون حرارة كافية، سيكون الترسيب بطيئًا بشكل مستحيل أو لن يحدث على الإطلاق.
تحديد جودة الفيلم
تؤثر درجة الحرارة بشكل مباشر على البنية المجهرية النهائية للفيلم. على سبيل المثال، ترسيب السيليكون عند درجات حرارة مختلفة يمكن أن ينتج سيليكونًا غير متبلور (غير بلوري)، أو سيليكون متعدد البلورات (العديد من البلورات الصغيرة)، أو سيليكونًا من النوع الإيبيتاكسي (بلورة واحدة).
التحكم في إجهاد الفيلم والتكافؤ الكيميائي
تؤثر درجة الحرارة أيضًا على الإجهاد الجوهري للطبقة المترسبة وتكوينها الكيميائي (التكافؤ الكيميائي). بالنسبة لمادة مثل نيتريد السيليكون (Si₃N₄)، يمكن أن تؤدي درجة الحرارة الخاطئة إلى فيلم غني بالسيليكون أو غني بالنيتروجين، مما يغير خصائصه الكهربائية والميكانيكية.
نطاقات درجة الحرارة للمواد الشائعة في LPCVD
تختلف درجة الحرارة المطلوبة بشكل كبير اعتمادًا على الاستقرار الكيميائي لغازات السلائف والفيلم النهائي المطلوب.
السيليكون متعدد البلورات (Poly-Si)
هذا هو أحد أكثر أغشية LPCVD شيوعًا، ويستخدم على نطاق واسع في تصنيع أشباه الموصلات لبوابات الترانزستور. يتم ترسيبه عادةً في نطاق يتراوح بين 580 درجة مئوية و 650 درجة مئوية.
نيتريد السيليكون (Si₃N₄)
يستخدم كقناع صلب، أو طبقة تخميل، أو عازل، ويتطلب نيتريد السيليكون القياسي المتكافئ كيميائيًا درجات حرارة أعلى بكثير. النطاق النموذجي هو 700 درجة مئوية إلى 900 درجة مئوية.
ثاني أكسيد السيليكون (SiO₂)
تعتمد درجة حرارة ترسيب ثاني أكسيد السيليكون، أو الأكسيد، بشكل كبير على السلائف. يسمح استخدام سلائف TEOS بترسيب بدرجة حرارة أقل حوالي 650 درجة مئوية إلى 750 درجة مئوية، في حين أن الطرق الأخرى قد تتطلب درجات حرارة تزيد عن 900 درجة مئوية.
فهم المفاضلات المتعلقة بدرجة الحرارة العالية
الاعتماد على الحرارة العالية يخلق مزايا واضحة ولكنه يفرض أيضًا قيودًا كبيرة يجب على كل مهندس أخذها في الاعتبار.
قيود الركيزة
القيود الأكثر وضوحًا هي قدرة الركيزة على تحمل الحرارة. يعد LPCVD غير مناسب للبلاستيك أو البوليمرات الأخرى. علاوة على ذلك، لا يمكن إجراؤه على رقائق تمت معالجتها بالفعل بمعادن ذات نقطة انصهار منخفضة مثل الألومنيوم (نقطة انصهار تبلغ حوالي 660 درجة مئوية).
مخاوف الميزانية الحرارية
في تصنيع الأجهزة متعدد الخطوات، يستهلك كل خطوة ذات درجة حرارة عالية جزءًا من "الميزانية الحرارية". يمكن أن تتسبب الحرارة المفرطة في انتشار الشوائب المزروعة سابقًا خارج مناطقها المقصودة، مما قد يدمر الجهاز. يجبر هذا مهندسي العمليات على تسلسل خطوات التصنيع بعناية.
صعود البدائل
بسبب هذه القيود، تم تطوير تقنيات ترسيب ذات درجة حرارة أقل. الأكثر شيوعًا هو الترسيب الكيميائي المعزز بالبلازما (PECVD)، الذي يستخدم بلازما غنية بالطاقة بدلاً من الحرارة فقط لدفع التفاعلات، مما يسمح له بالعمل عند درجة حرارة أقل بكثير تتراوح بين 200 درجة مئوية و 400 درجة مئوية. المقايضة هي أن أغشية PECVD غالبًا ما تكون أقل كثافة ونقاءً من نظيراتها في LPCVD.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار عملية الترسيب الموازنة بين الحاجة إلى جودة الفيلم والقيود الحرارية لجهازك.
- إذا كان تركيزك الأساسي هو أعلى جودة للفيلم والنقاء والتجانس: غالبًا ما يكون LPCVD هو الخيار الأفضل، شريطة أن تتحمل الركيزة وطبقات الجهاز الحالية الحرارة.
- إذا كنت تعمل مع ركائز حساسة لدرجة الحرارة أو أجهزة معدنية بالكامل: يجب عليك البحث عن بدائل ذات درجة حرارة أقل مثل PECVD أو ترسيب الطبقة الذرية (ALD).
- إذا كنت بحاجة إلى تغطية ممتازة للتضاريس السطحية المعقدة: فإن الطبيعة المحدودة بتفاعل السطح لـ LPCVD، مدفوعة بدرجة حرارته العالية، تجعله مرشحًا مثاليًا لإنشاء أغشية متوافقة للغاية.
يسمح لك فهم دور درجة الحرارة باختيار طريقة الترسيب التي تتوافق تمامًا مع متطلبات المواد وقيود التصنيع الخاصة بك.
جدول الملخص:
| المادة | نطاق درجة الحرارة النموذجي لـ LPCVD | التطبيقات الشائعة |
|---|---|---|
| السيليكون متعدد البلورات (Poly-Si) | 580 درجة مئوية - 650 درجة مئوية | بوابات الترانزستور |
| نيتريد السيليكون (Si₃N₄) | 700 درجة مئوية - 900 درجة مئوية | الأقنعة الصلبة، التخميل |
| ثاني أكسيد السيليكون (SiO₂ من TEOS) | 650 درجة مئوية - 750 درجة مئوية | طبقات العزل |
حقق الترسيب المثالي لتطبيقك. تعتبر عملية LPCVD ذات درجة الحرارة العالية حاسمة لإنتاج أغشية رقيقة نقية ومتجانسة ومتوافقة بشكل استثنائي، وهي ضرورية لتطبيقات أشباه الموصلات والبحث المتقدم. ومع ذلك، فإن اختيار المعدات المناسبة أمر بالغ الأهمية لنجاحك.
تتخصص KINTEK في معدات المختبرات عالية الأداء والمواد الاستهلاكية، لتلبية الاحتياجات الدقيقة للمختبرات. تضمن خبرتنا حصولك على تكنولوجيا الفرن المناسبة للحفاظ على التحكم الدقيق في درجة الحرارة والتجانس المطلوبين لعمليات LPCVD الناجحة.
دعنا نناقش متطلبات المواد والركيزة المحددة الخاصة بك. اتصل بخبرائنا اليوم للعثور على حل الترسيب المثالي لأهدافك البحثية أو الإنتاجية.

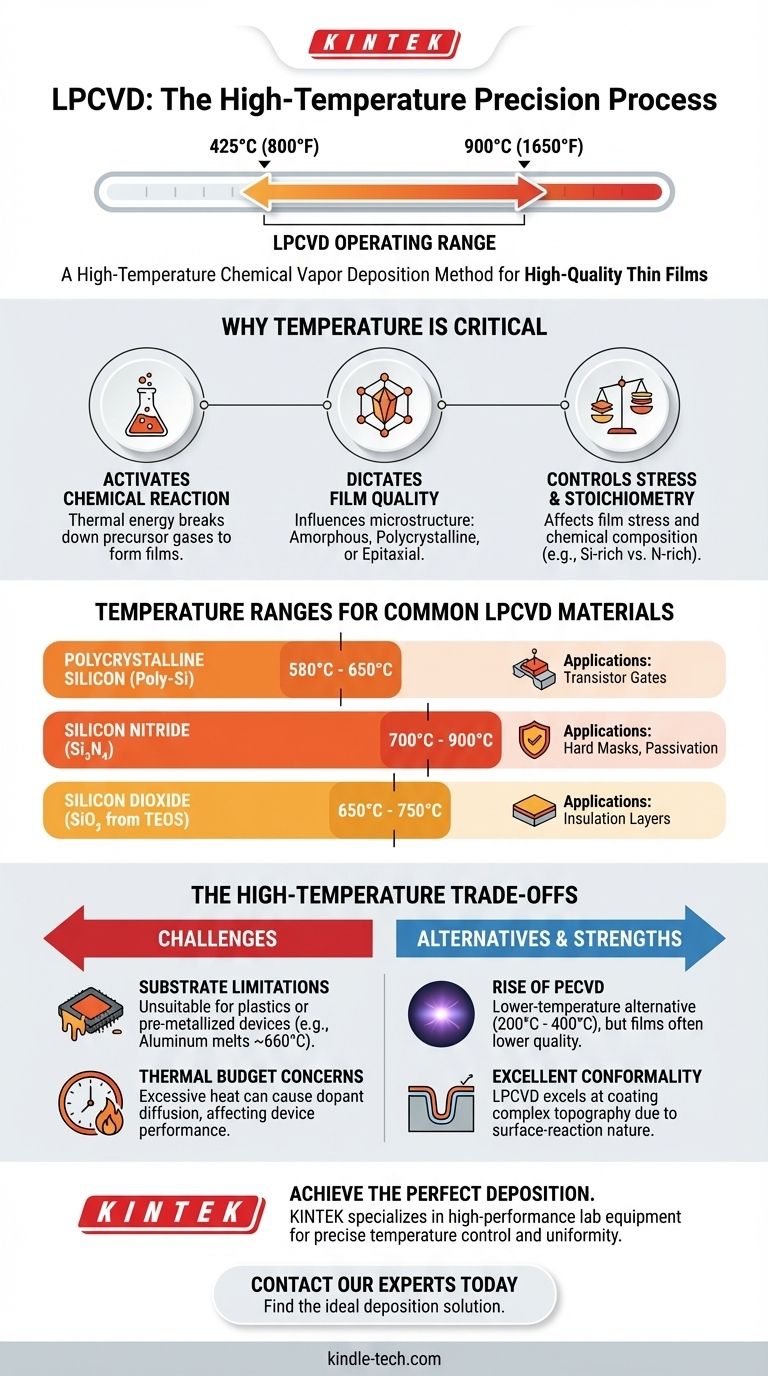

دليل مرئي
