الترسيب بالبخار الكيميائي المحسّن بالبلازما (PECVD) هو تقنية ترسيب الأغشية الرقيقة متعددة الاستخدامات التي تستخدم البلازما لتعزيز التفاعلات الكيميائية في درجات حرارة منخفضة مقارنةً بالترسيب الكيميائي القابل للسحب على الزجاج.وتنطوي العملية على استخدام مواد وغازات محددة، مثل السيلان (SiH4) ورباعي إيثيل أورثوسيليكات (TEOS)، والتي يتم إدخالها في الغرفة لتشكيل أغشية رقيقة على الركائز.تعمل البلازما، التي يتم توليدها عن طريق تطبيق مجال كهربائي بالترددات اللاسلكية، على تكسير هذه الغازات السليفة إلى أنواع تفاعلية تترسب على الركيزة.تُستخدم هذه الطريقة على نطاق واسع في تصنيع أشباه الموصلات والخلايا الشمسية والتطبيقات الأخرى التي تتطلب أغشية رقيقة عالية الجودة.
شرح النقاط الرئيسية:
-

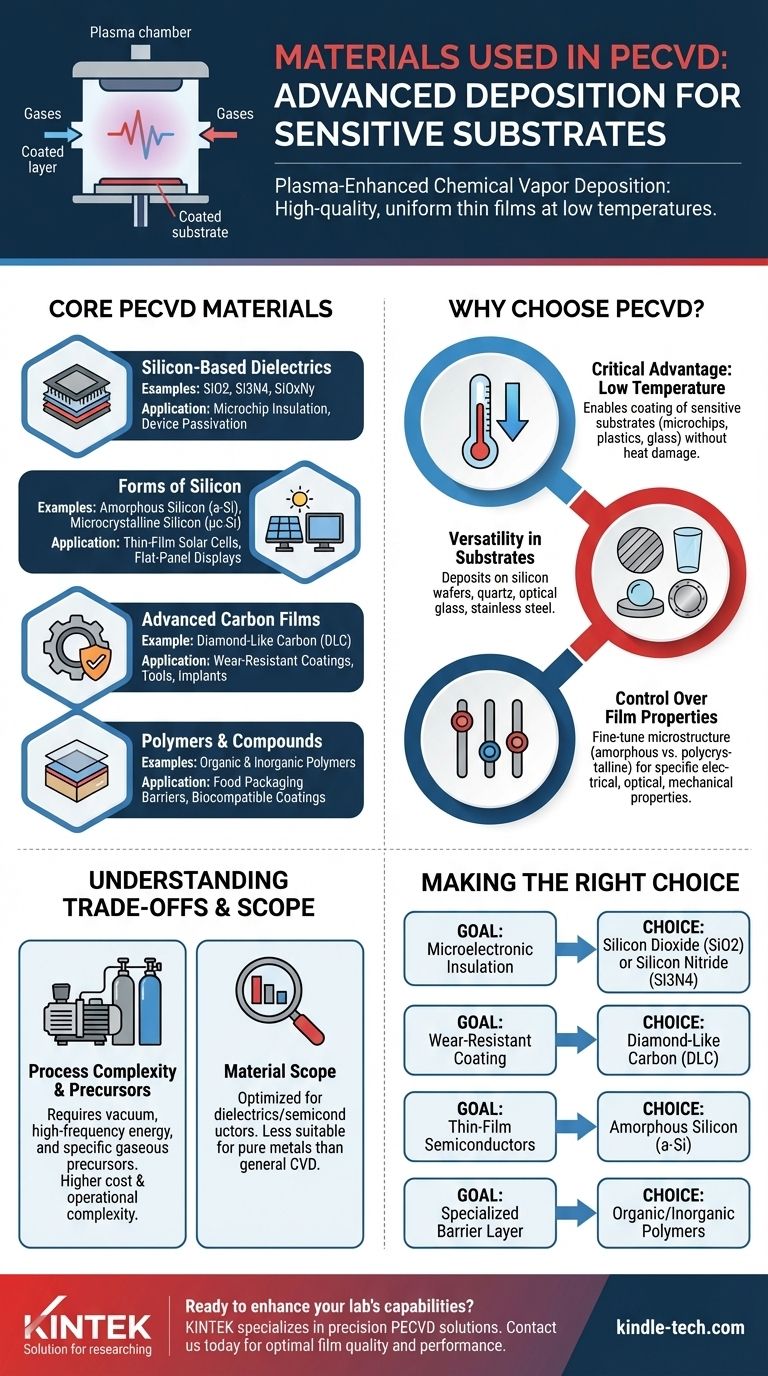

المواد المستخدمة في PECVD:
- سيلان (SiH4):غاز سلائف شائع يُستخدم في التفريغ الكهروضوئي البولي كهروضوئي (PECVD) لترسيب الأغشية الرقيقة القائمة على السيليكون، مثل ثاني أكسيد السيليكون (SiO2) ونتريد السيليكون (Si3N4).يكون السيلان شديد التفاعل عند تعريضه للبلازما، مما يجعله مثاليًا للترسيب في درجات الحرارة المنخفضة.
- رباعي إيثيل أورثوسيليكات رباعي الإيثيل (TEOS):سليفة أخرى مستخدمة في التفريغ الكهروضوئي البولي كهروضوئي (PECVD)، في المقام الأول لترسيب أغشية ثاني أكسيد السيليكون.وتُعد TEOS أقل خطورة من السيلان وتوفر تغطية أفضل، مما يجعلها مناسبة للأشكال الهندسية المعقدة.
- غازات أخرى:اعتمادًا على خصائص الفيلم المرغوبة، يمكن استخدام غازات أخرى مثل الأمونيا (NH3) والنيتروجين (N2) والأكسجين (O2).وتساعد هذه الغازات في تشكيل طبقات النيتريد أو الأكسيد وتعديل القياس المتكافئ للفيلم.
-
توليد البلازما والتفاعل:
- يتم توليد البلازما في عملية التفريغ الكهروضوئي المنخفض التردد (PECVD) عن طريق تطبيق مجال كهربائي عالي الترددات اللاسلكية يتراوح عادةً بين 100 كيلوهرتز و40 ميجاهرتز.وتعمل هذه البلازما على تأيين الغازات السلائف، مما يخلق أنواعًا تفاعلية مثل الأيونات والجذور الحرة والذرات المثارة.
- وتسمح طاقة البلازما بتحلل جزيئات السلائف المستقرة عند درجات حرارة أقل بكثير من التفكيك القابل للذوبان على الزجاج، مما يتيح الترسيب على ركائز حساسة لدرجات الحرارة.
-
عملية الترسيب:
- وتنتشر الأنواع التفاعلية المتولدة في البلازما إلى سطح الركيزة، حيث تخضع لتفاعلات كيميائية لتشكيل الطبقة الرقيقة المطلوبة.
- وتعمل هذه العملية عند ضغط غاز منخفض (50 ملي متر إلى 5 تور)، مما يضمن ترسيباً موحداً للفيلم وتقليل التلوث.
- يتم تسخين الركيزة عادةً لتعزيز التفاعلات الكيميائية وتحسين التصاق الفيلم.
-
أنواع عمليات PECVD:
- :: RF-PECVD:يستخدم التردد اللاسلكي لتوليد البلازما، وهو مناسب لمجموعة واسعة من المواد والتطبيقات.
- VHF-PECVD:تعمل بترددات عالية جدًا، مما يتيح معدلات ترسيب أعلى وجودة أغشية محسنة.
- DBD-PECVD:يستخدم تفريغ الحاجز العازل الكهربائي لتوليد البلازما الموضعية، وهو مثالي للطلاءات ذات المساحة الكبيرة.
- MWECR-PECVD:يوظف الرنين السيكلوتروني الإلكتروني بالموجات الدقيقة للبلازما عالية الكثافة، مما يتيح التحكم الدقيق في خصائص الفيلم.
-
مزايا تقنية PECVD:
- درجات حرارة الترسيب المنخفضة:تسمح تقنية PECVD بترسيب الأغشية الرقيقة في درجات حرارة أقل بكثير من تقنية CVD التقليدية، مما يجعلها مناسبة للركائز التي لا تتحمل درجات الحرارة العالية.
- تعدد الاستخدامات:يمكن لهذه العملية ترسيب مجموعة واسعة من المواد، بما في ذلك الأكاسيد والنتريدات والسيليكون غير المتبلور.
- أفلام عالية الجودة:يضمن استخدام البلازما الحصول على أغشية عالية الجودة وموحدة مع التصاق ومطابقة ممتازة.
-
تطبيقات PECVD:
- تصنيع أشباه الموصلات:تُستخدم لترسيب الطبقات العازلة وطبقات التخميل والطبقات العازلة بين الطبقات.
- الخلايا الشمسية:تُستخدم في إنتاج الخلايا الشمسية ذات الأغشية الرقيقة، مثل طلاءات السيليكون غير المتبلور ونتريد السيليكون المضادة للانعكاس.
- الطلاءات الضوئية:تستخدم لترسيب الطلاءات المضادة للانعكاس والطبقات الواقية على المكونات البصرية.
وباختصار، فإن تقنية PECVD هي تقنية فعالة للغاية لترسيب الأغشية الرقيقة التي تستفيد من البلازما لتمكين ترسيب الأغشية عالية الجودة في درجات حرارة منخفضة.إن استخدام غازات سلائف محددة مثل السيلان و TEOS، إلى جانب التحكم الدقيق في معلمات البلازما، يجعل من PECVD عملية بالغة الأهمية في تطبيقات التكنولوجيا الحديثة.
جدول ملخص:
| المواد | الدور في PECVD |
|---|---|
| السيلان (SiH4) | ترسب أغشية قائمة على السيليكون مثل SiO2 و Si3N4؛ شديدة التفاعل في البلازما. |
| TEOS | يُستخدم لأغشية ثاني أكسيد السيليكون؛ أقل خطورة ويوفر تغطية أفضل للخطوات. |
| الأمونيا (NH3) | تُشكِّل طبقات النيتريد؛ تضبط تكافؤ الفيلم. |
| النيتروجين (N2) | يستخدم لتكوين النيتريد والتحكم في خصائص الفيلم. |
| الأكسجين (O2) | يشكل طبقات الأكسيد؛ ويعزز خصائص الفيلم. |
