لماذا يمكن لترسيب الأغشية الرقيقة المعزز بالبلازما (PECVD) أن يعمل في درجة حرارة منخفضة نسبيًا مقارنةً بالترسيب الكيميائي للبخار بالضغط المنخفض (LPCVD)؟ اكتشف ترسيب الأغشية الرقيقة بدرجة حرارة منخفضة

الفرق الأساسي هو مصدر الطاقة المستخدم لدفع التفاعل الكيميائي. بينما يعتمد الترسيب الكيميائي للبخار بالضغط المنخفض (LPCVD) التقليدي بشكل بحت على الطاقة الحرارية العالية (الحرارة)، يستخدم الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) مجالًا كهربائيًا لتوليد بلازما، والتي توفر الطاقة اللازمة لبدء التفاعل عند درجات حرارة ركيزة أقل بكثير.

السبب الجوهري وراء عمل PECVD في درجات حرارة منخفضة هو أنه يستبدل الطاقة الخام للحرارة بالطاقة الكيميائية الموجهة للبلازما. تخلق هذه البلازما جزيئات غاز شديدة التفاعل دون الحاجة إلى تسخين النظام بأكمله، مما يسمح بالترسيب على المواد الحساسة للحرارة.

دور الطاقة في الترسيب

لترسيب طبقة رقيقة من الغاز، يجب إعطاء الجزيئات الأولية طاقة كافية لكسر روابطها الكيميائية والتفاعل على سطح الركيزة. تُعرف هذه بالطاقة التنشيطية. يوفر LPCVD و PECVD هذه الطاقة بطرق مختلفة ببساطة.

كيف تدفع الطاقة الحرارية LPCVD

في عملية LPCVD، يتم تسخين الغرفة بأكملها، بما في ذلك الركيزة، إلى درجات حرارة عالية، غالبًا ما تتجاوز 600 درجة مئوية.

تتسبب هذه الطاقة الحرارية الشديدة في اهتزاز جزيئات الغاز الأولية وتحركها بسرعة، مما يوفر في النهاية طاقة كافية لتفكيكها عند ملامستها للركيزة الساخنة.

يتم دفع التفاعل بالكامل بواسطة الحرارة، ولهذا السبب تعد درجات الحرارة العالية أمرًا لا مفر منه لهذه الطريقة.

كيف تدفع طاقة البلازما PECVD

يستخدم PECVD جهدًا عالي التردد لإشعال الغاز الأولي، وتحويله إلى بلازما.

البلازما هي حالة من المادة تحتوي على غاز مؤين، وإلكترونات حرة، وأنواع محايدة شديدة التفاعل تسمى الجذور الحرة.

إن الاصطدامات غير المرنة داخل هذه البلازما هي التي تفكك جزيئات الغاز الأولية - وليس الحرارة العالية. ثم تكون هذه الأنواع التفاعلية حرة في الترسيب على الركيزة الأكثر برودة بكثير، والتي يمكن أن تبقى أقل من 300 درجة مئوية.

التمييز الرئيسي: مسار تفاعل جديد

يعتمد LPCVD على التنشيط الحراري للتغلب على حاجز الطاقة لحدوث التفاعل.

يستخدم PECVD البلازما لإنشاء مسار تفاعل جديد، ذو طاقة أقل. الجذور الحرة المتولدة بالبلازما شديدة التفاعل لدرجة أنها تشكل طبقة بسهولة على الركيزة دون الحاجة إلى طاقة حرارية عالية.

الآثار العملية للمعالجة في درجات حرارة منخفضة

إن القدرة على ترسيب أغشية عالية الجودة دون حرارة عالية ليست مجرد ميزة بسيطة؛ بل هي عامل تمكين حاسم لتصنيع الإلكترونيات الحديثة.

حماية طبقات الجهاز المكتملة

تُبنى الدوائر المتكاملة الحديثة في طبقات عديدة. في المراحل اللاحقة من التصنيع، تكون التوصيلات المعدنية والهياكل الحساسة الأخرى موجودة بالفعل.

إن تعريض هذه الطبقات المكتملة لدرجات الحرارة العالية لـ LPCVD سيدمرها. يسمح PECVD بترسيب عوازل عازلة بين هذه الطبقات المعدنية دون التسبب في ضرر.

إدارة "الميزانية الحرارية"

مع تقلص أبعاد الأجهزة، فإن مقدار الوقت الذي يمكن أن يقضيه المكون في درجة حرارة عالية - "ميزانيته الحرارية" - محدود بشدة.

تعد طبيعة PECVD ذات درجة الحرارة المنخفضة حاسمة للبقاء ضمن هذه الميزانية، والحفاظ على خصائص المواد والخصائص الكهربائية للمكونات النانوية.

فهم المقايضات

بينما يعد تشغيلها في درجات حرارة منخفضة ميزة رئيسية، فإن PECVD ليس بديلاً عالميًا لـ LPCVD. يتضمن الاختيار مقايضات واضحة.

جودة الفيلم ونقائه

نظرًا لأن التفاعل يحدث في درجات حرارة منخفضة، يمكن أن تحتوي أغشية PECVD أحيانًا على المزيد من الشوائب، مثل الهيدروجين المدمج من غازات السلائف.

غالبًا ما ينتج LPCVD، المدفوع بالتوازن الحراري في درجات حرارة عالية، أغشية ذات نقاء أعلى وكثافة أفضل وتغطية خطوات فائقة (مطابقة).

تعقيد العملية والمعدات

تتطلب مفاعلات PECVD مولدات طاقة RF وتصميمات غرف معقدة لتوليد واحتواء البلازما.

وهذا يجعل المعدات أكثر تعقيدًا وربما أكثر تكلفة للصيانة من الأنظمة الأبسط القائمة على الفرن المستخدمة في LPCVD.

اتخاذ القرار الصحيح لهدفك

ستحدد القيود الحرارية ومتطلبات جودة الفيلم لتطبيقك أفضل طريقة.

• إذا كان تركيزك الأساسي هو الترسيب على ركيزة حساسة للحرارة أو جهاز مكتمل: PECVD هو الخيار الوحيد القابل للتطبيق نظرًا لتأثيره الحراري المنخفض.
• إذا كان تركيزك الأساسي هو تحقيق أعلى نقاء للفيلم ومطابقة ممكنة على ركيزة قوية: غالبًا ما يكون LPCVD هو الخيار الأفضل، بشرط أن تتحمل المادة الحرارة.

في النهاية، يعتمد القرار على اختيار مصدر الطاقة الصحيح لتحقيق أهدافك المحددة للمواد والتكامل.

جدول الملخص:

الميزة	LPCVD	PECVD
مصدر الطاقة	الطاقة الحرارية (الحرارة)	طاقة البلازما (كهربائية)
درجة الحرارة النموذجية	> 600 درجة مئوية	< 300 درجة مئوية
الميزة الرئيسية	نقاء فيلم عالٍ، تغطية خطوات فائقة	ميزانية حرارية منخفضة، تحمي المواد الحساسة
الأفضل لـ	الركائز القوية التي تتطلب أغشية عالية الجودة	الركائز الحساسة للحرارة والأجهزة المكتملة

هل تحتاج إلى ترسيب أغشية رقيقة عالية الجودة على ركائز حساسة للحرارة؟ تتخصص KINTEK في معدات المختبرات المتقدمة والمواد الاستهلاكية لأبحاث أشباه الموصلات والمواد المتطورة. يمكن لخبرتنا في تقنيات PECVD و LPCVD أن تساعدك على تحسين عمليات ترسيب الأغشية الرقيقة مع حماية موادك الحساسة. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا أن تعزز سير عمل البحث والتطوير الخاص بك!

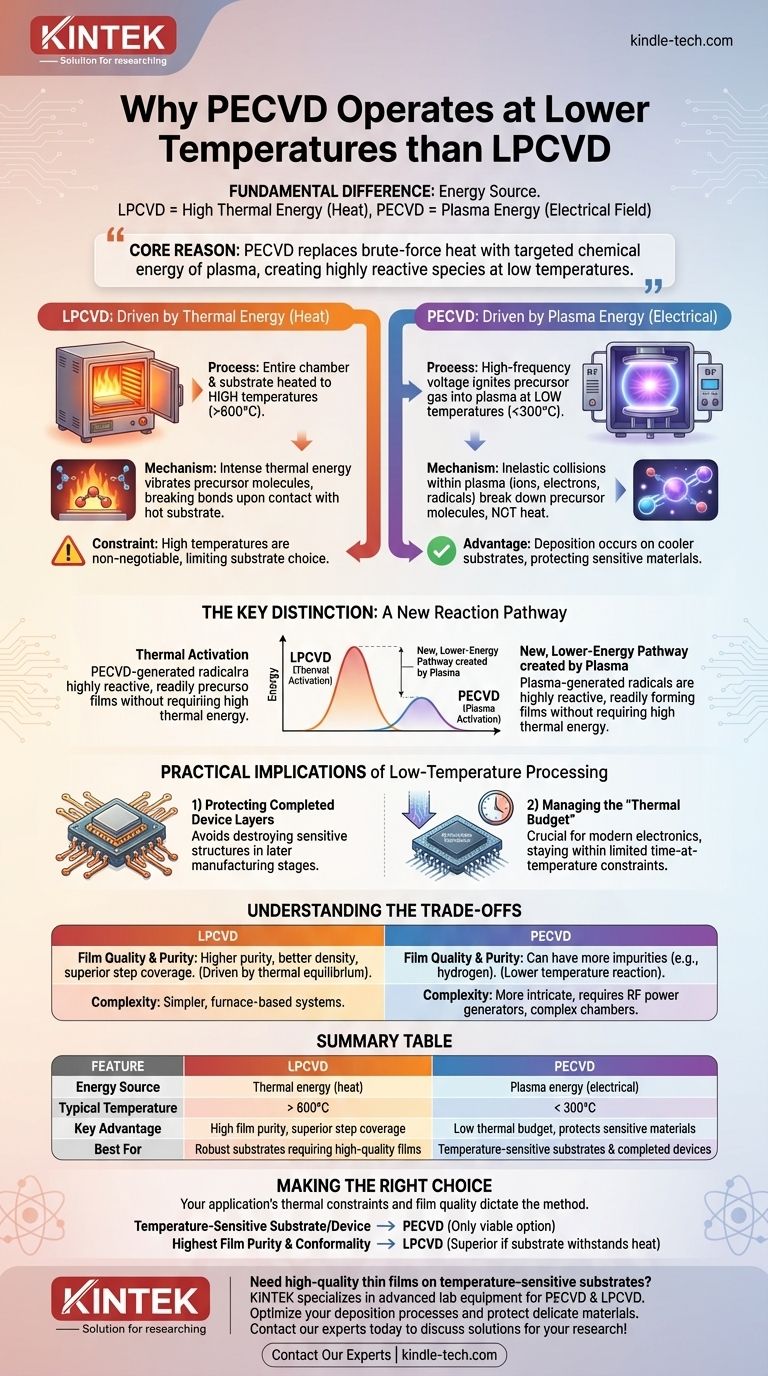

دليل مرئي
