باختصار، يتضمن تحضير الأنابيب النانوية الكربونية (CNTs) عبر الترسيب الكيميائي للبخار (CVD) تسخين ركيزة مغطاة بجسيمات نانوية من محفز معدني داخل غرفة تفاعل وإدخال غاز يحتوي على الكربون. تقوم جزيئات المحفز الساخنة بتفكيك الغاز، وتتجمع ذرات الكربون مرة أخرى على سطح المحفز، لتترسب مكونة الهيكل الأنبوبي المجوف لأنبوب الكربون النانوي. هذه العملية التحفيزية هي المفتاح لنمو أنابيب نانوية كربونية عالية الجودة في درجات حرارة منخفضة نسبيًا.
المبدأ الأساسي ليس مجرد تسخين الغاز، بل استخدام محفز معدني نانوي كـ "بذرة" للنمو. يحدد المحفز مكان تشكل الأنابيب النانوية ويؤثر بشكل حاسم على هيكلها، مما يجعل الترسيب الكيميائي للبخار طريقة تخليق يمكن التحكم بها وتوسيع نطاقها بشكل كبير.
المكونات الأساسية لعملية الترسيب الكيميائي للبخار (CVD)
لفهم كيفية عمل الترسيب الكيميائي للبخار لتخليق الأنابيب النانوية الكربونية، من الضروري فهم المكونات الأربعة الرئيسية المشاركة في التفاعل.
الركيزة
تعتبر الركيزة الأساس المادي الذي ستنمو عليه الأنابيب النانوية الكربونية. وهي عادةً مادة مسطحة، مثل رقاقة السيليكون، أو الكوارتز، أو الألومينا، يمكنها تحمل درجات الحرارة العالية. غالبًا ما يعتمد اختيار الركيزة على التطبيق النهائي للأنابيب النانوية الكربونية.
المحفز
يعد المحفز العنصر الأكثر أهمية في العملية. وهو يتكون من جسيمات نانوية من معدن انتقالي، غالبًا ما يكون الحديد أو الكوبالت أو النيكل. تعمل هذه الجسيمات كمواقع نووية، مما يؤدي إلى تحلل غاز الكربون وتوجيه تجميع ذرات الكربون في هيكل الأنبوب النانوي.
بدون محفز، ستكون درجات الحرارة المطلوبة لتفكيك غاز مصدر الكربون عالية بشكل غير مقبول. يقلل المحفز بشكل كبير من درجة الحرارة المطلوبة هذه.
مصدر الكربون
مصدر الكربون، أو السلائف، هو غاز هيدروكربوني يوفر ذرات الكربون اللازمة لبناء الأنابيب النانوية. تشمل الخيارات الشائعة الأسيتيلين (C₂H₂)، والإيثيلين (C₂H₄)، والميثان (CH₄)، أو حتى الكحوليات مثل الإيثانول. يعد معدل التدفق ونوع الغاز من المتغيرات الرئيسية للتحكم في معدل النمو وجودة الأنابيب النانوية الكربونية.
غرفة التفاعل
هذه عبارة عن فرن أو أنبوب يوفر بيئة متحكم بها وذات درجة حرارة عالية. يتم أولاً تطهير الغرفة بغاز خامل (مثل الأرجون أو النيتروجين) لإزالة الأكسجين ثم تسخينها إلى درجة حرارة التخليق المستهدفة، والتي تتراوح عادة بين 600 درجة مئوية و 1200 درجة مئوية.
آلية النمو خطوة بخطوة
يتبع تخليق الأنابيب النانوية الكربونية عبر الترسيب الكيميائي للبخار تسلسلًا واضحًا للأحداث.
الخطوة 1: تحضير المحفز
أولاً، يتم ترسيب جسيمات المحفز النانوية على الركيزة. يمكن القيام بذلك من خلال طرق مختلفة، مثل التذرية أو تبخير طبقة معدنية رقيقة تتفكك عند التسخين إلى قطرات نانوية.
الخطوة 2: تسخين النظام
توضع الركيزة داخل غرفة التفاعل، ثم يتم إغلاقها وتسخينها إلى درجة حرارة النمو المطلوبة تحت تدفق مستمر لغاز خامل. تضمن هذه الخطوة أن البيئة مستقرة وخالية من الملوثات التفاعلية قبل بدء التخليق.
الخطوة 3: إدخال غاز الكربون
بمجرد الوصول إلى درجة الحرارة المستهدفة، يتم استبدال تدفق الغاز الخامل جزئيًا أو كليًا بغاز مصدر الكربون. يمثل هذا بداية مرحلة النمو.
الخطوة 4: النمو التحفيزي
عندما يتدفق غاز مصدر الكربون فوق جسيمات المحفز النانوية الساخنة، تتحلل جزيئات الغاز. تذوب ذرات الكربون في الجسيمات النانوية المعدنية حتى تصبح مشبعة بشكل مفرط. لتخفيف هذا التشبع، يترسب الكربون من سطح الجسيم، مكونًا الشبكة الأسطوانية المستقرة لأنبوب الكربون النانوي.
الخطوة 5: تبريد النظام
بعد فترة محددة من النمو، يتم إيقاف غاز مصدر الكربون، ويتم تبريد النظام إلى درجة حرارة الغرفة تحت تدفق غاز خامل. يمكن إزالة الركيزة بأمان، وهي الآن مغطاة بـ "غابة" من الأنابيب النانوية الكربونية.
فهم المفاضلات والاختلافات
على الرغم من أن الترسيب الكيميائي للبخار (CVD) تقنية قوية، إلا أنه من الضروري فهم الفروق الدقيقة والاختلافات الشائعة.
تحدي التحكم الهيكلي
يتمثل التحدي الكبير في تخليق الأنابيب النانوية الكربونية في التحكم الدقيق في الهيكل النهائي - مثل القطر والطول والخصائص الإلكترونية (اللفافة). بينما تكون العملية قابلة للتكرار بدرجة عالية لإنتاج الأنابيب النانوية الكربونية بشكل عام، فإن تحقيق دفعات موحدة بخصائص متطابقة لا يزال مجالًا للبحث النشط.
الترسيب الكيميائي الحراري للبخار (Thermal CVD) مقابل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)
يعتمد الترسيب الكيميائي الحراري للبخار (Thermal CVD)، الموصوف أعلاه، بشكل كامل على الحرارة لدفع التفاعل. هناك اختلاف شائع وهو الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، الذي يستخدم مجالًا كهربائيًا لتوليد بلازما. تساعد هذه البلازما على تفكيك غاز مصدر الكربون بشكل أكثر كفاءة، مما يسمح بنمو الأنابيب النانوية الكربونية حتى في درجات حرارة منخفضة. وهذا ذو قيمة خاصة عند ترسيب الأنابيب النانوية الكربونية على ركائز حساسة للحرارة، مثل تلك المستخدمة في الإلكترونيات المتكاملة.
جودة المحفز والإنتاجية
تؤثر نقاء المحفز وعمره الافتراضي بشكل مباشر على جودة وإنتاجية الأنابيب النانوية الكربونية. بمرور الوقت، يمكن أن تتغلف جسيمات المحفز بالكربون غير المتبلور (سخام غير منظم) أو منتجات ثانوية أخرى، مما يؤدي إلى تعطيلها وإيقاف نمو الأنابيب النانوية. يعد تحسين تدفق الغاز ودرجة الحرارة أمرًا بالغ الأهمية لزيادة عمر المحفز.
مطابقة الطريقة لهدفك
يجب تكييف المعلمات المحددة لعملية الترسيب الكيميائي للبخار (CVD) مع النتيجة المرجوة.
- إذا كان تركيزك الأساسي على الإنتاج على نطاق واسع للمواد المركبة: غالبًا ما يكون الترسيب الكيميائي الحراري للبخار (Thermal CVD) هو الطريقة الأكثر فعالية من حيث التكلفة نظرًا لمعدلات نموها العالية وقابليتها للتوسع.
- إذا كان تركيزك الأساسي على التكامل مع الأجهزة الإلكترونية النانوية: فإن الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو الخيار الأفضل لأن درجات حرارة المعالجة المنخفضة تمنع تلف الدوائر الإلكترونية الدقيقة الموجودة مسبقًا على الركيزة.
- إذا كان تركيزك الأساسي على البحث الأساسي في آليات النمو: فإن نظام الترسيب الكيميائي الحراري للبخار (Thermal CVD) المتحكم به بدرجة عالية مثالي، لأنه يسمح بالدراسة الدقيقة والمنهجية لكيفية تأثير المعلمات الفردية مثل درجة الحرارة ونوع المحفز على تكوين الأنابيب النانوية.
من خلال إتقان هذه المبادئ الأساسية، يمكنك الاستفادة بفعالية من الترسيب الكيميائي للبخار (CVD) لتخليق الأنابيب النانوية الكربونية لمجموعة واسعة من التطبيقات المتقدمة.
جدول الملخص:
| مكون الترسيب الكيميائي للبخار (CVD) | الدور في تخليق الأنابيب النانوية الكربونية | أمثلة شائعة |
|---|---|---|
| الركيزة | أساس النمو | رقاقة سيليكون، كوارتز، ألومينا |
| المحفز | موقع نووي لتجميع الكربون | جسيمات نانوية من الحديد، الكوبالت، النيكل |
| مصدر الكربون | يوفر ذرات الكربون | أسيتيلين، ميثان، إيثيلين |
| غرفة التفاعل | بيئة متحكم بها ذات درجة حرارة عالية | فرن أنبوبي (600-1200 درجة مئوية) |
هل أنت مستعد لتخليق أنابيب نانوية كربونية عالية الجودة لبحثك أو تطبيقك؟ تتخصص KINTEK في المعدات والمواد الاستهلاكية للمختبرات، حيث توفر أنظمة الترسيب الكيميائي للبخار (CVD) والمحفزات الموثوقة المصممة خصيصًا لتلبية احتياجات مختبرك. سواء كنت تقوم بتوسيع نطاق الإنتاج أو دمج الأنابيب النانوية الكربونية في الإلكترونيات الدقيقة، فإن خبرتنا تضمن التحكم الدقيق في معلمات النمو. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تحسين عملية تخليق الأنابيب النانوية الكربونية لديك!

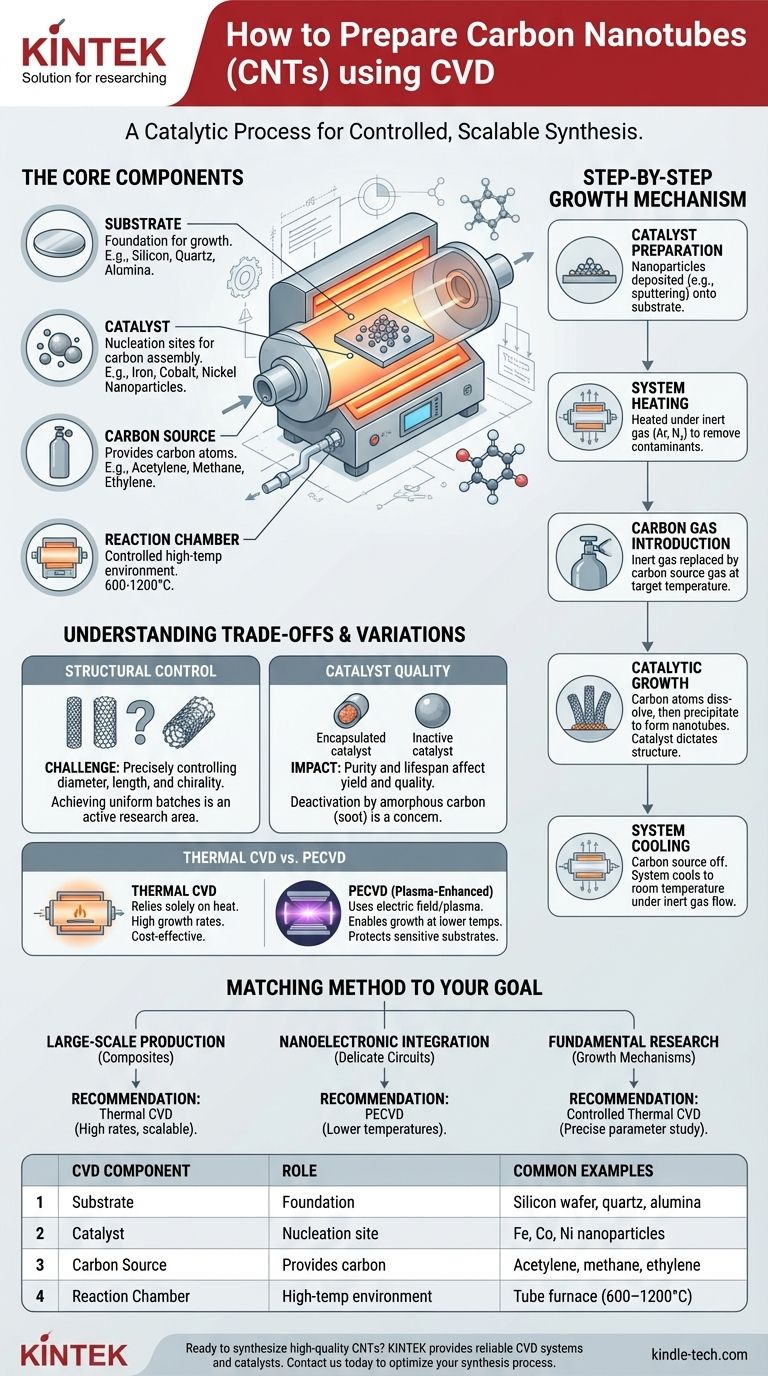

دليل مرئي
