ما هو مفاعل CVD؟اكتشف تقنية ترسيب الأغشية الرقيقة الدقيقة

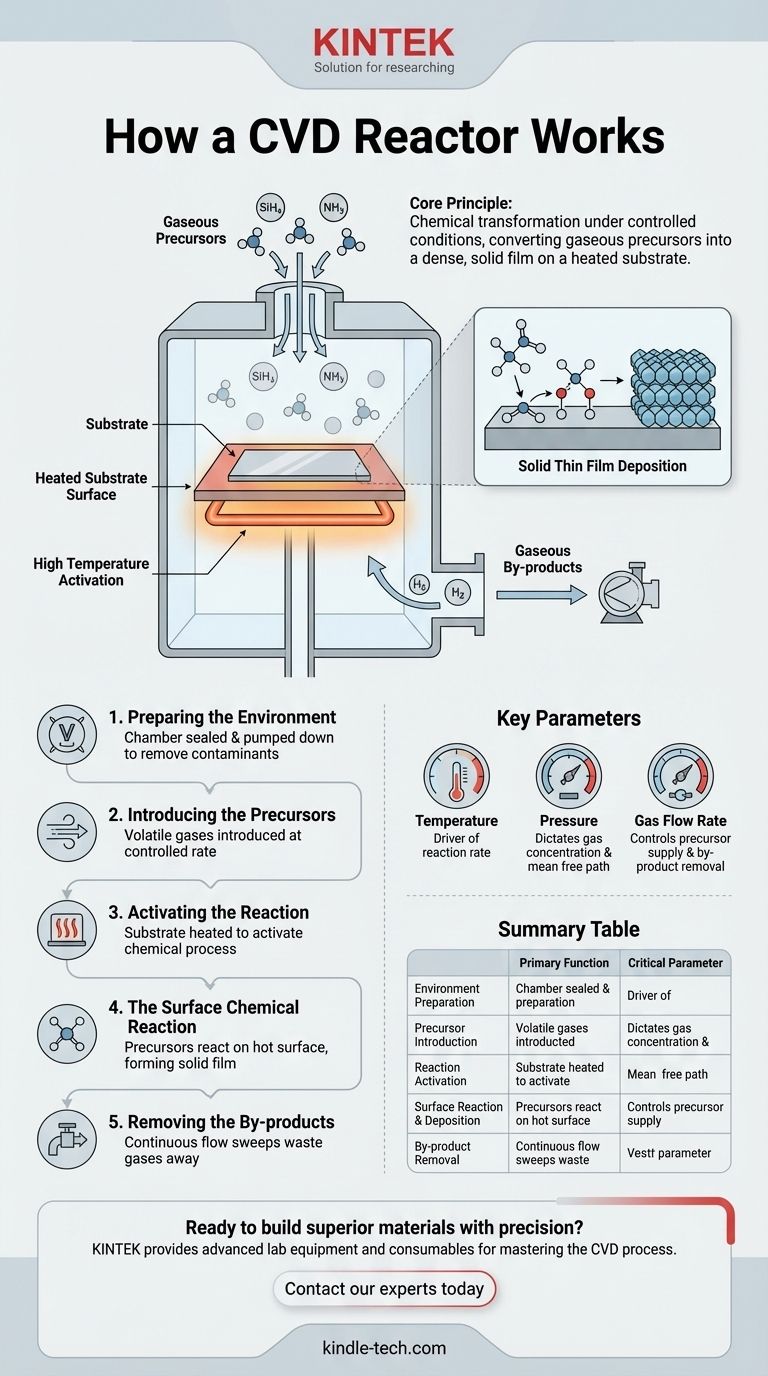

إن مفاعل الترسيب الكيميائي للبخار CVD (الترسيب الكيميائي للبخار) هو نظام متطور مصمم لترسيب أغشية رقيقة من المواد على ركيزة من خلال تفاعلات كيميائية في مرحلة البخار.وتنطوي العملية على عدة خطوات رئيسية: تغذية الغازات السليفة في المفاعل، ونقل هذه الغازات إلى الركيزة، وضمان تفاعلها على سطح الركيزة، وإزالة المنتجات الثانوية.ويتألف المفاعل من مكونات مثل أنظمة توصيل الغاز، وغرفة التفاعل، ومصادر التسخين، وأنظمة التفريغ، وأنظمة معالجة العادم.يتم التحكم في العملية بشكل كبير، حيث تتم مراقبة المعلمات مثل درجة الحرارة والضغط ومعدلات تدفق الغاز بعناية لضمان تحقيق خصائص الفيلم المطلوبة.

شرح النقاط الرئيسية:

ما هو مفاعل CVD؟اكتشف تقنية ترسيب الأغشية الرقيقة الدقيقة
  1. مقدمة في مفاعلات التفكيك القابل للذوبان القابل للذوبان:

    • تُستخدم مفاعلات التفريغ القابل للقنوات CVD لترسيب الأغشية الرقيقة من المواد على الركائز من خلال التفاعلات الكيميائية في مرحلة البخار.
    • وتُستخدم هذه العملية على نطاق واسع في صناعات مثل تصنيع أشباه الموصلات والطلاء وتكنولوجيا النانو.
  2. مكوّنات مفاعل التفريد القابل للذوبان CVD:

    • نظام توصيل الغاز:إمدادات الغازات السليفة إلى غرفة المفاعل.وغالبًا ما يتم التحكم في هذه الغازات بواسطة وحدات تحكم في التدفق الكتلي لضمان معدلات تدفق دقيقة.
    • غرفة المفاعل:المنطقة الرئيسية التي يحدث فيها الترسيب.وتتضمن عادةً أنبوب كوارتز لحمل الركيزة.
    • مصدر التسخين:يوفر الحرارة اللازمة لتبخير الغازات السليفة وتسهيل التفاعلات الكيميائية على سطح الركيزة.
    • نظام التفريغ:يزيل الأنواع الغازية غير المرغوب فيها ويساعد في الحفاظ على الضغط المطلوب داخل الحجرة.
    • نظام العادم:يعالج ويزيل المنتجات الثانوية المتطايرة، بما في ذلك الغازات الضارة في كثير من الأحيان، لضمان السلامة والامتثال البيئي.
    • معدات التحكم في العمليات:يراقب ويتحكم في المعلمات الرئيسية مثل درجة الحرارة، والضغط، ومعدلات تدفق الغاز لضمان ظروف ترسيب مثالية.
  3. الخطوات الرئيسية في عملية التفريد القابل للذوبان:

    • :: تغذية السلائف الكيميائية:يتم إدخال غازات السلائف في غرفة المفاعل.ويتم اختيار هذه الغازات بناءً على مادة الفيلم المرغوبة.
    • نقل جزيئات السلائف:يتم نقل الغازات إلى سطح الركيزة من خلال نقل السوائل والانتشار.
    • التفاعل السطحي:تتفاعل جزيئات السلائف على سطح الركيزة مكونة الطبقة الرقيقة المرغوبة.
    • امتصاص المنتجات الثانوية:يتم امتصاص جزيئات المنتج الثانوي من السطح لإفساح المجال لمزيد من جزيئات السلائف الواردة، مما يضمن استمرار الترسيب.
  4. التفاعلات الكيميائية في CVD:

    • تتضمن عملية التفريغ القابل للقنوات CVD عدة أنواع من التفاعلات الكيميائية، بما في ذلك التحلل والتركيب الغازي والتحلل المائي والأكسدة والاختزال.
    • وتؤدي هذه التفاعلات إلى ترسب المادة المرغوبة إما في شكل بلوري أو غير متبلور على الركيزة.
  5. التفريغ القابل للسحب القابل للتبريد باستخدام البلازما المعززة (PECVD):

    • في بعض أنظمة التفريغ القابل للذوبان القابل للذوبان (CVD)، يتم استخدام البلازما لتعزيز عملية الترسيب.يتم تطبيق جهد عالي التردد على أقطاب كهربائية متوازية اللوحات، مما يخلق تفريغًا متوهجًا.
    • توضع الركيزة على القطب الكهربائي المؤرض، ويتم تزويد غاز التفاعل من اللوحة المقابلة، مما يشكل طبقة موحدة.
    • هذه الطريقة مفيدة بشكل خاص لترسيب مواد مثل الأنابيب النانوية الكربونية (CNTs) على جزيئات معدنية حفازة.
  6. التحكم والمراقبة:

    • يتم التحكم في عملية التفريد القابل للذوبان بالقنوات القلبية الوسيطة بدرجة عالية، مع مراقبة بارامترات مثل درجة الحرارة والضغط ومعدلات تدفق الغاز بشكل مستمر.
    • تضمن معدات التحكم في العملية المتقدمة أن تظل ظروف الترسيب مستقرة، مما يؤدي إلى ثبات جودة الفيلم.
  7. تطبيقات مفاعلات التفريغ القابل للذوبان القابل للذوبان:

    • تُستخدم مفاعلات التفريغ القابل للقطع CVD في مجموعة واسعة من التطبيقات، بما في ذلك إنتاج أجهزة أشباه الموصلات، والطلاءات لمقاومة التآكل، وتركيب المواد النانوية مثل الأنابيب النانوية الكربونية.
    • إن القدرة على ترسيب الأغشية الرقيقة مع التحكم الدقيق في السماكة والتركيب والبنية تجعل مفاعلات التفريغ القابل للقطع CVD لا غنى عنها في التصنيع والأبحاث الحديثة.

وباختصار، فإن مفاعل التفريغ القابل للسحب على البارد هو نظام معقد يعتمد على التحكم الدقيق في التفاعلات الكيميائية في مرحلة البخار لترسيب الأغشية الرقيقة على الركائز.وتنطوي العملية على خطوات ومكونات متعددة، يلعب كل منها دورًا حاسمًا في ضمان تحقيق خصائص الفيلم المطلوبة.إن تعدد استخدامات ودقة مفاعلات التفريد القابل للذوبان بالقنوات القلبية الوسيطة تجعلها أدوات أساسية في مختلف الصناعات عالية التقنية.

جدول ملخص:

الجانب الرئيسي التفاصيل
الغرض ترسب الأغشية الرقيقة على الركائز عبر تفاعلات كيميائية في مرحلة البخار.
المكونات نظام توصيل الغاز، وحجرة المفاعل، ومصدر التسخين، ونظام التفريغ، والعادم.
الخطوات الرئيسية تغذية الغازات السلائف، ونقل الغازات، والتفاعل السطحي، وإزالة المنتجات الثانوية.
التطبيقات تصنيع أشباه الموصلات، والطلاءات المقاومة للتآكل، وتركيب المواد النانوية.
معلمات التحكم درجة الحرارة، والضغط، ومعدلات تدفق الغاز.
