من المستحيل تحديد سعر واحد لنظام الترسيب بالبخار الكيميائي (CVD)، حيث أن التكلفة يحددها بالكامل التطبيق والحجم المقصودان له. قد يكلف فرن أنبوبي صغير يتم تشغيله يدويًا لأغراض البحث الأكاديمي ما بين 50,000 دولار و 250,000 دولار. في المقابل، يمكن أن يتجاوز النظام الإنتاجي المؤتمت بالكامل للإنتاج الضخم لأشباه الموصلات 5 ملايين دولار.
الخلاصة الأساسية هي: أنت لا تشتري "آلة"، بل تشتري قدرة معالجة محددة. التكلفة النهائية لنظام الترسيب بالبخار الكيميائي هي دالة مباشرة للمادة التي تحتاج إلى ترسيبها، وحجم وكمية الركائز التي تحتاج إلى معالجتها، ومستوى الدقة والأتمتة الذي يتطلبه تطبيقك.

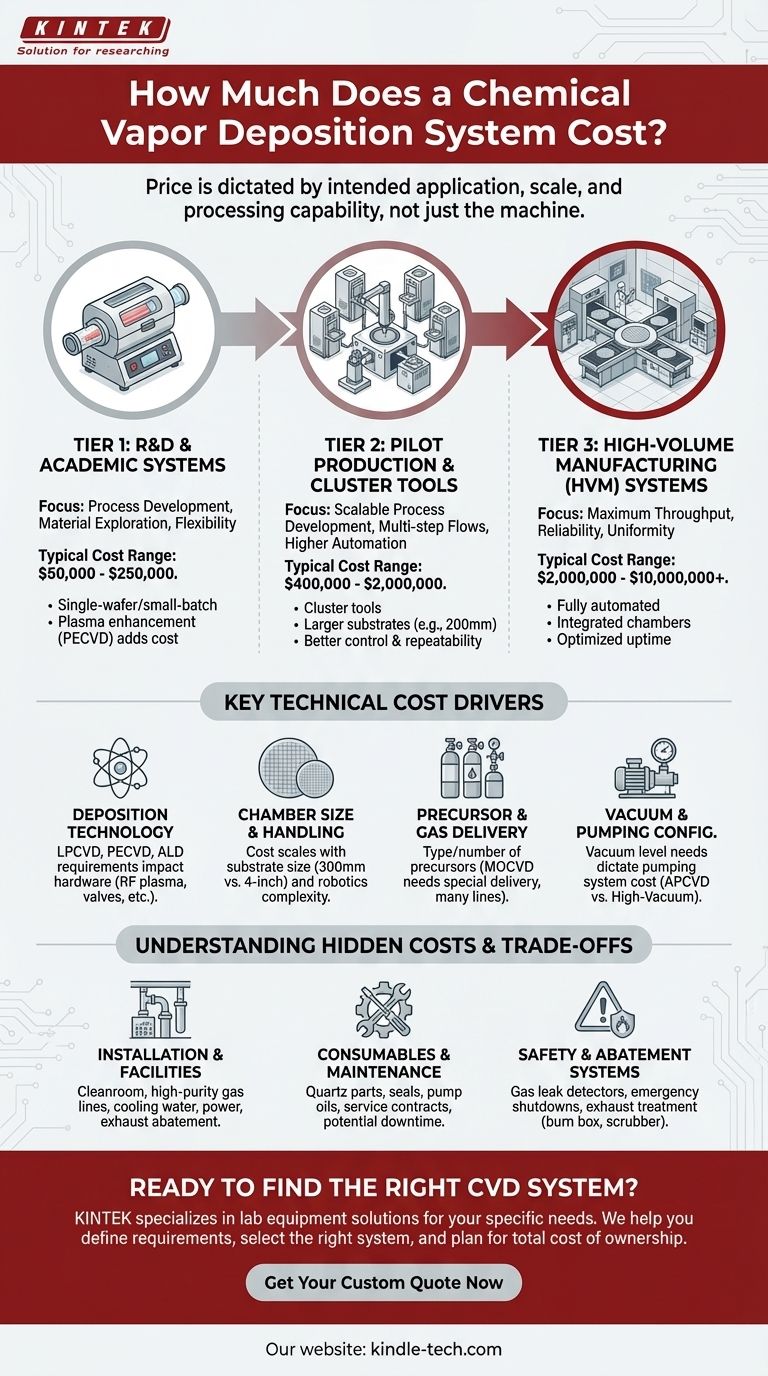

طيف أنظمة الترسيب بالبخار الكيميائي: من المختبر إلى المصنع
العامل الأكثر أهمية الذي يدفع تكلفة نظام الترسيب بالبخار الكيميائي هو حجمه واستخدامه المقصود، والذي يمكن تصنيفه على نطاق واسع إلى ثلاث فئات.
أنظمة البحث والتطوير والأنظمة الأكاديمية
هذه هي عادةً الأنظمة الأقل تكلفة، والمصممة للمرونة واستكشاف المواد بدلاً من الإنتاجية. غالبًا ما تكون أفرانًا أنبوبية للرقاقة الواحدة أو للدفعة الصغيرة.
التركيز هنا يكون على تطوير العملية. يحتاج الباحثون إلى القدرة على تغيير المعلمات، والسلائف (المواد الأولية)، والتكوينات بسهولة. تتراوح التكاليف عادةً بين 50,000 دولار و 250,000 دولار، مع دفع التعقيد والميزات مثل تعزيز البلازما (PECVD) للسعر نحو الطرف الأعلى من هذا النطاق.
الإنتاج التجريبي والأدوات المجمعة (Cluster Tools)
تسد هذه الأنظمة الفجوة بين البحث النقي والتصنيع على نطاق واسع. غالبًا ما تتخذ شكل "أدوات مجمعة"، حيث يقوم معالج آلي مركزي بنقل الرقائق بين غرف المعالجة المتعددة وأقفال التحميل.
يسمح هذا الإعداد بتطوير مسارات عمليات متعددة الخطوات دون كسر الفراغ، وهو أمر بالغ الأهمية لإنشاء أجهزة متقدمة. تتميز هذه الأنظمة بمستويات أعلى من الأتمتة، وتتعامل مع ركائز أكبر (مثل رقائق 200 مم)، وتقدم تحكمًا أفضل بكثير في العملية وقابلية للتكرار. توقع أن تتراوح التكاليف في نطاق 400,000 دولار إلى 2 مليون دولار.
أنظمة التصنيع بكميات كبيرة (HVM)
في الطرف الأعلى توجد الأنظمة الكبيرة والمؤتمتة بالكامل الموجودة في مصانع أشباه الموصلات. تم تصميم هذه الأدوات لتحقيق أقصى قدر من الإنتاجية والموثوقية والتجانس عبر الركائز الكبيرة (مثل رقائق 300 مم).
يتم تحسين كل مكون لضمان وقت التشغيل وتقليل التكلفة لكل رقاقة. هذه الأنظمة معقدة للغاية، وغالبًا ما تتضمن غرف ترسيب متكاملة متعددة وبرامج متطورة ترتبط بنظام تنفيذ التصنيع (MES) الخاص بالمصنع. يبدأ سعر أنظمة التصنيع بكميات كبيرة هذه بحوالي 2 مليون دولار ويمكن أن يتجاوز 10 ملايين دولار.
العوامل التقنية الرئيسية التي تدفع تكلفة النظام
بالإضافة إلى النطاق العام، تؤثر العديد من الخيارات التقنية المحددة بشكل كبير على السعر النهائي. فهم هذه العوامل سيساعدك في تحديد متطلباتك.
تقنية الترسيب (PECVD مقابل LPCVD مقابل ALD)
تحدد الفيزياء الأساسية لطريقة الترسيب الأجهزة المطلوبة.
- يتطلب LPCVD (الترسيب بالبخار الكيميائي منخفض الضغط) نظام فراغ عالٍ قويًا، بما في ذلك مضخات توربينية جزيئية باهظة الثمن، لتحقيق ضغط منخفض.
- تضيف PECVD (الترسيب بالبخار الكيميائي المعزز بالبلازما) تعقيد وتكلفة مولد بلازما تردد لاسلكي (RF)، وشبكة مطابقة للممانعة، وتصميم إلكترود لرأس الدش.
- تتطلب ALD (ترسيب الطبقة الذرية) صمامات توصيل سلائف سريعة ودقيقة للغاية وبرامج متطورة لتوقيت دورات الجرعات الدقيقة.
حجم الغرفة والتعامل مع الركائز
تتضاعف التكلفة بشكل كبير مع حجم الركيزة. الغرفة المصممة للترسيب الموحد على رقاقة بقطر 300 مم أكثر تعقيدًا وتكلفة في الهندسة بكثير من تلك المصممة لرقاقة بقطر 4 بوصات. تشمل التكلفة أيضًا الروبوتات للتعامل الآلي مع الرقائق، والتي تصبح أكثر تطوراً للركائز الأكبر والأثقل.
نظام توصيل السلائف والغازات
يؤثر نوع وعدد السلائف الكيميائية بشكل مباشر على التكلفة. يتطلب النظام البسيط الذي يستخدم غازات قياسية مثل السيلان والأمونيا عددًا قليلاً من وحدات التحكم في التدفق الكتلي (MFCs). قد يتطلب النظام المعقد لـ MOCVD (الترسيب بالبخار الكيميائي العضوي المعدني) خطوطًا مدفأة، ووحدات توصيل سلائف سائلة أو صلبة خاصة، والعديد من خطوط الغاز، وكلها تضيف تكلفة وتعقيدًا كبيرين.
تكوين الفراغ والضخ
مستوى الفراغ المطلوب هو محرك تكلفة أساسي. قد تحتاج أنظمة الضغط الجوي (APCVD) إلى مجرد عادم بسيط. في المقابل، تتطلب أنظمة الفراغ العالي تكوينات ضخ متعددة المراحل، وأجهزة تحكم في الضغط، ومقاييس فراغ، والتي يمكن أن تكلف عشرات الآلاف من الدولارات بحد ذاتها.
فهم التكاليف المخفية والمقايضات
سعر الشراء الأولي هو جزء واحد فقط من التكلفة الإجمالية للملكية. يعد الفشل في تخصيص ميزانية لهذه النفقات المرتبطة خطأً شائعًا ومكلفًا.
التركيب والمرافق
لا يعمل نظام الترسيب بالبخار الكيميائي في فراغ (لا أقصد التورية). إنه يتطلب بنية تحتية كبيرة للمرافق، بما في ذلك بيئة غرفة نظيفة، وخطوط غاز عملية عالية النقاء، ومياه تبريد، وطاقة كهربائية متخصصة، والأهم من ذلك، نظام عادم وإزالة. يمكن أن تساوي تكاليف المرافق هذه أحيانًا تكلفة الأداة نفسها أو تتجاوزها.
المواد الاستهلاكية والصيانة
تحتوي أنظمة الترسيب بالبخار الكيميائي على العديد من الأجزاء الاستهلاكية. تحتاج الأنابيب والقوارب المصنوعة من الكوارتز، والحلقات الدائرية (o-rings)، والأختام، وزيوت المضخات، والفلاتر إلى استبدال منتظم. قد يستخدم النظام الأقل تكلفة مكونات أرخص تتآكل بشكل أسرع، مما يؤدي إلى ارتفاع تكاليف التشغيل على المدى الطويل وزيادة وقت التوقف عن العمل. ضع دائمًا في الحسبان سعر عقد الخدمة، خاصة بالنسبة لأدوات الإنتاج المعقدة.
أنظمة السلامة والإزالة (Abatement)
العديد من سلائف الترسيب بالبخار الكيميائي شديدة السمية أو قابلة للاشتعال أو تلقائية الاشتعال (تشتعل تلقائيًا في الهواء). نظام السلامة المناسب أمر غير قابل للتفاوض. ويشمل ذلك كاشفات تسرب الغاز، وإيقافات الطوارئ، ونظام إزالة (مثل صندوق حرق أو جهاز غسل رطب) لمعالجة تيار العادم السام قبل تفريغه. التقليل من شأن السلامة هو وصفة للكارثة.
تحديد احتياجاتك للحصول على عرض أسعار دقيق
للانتقال من نطاق سعري غامض إلى عرض أسعار ثابت، يجب عليك أولاً تزويد الموردين بتعريف واضح لمتطلبات عمليتك.
- إذا كان تركيزك الأساسي هو البحث الأساسي أو التعليم: يجب أن تكون أولويتك هي نظام فرن أنبوبي مرن معياري يسمح بمجموعة واسعة من المواد وظروف العملية.
- إذا كان تركيزك الأساسي هو تطوير عملية تجارية قابلة للتطوير: يجب عليك الاستثمار في أداة مجمعة على نطاق تجريبي مع أتمتة ممتازة وتسجيل للبيانات لضمان تكرار نتائجك.
- إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة: يجب أن يسترشد قرارك بالإنتاجية والموثوقية والتكلفة لكل ركيزة من مورد راسخ يتمتع بسجل دعم مثبت.
في نهاية المطاف، فإن تكلفة نظام الترسيب بالبخار الكيميائي هي انعكاس مباشر للمشكلة التي تحاول حلها.
جدول ملخص:
| نوع النظام | حالة الاستخدام الأساسية | نطاق التكلفة النموذجي |
|---|---|---|
| البحث والتطوير / الأكاديمي | استكشاف المواد، تطوير العمليات | $50,000 - $250,000 |
| الإنتاج التجريبي | تطوير عملية قابلة للتطوير، تدفقات متعددة الخطوات | $400,000 - $2,000,000 |
| التصنيع بكميات كبيرة (HVM) | أقصى قدر من الإنتاجية والموثوقية للمصانع | $2,000,000 - $10,000,000+ |
