في جوهرها، عمليات الترسيب الكيميائي هي مجموعة من التقنيات المستخدمة لإنشاء غشاء رقيق صلب على سطح من خلال تفاعل كيميائي متحكم فيه. الطرق الأساسية هي الترسيب الكيميائي للبخار (CVD)، حيث تتفاعل المواد الأولية الغازية على ركيزة، وطرق الطور السائل مثل الترسيب الكيميائي للمحلول (CSD) والطلاء، التي تستخدم المحاليل الكيميائية. تختلف هذه العمليات عن الترسيب الفيزيائي، الذي ينقل المواد دون تغيير كيميائي.
التمييز الحاسم بين طرق الترسيب الكيميائي ليس في المواد الكيميائية نفسها، بل في طور المادة الأولية — غاز أو سائل — المستخدمة لتوصيلها. سيكون اختيارك بينها مفاضلة بين جودة الفيلم، ودرجة حرارة الترسيب، وتعقيد العملية.
المبدأ الأساسي: من الكيميائي إلى الصلب
تهدف جميع تقنيات الترسيب إلى بناء طبقة مادية طبقة تلو الأخرى. يكمن الاختلاف الرئيسي بين الطرق الكيميائية والفيزيائية في كيفية وصول هذه المادة وتشكيلها.
"الكيميائي" في الترسيب الكيميائي
يتضمن الترسيب الكيميائي عملية من خطوتين. أولاً، يتم توصيل مادة أولية كيميائية، وهي مركب يحتوي على الذرات التي ترغب في ترسيبها، إلى ركيزة. ثانيًا، يتم إدخال الطاقة (عادة الحرارة) لتحفيز تفاعل كيميائي، مما يؤدي إلى تحلل المادة الأولية وتشكيل غشاء رقيق صلب جديد على سطح الركيزة.
التباين مع الترسيب الفيزيائي للبخار (PVD)
لفهم الترسيب الكيميائي، من المفيد مقارنته بنظيره، PVD. في PVD، يتم قذف مادة المصدر فيزيائيًا — عن طريق التبخير أو القصف الأيوني (الرش) — وتنتقل عبر فراغ لتغطية الركيزة. لا يحدث تفاعل كيميائي؛ إنه نقل مباشر لمادة المصدر.
الفئات الرئيسية للترسيب الكيميائي
تُفهم العمليات بشكل أفضل من خلال تجميعها بناءً على ما إذا كانت المادة الأولية تُسلم كغاز أو سائل.
الترسيب في الطور الغازي: الترسيب الكيميائي للبخار (CVD)
CVD هي الفئة الأكثر بروزًا وتنوعًا في الترسيب الكيميائي. في هذه العملية، يتم إدخال غازات أولية متطايرة إلى غرفة تفاعل حيث تتدفق فوق ركيزة ساخنة. توفر الحرارة الطاقة اللازمة للغازات للتفاعل و/أو التحلل، تاركة وراءها غشاءً صلبًا.
تعتمد خصائص الفيلم النهائي بشكل كبير على ظروف عملية CVD.
الترسيب في الطور السائل: CSD والطلاء
تستخدم هذه الطرق محلولًا كيميائيًا بدلاً من الغاز.
يتضمن الترسيب الكيميائي للمحلول (CSD) تطبيق محلول مادة أولية سائلة على ركيزة (على سبيل المثال، عن طريق الدوران أو الغمس) ثم تسخينه. تعمل الحرارة على تبخير المذيب وبدء تفاعل كيميائي لتشكيل الفيلم الصلب المطلوب.
يستخدم الطلاء (خاصة الطلاء الكهروكيميائي غير الكهربائي) عامل اختزال كيميائي داخل محلول لترسيب فيلم معدني على ركيزة بدون تيار كهربائي خارجي. إنه تفاعل كيميائي ذاتي التحفيز في حمام سائل.
نظرة أعمق في اختلافات CVD
نظرًا لأن CVD يستخدم على نطاق واسع، فقد تم تطوير العديد من الاختلافات المتخصصة للتحكم في بيئة الترسيب. المتغير الرئيسي هو الضغط داخل غرفة التفاعل.
دور الضغط
يحدد الضغط كيفية انتقال جزيئات الغاز وتفاعلها.
- CVD بالضغط الجوي (APCVD): يتم إجراؤه عند الضغط الجوي العادي. هذه العملية سريعة وغير مكلفة نسبيًا ولكن يمكن أن تؤدي إلى توحيد أقل للفيلم مقارنة بالطرق القائمة على الفراغ.
- CVD بالضغط المنخفض (LPCVD): يتم إجراؤه عند ضغط منخفض. يؤدي ذلك إلى إبطاء الترسيب ولكنه يحسن بشكل كبير توحيد الفيلم وقدرته على تغطية الهياكل ثلاثية الأبعاد المعقدة بشكل متوافق.
- CVD بالفراغ الفائق (UHVCVD): نسخة متطرفة من LPCVD تستخدم لإنشاء أغشية نقية للغاية ومتجانسة حيث تكون هناك حاجة إلى التحكم على المستوى الذري.
دور البلازما: PECVD
بعض الركائز، مثل البلاستيك أو الأجهزة ذات الدوائر الموجودة، لا يمكنها تحمل درجات الحرارة العالية المطلوبة لـ CVD التقليدي.
يحل CVD المعزز بالبلازما (PECVD) هذه المشكلة. يستخدم مجالًا كهربائيًا لتوليد بلازما (غاز مؤين)، والتي توفر الطاقة للتفاعل الكيميائي. يسمح هذا بترسيب أغشية عالية الجودة عند درجات حرارة أقل بكثير.
فهم المفاضلات
يتضمن اختيار عملية الترسيب الكيميائي الموازنة بين العوامل المتنافسة. لا توجد طريقة "أفضل" واحدة؛ يعتمد الاختيار الأمثل كليًا على الهدف.
جودة الفيلم مقابل سرعة الترسيب
غالبًا ما تكون هناك مفاضلة مباشرة بين الجودة والسرعة. العمليات عالية الضغط مثل APCVD سريعة ومناسبة للتطبيقات ذات الإنتاجية العالية، ولكن قد يكون الفيلم أقل توحيدًا. العمليات منخفضة الضغط مثل LPCVD بطيئة ولكنها تنتج أغشية فائقة الجودة ومتوافقة للغاية مطلوبة للإلكترونيات الدقيقة المعقدة.
قيود درجة الحرارة وتلف الركيزة
يمكن أن تكون درجات الحرارة العالية مدمرة. بينما ينتج CVD الحراري أغشية ممتازة، لا يمكن استخدامه على المواد الحساسة للحرارة. في هذه الحالات، تكون عملية ذات درجة حرارة منخفضة مثل PECVD ضرورية، على الرغم من أنها تقدم تعقيد وتكلفة أنظمة توليد البلازما.
كيمياء المواد الأولية والسلامة
يعتمد CVD على المواد الأولية المتطايرة، والتي غالبًا ما تكون غازات شديدة السمية أو قابلة للاشتعال أو مسببة للتآكل (مثل السيلان، الفوسفين). تتطلب إدارة هذه المواد استثمارًا كبيرًا في بروتوكولات السلامة، والبنية التحتية لمعالجة الغازات، ومعالجة العادم، مما يزيد من تعقيد وتكلفة العملية.
اتخاذ الخيار الصحيح لهدفك
ستحدد المتطلبات المحددة لتطبيقك طريقة الترسيب الأنسب.
- إذا كان تركيزك الأساسي هو أعلى جودة وتوحيد على الأسطح المعقدة: LPCVD هو المعيار الصناعي للتصنيع الدقيق والإلكترونيات المتقدمة.
- إذا كان تركيزك الأساسي هو الترسيب على الركائز الحساسة للحرارة: PECVD هو الخيار الأساسي للبوليمرات، والإلكترونيات العضوية، أو الرقائق المعالجة لاحقًا.
- إذا كان تركيزك الأساسي هو الطلاء عالي الحجم ومنخفض التكلفة على الركائز المستقرة: APCVD أو CSD ممتازة للتطبيقات واسعة النطاق مثل الخلايا الشمسية أو الطلاءات الواقية على الزجاج.
- إذا كان تركيزك الأساسي هو طلاء معدني بسيط ومنخفض الحرارة: الطلاء الكهروكيميائي غير الكهربائي هو طريقة فعالة من حيث التكلفة لا تتطلب معدات فراغ معقدة.
في النهاية، يتطلب اختيار عملية الترسيب الكيميائي الصحيحة فهمًا واضحًا لمادتك، وركيزتك، وأهداف الأداء.
جدول الملخص:
| العملية | طور المادة الأولية | الخصائص الرئيسية | التطبيقات النموذجية |
|---|---|---|---|
| CVD (الترسيب الكيميائي للبخار) | غاز | جودة فيلم عالية، موحد، درجة حرارة عالية | الإلكترونيات الدقيقة، الطلاءات المتقدمة |
| LPCVD (CVD بالضغط المنخفض) | غاز | توحيد فائق، طلاء متوافق | تصنيع أشباه الموصلات |
| PECVD (CVD المعزز بالبلازما) | غاز | درجة حرارة أقل، يستخدم البلازما | الركائز الحساسة للحرارة |
| CSD (الترسيب الكيميائي للمحلول) | سائل | بسيط، فعال من حيث التكلفة، مساحة كبيرة | الخلايا الشمسية، الطلاءات الواقية |
| الطلاء (الكهروكيميائي غير الكهربائي) | سائل | درجة حرارة منخفضة، لا يوجد تيار كهربائي | طلاءات معدنية على غير الموصلات |
هل أنت مستعد لاختيار عملية الترسيب المناسبة لتطبيقك؟
يعد الاختيار بين CVD و CSD والطلاء أمرًا بالغ الأهمية لتحقيق خصائص الفيلم المطلوبة، سواء كنت بحاجة إلى توحيد عالٍ، أو معالجة بدرجة حرارة منخفضة، أو طلاء فعال من حيث التكلفة لمساحات كبيرة. في KINTEK، نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية الدقيقة اللازمة لعمليات الترسيب الخاصة بك.
يمكن أن تساعدك خبرتنا في:
- اختيار النظام الصحيح لمتطلبات المواد والركيزة الخاصة بك
- تحسين معلمات العملية لتحقيق جودة وأداء فائقين للفيلم
- ضمان السلامة والكفاءة باستخدام معدات ومواد استهلاكية موثوقة
دع فريقنا يرشدك إلى الحل الأمثل. اتصل بـ KINTEK اليوم لمناقشة احتياجات مختبرك واكتشاف كيف يمكن لمعداتنا المتخصصة أن تعزز نتائج البحث والإنتاج لديك.

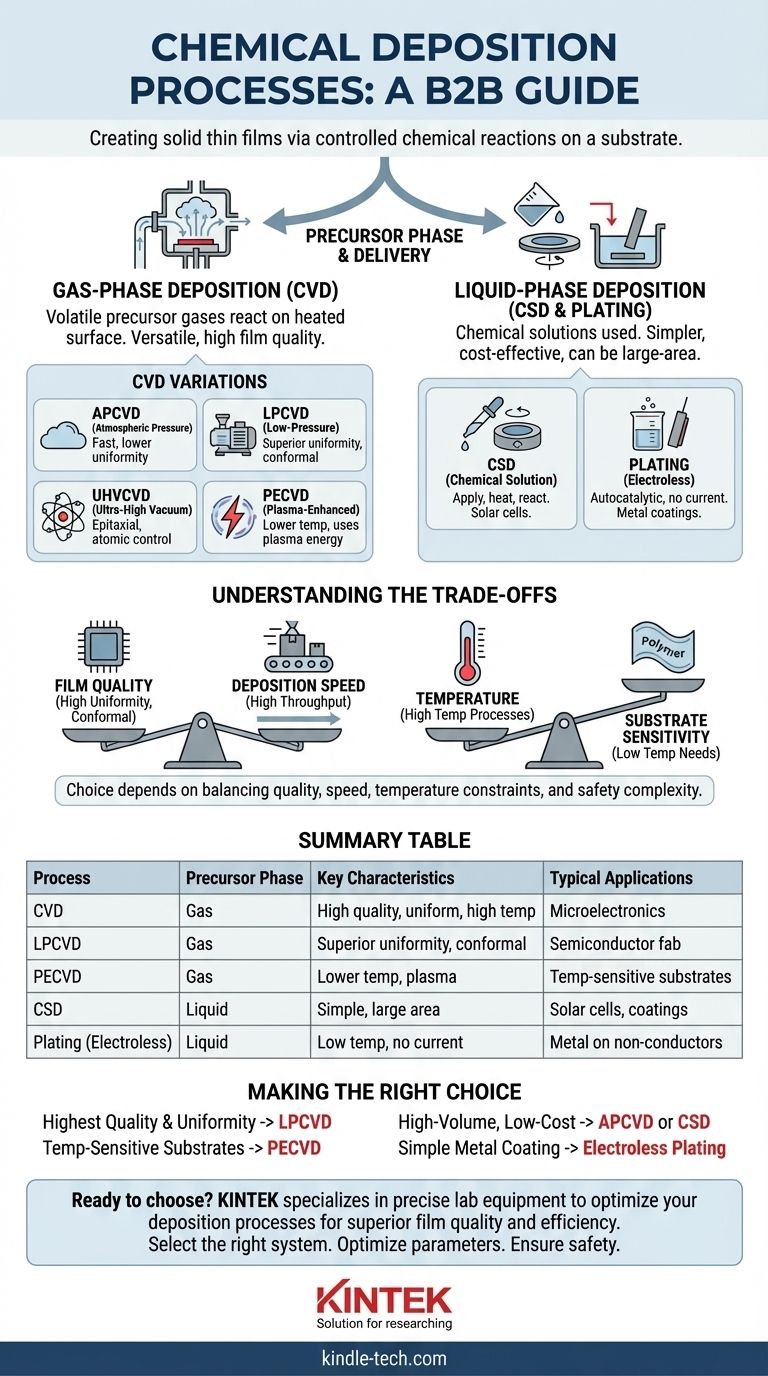

دليل مرئي
