ما هي الأنواع المختلفة لترسيب CVD؟ اختر الطريقة الصحيحة لاحتياجاتك من الأغشية الرقيقة

في جوهره، الترسيب الكيميائي للبخار (CVD) هو عملية واحدة: استخدام التفاعلات الكيميائية في الطور الغازي لترسيب طبقة رقيقة صلبة على ركيزة. "الأنواع المختلفة" من CVD ليست عمليات مختلفة جوهريًا، بل هي اختلافات تتميز بالظروف المحددة – بشكل أساسي الضغط ومصدر الطاقة – المستخدمة لبدء هذا التفاعل الكيميائي والتحكم فيه.

الرؤية الحاسمة هي أن الاختيار بين طرق CVD هو مقايضة استراتيجية. أنت توازن بشكل أساسي بين درجة حرارة الترسيب المطلوبة وجودة الفيلم المرغوبة وسرعة الترسيب والتكلفة. فهم كيفية توفير كل طريقة للطاقة للغازات الأولية هو المفتاح لاختيار الطريقة الصحيحة.

المبدأ الموحد: تنشيط التفاعل

تعتمد كل عملية CVD على توفير طاقة كافية لتفكيك الغازات الأولية ودفع التفاعل الكيميائي الذي يشكل الفيلم الرقيق. الطريقة المستخدمة لتوفير هذه الطاقة هي الطريقة الأساسية التي نصنف بها تقنيات CVD المختلفة.

الطاقة الحرارية: النهج الكلاسيكي

الطريقة الأصلية والأكثر وضوحًا هي ببساطة تسخين الركيزة إلى درجة حرارة عالية. تتحلل الغازات الأولية عند ملامستها للسطح الساخن، مما يبدأ الترسيب.

هذا التنشيط الحراري هو أساس نوعي CVD الأكثر جوهرية.

APCVD (ترسيب كيميائي للبخار بالضغط الجوي)

هذا هو أبسط أشكال CVD، ويتم إجراؤه عند الضغط الجوي العادي. يتم دفعه بشكل أساسي بواسطة درجات حرارة عالية (غالبًا > 900 درجة مئوية).

نظرًا لأنه يعمل عند الضغط الجوي، فإن المعدات بسيطة نسبيًا ومعدلات الترسيب عالية جدًا.

LPCVD (ترسيب كيميائي للبخار بالضغط المنخفض)

يعمل LPCVD تحت فراغ، عند ضغوط منخفضة. بينما لا يزال يعتمد على درجات حرارة عالية للتفاعل، فإن الضغط المنخفض يحسن بشكل كبير من تجانس الفيلم ونقائه مقارنة بـ APCVD.

يسمح الضغط المنخفض لجزيئات السلائف بالانتقال لمسافات أبعد وتغطية الهياكل المعقدة ثلاثية الأبعاد بشكل أكثر توازناً، وهي خاصية تُعرف باسم المطابقة.

طاقة البلازما: حل درجات الحرارة المنخفضة

بالنسبة للركائز التي لا تستطيع تحمل درجات الحرارة العالية، مثل البلاستيك أو بعض أجهزة أشباه الموصلات، فإن الطاقة الحرارية ليست خيارًا قابلاً للتطبيق. يوفر تعزيز البلازما مسار تنشيط بديل.

PECVD (ترسيب كيميائي للبخار المعزز بالبلازما)

في PECVD، يتم استخدام مجال كهربائي لإنشاء بلازما (غاز متأين) داخل الغرفة. تتمتع هذه البلازما عالية الطاقة بقوة كافية لتفكيك جزيئات الغازات الأولية عند درجات حرارة أقل بكثير (عادة 200-400 درجة مئوية).

يسمح هذا بترسيب أغشية عالية الجودة على المواد الحساسة للحرارة التي قد تتلفها عمليات LPCVD أو APCVD التقليدية.

طرق متخصصة للمواد المتقدمة

تتطلب بعض التطبيقات جودة بلورية استثنائية أو دقة على المستوى الذري، مما يؤدي إلى متغيرات CVD أكثر تخصصًا، وغالبًا ما تكون أكثر تعقيدًا.

MOCVD (ترسيب كيميائي للبخار المعدني العضوي)

تستخدم هذه التقنية سلائف معدنية عضوية، وهي مركبات تحتوي على روابط معدنية وكربون-هيدروجين. MOCVD هي حجر الزاوية لإنشاء أغشية بلورية مفردة عالية النقاء، خاصة لأشباه الموصلات المركبة المستخدمة في مصابيح LED والليزر والإلكترونيات عالية التردد.

ALD (ترسيب الطبقات الذرية)

بينما يعتبر ALD غالبًا عملية مميزة، إلا أنه فئة فرعية من CVD توفر أقصى درجات التحكم. بدلاً من الترسيب المستمر، يبني ALD الفيلم طبقة ذرية واحدة في كل مرة من خلال تفاعلات كيميائية متسلسلة ذاتية التحديد.

ينتج عن هذا دقة لا مثيل لها، ومطابقة مثالية، والقدرة على إنشاء أغشية رقيقة جدًا مع تحكم في السمك على مستوى الأنجستروم.

فهم المفاضلات الرئيسية

اختيار طريقة CVD لا يتعلق أبدًا بإيجاد الخيار "الأفضل"، بل الخيار الصحيح لهدف محدد. يتضمن القرار التنقل في بعض التنازلات الحاسمة.

درجة الحرارة مقابل توافق الركيزة

أهم مفاضلة هي درجة حرارة الترسيب. تنتج العمليات ذات درجة الحرارة العالية مثل LPCVD أغشية ممتازة ولكنها غير متوافقة مع العديد من المواد. PECVD موجود خصيصًا لحل هذه المشكلة، مما يتيح الترسيب على نطاق أوسع بكثير من الركائز على حساب معدات أكثر تعقيدًا.

معدل الترسيب مقابل التحكم في الفيلم

هناك علاقة عكسية مباشرة بين السرعة والدقة. APCVD سريع للغاية، مما يجعله مثاليًا للطلاءات السميكة والبسيطة حيث لا يكون التجانس المثالي حاسمًا. على النقيض من ذلك، ALD بطيء بشكل استثنائي ولكنه يوفر تحكمًا على المستوى الذري، وهو أمر ضروري للإلكترونيات الدقيقة المتقدمة.

تكلفة المعدات مقابل خصائص الفيلم

تتضمن الطرق الحرارية الأبسط مثل APCVD و LPCVD تكاليف رأسمالية وتشغيلية أقل. يؤدي إدخال البلازما (PECVD) أو استخدام سلائف وأجهزة متخصصة للغاية (MOCVD، ALD) إلى زيادة تعقيد النظام وتكلفته بشكل كبير.

اتخاذ الخيار الصحيح لهدفك

سيحدد المتطلب الأساسي لتطبيقك طريقة CVD المثالية.

• إذا كان تركيزك الأساسي هو الإنتاج عالي الإنتاجية للأغشية السميكة والبسيطة: APCVD هو الخيار الأكثر فعالية من حيث التكلفة نظرًا لمعدل الترسيب العالي.
• إذا كان تركيزك الأساسي هو التجانس والنقاء الممتاز للفيلم على الركائز المستقرة: يوفر LPCVD توازنًا فائقًا بين الجودة والإنتاجية للمعالجة الدفعية.
• إذا كان تركيزك الأساسي هو ترسيب الأغشية على المواد الحساسة للحرارة: PECVD هو الخيار الضروري، لأنه يكسر الاعتماد على الطاقة الحرارية العالية.
• إذا كان تركيزك الأساسي هو إنشاء أغشية أشباه الموصلات المتسامية (بلورية مفردة): MOCVD هو المعيار الصناعي لتطبيقات مثل مصابيح LED والترانزستورات المتقدمة.
• إذا كان تركيزك الأساسي هو الدقة المطلقة، والمطابقة، والتحكم في سمك الفيلم: ALD هي الطريقة الوحيدة التي يمكنها توفير تحكم على مستوى الأنجستروم بشكل موثوق.

من خلال فهم أن كل نوع من أنواع CVD هو أداة محسنة لمجموعة محددة من المفاضلات، يمكنك بثقة اختيار العملية الصحيحة لأهدافك التقنية والاقتصادية.

جدول الملخص:

طريقة CVD	مصدر الطاقة الأساسي	درجة الحرارة النموذجية	الميزة الرئيسية	مثالي لـ
APCVD	حراري (درجة حرارة عالية)	>900 درجة مئوية	معدل ترسيب مرتفع، معدات بسيطة	طلاءات سميكة وبسيطة، إنتاجية عالية
LPCVD	حراري (درجة حرارة عالية)	عالية (مثل 500-900 درجة مئوية)	تجانس ونقاء ممتاز	المعالجة الدفعية على الركائز المستقرة
PECVD	بلازما (مجال كهربائي)	200-400 درجة مئوية	ترسيب بدرجة حرارة منخفضة	ركائز حساسة للحرارة (مثل البلاستيك)
MOCVD	حراري (سلائف معدنية عضوية)	عالية	أغشية متسامية عالية النقاء	أشباه الموصلات المركبة (LEDs، ليزر)
ALD	حراري/كيميائي (تفاعلات متسلسلة)	منخفضة إلى عالية	تحكم في السمك على المستوى الذري	أغشية رقيقة جدًا ودقيقة بمطابقة مثالية

ما زلت غير متأكد من طريقة CVD المناسبة لمشروعك؟ تتخصص KINTEK في معدات ومستهلكات المختبرات، وتلبي احتياجات المختبرات. يمكن لخبرائنا مساعدتك في التنقل بين المفاضلات بين درجة الحرارة والسرعة والتكلفة لاختيار حل CVD المثالي لتطبيقك المحدد – سواء كنت بحاجة إلى APCVD عالي الإنتاجية أو دقة على المستوى الذري باستخدام ALD. تواصل مع فريقنا اليوم للحصول على استشارة شخصية واطلاق العنان للإمكانات الكاملة لعمليات الأغشية الرقيقة لديك!

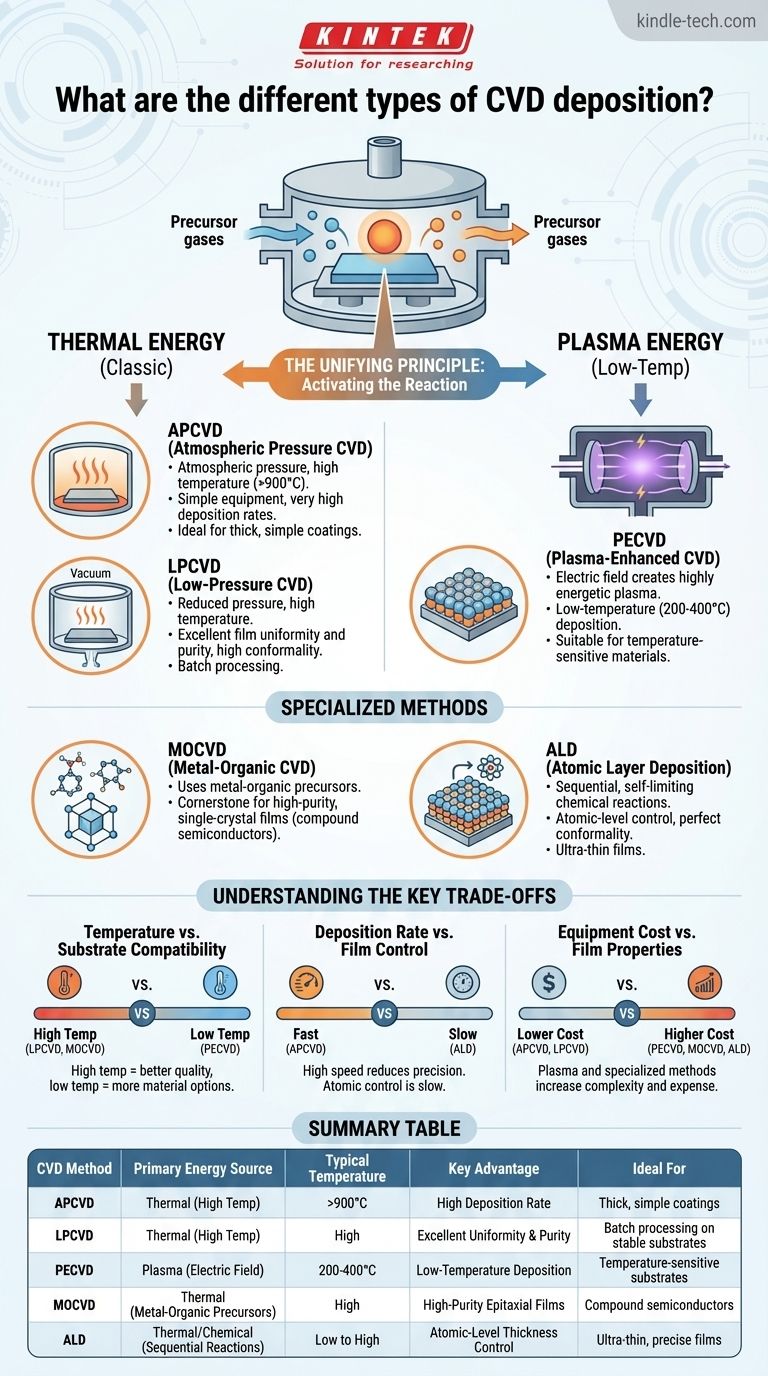

دليل مرئي
