ترسيب البخار الكيميائي (CVD) ليس تقنية واحدة بل هو عائلة من العمليات القوية المستخدمة لإنشاء مواد نانوية عالية الأداء. تتميز هذه الطرق بشكل أساسي بنوع الطاقة المستخدمة لبدء التفاعل الكيميائي الذي يشكل المادة، مثل الطاقة الحرارية (الحرارة)، البلازما، أو الفوتونات (الضوء). هذا التمييز حاسم في تقنية النانو، حيث يحدد اختيار الطريقة بشكل مباشر خصائص المادة الناتجة وأنواع الركائز التي يمكن استخدامها.
التحدي الأساسي في تقنية النانو هو نمو مادة محددة وعالية الجودة دون إتلاف الركيزة الأساسية. توجد الأنواع المختلفة من CVD لحل هذه المشكلة من خلال توفير طرق مختلفة "لتنشيط" التفاعل الكيميائي — بعضها يستخدم حرارة عالية للنقاء، بينما يستخدم البعض الآخر البلازما لتمكين النمو عند درجات حرارة أقل بكثير وأكثر أمانًا.
المبدأ الأساسي: تنشيط تفاعل كيميائي
تشترك جميع عمليات CVD في هدف أساسي: تحويل جزيئات السلائف الغازية إلى طبقة رقيقة صلبة أو مادة نانوية على ركيزة. يأتي تصنيف طرق CVD من كيفية تنشيط هذا التحول.
كيف يعمل CVD
في أي عملية CVD، يتم إدخال غازات السلائف المتطايرة إلى غرفة التفاعل التي تحتوي على ركيزة. تتفاعل هذه الغازات على سطح الركيزة الساخن أو بالقرب منه، مما يؤدي إلى تحللها وتفاعلها. ينتج عن هذا التفاعل الكيميائي ترسيب مادة صلبة غير متطايرة على الركيزة.
دور مصدر الطاقة
المميز الرئيسي بين أنواع CVD هو مصدر الطاقة المستخدم لدفع التفاعل. يحدد اختيار الطاقة درجة حرارة المعالجة، وجودة الفيلم المترسب، والتوافق مع مواد الركيزة المختلفة. تعتمد الطرق التقليدية على الحرارة العالية، ولكن تم تطوير تقنيات حديثة للتغلب على هذا القيد.
الأنواع الرئيسية لـ CVD لتقنية النانو
لتطبيقات تقنية النانو، فإن أهم متغيرات CVD هي تلك التي توفر تحكمًا دقيقًا في نمو المواد ونقاوتها وهيكلها عند درجات حرارة منخفضة محتملة.
CVD المنشط حرارياً (APCVD & LPCVD)
هذا هو الشكل الأكثر تقليدية لـ CVD، حيث يعتمد كليًا على الطاقة الحرارية من ركيزة ساخنة لبدء التفاعل. غالبًا ما يتم تقسيمه حسب الضغط: CVD بالضغط الجوي (APCVD) و CVD بالضغط المنخفض (LPCVD). يعتبر LPCVD شائعًا في تقنية النانو لإنتاج أفلام عالية النقاء بتوحيد أفضل.
هذه الطريقة هي أداة عمل لإنتاج مواد قوية مثل الجرافين و الأنابيب النانوية الكربونية (CNTs)، والتي يمكنها تحمل درجات الحرارة العالية المطلوبة (غالبًا >800 درجة مئوية).
CVD المعزز بالبلازما (PECVD)
يستخدم PECVD مجالًا كهربائيًا لتوليد بلازما (غاز متأين) داخل غرفة التفاعل. توفر هذه البلازما عالية الطاقة الطاقة اللازمة لتفكيك غازات السلائف، مما يسمح بالترسيب عند درجات حرارة أقل بكثير (عادة 200-400 درجة مئوية).
هذه التقنية ضرورية لترسيب الأفلام على الركائز الحساسة للحرارة، مثل البلاستيك أو البوليمرات أو الأجهزة الإلكترونية التي قد تتلف بسبب حرارة CVD التقليدية.
CVD المعدني العضوي (MOCVD)
MOCVD هو شكل متخصص من CVD الحراري يستخدم مركبات معدنية عضوية كسلائف. هذه السلائف عالية النقاء وتتحلل بشكل نظيف، مما يجعل MOCVD التقنية الأولى لنمو أفلام رقيقة أحادية البلورة عالية الجودة.
إنه المعيار الصناعي لتصنيع أشباه الموصلات المركبة المستخدمة في مصابيح LED عالية الأداء والليزر والخلايا الشمسية، حيث تكون كمالية البلورات ذات أهمية قصوى.
ترسيب الطبقة الذرية (ALD)
بينما تعتبر ALD عملية مميزة تقنيًا، إلا أنها غالبًا ما تُعتبر نوعًا فرعيًا متقدمًا من CVD. تتضمن عملية متسلسلة ذاتية التحديد حيث يتم إدخال غازات السلائف واحدًا تلو الآخر. كل نبضة ترسب بالضبط طبقة ذرية واحدة من المادة.
توفر ALD دقة لا مثيل لها، وتوافقًا، وتحكمًا في السماكة، مما يجعلها مثالية لطلاء الهياكل النانوية المعقدة ثلاثية الأبعاد أو إنشاء أكاسيد البوابة فائقة الرقة في الإلكترونيات الدقيقة المتقدمة.
فهم المفاضلات
يتضمن اختيار طريقة CVD موازنة العوامل المتنافسة. سيؤثر قرارك بشكل مباشر على التكلفة والسرعة والجودة النهائية لمادتك النانوية.
درجة الحرارة مقابل توافق الركيزة
غالبًا ما تؤدي درجات الحرارة العالية المستخدمة في LPCVD أو MOCVD إلى مواد ذات جودة أعلى وأكثر بلورية. ومع ذلك، فإن هذه الحرارة تحد بشدة من اختيار الركائز. يحل PECVD هذه المشكلة من خلال تمكين الترسيب في درجات حرارة منخفضة، ولكن بيئة البلازما يمكن أن تؤدي أحيانًا إلى شوائب أو عيوب هيكلية.
السرعة مقابل الدقة
يمكن لطرق CVD القياسية مثل LPCVD ترسيب المواد بسرعة نسبيًا، مما يجعلها مناسبة للأفلام السميكة أو الإنتاج على نطاق واسع. في المقابل، توفر ALD دقة فائقة على مستوى النانو الفرعي ولكنها بطيئة بشكل استثنائي، حيث تبني المادة طبقة ذرية واحدة في كل مرة.
التكلفة والتعقيد
غالبًا ما تكون الأنظمة المنشطة حراريًا هي الأبسط والأكثر فعالية من حيث التكلفة للبناء والتشغيل. تتطلب أنظمة PECVD مصادر طاقة تردد لاسلكي (RF) باهظة الثمن لتوليد البلازما، بينما يعتمد MOCVD على سلائف معدنية عضوية عالية النقاء وغالبًا ما تكون باهظة الثمن، مما يزيد من نفقات التشغيل.
اتخاذ الخيار الصحيح لهدفك
تحدد متطلبات تطبيقك المحددة لجودة المواد ونوع الركيزة وحجم الإنتاج تقنية CVD المثلى بالكامل.
- إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة من المواد القوية مثل الأنابيب النانوية الكربونية: يوفر LPCVD حلاً فعالاً من حيث التكلفة وموثوقًا به نظرًا لبساطته وسرعته النسبية.
- إذا كان تركيزك الأساسي هو ترسيب طبقات وظيفية على الإلكترونيات أو البوليمرات الحساسة للحرارة: PECVD هو الخيار الضروري لمنع التلف الحراري للركيزة الأساسية.
- إذا كان تركيزك الأساسي هو إنشاء أفلام بلورية خالية من العيوب للإلكترونيات الضوئية عالية الأداء: يوفر MOCVD النقاء والتحكم الهيكلي المطلوبين لأجهزة مثل مصابيح LED والليزر.
- إذا كان تركيزك الأساسي هو تحقيق طلاء مثالي وموحد على الهياكل النانوية ثلاثية الأبعاد المعقدة: ALD هي التقنية الوحيدة التي توفر الدقة والتوافق المطلوبين على المستوى الذري.
في النهاية، يتعلق اختيار تقنية CVD الصحيحة بمطابقة مدخلات الطاقة وكيمياء السلائف مع المتطلبات المحددة لمادتك وركيزتك.
جدول ملخص:
| طريقة CVD | مصدر الطاقة الأساسي | الميزة الرئيسية | مثالي لـ |
|---|---|---|---|
| LPCVD | حراري (حرارة عالية) | نقاء وتوحيد عالي | الجرافين، الأنابيب النانوية الكربونية (ركائز درجة حرارة عالية) |
| PECVD | بلازما | ترسيب درجة حرارة منخفضة | الطلاءات على الإلكترونيات، البوليمرات (حساسة للحرارة) |
| MOCVD | حراري (حرارة دقيقة) | أفلام بلورية عالية الجودة | مصابيح LED، ليزر، خلايا شمسية |
| ALD | حراري/كيميائي | دقة وتوافق على مستوى ذري | هياكل نانوية ثلاثية الأبعاد، أفلام فائقة الرقة |
هل أنت مستعد لاختيار طريقة CVD المثالية لمشروعك في تقنية النانو؟ المعدات المناسبة حاسمة لتحقيق خصائص المواد المطلوبة وتوافق الركيزة. تتخصص KINTEK في توفير معدات المختبرات عالية الأداء والمواد الاستهلاكية المصممة خصيصًا لتلبية الاحتياجات الفريدة لمختبرك. يمكن لخبرائنا مساعدتك في التنقل بين المفاضلات بين درجة الحرارة والسرعة والدقة للعثور على الحل الأمثل.
تواصل مع فريقنا اليوم لمناقشة كيف يمكننا دعم بحثك وتطويرك باستخدام تقنية CVD الموثوقة والمتطورة.

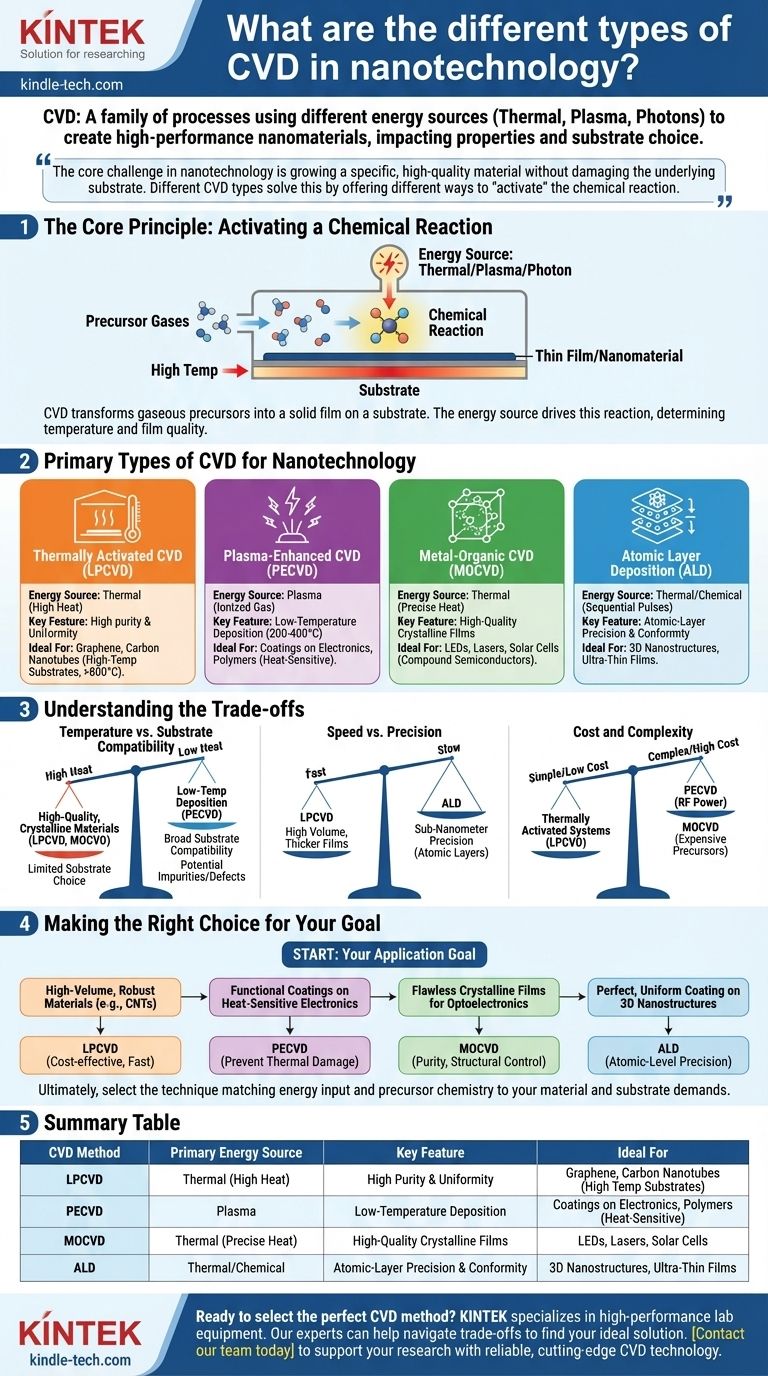

دليل مرئي
