بشكل أساسي، تُزرع الأنابيب النانوية الكربونية بشكل رئيسي باستخدام ثلاث مجموعات متميزة من الطرق: التفريغ القوسي (Arc Discharge)، الاستئصال بالليزر (Laser Ablation)، والترسيب الكيميائي للبخار (CVD). بينما تُعد الطريقتان الأوليان من تقنيات التبخير عالية الحرارة الممتازة لإنتاج مواد عالية الجودة للبحث، فإن الترسيب الكيميائي للبخار (CVD) هو الطريقة الصناعية المهيمنة نظرًا لقابليتها للتوسع التي لا مثيل لها والتحكم في عملية النمو.
يُعد اختيار طريقة نمو الأنابيب النانوية قرارًا هندسيًا حاسمًا، يوازن بين المتطلبات المتنافسة للكمال الهيكلي وحجم الإنتاج والتكلفة. بينما تنتج الطرق القديمة أنابيب نانوية نقية، فإن الترسيب الكيميائي للبخار (CVD) هو المحرك الذي يجعل معظم تطبيقات الأنابيب النانوية الحديثة ممكنة.
طرق درجات الحرارة العالية والنقاء العالي
تضمنت أقدم طرق إنشاء الأنابيب النانوية الكربونية (CNTs) تبخير الكربون الصلب عند درجات حرارة عالية جدًا. لا تزال هذه التقنيات تُستخدم في الأوساط البحثية حيث يكون نقاء المواد أمرًا بالغ الأهمية.
التفريغ القوسي: طريقة الاكتشاف الأصلية
تتضمن هذه التقنية إنشاء قوس كهربائي عالي التيار بين قطبين كربونيين في جو من الغاز الخامل. تؤدي الحرارة الشديدة، التي تصل إلى أكثر من 3000 درجة مئوية، إلى تبخير الكربون من القطب الموجب (الأنود).
يتكثف الكربون المتبخر بعد ذلك على الأسطح الباردة للمفاعل، مكونًا خليطًا من الأنابيب النانوية ومنتجات الكربون الثانوية الأخرى مثل الكربون غير المتبلور والفوليرينات.
عن طريق تضمين محفز معدني (مثل النيكل أو الكوبالت) في الأنود، يمكن ضبط العملية لإنتاج عائد أعلى من الأنابيب النانوية الكربونية أحادية الجدار (SWCNTs). وبدون ذلك، تكون الأنابيب النانوية متعددة الجدران (MWCNTs) هي المنتج الأساسي.
الاستئصال بالليزر: التكرير من أجل النقاء
الاستئصال بالليزر هو تحسين لنفس المبدأ الأساسي. فبدلاً من القوس الكهربائي، يتم توجيه شعاع ليزر عالي الطاقة نحو هدف من الجرافيت يحتوي على كمية صغيرة من المحفز المعدني.
تتم العملية في فرن أنبوبي عند درجات حرارة عالية (حوالي 1200 درجة مئوية). يقوم نبض الليزر بتبخير الهدف، مما يخلق سحابة من ذرات الكربون والمحفز التي يتم حملها بعد ذلك بواسطة تدفق غاز خامل.
مع تبريد السحابة، تتجمع الذرات ذاتيًا لتشكل أنابيب نانوية. تُعرف هذه الطريقة بإنتاج عائد عالٍ من الأنابيب النانوية الكربونية أحادية الجدار (SWCNTs) عالية النقاء بقطر متحكم فيه، ولكن تكلفتها العالية ومعدل إنتاجها المنخفض يحدانها حصريًا تقريبًا للبحث.
الترسيب الكيميائي للبخار (CVD): الطريق إلى النطاق الصناعي
يختلف الترسيب الكيميائي للبخار (CVD) اختلافًا جوهريًا عن طرق التبخير. إنها تقنية "من الأسفل إلى الأعلى" تبني الأنابيب النانوية ذرة بذرة على سطح، مما يجعلها الطريقة الأكثر تنوعًا وقابلية للتوسع على الإطلاق.
المبدأ الأساسي: التحلل التحفيزي
في عملية الترسيب الكيميائي للبخار (CVD)، يتم تسخين ركيزة مغطاة بطبقة رقيقة من جسيمات المحفز النانوية (عادة الحديد أو الكوبالت أو النيكل) في فرن.
ثم يتم إدخال غاز يحتوي على الكربون، يُعرف باسم لقيم الهيدروكربون (مثل الميثان أو الإيثيلين أو الأسيتيلين)، إلى المفاعل.
عند درجات حرارة تتراوح بين 600-1200 درجة مئوية، تقوم جسيمات المحفز النانوية "بتكسير" جزيئات الهيدروكربون، وتترسب ذرات الكربون لتشكل الشبكة الأسطوانية للأنبوب النانوي.
لماذا يهيمن الترسيب الكيميائي للبخار (CVD) على الإنتاج التجاري
الميزة الأساسية للترسيب الكيميائي للبخار (CVD) هي قابلية التوسع. يمكن توسيع العملية لتشمل مفاعلات صناعية كبيرة لإنتاج الأنابيب النانوية بكميات تصل إلى أطنان مترية.
علاوة على ذلك، يوفر الترسيب الكيميائي للبخار (CVD) تحكمًا لا مثيل له. من خلال نقش المحفز على ركيزة، يمكن للمهندسين زراعة الأنابيب النانوية في مواقع محددة. وهذا يسمح بإنشاء "غابات الأنابيب النانوية الكربونية" المتراصة عموديًا، والتي تُعد حاسمة للتطبيقات في الواجهات الحرارية والإلكترونيات وأجهزة الاستشعار.
الاختلافات الرئيسية في الترسيب الكيميائي للبخار (CVD)
أدت مرونة الترسيب الكيميائي للبخار (CVD) إلى ظهور العديد من الإصدارات المتخصصة. على سبيل المثال، يستخدم الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) مجالًا كهربائيًا لإنشاء بلازما، مما يساعد على تحلل غاز الهيدروكربون عند درجات حرارة منخفضة ويعزز نمو الأنابيب النانوية المتراصة عموديًا.
فهم المفاضلات: الجودة مقابل قابلية التوسع
لا توجد طريقة واحدة متفوقة عالميًا؛ يعتمد الخيار الأفضل كليًا على التطبيق المقصود. القرار هو مفاضلة بين الجودة الهيكلية للأنابيب النانوية وتكلفة وحجم الإنتاج.
النقاء والعيوب الهيكلية
ينتج التفريغ القوسي والاستئصال بالليزر عمومًا أنابيب نانوية ذات جودة بلورية أعلى وعيوب هيكلية أقل. ومع ذلك، فإن المادة الناتجة هي "سناج" خام يتطلب تنقية مكثفة ومكلفة لإزالة المحفز والكربون غير المتبلور.
يمكن أن تحتوي الأنابيب النانوية المزروعة بالترسيب الكيميائي للبخار (CVD) على المزيد من العيوب وغالبًا ما تحتوي على جزيئات محفز مغلفة. بينما لا تزال التنقية ضرورية للعديد من التطبيقات، فإن العملية تكون عمومًا أكثر وضوحًا للكميات الكبيرة.
التكلفة والإنتاجية
هذا هو أوضح تمييز. التفريغ القوسي والاستئصال بالليزر هما عمليتان عاليتي الطاقة ومنخفضتي الإنتاجية. إنهما مكلفان وغير مناسبين لإنتاج الكميات المطلوبة للمنتجات التجارية مثل المركبات أو أقطاب البطاريات.
الترسيب الكيميائي للبخار (CVD) هو الرائد بلا منازع في التصنيع الفعال من حيث التكلفة وعالي الحجم. إنها الطريقة الوحيدة التي يمكنها إنتاج الأنابيب النانوية بسعر ونطاق يجعل التطبيقات التجارية مجدية اقتصاديًا.
التحكم والنمو في الموقع (In-Situ Growth)
تُعد قدرة الترسيب الكيميائي للبخار (CVD) على زراعة الأنابيب النانوية مباشرة على ركيزة ميزة فريدة وقوية. هذا النمو في الموقع ضروري لتصنيع الأجهزة المتكاملة في صناعة أشباه الموصلات أو إنشاء مواد مركبة متقدمة حيث تُزرع الأنابيب النانوية مباشرة على الألياف المقوية. تنتج الطرق الأخرى مسحوقًا فقط يجب خلطه لاحقًا.
اتخاذ القرار الصحيح لتطبيقك
يتطلب اختيار طريقة التوليف فهمًا واضحًا لهدفك النهائي. تختلف الخصائص المطلوبة لتجربة بحث جامعية اختلافًا كبيرًا عن تلك المطلوبة لمنتج تجاري.
- إذا كان تركيزك الأساسي هو البحث الأساسي حول خصائص الأنابيب النانوية النقية: سيوفر التفريغ القوسي أو الاستئصال بالليزر أعلى جودة وعينات بلورية للتحليل.
- إذا كان تركيزك الأساسي هو تطوير منتج تجاري أو تطبيق قابل للتطوير: الترسيب الكيميائي للبخار (CVD) هو الطريقة الصناعية الوحيدة القابلة للتطبيق للإنتاج الفعال من حيث التكلفة وعلى نطاق واسع.
- إذا كان تركيزك الأساسي هو دمج الأنابيب النانوية الكربونية (CNTs) مباشرة في الأجهزة الإلكترونية أو المواد المركبة المتقدمة: فإن عملية الترسيب الكيميائي للبخار (CVD) القائمة على الركيزة هي النهج الضروري للتوضع المتحكم فيه والنمو المتراص.
يُعد فهم هذه المفاضلات الأساسية بين الجودة والنطاق والتحكم الخطوة الأولى نحو تسخير الخصائص الرائعة للأنابيب النانوية الكربونية بفعالية لهدفك المحدد.
جدول الملخص:
| الطريقة | الاستخدام الأساسي | الميزة الرئيسية | القيود الرئيسية |
|---|---|---|---|
| التفريغ القوسي | البحث | أنابيب نانوية عالية النقاء وبلورية | إنتاجية منخفضة، تكلفة عالية |
| الاستئصال بالليزر | البحث | قطر متحكم فيه، أنابيب نانوية كربونية أحادية الجدار عالية النقاء | تكلفة عالية جدًا، معدل إنتاج منخفض |
| الترسيب الكيميائي للبخار (CVD) | صناعي وتجاري | قابلية عالية للتوسع، فعالة من حيث التكلفة، نمو في الموقع | يمكن أن تحتوي على المزيد من العيوب الهيكلية |
هل أنت مستعد لدمج الأنابيب النانوية الكربونية في بحثك أو تطوير منتجك؟
تتخصص KINTEK في توفير المعدات والمواد الاستهلاكية المخبرية اللازمة لتصنيع المواد المتقدمة، بما في ذلك نمو الأنابيب النانوية. سواء كنت تستكشف البحث الأساسي باستخدام عينات عالية النقاء أو تتوسع للإنتاج التجاري باستخدام الترسيب الكيميائي للبخار (CVD)، يمكن لخبرتنا أن تساعدك في اختيار الأدوات المناسبة لتطبيقك المحدد.
اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف مختبرك في تصنيع الأنابيب النانوية وتسريع مشروعك من المفهوم إلى الواقع.

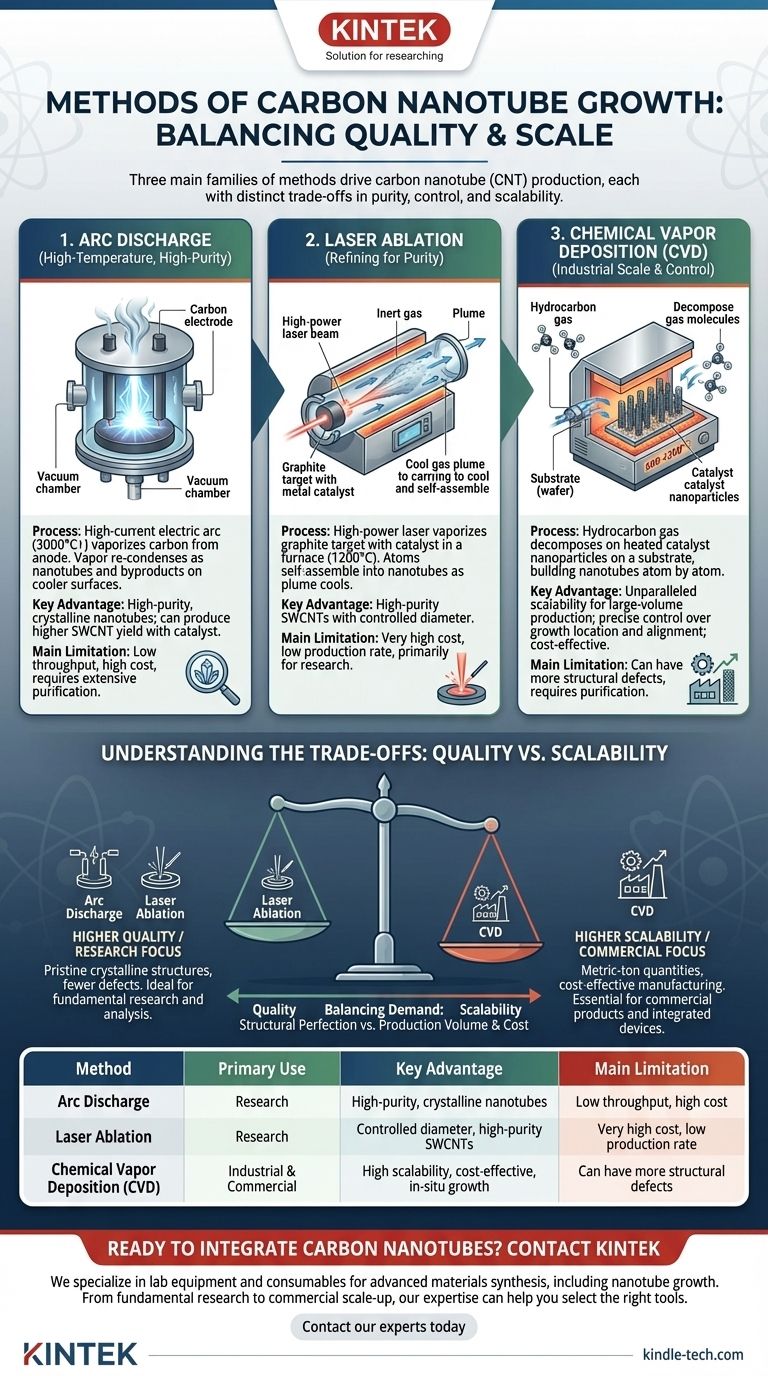

دليل مرئي
