ما هي طريقة الترسيب الكيميائي للبخار المعدل؟ العملية من الداخل إلى الخارج للألياف البصرية فائقة النقاء

الترسيب الكيميائي للبخار المعدل (MCVD) هو عملية تصنيع متخصصة للغاية تستخدم لإنشاء السوابق الزجاجية فائقة النقاء التي يتم سحبها لتصبح أليافًا بصرية. إنها نسخة متغيرة من الترسيب الكيميائي للبخار (CVD) حيث يحدث ترسيب المادة داخل أنبوب زجاجي سيليكا دوار، بدلاً من على سطح خارجي. هذا النهج "من الداخل إلى الخارج" هو التعديل الرئيسي، مما يسمح بنقاء استثنائي وتحكم دقيق في تركيبة المادة، وهو أمر بالغ الأهمية للاتصالات الحديثة.

المفهوم الأساسي الذي يجب فهمه هو أن MCVD أحدثت ثورة في التصنيع من خلال نقل التفاعل الكيميائي إلى بيئة محتواة ونقية. كان هذا التغيير الوحيد - من طلاء جسم خارجيًا إلى بناء مادة داخليًا داخل أنبوب - هو الاختراق الذي مكن من إنشاء ألياف بصرية منخفضة الفقد، مشكّلة العمود الفقري المادي للإنترنت.

الأساس: فهم الترسيب الكيميائي للبخار العام (CVD)

لتقدير ما يجعل MCVD فريدًا، يجب علينا أولاً فهم المبادئ الأساسية للترسيب الكيميائي للبخار (CVD) الذي بنيت عليه.

ما هو الترسيب الكيميائي للبخار؟

الترسيب الكيميائي للبخار هو عملية تستخدم لتطبيق طبقة رقيقة صلبة على ركيزة (قطعة عمل). وهي تحقق ذلك ليس عن طريق رش سائل أو صهر مادة صلبة، ولكن من خلال تفاعل كيميائي يحدث في الحالة الغازية.

الآلية الأساسية

تتم العملية في غرفة تفاعل، غالبًا تحت تفريغ. يتم إدخال سلائف كيميائية غازية - جزيئات متطايرة تحتوي على الذرات التي تريد ترسيبها - إلى الغرفة. يتم تسخين الركيزة، وعندما تتلامس الغازات السليفة مع هذا السطح الساخن، فإنها تتفاعل أو تتحلل، تاركة وراءها المادة الصلبة المطلوبة كطبقة رقيقة مرتبطة بالسطح.

التطبيقات الشائعة

يعتبر الترسيب الكيميائي للبخار العام بمثابة "حصان عمل" في العديد من الصناعات. ويستخدم لترسيب طلاءات صلبة ومقاومة للتآكل على أدوات القطع، وزراعة أغشية رقيقة لأشباه الموصلات والإلكترونيات، وإنشاء طبقات كهروضوئية لخلايا الطاقة الشمسية ذات الأغشية الرقيقة.

"التعديل": كيف يغير MCVD قواعد اللعبة

تأخذ MCVD مبادئ CVD وتكيفها لتطبيق محدد للغاية ومتطلب: تصنيع قلب الألياف الضوئية.

التحول من الترسيب الخارجي إلى الداخلي

على عكس الترسيب الكيميائي للبخار التقليدي الذي يغطي الجزء الخارجي من الجسم، تقوم MCVD بترسيب المادة على الجدار الداخلي لأنبوب سيليكا عالي النقاء. يتم تثبيت هذا الأنبوب على مخرطة ويدور باستمرار لضمان التجانس.

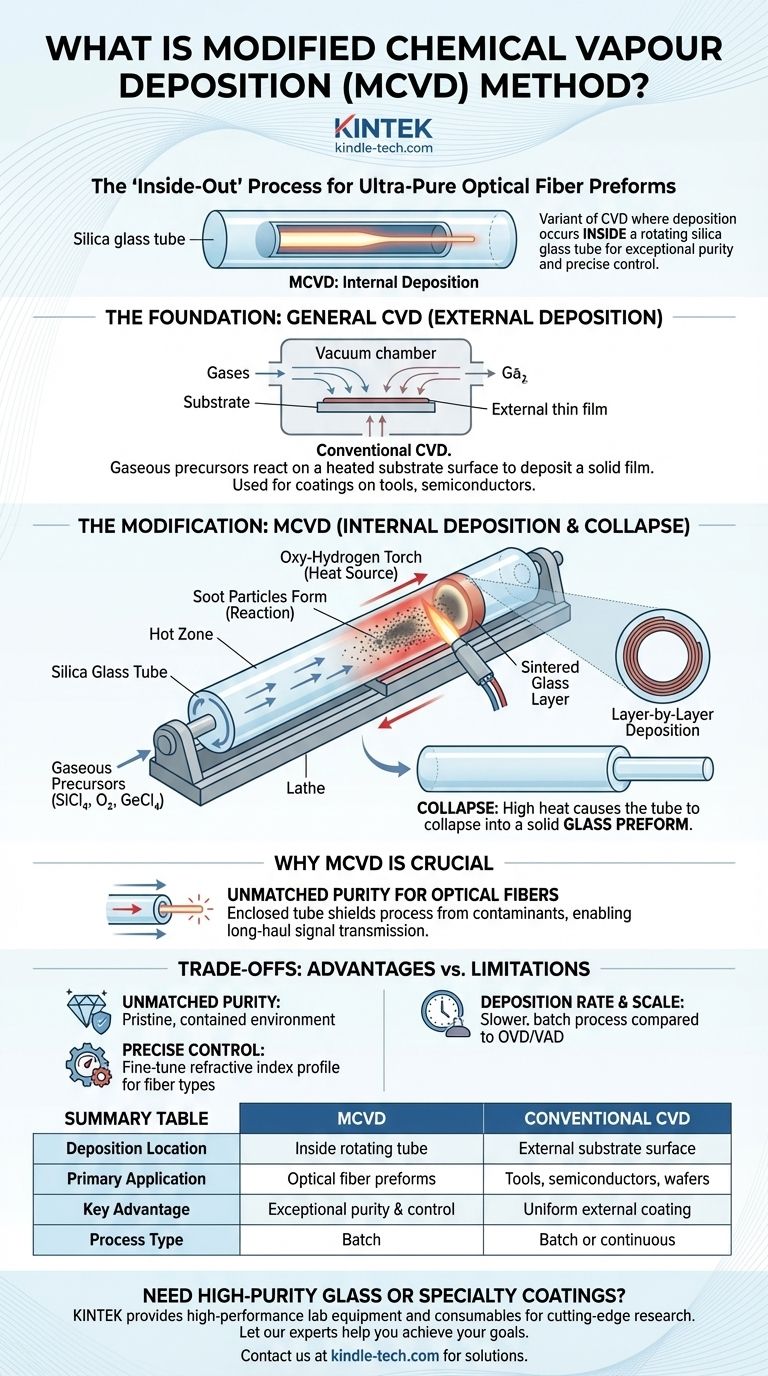

عملية MCVD خطوة بخطوة

1. التفاعل: يتم تمرير مزيج دقيق من السلائف الغازية، عادةً رباعي كلوريد السيليكون (SiCl₄) والأكسجين (O₂)، عبر الجزء الداخلي من الأنبوب الدوار. تضاف مواد التشويب مثل رباعي كلوريد الجرمانيوم (GeCl₄) للتحكم في معامل الانكسار.

2. الترسيب: يمر مصدر حرارة، عادةً شعلة أكسجين-هيدروجين، عبر طول الأنبوب من الخارج. تخلق الحرارة الشديدة منطقة ساخنة موضعية، مما يتسبب في تفاعل الغازات بالداخل وتكوين جزيئات زجاجية مجهرية (سناج).

3. التلبيد (Sintering): تترسب جزيئات السناج هذه على الجدار الداخلي للأنبوب مباشرة بعد المنطقة الساخنة المتحركة. بينما تستمر الشعلة في مرورها، فإنها تسخن طبقة السناج المترسبة حديثًا هذه، وتصهرها أو تلَبِّدها إلى طبقة زجاجية صلبة وشفافة.

4. الانهيار (Collapse): تتكرر هذه العملية عشرات أو حتى مئات المرات، مما يبني طبقة فوق طبقة لإنشاء هيكل القلب والكسوة المطلوب. أخيرًا، تزداد الحرارة بشكل كبير، مما يتسبب في انهيار الأنبوب اللين إلى الداخل تحت تأثير التوتر السطحي ليصبح قضيبًا زجاجيًا صلبًا يُعرف باسم السليفة (preform).

لماذا هذه الطريقة حاسمة للألياف البصرية

السليفة التي يتم إنشاؤها بواسطة MCVD هي نسخة مكبرة من الألياف البصرية النهائية. إن النقاء الاستثنائي الذي يتم تحقيقه عن طريق إجراء التفاعل داخل أنبوب مغلق هو ما يسمح لإشارات الضوء بالسفر لمسافات كيلومترات مع الحد الأدنى من فقدان الإشارة.

فهم المفاضلات

لا توجد عملية مثالية. التصميم المحدد لـ MCVD يجلب مزايا قوية ولكنه يحمل أيضًا قيودًا متأصلة.

الميزة: نقاء لا مثيل له

يعمل الأنبوب المغلق كغرفة تفاعل نقية خاصة به، مما يحمي عملية الترسيب من الملوثات البيئية مثل الغبار أو بخار الماء. هذا هو السبب الرئيسي لإنتاج MCVD زجاجًا نقيًا بما يكفي للألياف البصرية للمسافات الطويلة.

الميزة: تحكم دقيق في التركيب

من خلال التعديل الدقيق لخليط الغاز لكل تمريرة للشعلة، يمكن للمصنعين إنشاء ملف تعريف معامل انكسار دقيق للغاية. هذا التحكم ضروري لهندسة أنواع مختلفة من الألياف، مثل الألياف أحادية النمط أو متعددة الأنماط، لتطبيقات محددة.

القيود: معدل الترسيب والحجم

MCVD هي عملية دفعات وهي بطيئة نسبيًا مقارنة بالطرق البديلة التي تم تطويرها لاحقًا، مثل الترسيب البخاري الخارجي (OVD) والترسيب المحوري البخاري (VAD). تم تصميم هذه الطرق الأخرى لإنتاج سليفات أكبر بمعدل أسرع، ولكنها غالبًا ما تتطلب خطوة تلبيد منفصلة.

اختيار الخيار الصحيح لهدفك

يعتمد الاختيار بين MCVD وطرق الترسيب الأخرى بالكامل على النقاء والهيكل المطلوب للمنتج النهائي.

• إذا كان تركيزك الأساسي هو إنشاء زجاج فائق النقاء للألياف البصرية أو مكونات الليزر المتخصصة: تعتبر MCVD هي التكنولوجيا المعيارية بسبب نقائها الذي لا يعلى عليه وتحكمها الدقيق في ملف تعريف معامل الانكسار.
• إذا كان تركيزك الأساسي هو طلاء جسم ثلاثي الأبعاد معقد مثل أداة أو ويفر أشباه الموصلات: تعتبر عملية الترسيب الكيميائي للبخار الخارجي التقليدية هي الخيار المناسب، حيث تم تصميمها لطلاء الأسطح الخارجية بشكل موحد.
• إذا كان تركيزك الأساسي هو الإنتاج بكميات كبيرة لسوابق الألياف الضوئية: قد تبحث في طرق بديلة مثل OVD أو VAD، والتي يمكن أن توفر معدلات ترسيب أعلى للإنتاج الضخم.

يعد فهم الفرق الأساسي بين الترسيب الداخلي والخارجي هو المفتاح لاختيار الأداة المناسبة لهدفك في علم المواد.

جدول ملخص:

الميزة	MCVD	الترسيب الكيميائي للبخار التقليدي
موقع الترسيب	داخل أنبوب سيليكا دوار	على السطح الخارجي للركيزة
التطبيق الأساسي	تصنيع سوابق الألياف الضوئية فائقة النقاء	طلاء الأدوات وأشباه الموصلات والويفرات
الميزة الرئيسية	نقاء استثنائي وتحكم دقيق في التركيب	طلاء موحد للأشكال الخارجية ثلاثية الأبعاد المعقدة
نوع العملية	عملية دفعات	يمكن أن تكون دفعات أو مستمرة
