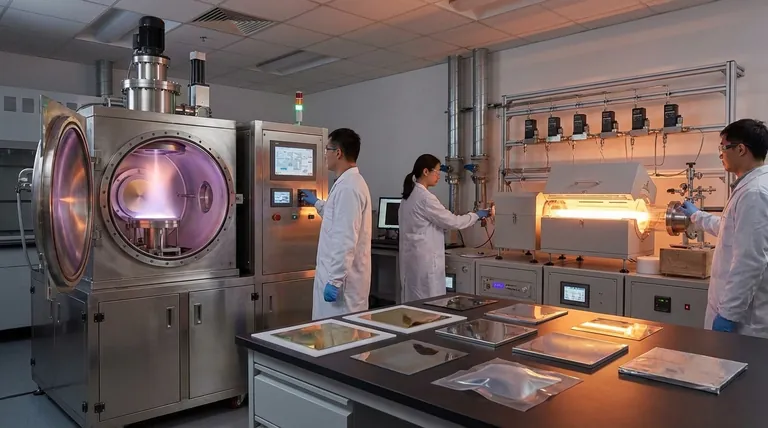

ترسيب البخار الفيزيائي (PVD) وترسيب البخار الكيميائي (CVD) هما طريقتان مختلفتان لترسيب الأغشية الرقيقة المستخدمة في مختلف الصناعات.وعلى الرغم من أن كلتا الطريقتين تهدفان إلى ترسيب طبقة رقيقة على ركيزة، إلا أنهما تختلفان اختلافًا كبيرًا في عملياتهما وآلياتهما ونتائجهما.وتعتمد تقنية الطباعة بالبطاريات الفيزيائية القابلة للتبخير أو الرش لتحويل المواد الصلبة إلى بخار يتكثف بعد ذلك على الركيزة.وعلى النقيض من ذلك، تتضمن تقنية CVD تفاعلات كيميائية بين السلائف الغازية والركيزة لتشكيل الطبقة الرقيقة.وتشمل الاختلافات الرئيسية درجة حرارة الترسيب واستخدام المواد وجودة الفيلم وملاءمته لتطبيقات محددة.
شرح النقاط الرئيسية:
-
آلية الترسيب:
- :: PVD:يستخدم عمليات فيزيائية مثل التبخير أو الرش لتبخير المواد الصلبة.ثم تتكثف الذرات أو الجزيئات المتبخرة على الركيزة لتكوين طبقة رقيقة.لا تتضمن هذه العملية تفاعلات كيميائية.
- التفكيك القابل للذوبان القابل للذوبان:ينطوي على تفاعلات كيميائية بين السلائف الغازية والركيزة.تتفاعل الجزيئات الغازية كيميائياً على سطح الركيزة لتكوين طبقة صلبة.
-
أنواع المواد:
- :: PVD:تستخدم في المقام الأول المواد الصلبة (الأهداف) التي يتم تبخيرها وترسيبها على الركيزة.هذه الطريقة مناسبة للمعادن والسبائك وبعض السيراميك.
- CVD:تستخدم سلائف غازية، مما يجعلها مثالية لترسيب المعادن وأشباه الموصلات والسيراميك.وهو فعال بشكل خاص لإنشاء المركبات المعقدة والأفلام العضوية.
-
درجة حرارة الترسيب:
- :: PVD:يعمل في درجات حرارة منخفضة، تتراوح عادةً بين 250 درجة مئوية و450 درجة مئوية.وهذا يجعلها مناسبة للركائز التي لا تتحمل درجات الحرارة العالية.
- CVD:يتطلب درجات حرارة أعلى، تتراوح من 450 درجة مئوية إلى 1050 درجة مئوية، لتسهيل التفاعلات الكيميائية اللازمة لتكوين الفيلم.
-
معدل الترسيب:
- :: PVD:بشكل عام معدلات ترسيب أقل مقارنةً بالترسيب بالترسيب بالبطاريات المتطورة.ومع ذلك، يمكن أن تحقق بعض تقنيات الترسيب الفيزيائي بالترسيب بالأشعة الإلكترونية (EBPVD) معدلات ترسيب عالية (0.1 إلى 100 ميكرومتر/الدقيقة).
- CVD:عادةً ما توفر معدلات ترسيب أعلى، مما يجعلها أكثر كفاءة لبعض التطبيقات الصناعية.
-
جودة الفيلم وخصائصه:
- :: PVD:تنتج أغشية ذات نعومة سطحية ممتازة والتصاقات ممتازة.ومع ذلك، قد يكون للأفلام كثافة أقل مقارنةً بأفلام CVD.
- CVD:ينتج عنه أفلام ذات كثافة عالية وتغطية ممتازة، خاصةً في الأشكال الهندسية المعقدة.ومع ذلك، قد تحتوي أفلام CVD على شوائب بسبب التفاعلات الكيميائية المتضمنة.
-
التطبيقات والملاءمة:
- :: PVD:مفضلة للإنتاج بكميات كبيرة والتطبيقات التي تتطلب تحكمًا دقيقًا في سماكة الغشاء وتكوينه.يستخدم على نطاق واسع في صناعات طلاء أشباه الموصلات والبصريات والأدوات.
- CVD:مناسب للتطبيقات التي تتطلب أغشية عالية النقاء وتركيبات مواد معقدة.ويُستخدم عادةً في إنتاج أشباه الموصلات والخلايا الشمسية والطلاءات الواقية.
-
الاعتبارات البيئية والتشغيلية:
- :: PVD:لا تنتج منتجات ثانوية مسببة للتآكل، مما يجعلها صديقة للبيئة.كما أنه يعمل في درجات حرارة منخفضة، مما يقلل من استهلاك الطاقة.
- CVD:قد تنتج منتجات ثانوية غازية أكالة وتتطلب مدخلات طاقة أعلى بسبب ارتفاع درجات الحرارة.الإدارة السليمة للنفايات وتدابير السلامة ضرورية.
من خلال فهم هذه الاختلافات الرئيسية، يمكن لمشتري المعدات والمواد الاستهلاكية اتخاذ قرارات مستنيرة بشأن طريقة الترسيب الأنسب لاحتياجاتهم الخاصة، سواء كان ذلك لإنتاج كميات كبيرة أو أفلام عالية النقاء أو تطبيقات تتطلب معالجة بدرجة حرارة منخفضة.
جدول ملخص:
| الجانب | ف.ف.د | التفريغ القابل للذوبان |
|---|---|---|
| آلية الترسيب | العمليات الفيزيائية (التبخير/التبخير/التبخير بالتبخير) | التفاعلات الكيميائية بين السلائف الغازية والركيزة |
| أنواع المواد | المعادن والسبائك وبعض أنواع السيراميك | المعادن وأشباه الموصلات والسيراميك والمركبات المعقدة |
| درجة حرارة الترسيب | 250 درجة مئوية إلى 450 درجة مئوية | 450 درجة مئوية إلى 1050 درجة مئوية |
| معدل الترسيب | معدلات أقل (0.1 إلى 100 ميكرومتر/دقيقة مع EBPVD) | معدلات أعلى، أكثر كفاءة للتطبيقات الصناعية |
| جودة الفيلم | نعومة السطح والالتصاق ممتاز، كثافة أقل | كثافة عالية، تغطية ممتازة، قد تحتوي على شوائب |
| التطبيقات | الإنتاج بكميات كبيرة، وأشباه الموصلات، والطلاء البصري وطلاء الأدوات | الأغشية عالية النقاء، وأشباه الموصلات، والخلايا الشمسية، والطلاءات الواقية |
| التأثير البيئي | لا توجد منتجات ثانوية مسببة للتآكل، استهلاك أقل للطاقة | قد تنتج منتجات ثانوية مسببة للتآكل، واستهلاك طاقة أعلى |
