ما هي عملية ترسيب الأغشية لأشباه الموصلات؟ بناء الرقائق الدقيقة باستخدام CVD و PVD

في تصنيع أشباه الموصلات، يُعد ترسيب الأغشية العملية الأساسية لتطبيق طبقة رقيقة ومتحكم بها للغاية من المواد على رقاقة السيليكون. هذا ليس مجرد طلاء؛ بل هو عملية بناء على المستوى الذري تشكل الطبقات الوظيفية للرقاقة الدقيقة. والطريقتان الرئيسيتان لتحقيق ذلك هما الترسيب الكيميائي للبخار (CVD) والترسيب الفيزيائي للبخار (PVD).

التحدي الأساسي في ترسيب الأغشية هو تحويل مادة المصدر إلى بخار، ونقلها، وجعلها تتكثف أو تتفاعل على سطح الرقاقة لتشكيل طبقة صلبة نقية وموحدة تمامًا. يعتمد الاختيار بين الطرق الكيميائية (CVD) والطرق الفيزيائية (PVD) كليًا على المادة المحددة التي يتم ترسيبها ودورها في الدائرة المتكاملة النهائية.

الهدف: بناء رقاقة طبقة تلو الأخرى

قبل الخوض في الأساليب، من الأهمية بمكان فهم سبب ضرورة هذه الأغشية. يتم بناء المعالج الدقيق الحديث مثل ناطحة سحاب، مع عشرات الطبقات المعقدة المكدسة فوق أساس من السيليكون.

ما هو "الفيلم الرقيق"؟

الفيلم الرقيق هو طبقة من المواد تتراوح سماكتها من بضعة نانومترات إلى عدة ميكرومترات. يخدم كل فيلم غرضًا محددًا، حيث يعمل كموصل (مثل أسلاك النحاس)، أو عازل (مثل ثاني أكسيد السيليكون)، أو شبه موصل (الجزء النشط من الترانزستور).

تدفق العملية الشاملة

بغض النظر عن التقنية المحددة، تتبع جميع عمليات الترسيب تسلسلًا عالي المستوى مشابهًا:

1. المصدر: يتم اختيار مادة مصدر نقية (تُعرف بالهدف أو السلائف).
2. النقل: يتم تحويل هذه المادة إلى حالة بخارية ونقلها إلى الرقاقة، عادةً داخل غرفة تفريغ.
3. الترسيب: تترسب المادة المبخرة على الركيزة (الرقاقة)، مشكلة الفيلم الرقيق الصلب.
4. المعالجة: قد يخضع الفيلم للمعالجة الحرارية (التلدين) لتحسين بنيته البلورية وخصائصه.

الترسيب الكيميائي للبخار (CVD): البناء بالتفاعلات

يُعد CVD الطريقة الأكثر استخدامًا للترسيب في صناعة أشباه الموصلات نظرًا لدقته التي لا مثيل لها وقدرته على إنشاء طبقات موحدة للغاية.

المبدأ الأساسي لـ CVD

بدلاً من نقل المادة النهائية فيزيائيًا، يستخدم CVD تفاعلًا كيميائيًا. يتم إدخال الغازات السلائف إلى غرفة تحتوي على الرقاقة الساخنة. تتفاعل هذه الغازات على السطح الساخن، وترسب المادة الصلبة المطلوبة وتترك وراءها منتجات ثانوية متطايرة يتم ضخها بعيدًا.

كيف تعمل عملية CVD

يمكن فهم العملية من خلال مرحلتين رئيسيتين: التنوّي والنمو.

1. التنوّي: يتم امتصاص جزيئات الغاز السلائف على سطح الرقاقة.
2. النمو: تخضع هذه الجزيئات لتحول كيميائي، وتشكل نواة صلبة من المادة المطلوبة. تتوسع هذه النوى وتندمج، لتشكل في النهاية فيلمًا مستمرًا وعالي الجودة.

لماذا يعتبر CVD حجر الزاوية في الصناعة

الميزة الأساسية لـ CVD هي قدرته على إنتاج طبقات متطابقة. نظرًا لأن الترسيب مدفوع بتفاعل كيميائي، يتشكل الفيلم بالتساوي على الهياكل المعقدة ثلاثية الأبعاد على الرقاقة، وهو أمر ضروري لهندسة الترانزستور الحديثة.

الترسيب الفيزيائي للبخار (PVD): نقل المادة مباشرة

يشمل PVD مجموعة من التقنيات التي تنقل الذرات فيزيائيًا من مادة مصدر مباشرة إلى سطح الرقاقة. يتم ذلك في بيئة تفريغ عالية لضمان النقاء.

المبدأ الأساسي لـ PVD

PVD هي في الأساس عملية رؤية مباشرة. فكر فيها كطلاء رش على المستوى الذري، حيث يتم قذف الذرات الفردية من مصدر وتنتقل في خط مستقيم لطلاء الركيزة.

طريقة الرش (Sputtering)

الرش هو تقنية PVD الأكثر شيوعًا. تتضمن قصف هدف صلب من مادة المصدر بأيونات عالية الطاقة (عادة الأرجون). يؤدي هذا الاصطدام إلى إخراج الذرات فيزيائيًا من الهدف، والتي تنتقل بعد ذلك وتترسب على الرقاقة.

طريقة التبخير (Evaporation)

تقنية PVD أخرى هي التبخير. في هذه العملية، يتم تسخين مادة المصدر في فراغ حتى تغلي، مما يخلق بخارًا. ينتقل هذا البخار بعد ذلك إلى الرقاقة الأكثر برودة ويتكثف على سطحها، مكونًا الفيلم الرقيق.

فهم المقايضات

الاختيار بين CVD و PVD لا يتعلق بأيهما "أفضل" بل بأيهما مناسب للطبقة المحددة التي يتم بناؤها.

قوة CVD: الهندسة المعقدة

يتفوق CVD في إنشاء طبقات موحدة ومتطابقة من العوازل (مثل ثاني أكسيد السيليكون) وأشباه الموصلات (مثل السيليكون متعدد البلورات). تسمح طبيعته الكيميائية بطلاء داخل الخنادق العميقة وفوق التضاريس المعقدة بالتساوي.

قوة PVD: المعادن عالية النقاء

PVD هي الطريقة المفضلة لترسيب المعادن النقية، والتي تستخدم للأسلاك (التوصيلات البينية) على الرقاقة. نظرًا لأنها عملية فيزيائية، يمكنها ترسيب مواد يصعب إنشاؤها من خلال التفاعلات الكيميائية. قيودها الرئيسية هي الأداء الضعيف على الأسطح المعقدة، حيث تكافح لطلاء المناطق "المظللة".

العامل الحاسم: وظيفة الطبقة

يعتمد القرار على المادة المطلوبة وتضاريس سطح الرقاقة. تحتاج العوازل إلى تغطية كل شيء بشكل مثالي، مما يجعل CVD مثاليًا. تتطلب التوصيلات البينية المعدنية نقاءً عاليًا وغالبًا ما يتم ترسيبها على أسطح أكثر استواءً، مما يجعل PVD الخيار الأكثر كفاءة.

مطابقة العملية لهدفك

لبناء جهاز وظيفي، يستخدم المهندسون مزيجًا من هذه التقنيات، ويختارون الأداة المناسبة لكل طبقة محددة.

• إذا كان تركيزك الأساسي هو إنشاء طبقة عازلة عالية الجودة وموحدة على سطح معقد: CVD هو الخيار الحاسم لقدراته الفائقة في الطلاء المطابق.
• إذا كان تركيزك الأساسي هو ترسيب فيلم معدني نقي للأسلاك الكهربائية: PVD، وخاصة الرش، هو المعيار الصناعي نظرًا لسرعته ونقائه وتحكمه.
• إذا كان تركيزك الأساسي هو نمو طبقة شبه موصلة بلورية مثالية: تتطلب تقنيات CVD المتقدمة والمتحكم بها للغاية إدارة التنوّي والنمو الدقيق للفيلم.

في النهاية، تعد عمليات الترسيب هذه هي تقنيات البناء الأساسية التي تحول رقاقة السيليكون الفارغة إلى دائرة متكاملة قوية ومعقدة.

جدول الملخص:

الطريقة	المبدأ الأساسي	الأفضل لـ	الميزة الرئيسية
الترسيب الكيميائي للبخار (CVD)	تفاعل كيميائي للغازات على سطح رقاقة ساخنة.	العوازل، أشباه الموصلات (مثل SiO₂، Poly-Si)	طلاء مطابق على الهياكل ثلاثية الأبعاد المعقدة.
الترسيب الفيزيائي للبخار (PVD)	النقل الفيزيائي للذرات من مصدر إلى الرقاقة.	المعادن النقية (مثل توصيلات النحاس البينية)	أغشية عالية النقاء، فعالة للأسطح المستوية.

هل أنت مستعد لبناء أجهزة أشباه الموصلات من الجيل التالي؟

يعد اختيار عملية الترسيب الصحيحة أمرًا بالغ الأهمية لنجاح مختبرك. تتخصص KINTEK في توفير معدات ومستهلكات المختبرات عالية الأداء للبحث والتطوير وتصنيع أشباه الموصلات.

نحن نساعدك على تحقيق:

• التحكم الدقيق في الفيلم: الوصول إلى الأدوات المناسبة لـ CVD أو PVD لبناء طبقات موحدة وعالية الجودة.
• تحسين العملية: احصل على المعدات والدعم لمطابقة تقنية الترسيب مع أهدافك المادية والهيكلية المحددة.
• زيادة الإنتاجية: حسّن نتائجك باستخدام حلول موثوقة ومعيارية صناعيًا.

دعنا نناقش احتياجاتك في تصنيع أشباه الموصلات. اتصل بخبرائنا اليوم للعثور على حل الترسيب المثالي لمختبرك.

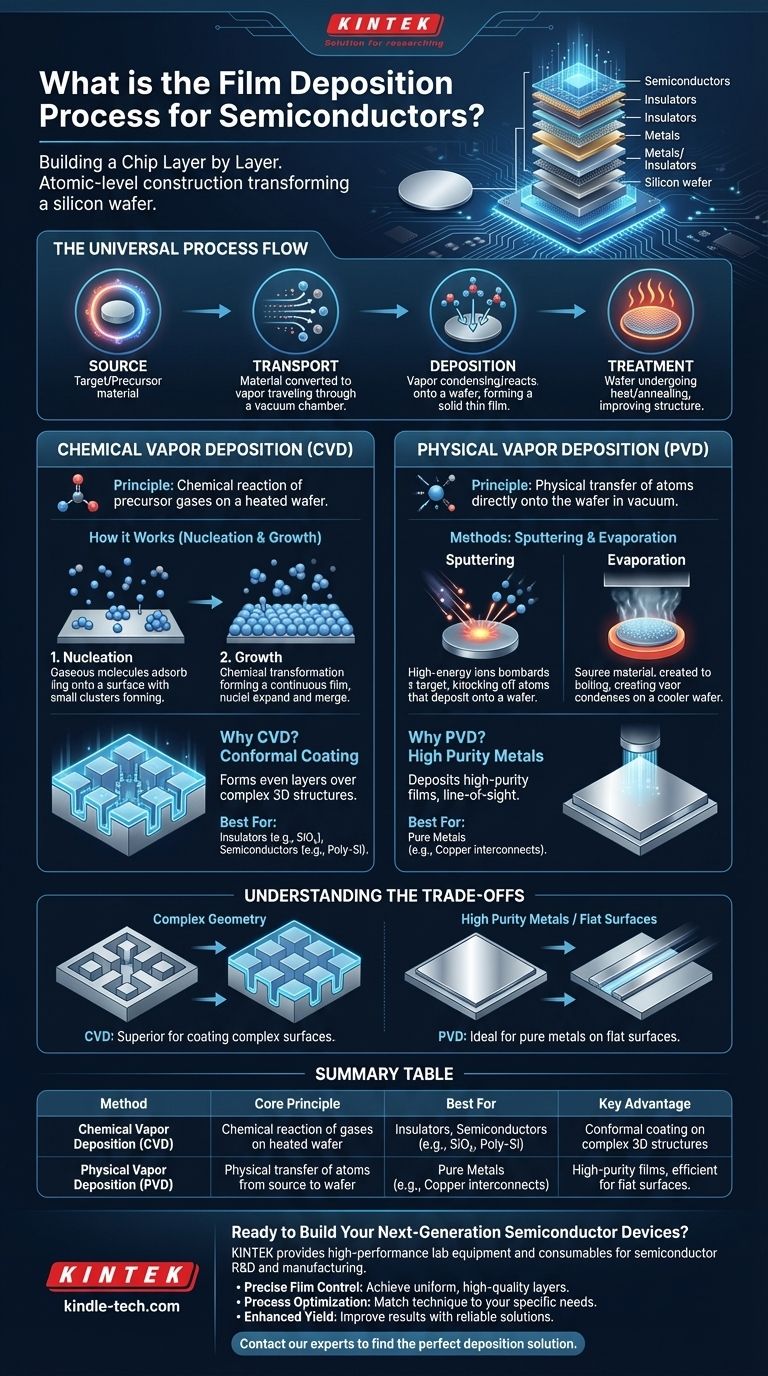

دليل مرئي
