ما هي عملية الترسيب الكيميائي للبخار (CVD) لأشباه الموصلات؟ دليل خطوة بخطوة لترسيب الأغشية الرقيقة

في جوهره، الترسيب الكيميائي للبخار (CVD) هو عملية تصنيع تبني طبقة رقيقة صلبة عالية النقاء على سطح، يُعرف باسم الركيزة. ويتم تحقيق ذلك عن طريق إدخال غازات بادئة مختارة بعناية إلى غرفة التفاعل. تتفاعل هذه الغازات بعد ذلك كيميائيًا بالقرب من الركيزة المسخنة أو عليها، ويتم ترسيب المادة الصلبة الناتجة عليها، مكونة الطبقة المطلوبة.

المبدأ الأساسي لـ CVD ليس مجرد التكثيف؛ بل هو تفاعل كيميائي متحكم فيه في الحالة الغازية "ينمو" مادة صلبة على رقاقة. هذه الطريقة أساسية في تصنيع أشباه الموصلات الحديثة لأنها تسمح بالترسيب الدقيق لمجموعة واسعة من المواد، من العوازل إلى الموصلات.

عملية CVD الأساسية: تفصيل خطوة بخطوة

يمكن فهم العملية بأكملها، من حقن الغاز إلى تكوين الفيلم، كسلسلة من أربع مراحل حرجة. يتم التحكم في كل مرحلة بدقة لتحديد الخصائص النهائية للفيلم المترسب.

الخطوة 1: إدخال المتفاعلات

تبدأ العملية بإدخال مادتين خام غازيتين أو أكثر، تسمى الغازات البادئة، إلى غرفة التفاعل التي تحتوي على رقاقة أشباه الموصلات (الركيزة).

تعتبر نقاء هذه الغازات ونظافة الغرفة أمرًا بالغ الأهمية، حيث يمكن للشوائب الضئيلة أن تعرض الخصائص الكهربائية للجهاز النهائي للخطر.

الخطوة 2: تنشيط الطاقة

الغازات البادئة مستقرة في درجة حرارة الغرفة ويجب "تنشيطها" بالطاقة لبدء تفاعل كيميائي.

يتم تحقيق هذا التنشيط عادةً من خلال الطاقة الحرارية، عن طريق تسخين الركيزة إلى مئات أو حتى آلاف الدرجات المئوية. وبدلاً من ذلك، يمكن استخدام طرق مثل البلازما لتنشيط الغازات في درجات حرارة أقل بكثير.

الخطوة 3: الترسيب وتفاعل السطح

بمجرد تنشيطها، تنتشر جزيئات الغاز عبر الغرفة وتلتصق (تشكل رابطة مع) سطح الركيزة.

هنا يحدث التفاعل الكيميائي الرئيسي. تتفاعل الجزيئات الممتزة لتكوين الفيلم الصلب المطلوب، وترتبط بشكل دائم بالرقاقة. يعتمد هيكل وجودة هذا الفيلم بشكل كبير على الظروف داخل الغرفة.

الخطوة 4: إزالة المنتجات الثانوية

ينتج عن التفاعل الكيميائي الذي يشكل الفيلم الصلب أيضًا منتجات ثانوية غازية غير مرغوب فيها.

تتم إزالة هذه المنتجات الثانوية باستمرار من الغرفة بواسطة نظام تفريغ. الإزالة الفعالة ضرورية لمنعها من التدخل في عملية الترسيب أو الاندماج في الفيلم كملوثات.

العوامل الحاسمة لنجاح الترسيب

يعتمد نجاح عملية CVD على التحكم الدقيق في العديد من المتغيرات البيئية. تؤثر هذه العوامل بشكل مباشر على سمك وتوحيد وتكوين الطبقة المترسبة كيميائيًا.

درجة حرارة الركيزة

تعتبر درجة الحرارة المتغير الأكثر أهمية بلا شك. فهي لا توفر فقط طاقة التنشيط للتفاعل الكيميائي، بل تؤثر أيضًا على حركة الذرات على السطح، مما يؤثر على البنية البلورية وجودة الفيلم.

ضغط الغاز وتدفقه

يحدد الضغط داخل غرفة التفاعل مسار وتركيز جزيئات الغاز البادئ. تؤدي الضغوط المنخفضة إلى توحيد أفضل للفيلم، بينما يسمح الضغط الجوي بمعدلات ترسيب أسرع. تتحكم معدلات تدفق كل غاز في التكافؤ الكيميائي للتفاعل.

نقاء الغرفة

يتطلب تصنيع أشباه الموصلات نظافة قصوى. تتم العملية في بيئة تفريغ عالية للقضاء على الأكسجين والرطوبة والجسيمات التفاعلية الأخرى. يتم تطهير أي غاز متبقي لضمان حدوث التفاعل الكيميائي المقصود فقط.

فهم المفاضلات: الاختلافات الشائعة في CVD

لا توجد طريقة CVD واحدة مثالية لجميع التطبيقات. يختار المهندسون تقنية محددة بناءً على خصائص الفيلم المطلوبة، وقيود درجة الحرارة، وتكاليف التصنيع.

APCVD (الترسيب الكيميائي للبخار عند الضغط الجوي)

تعمل هذه الطريقة عند الضغط الجوي العادي. وتتميز بمعدلات ترسيب عالية جدًا، مما يجعلها سريعة وفعالة من حيث التكلفة. ومع ذلك، قد تكون جودة الفيلم وتوحيده أقل من الطرق الأخرى.

LPCVD (الترسيب الكيميائي للبخار منخفض الضغط)

من خلال العمل عند ضغط منخفض، يعمل LPCVD على تحسين توحيد الفيلم ونقائه بشكل كبير. يقلل الضغط المنخفض من التفاعلات الغازية غير المرغوب فيها، مما يضمن حدوث الكيمياء بشكل أساسي على سطح الرقاقة. المقايضة الرئيسية هي معدل ترسيب أبطأ.

PECVD (الترسيب الكيميائي للبخار المعزز بالبلازما)

يستخدم PECVD مجالًا كهرومغناطيسيًا لإنشاء بلازما، مما ينشط الغازات البادئة. وهذا يسمح بالترسيب في درجات حرارة أقل بكثير (على سبيل المثال، < 400 درجة مئوية)، وهو أمر بالغ الأهمية لحماية هياكل الأجهزة الحساسة المبنية بالفعل على الرقاقة.

ALD (ترسيب الطبقة الذرية)

ALD هو شكل متقدم ومتسلسل من CVD حيث يتم إدخال الغازات البادئة واحدة تلو الأخرى. تقوم هذه العملية بترسيب فيلم متجانس تمامًا بطبقة ذرية واحدة بالضبط في كل مرة. إنه يوفر تحكمًا وتوافقًا لا مثيل لهما على الهياكل ثلاثية الأبعاد المعقدة ولكنه أبطأ بكثير من الطرق الأخرى.

مطابقة طريقة CVD لهدفك

إن اختيار تقنية CVD هو دائمًا قرار استراتيجي مدفوع بالهدف النهائي للطبقة المحددة التي يتم ترسيبها.

• إذا كان تركيزك الأساسي هو الإنتاجية العالية للأغشية السميكة والأقل أهمية: يوفر APCVD السرعة والفعالية من حيث التكلفة المطلوبة لمثل هذه التطبيقات.
• إذا كان تركيزك الأساسي هو النقاء العالي والتوحيد للطبقات الحرجة مثل البولي سيليكون: يعتبر LPCVD هو المعيار الصناعي لإنتاج أغشية عالية الجودة وقابلة للتكرار.
• إذا كان تركيزك الأساسي هو ترسيب فيلم دون إتلاف الطبقات الأساسية: يعتبر PECVD ضروريًا عندما تكون عملية التصنيع مقيدة بميزانية حرارية صارمة.
• إذا كان تركيزك الأساسي هو الدقة المطلقة وتغطية الهياكل النانوية ثلاثية الأبعاد المعقدة: ALD هو التقنية الوحيدة التي توفر التحكم على المستوى الذري اللازم للأجهزة الحديثة والمتطورة.

في نهاية المطاف، يعد الترسيب الكيميائي للبخار التكنولوجيا الأساسية التي تمكن المهندسين من بناء الهياكل المعقدة متعددة الطبقات التي تحدد كل شريحة إلكترونية حديثة.

جدول ملخص:

طريقة CVD	الميزة الأساسية	القيود الرئيسية	حالة الاستخدام المثالية
APCVD	معدل ترسيب عالٍ، فعال من حيث التكلفة	توحيد أقل للفيلم	أغشية سميكة وأقل أهمية
LPCVD	توحيد ونقاء ممتاز	معدل ترسيب أبطأ	طبقات حرجة مثل البولي سيليكون
PECVD	معالجة بدرجة حرارة منخفضة	معدات أكثر تعقيدًا	هياكل حساسة لدرجة الحرارة
ALD	دقة على المستوى الذري، توافق مثالي	ترسيب بطيء للغاية	هياكل نانوية ثلاثية الأبعاد معقدة

هل أنت مستعد لتحسين عملية تصنيع أشباه الموصلات لديك؟ تتخصص KINTEK في توفير معدات المختبرات عالية النقاء والمواد الاستهلاكية لتطبيقات CVD الدقيقة. سواء كنت بحاجة إلى مفاعلات، أو أنظمة توصيل بادئة، أو مكونات تفريغ، فإن حلولنا تضمن النظافة والتحكم الفائقين المطلوبين لنجاح ترسيب الأغشية الرقيقة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات مختبرك في تصنيع أشباه الموصلات.

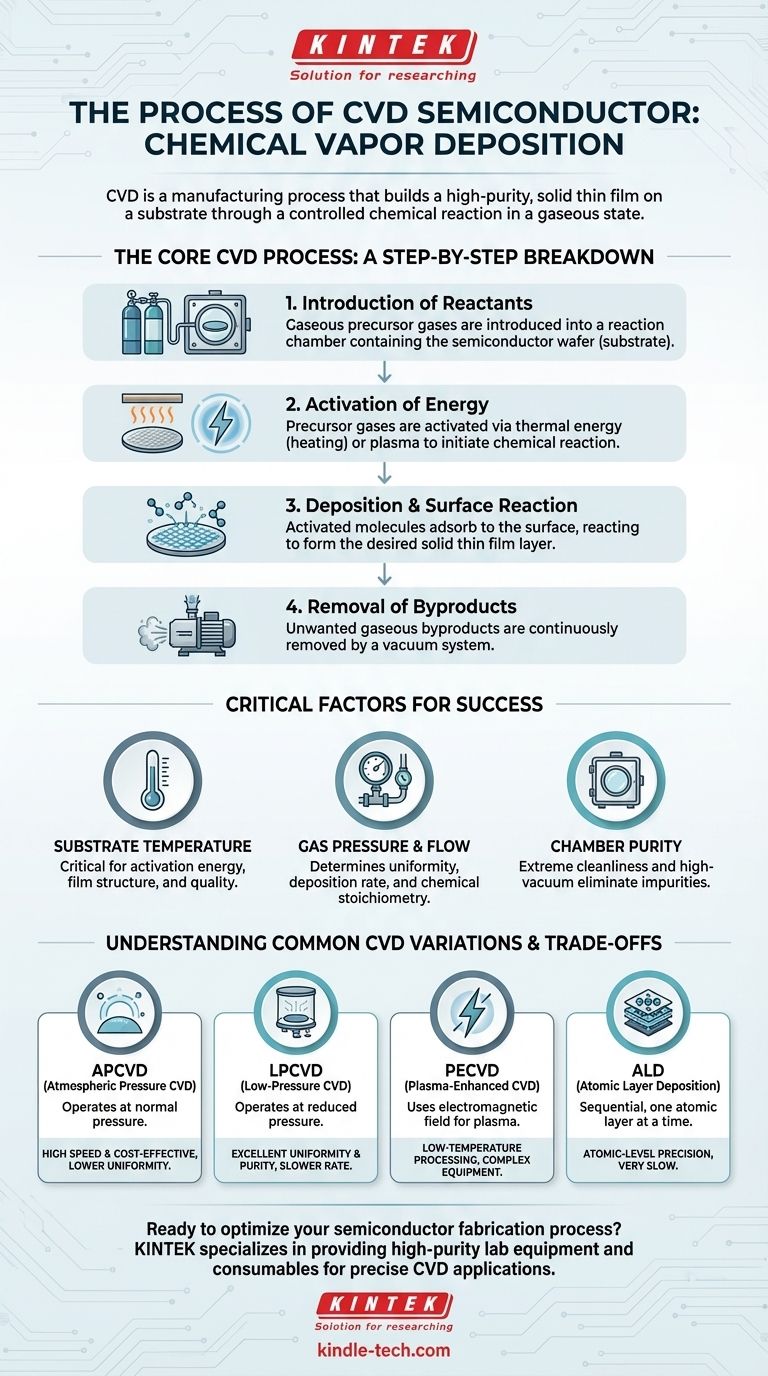

دليل مرئي
