ببساطة، يعد نقل الجرافين العملية الحاسمة لنقل طبقة الجرافين السميكة بذرة واحدة من الركيزة التي نما عليها إلى ركيزة نهائية مختلفة حيث يمكن استخدامه. يتضمن هذا الإجراء متعدد الخطوات عادةً تغطية الجرافين ببوليمر داعم، وإذابة ركيزة النمو الأصلية، ووضع فيلم البوليمر/الجرافين المتبقي بعناية على السطح المستهدف قبل إزالة طبقة الدعم.
يكمن التحدي الأساسي في استخدام الجرافين ليس فقط في إنتاجه، ولكن في عملية النقل الدقيقة التي تسد الفجوة بين النمو على نطاق واسع والتطبيق العملي. تحدد جودة هذا النقل بشكل مباشر الأداء النهائي لفيلم الجرافين.
لماذا تكون عملية النقل ضرورية؟
لفهم الحاجة إلى النقل، يجب أن ننظر أولاً إلى كيفية صنع الجرافين عالي الجودة. الطريقة الأكثر شيوعًا لإنتاج صفائح كبيرة وموحدة من الجرافين هي ترسيب البخار الكيميائي (CVD).
طريقة نمو ترسيب البخار الكيميائي (CVD)
يتضمن ترسيب البخار الكيميائي تسخين ركيزة، عادةً ما تكون رقاقة معدنية مثل النحاس أو النيكل، في فرن. ثم يتم إدخال غاز يحتوي على الكربون (مثل الميثان)، والذي يتحلل عند درجات حرارة عالية. ثم تعيد ذرات الكربون ترتيب نفسها على سطح الرقاقة المعدنية، مكونة طبقة مستمرة واحدة من الجرافين.
معضلة الركيزة
تعتبر رقاقة النحاس المستخدمة في نمو ترسيب البخار الكيميائي ممتازة لتحفيز تكوين الجرافين ولكنها ليست مفيدة لمعظم التطبيقات النهائية، مثل الإلكترونيات أو المستشعرات. لاستخدام الجرافين، يجب إزالته من النحاس ووضعه على ركيزة وظيفية، مثل رقاقة السيليكون أو ورقة بلاستيكية مرنة. هذا هو المكان الذي تصبح فيه عملية النقل ضرورية.
شرح طريقة "النقل الرطب" القياسية
التقنية الأكثر شيوعًا وتوضيحًا تُعرف باسم النقل الرطب، والتي تستخدم السوائل لحفر وتنظيف فيلم الجرافين.
الخطوة 1: تطبيق طبقة داعمة
أولاً، يتم طلاء طبقة بوليمر داعمة، وأكثرها شيوعًا هو PMMA (نفس البلاستيك المستخدم في زجاج الأكريليك)، مباشرة فوق رقاقة الجرافين/النحاس. يعمل هذا البوليمر كمقبض مرن وشفاف، مما يمنع ورقة الجرافين الهشة ذات الذرة الواحدة من التمزق أو التجعد أثناء التعامل.
الخطوة 2: حفر ركيزة النمو
يتم بعد ذلك وضع شطيرة PMMA/الجرافين/النحاس بأكملها في حمام كيميائي، أو "مادة حفر" (مثل كلوريد الحديديك أو بيرسلفات الأمونيوم). يذيب هذا الكيميائي رقاقة النحاس تحديدًا دون إتلاف الجرافين أو طبقة دعم PMMA. بعد عدة ساعات، يتبقى فقط فيلم PMMA/الجرافين الشفاف يطفو في السائل.
الخطوة 3: تنظيف وتحديد موقع الفيلم
يتم نقل الفيلم الحساس بعناية إلى حمام من الماء منزوع الأيونات لشطف أي مواد كيميائية حفر متبقية. ثم يتم "صيده" من الماء باستخدام الركيزة المستهدفة (على سبيل المثال، رقاقة سيليكون). هذه الخطوة تتطلب دقة بالغة، حيث يمكن أن تتشكل التجاعيد أو الفقاعات بسهولة.
الخطوة 4: إزالة طبقة الدعم
بعد وضع الفيلم على الركيزة المستهدفة وتجفيفه، تكون الخطوة الأخيرة هي إزالة طبقة دعم PMMA. يتم ذلك عن طريق غمر العينة بأكملها في مذيب، مثل الأسيتون، الذي يذيب PMMA ويترك فقط ورقة الجرافين النقية على الركيزة النهائية.
فهم المفاضلات والمزالق
على الرغم من كونها ضرورية، فإن عملية النقل هي المصدر الأكبر للعيوب والتلوث في جرافين ترسيب البخار الكيميائي، مما يؤثر بشكل مباشر على جودته النهائية.
خطر العيوب المادية
يمكن أن يؤدي التعامل اليدوي المتضمن في نقل ووضع الفيلم بسهولة إلى إدخال التجاعيد، والطيّات، والتمزقات المجهرية. تعطل هذه العيوب الهيكلية الشبكة السداسية المثالية للجرافين، مما يؤدي إلى تدهور خصائصه الإلكترونية والميكانيكية الاستثنائية بشدة.
مشكلة التلوث الكيميائي
يمكن أن تعلق بقايا من طبقة دعم PMMA، أو المادة الحافرة، أو حتى الغبار المحيط بين الجرافين والركيزة الجديدة. يمكن أن يغير هذا التلوث السلوك الكهربائي للجرافين، مما يجعله أقل موثوقية للإلكترونيات عالية الأداء.
عنق الزجاجة للتصنيع
في حين أن ترسيب البخار الكيميائي يسمح بإنتاج صفائح كبيرة من الجرافين، فإن عملية النقل غالبًا ما تكون بطيئة وحساسة ويصعب أتمتتها. يخلق هذا عنق زجاجة كبيرًا لتوسيع نطاق إنتاج الجرافين للاستخدام التجاري على نطاق واسع.
ربط الإنتاج بهدفك
يعتمد اختيارك لإنتاج ومعالجة الجرافين بالكامل على هدفك النهائي.
- إذا كان تركيزك الأساسي هو الإلكترونيات ذات المساحة الكبيرة أو الموصلات الشفافة: فإن نمو ترسيب البخار الكيميائي متبوعًا بنقل رطب دقيق هو المسار الأكثر قابلية للتطبيق للحصول على أغشية موحدة وعالية الجودة على رقائق وظيفية.
- إذا كان تركيزك الأساسي هو البحث الأساسي أو اختبار المواد الأولي: فإن التقشير الميكانيكي (طريقة "الشريط اللاصق") ينتج رقائق جرافين بأعلى جودة ويتجاوز عملية النقل تمامًا، ولكنه غير قابل للتوسع وينتج فقط عينات صغيرة وغير منتظمة الشكل.
إن فهم أن رحلة الجرافين تتضمن النمو والنقل هو المفتاح لتسخير إمكاناته التكنولوجية الحقيقية.
جدول ملخص:
| الخطوة | الإجراء الرئيسي | الغرض | المواد شائعة الاستخدام |
|---|---|---|---|
| 1 | تطبيق طبقة داعمة | حماية الجرافين أثناء التعامل | PMMA (بوليمر) |
| 2 | حفر ركيزة النمو | إذابة الرقاقة المعدنية الأصلية | كلوريد الحديديك، بيرسلفات الأمونيوم |
| 3 | تنظيف وتحديد موقع الفيلم | الشطف والوضع على الركيزة المستهدفة | الماء منزوع الأيونات، رقاقة السيليكون |
| 4 | إزالة طبقة الدعم | ترك ورقة الجرافين النقية على الركيزة النهائية | مذيب الأسيتون |
هل أنت مستعد لدمج الجرافين عالي الجودة في أبحاثك أو تطوير منتجاتك؟
عملية نقل الجرافين دقيقة، ولكن امتلاك المعدات المخبرية المناسبة أمر بالغ الأهمية للنجاح. تتخصص KINTEK في توفير المعدات والمواد الاستهلاكية المخبرية الموثوقة - بدءًا من أحواض الحفر الدقيقة ووصولاً إلى مواد غرف الأبحاث النظيفة - التي يحتاجها مختبرك لتحقيق عمليات نقل جرافين نظيفة وعالية الإنتاجية مع الحد الأدنى من العيوب والتلوث.
دعنا نساعدك في سد الفجوة بين إنتاج الجرافين وتطبيقه العملي. اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلولنا دعم تحدياتك المحددة في التعامل مع الجرافين ونقله.

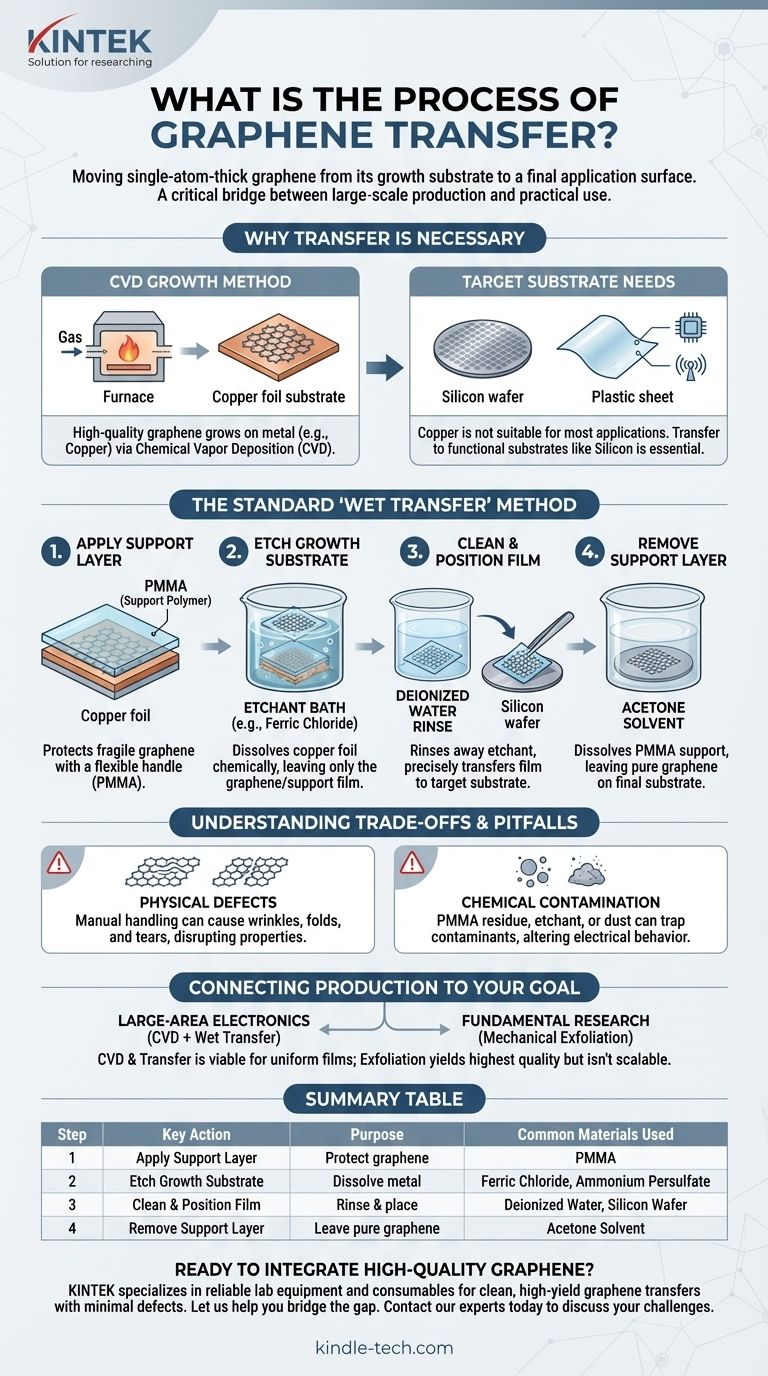

دليل مرئي
