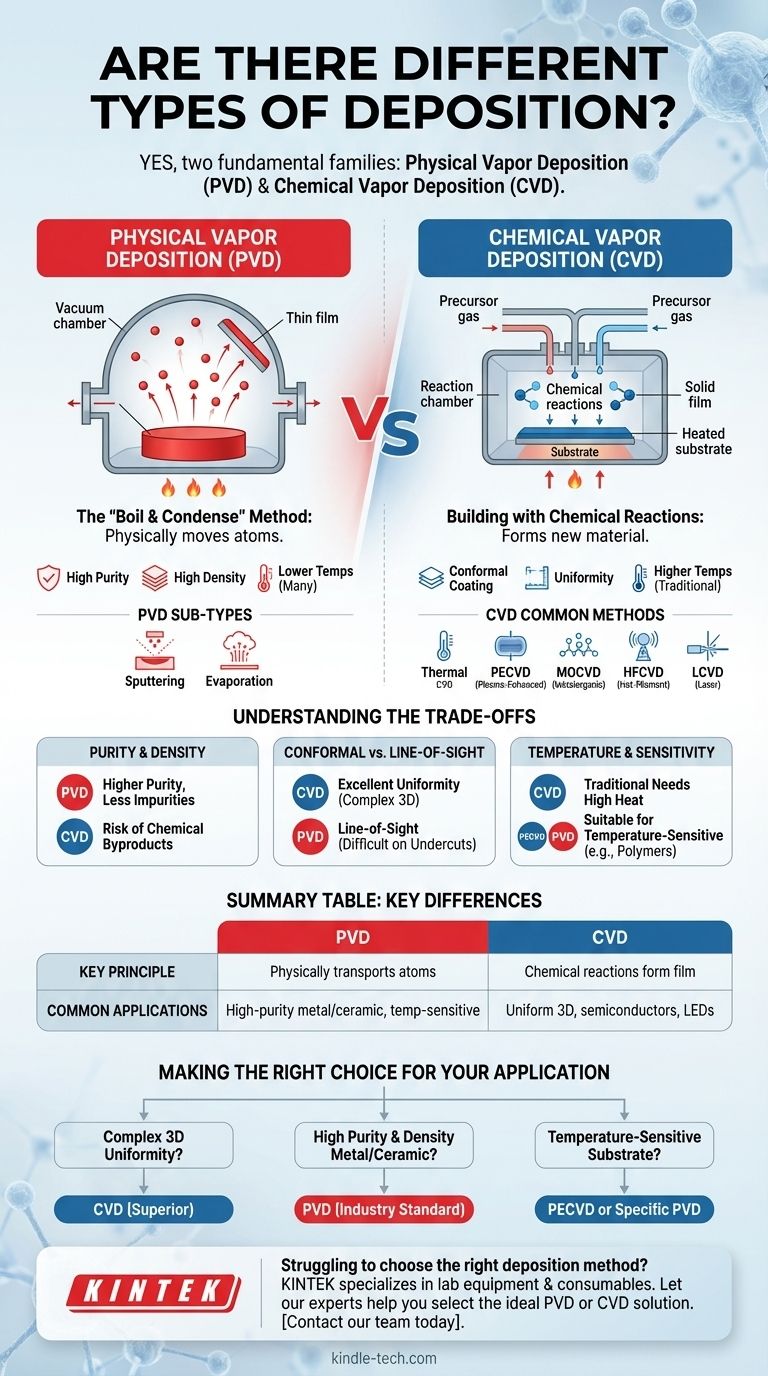

يتم تصنيف عمليات الترسيب في المقام الأول إلى نوعين رئيسيين:ترسيب البخار الفيزيائي (PVD) وترسيب البخار الكيميائي (CVD).ينطوي الترسيب الفيزيائي بالبخار الفيزيائي على النقل الفيزيائي للمواد إلى ركيزة في بيئة مفرغة من الهواء، وعادةً ما يتم ذلك باستخدام تقنيات الحرارة أو الرش.ومن ناحية أخرى، تعتمد تقنية CVD على التفاعلات الكيميائية للسلائف الغازية لتشكيل طبقة رقيقة على الركيزة.وتشكل هاتان الطريقتان أساس تقنيات الترسيب الحديثة، ولكل منهما مجموعة من المزايا والتطبيقات والاختلافات.
شرح النقاط الرئيسية:
-
الترسيب الفيزيائي للبخار (PVD):
- التعريف: PVD هي عملية يتم فيها نقل المواد فيزيائيًا من مصدر إلى ركيزة في بيئة مفرغة من الهواء.
- الآلية: تنطوي العملية عادةً على تسخين المادة المصدر حتى تتبخر أو استخدام الاخرق لقذف الذرات من المادة المستهدفة.
-
التقنيات الرئيسية:
- التبخير: يتم تسخين المادة المصدر إلى نقطة التبخير، ثم يتكثف البخار على الركيزة.
- الاخرق: تقوم الجسيمات عالية الطاقة بقصف المادة المستهدفة، مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.
- التطبيقات: يُستخدم الترسيب بالترسيب الكهروضوئي المتقطع على نطاق واسع في إنتاج الأغشية الرقيقة لأشباه الموصلات والطلاءات البصرية والطلاءات المقاومة للتآكل.
-
ترسيب البخار الكيميائي (CVD):
- التعريف: CVD هي عملية يتم فيها تشكيل طبقة رقيقة على ركيزة من خلال التفاعل الكيميائي للسلائف الغازية.
- الآلية: يتم إدخال السلائف الغازية في غرفة التفاعل، حيث تتفاعل أو تتحلل لتكوين مادة صلبة على الركيزة.
-
التقنيات الرئيسية:
- التفحيم الحراري بالقنوات القلبية الوسيطة: يتم تسخين الركيزة إلى درجات حرارة عالية لتسهيل التفاعل الكيميائي.
- تقنية التفريغ القابل للسحب القابل للتبريد باستخدام البلازما (PECVD): تُستخدم البلازما لتعزيز التفاعل الكيميائي عند درجات حرارة منخفضة.
- ترسيب الطبقة الذرية (ALD): عملية عالية التحكم حيث يتم ترسيب الأغشية الرقيقة طبقة ذرية واحدة في كل مرة.
- التطبيقات: تُستخدم تقنية CVD في إنتاج أشباه الموصلات وطلاء الأدوات وتصنيع البنى النانوية.
-
المقارنة بين التفريغ القابل للتفريغ الإشعاعي بالقطع (PVD) والتفريغ القابل للتحويل (CVD):
- البيئة: تتطلب تقنية PVD بيئة مفرغة من الهواء، في حين يمكن إجراء عملية CVD تحت الضغط الجوي أو في الفراغ.
- درجة الحرارة: تعمل تقنية PVD عمومًا في درجات حرارة منخفضة مقارنةً بالتقنية CVD، والتي غالبًا ما تتطلب درجات حرارة عالية لحدوث التفاعلات الكيميائية.
- توافق المواد: إن تقنية PVD مناسبة لمجموعة واسعة من المواد، بما في ذلك المعادن والسيراميك، في حين أن تقنية CVD فعالة بشكل خاص في ترسيب المركبات والسبائك المعقدة.
- جودة الفيلم: عادةً ما تنتج تقنية CVD أفلامًا ذات تغطية وتوحيد أفضل للخطوات، في حين أن أفلام PVD قد تكون ذات كثافة أعلى وشوائب أقل.
-
تقنيات ترسيب أخرى:
- الترسيب الكهروكيميائي: يتضمن استخدام تيار كهربائي لترسيب مادة على ركيزة موصلة.ويُستخدم عادةً في الطلاء الكهربائي.
- التحلل الحراري بالرش: يتم رش محلول يحتوي على المادة المرغوبة على ركيزة ساخنة، حيث يتحلل المحلول ليشكل طبقة رقيقة.
- المجامعة بالحزمة الجزيئية (MBE): عملية عالية التحكم تُستخدم لزراعة أغشية بلورية عالية الجودة، عادةً لتطبيقات أشباه الموصلات.
-
اختيار طريقة الترسيب الصحيحة:
- مادة الركيزة: غالبًا ما يعتمد اختيار طريقة الترسيب على مادة الركيزة والخصائص المرغوبة للفيلم.
- متطلبات التطبيق: تلعب عوامل مثل سمك الفيلم والتوحيد والنقاء دورًا حاسمًا في اختيار تقنية الترسيب المناسبة.
- التكلفة وقابلية التوسع: تعتبر تكلفة المعدات وقابلية التوسع في العملية من الاعتبارات المهمة أيضًا، خاصة بالنسبة للإنتاج على نطاق واسع.
وخلاصة القول، تتنوع تقنيات الترسيب ويمكن تصنيفها بشكل عام إلى تقنية PVD وتقنية CVD، ولكل منهما مجموعة من المزايا والتطبيقات الخاصة بها.يعتمد اختيار طريقة الترسيب على عوامل مختلفة، بما في ذلك خصائص المواد ومتطلبات التطبيق واعتبارات الإنتاج.إن فهم هذه التقنيات واختلافاتها أمر بالغ الأهمية لاختيار الطريقة المناسبة لتطبيقات محددة.
جدول ملخص:
| الجانب | ف.ف.د | فحص السيرة الذاتية القابلة للذوبان |
|---|---|---|
| البيئة | يتطلب بيئة مفرغة من الهواء | يمكن إجراؤه في الضغط الجوي أو في الفراغ |
| درجة الحرارة | تعمل بشكل عام في درجات حرارة منخفضة | غالبًا ما يتطلب درجات حرارة عالية للتفاعلات الكيميائية |
| توافق المواد | مناسب للمعادن والسيراميك | فعال للمركبات والسبائك المعقدة |
| جودة الفيلم | كثافة أعلى، شوائب أقل | تغطية وتوحيد أفضل للخطوات |
| التطبيقات | أشباه الموصلات والطلاءات البصرية والطلاءات المقاومة للتآكل | أشباه الموصلات وطلاءات الأدوات والبنى النانوية |
